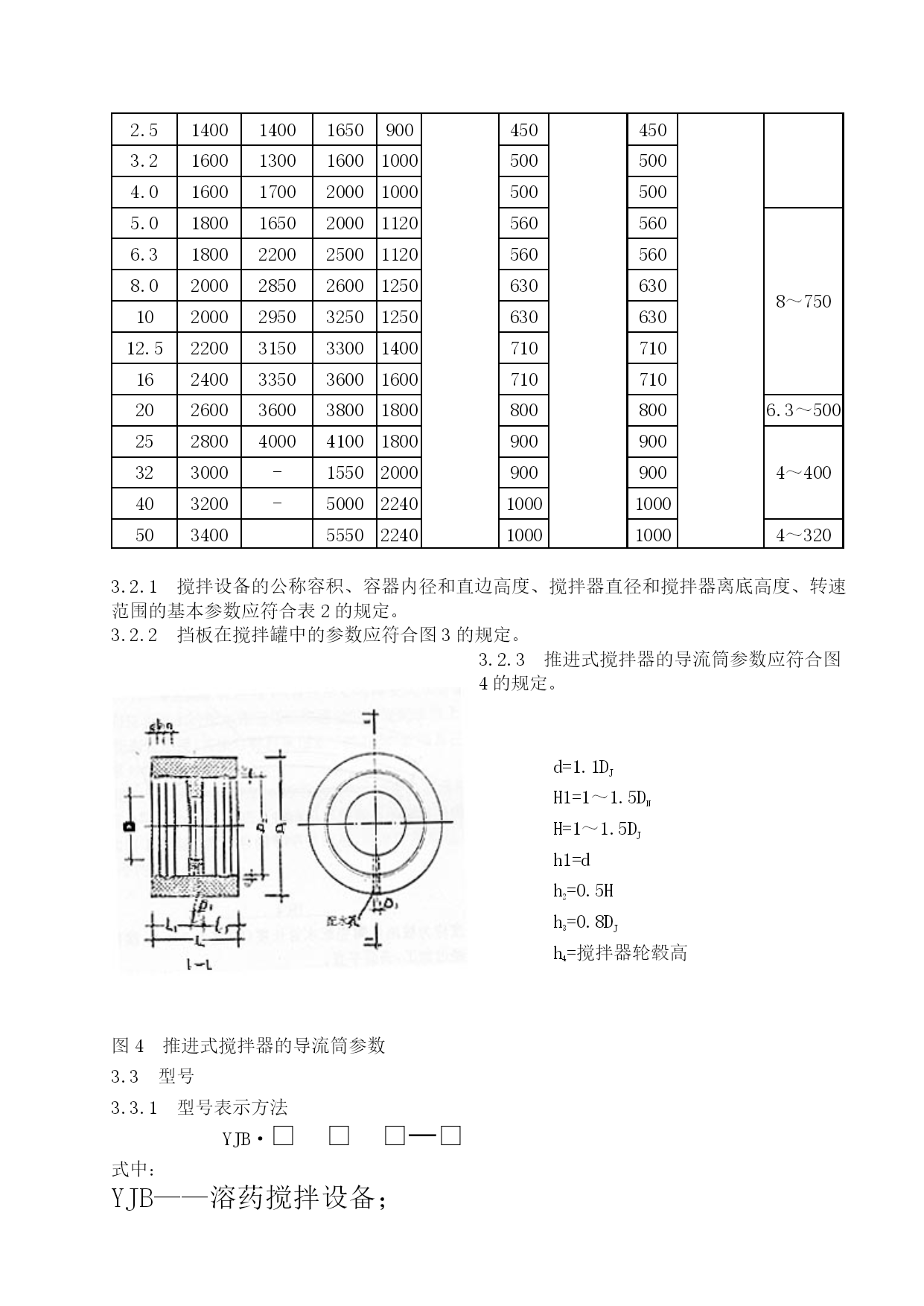

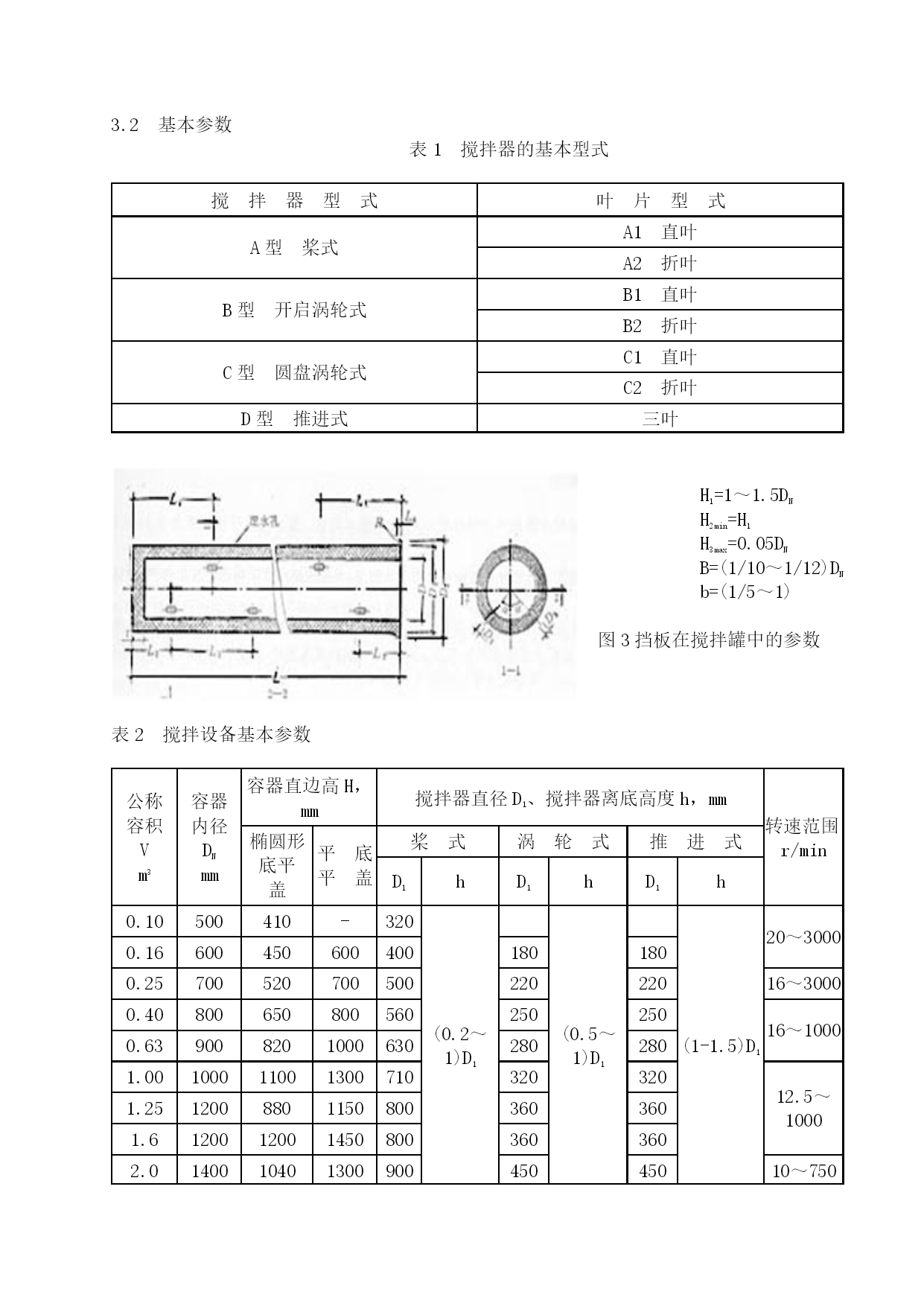

CJ/T3061-1996水处理用溶药搅拌设备1范围本标准适用于常压下工作，搅拌器型式为桨式、涡轮式、推进式的中央置入式机械搅拌设备。3产品分类3.1型式搅拌设备由搅拌装置和搅拌容器组成，搅拌装置包括传动装置、搅拌轴、搅拌器等，搅拌容器包括搅拌罐(槽或池子)、支座及罐内附件(挡板、导流筒、底轴承等)，见图1。3.1.1搅拌容器的型式应符合图2的规定，罐内附件根据需要设置，方形水池其DN为内切圆直径。图1搅拌设备1型椭圆形底、平盖2型平底、平盖图2搅拌容器的型式3.1.2搅拌器的基本型式应符合表1的规定。3.2基本参数表1搅拌器的基本型式搅拌器型式叶片型式A型桨式A1直叶A2折叶B型开启涡轮式B1直叶B2折叶C型圆盘涡轮式C1直叶C2折叶D型推进式三叶H1=1～1.5DNH2min=H1H3max=0.05DNB=(1/10～1/12)DNb=(1/5～1)图3挡板在搅拌罐中的参数表2搅拌设备基本参数公称容积Vm3容器内径DNmm容器直边高H，mm搅拌器直径D1、搅拌器离底高度h，mm转速范围r/min椭圆形底平盖平底平盖桨式涡轮式推进式D1hD1hD1h0.10500410-320(0.2～1)D1(0.5～1)D1(1-1.5)D120～30000.166004506004001801800.2570052070050022022016～30000.4080065080056025025016～10000.6390082010006302802801.0010001100130071032032012.5～10001.25120088011508003603601.61200120014508003603602.014001040130090045045010～7502.51400140016509004504503.216001300160010005005004.016001700200010005005005.018001650200011205605608～7506.318002200250011205605608.0200028502600125063063010200029503250125063063012.522003150330014007107101624003350360016007107102026003600380018008008006.3～5002528004000410018009009004～400323000-15502000900900403200-500022401000100050340055502240100010004～3203.2.1搅拌设备的公称容积、容器内径和直边高度、搅拌器直径和搅拌器离底高度、转速范围的基本参数应符合表2的规定。3.2.2挡板在搅拌罐中的参数应符合图3的规定。3.2.3推进式搅拌器的导流筒参数应符合图4的规定。d=1.1DJH1=1～1.5DNH=1～1.5DJh1=dh2=0.5Hh3=0.8DJh4=搅拌器轮毂高图4推进式搅拌器的导流筒参数3.3型号3.3.1型号表示方法YJB·□□□─□式中：YJB——溶药搅拌设备；□——搅拌容器型式；□——搅拌器型式；□─□——主参数［公称容积—容器内径（m3×mm)]。3.3.2标记示例公称容积为2m3，容器内径为1400mm椭圆形底、平盖型容器，搅拌器为圆盘涡轮式直叶型的溶药搅拌设备，其标记为：YJB·1CI2-1400CJ/T3061-19964技术要求4.1一般要求4.1.1搅拌设备应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.1.2搅拌设备所有外购件、协作件必须有合格证明，经检查部门检查合格后方能进行装配。4.1.3搅拌设备可根据不同药剂选用不同的材料，材料应符合相应的标准并有合格证明文件，否则应进行试验和化验，合格后方可使用。4.2搅拌装置表3轴的直线度公差值转速，r/min每米轴长直线度公差值，mm<100<0.15100～1000<0.1>1000～1500<0.08>1500～3000<0.064.2.5搅拌轴上可以设置两个或两个以上的搅拌器，相邻搅拌器的间距不应小于搅拌器直径DJ。4.2.6传动装置宜优先选用符合国家和行业标准的立式减速机，并应符合相应的标准规定。4.2.7减速机出轴旋转方向要求能正反双向传动，不宜选区用蜗轮传动。4.2.8立式夹壳联轴器、弹性套柱销联轴器、凸缘联轴器，应分别符合HG/T5-213、GB4323和GB5843的规定。4.2.9当采用无支点机架或单支点机架，且除电动机和减速机支点外，无其他支点时，应选用刚性联轴器。4.2.10搅拌轴分段时，必须采用刚性联轴器连接。4.2.11当采用双支点机架，或采用单支点机架，另外设有底轴承作为支点
