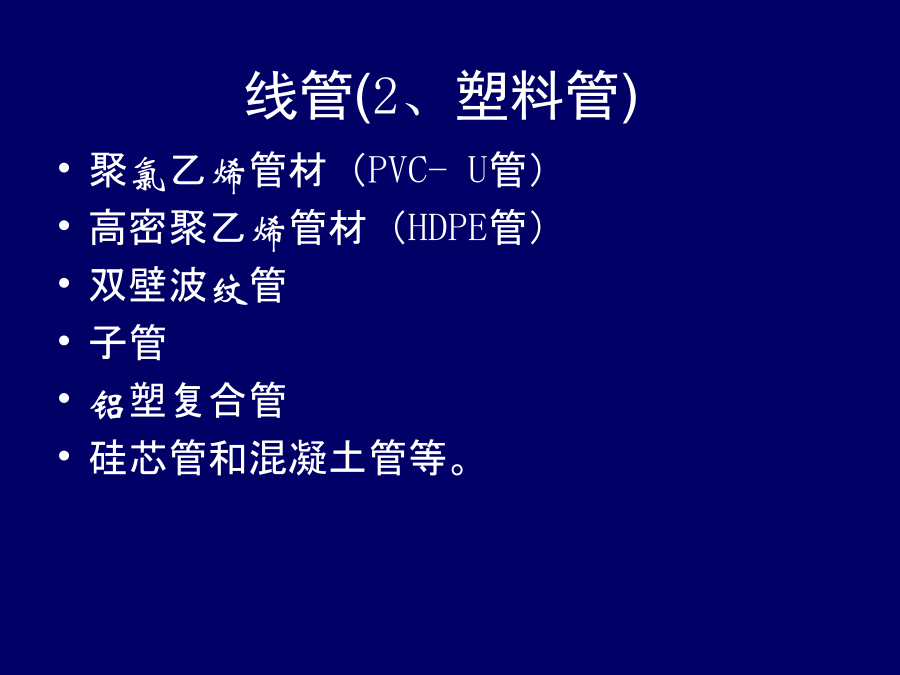

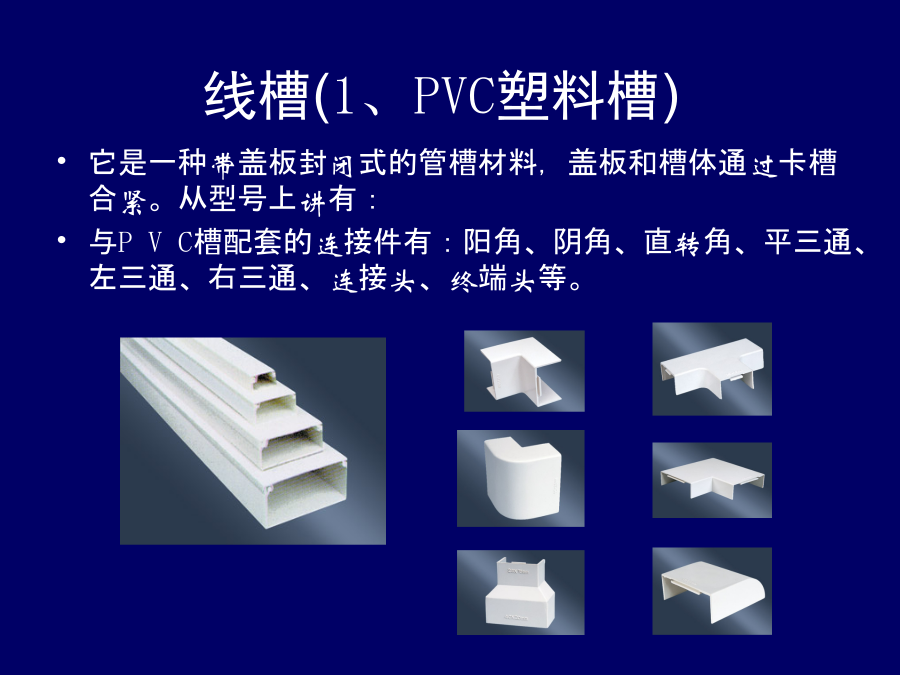

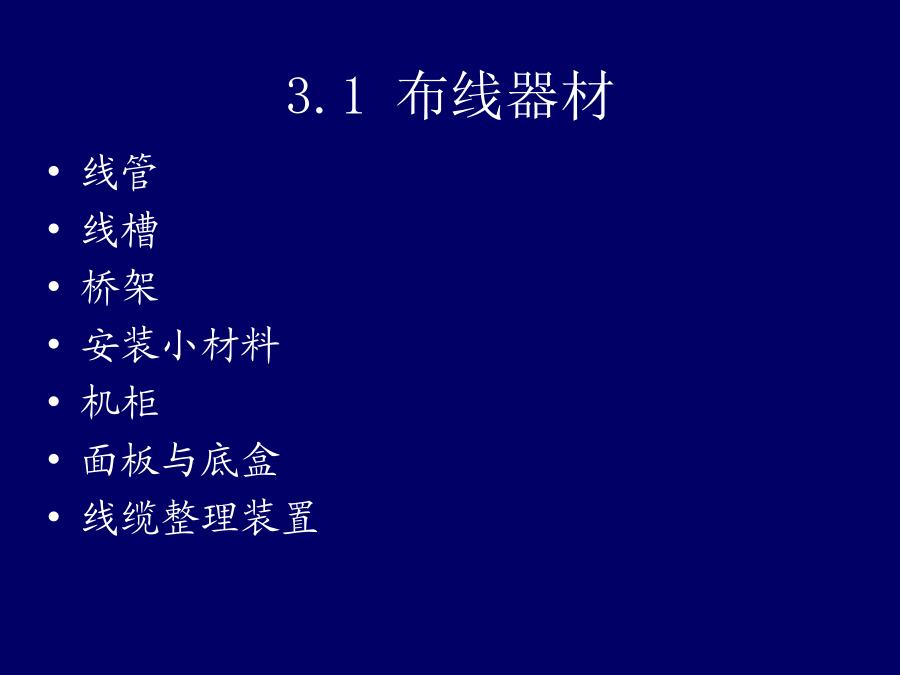

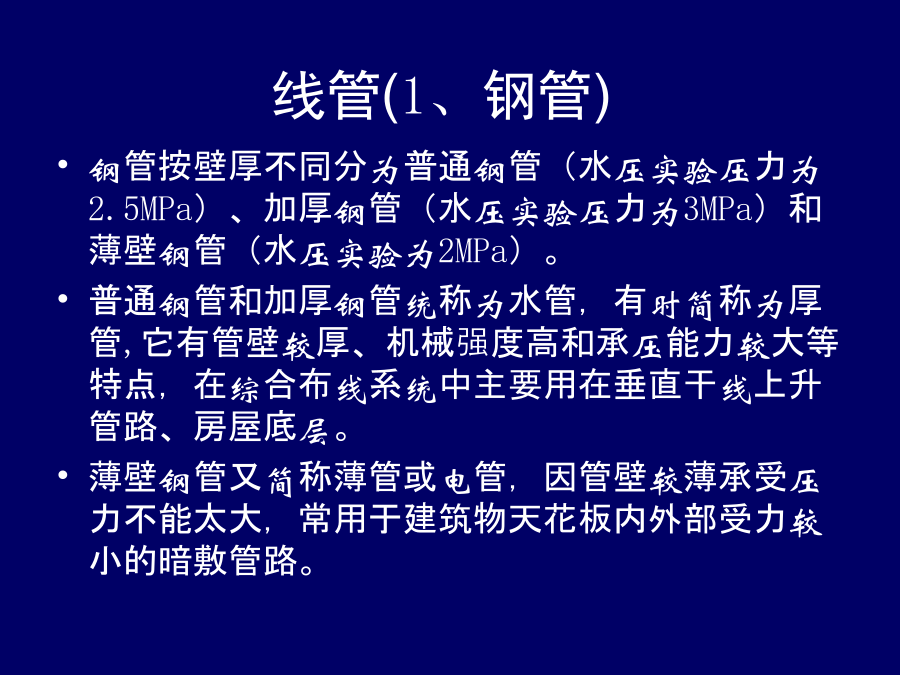

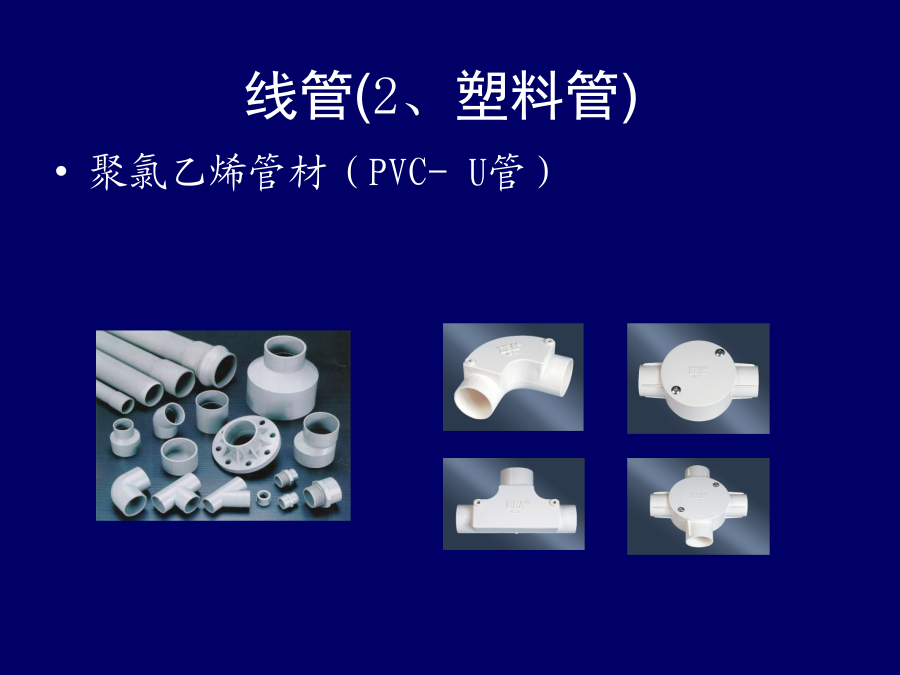

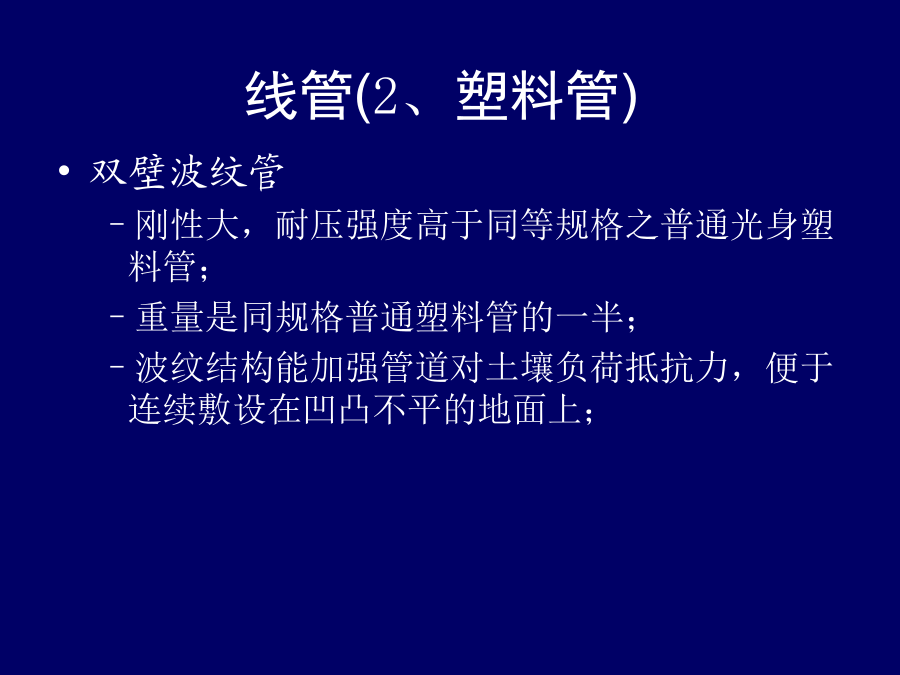

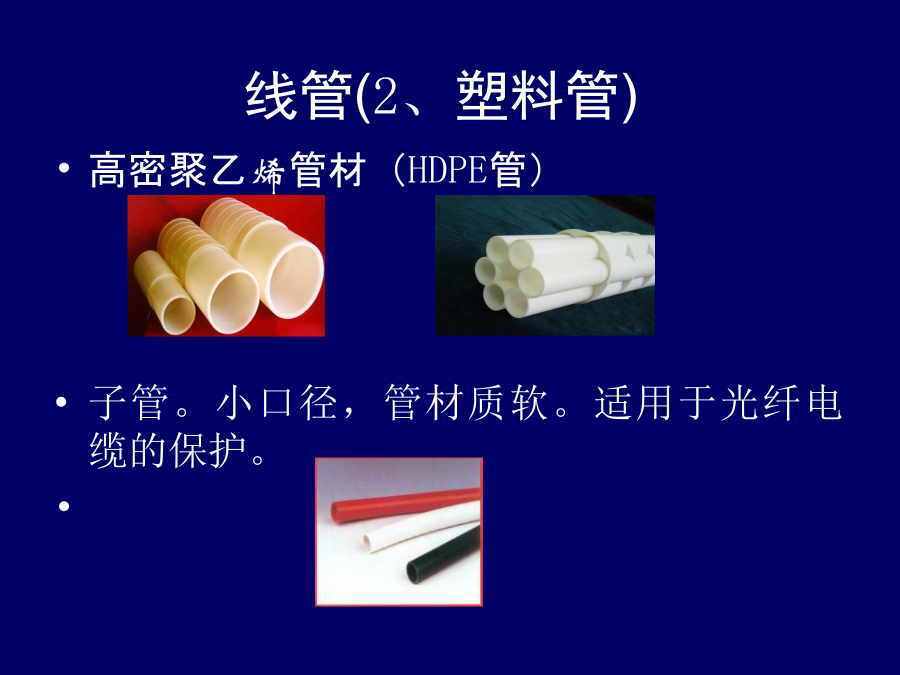

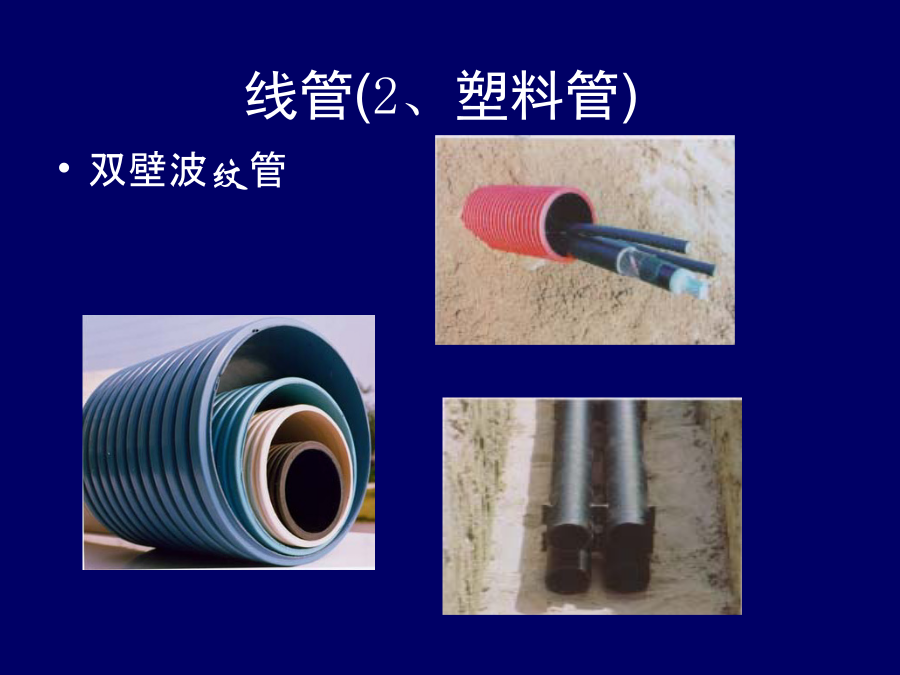

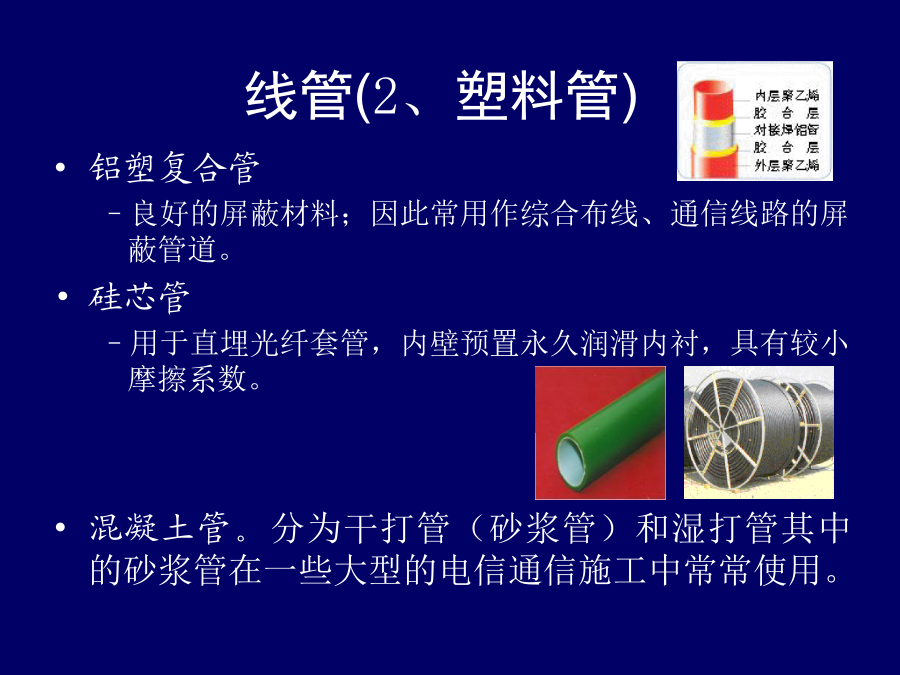

第3章布线器材与布线工具3.1布线器材线管(1、钢管)线管(2、塑料管)线管(2、塑料管)线管(2、塑料管)线管(2、塑料管)线管(2、塑料管)线管(2、塑料管)线槽(1、PVC塑料槽)桥架桥架(槽式桥架)桥架(托盘式桥架)桥架(梯级式桥架)槽式桥架梯级桥架3.1.5机柜3.1.5机柜3.1.6面板与底盒3.1.6面板与底盒3.1.7线缆整理
