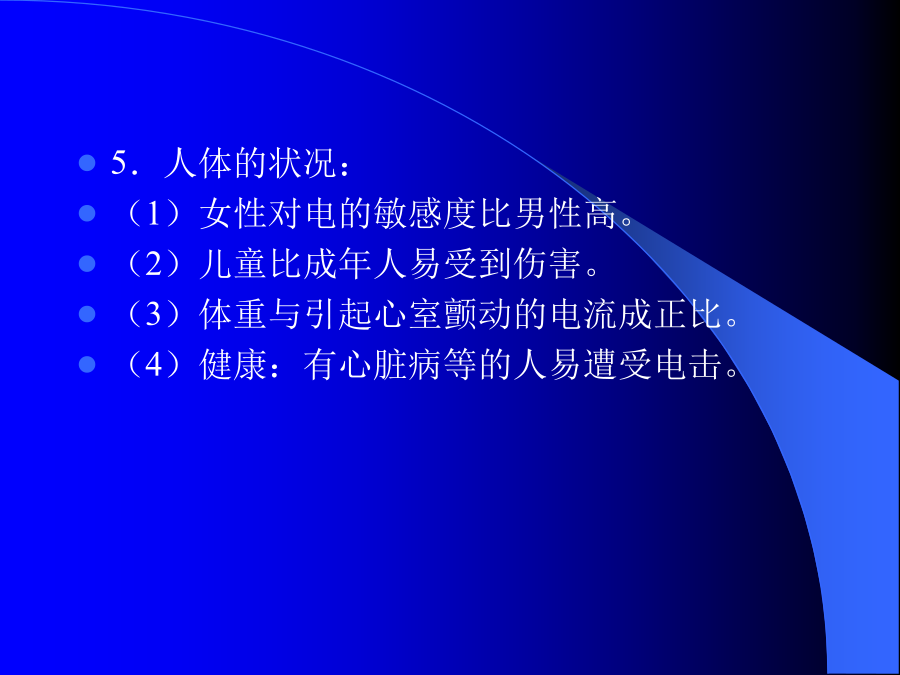

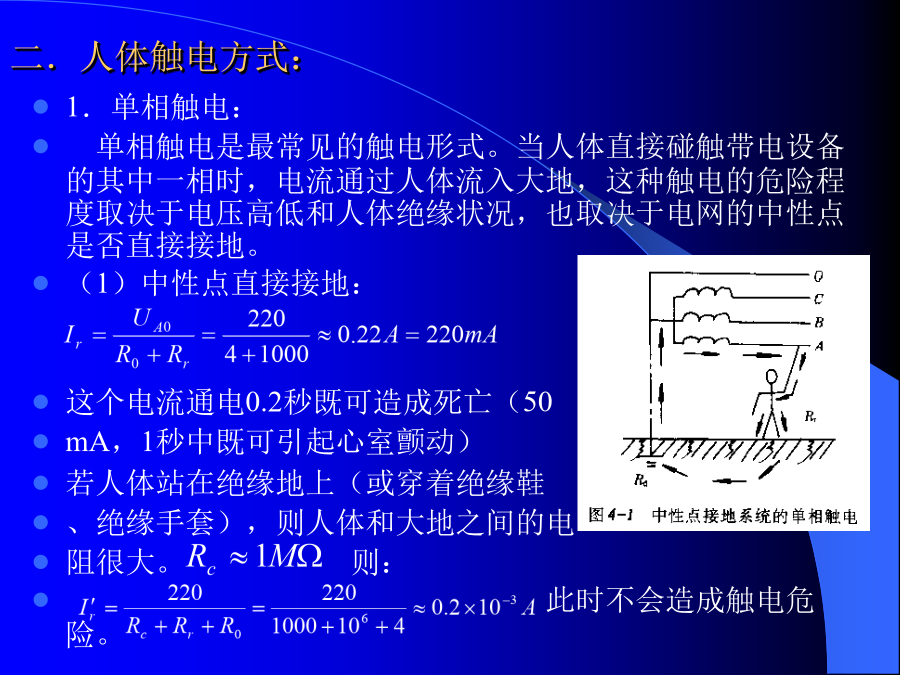

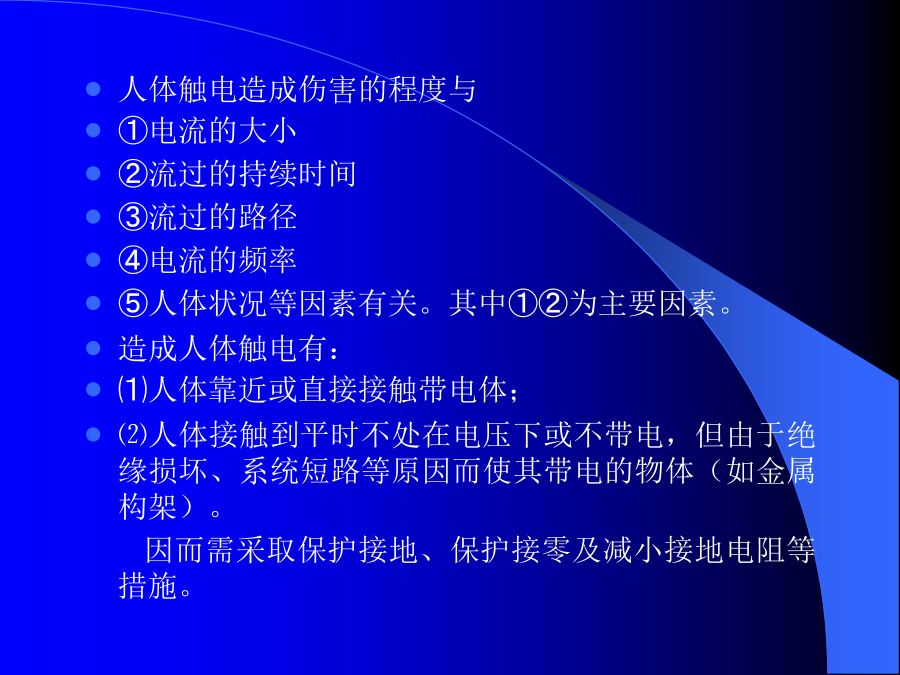

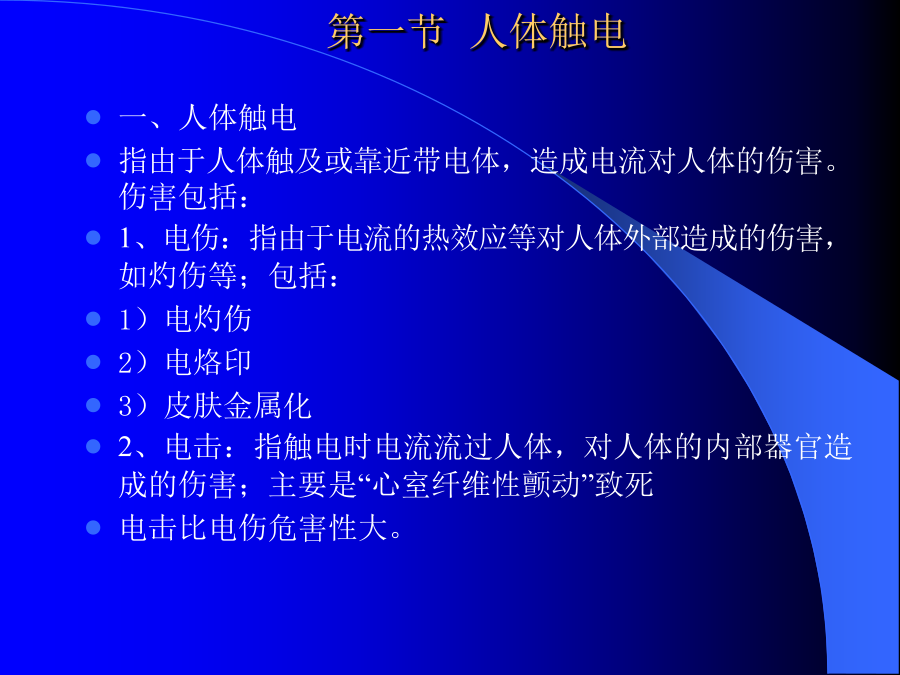

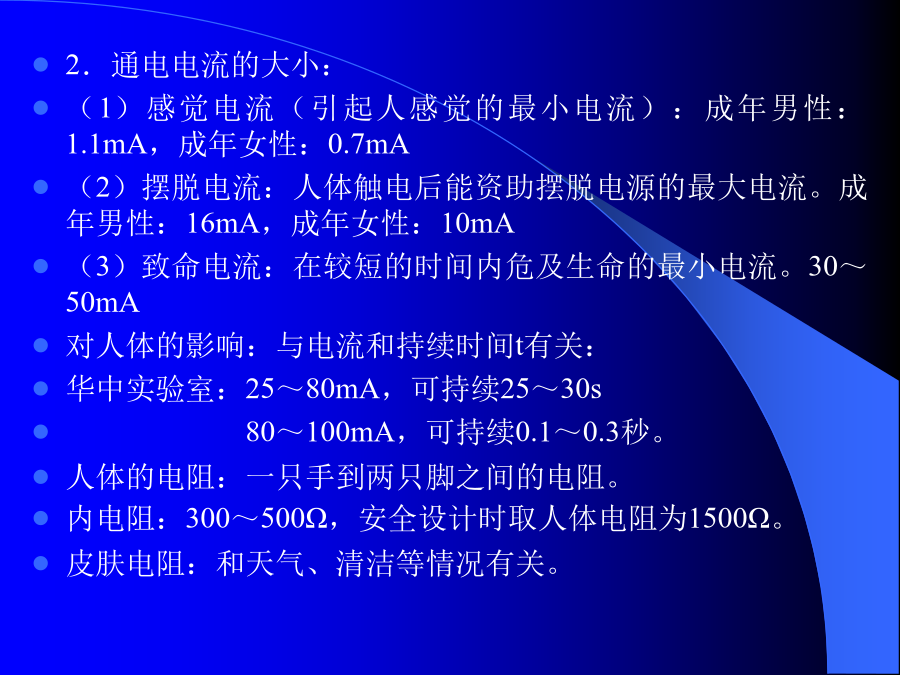

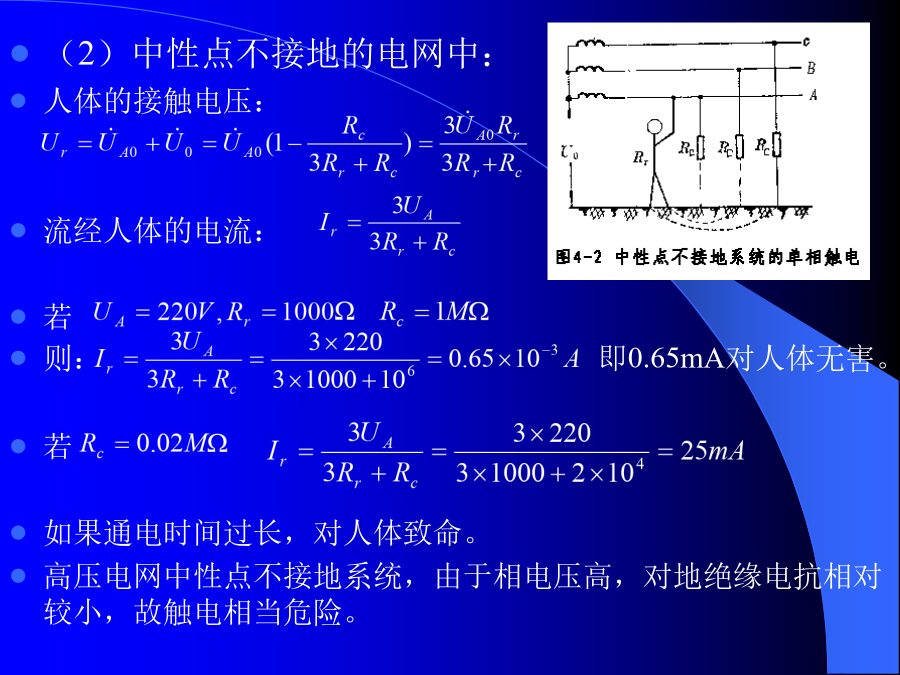

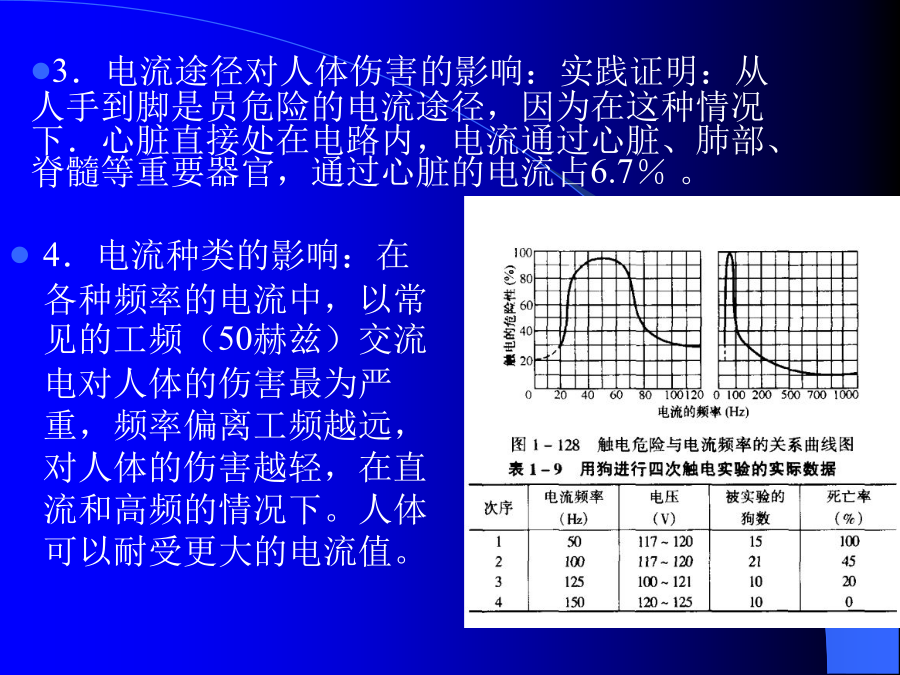

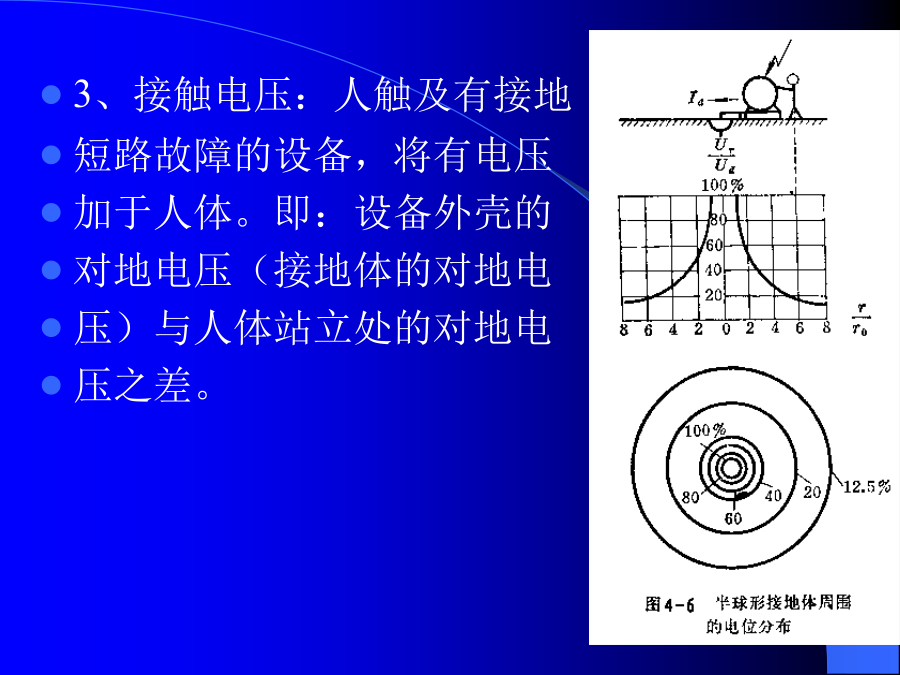

第四章安全用电管理第一节人体触电人体触电造成伤害的程度与①电流的大小②流过的持续时间③流过的路径④电流的频率⑤人体状况等因素有关。其中①②为主要因素。造成人体触电有：⑴人体靠近或直接接触带电体；⑵人体接触到平时不处在电压下或不带电，但由于绝缘损坏、系统短路等原因而使其带电的物体（如金属构架）。因而需采取保护接地、保护接零及减小接地电阻等措施。2．通电电流的大小：（1）感觉电流（引起人感觉的最小电流）：成年男性：1.1mA，成年女性：0.7mA（2）摆脱电流：人体触电后能资助摆脱电源的最大电流。成年男性：16mA，成年女性：10mA（3）致命电流：在较短的时间内危及生命的最小电流。30～50mA对人体的影响：与电流和持续时间t有关：华中实验室：25～80mA，可持续25～30s80～100mA，可持续0.1～0.3秒。人体的电阻：一只手到两只脚之间的电阻。内电阻：300～500Ω，安全设计时取人体电阻为1500Ω。皮肤电阻：和天气、清洁等情况有关。4．电流种类的影响：在各种频率的电流中，以常见的工频（50赫兹）交流电对人体的伤害最为严重，频率偏离工频越远，对人体的伤害越轻，在直流和高频的情况下。人体可以耐受更大的电流值。5．人体的状况：（1）女性对电的敏感度比男性高。（2）儿童比成年人易受到伤害。（3）体重与引起心室颤动的电流成正比。（4）健康：有心脏病等的人易遭受电击。二．人体触电方式：（2）中性点不接地的电网中：人体的接触电压：流经人体的电流：若则：即0.65mA对人体无害。若如果通电时间过长，对人体致命。高压电网中性点不接地系统，由于相电压高，对地绝缘电抗相对较小，故触电相当危险。2、跨步电压：当电气设备或线路发生接地故障，接地电流通过接地体向大地流散，电流在接地点产生很大的对地电位，并且向周围地区逐渐下降，这是电流流经接地电阻所引起的电压降，因此若人在接近接地短路点时，两脚就站在不同电位上而有电位差——跨步电压。（1）接地体处对地电压最高，接地短路点外20米电位为0。（2）越靠近接地体对地电压变化大，下降迅速。距接地体越远，对地电压变化越小，下降越缓慢。（3）跨步电压：人体的跨步距离为0.8米，人越靠近接地体，承受的跨步电压大；越远，跨步电压小。3、接触电压：人触及有接地短路故障的设备，将有电压加于人体。即：设备外壳的对地电压（接地体的对地电压）与人体站立处的对地电压之差。4．安全电压：在没有高度危险的建筑物中：65V在有高度危险的建筑物中：36V在特别危险的建筑物中：12V5．人与带电体之间应保持的安全距离：10kV及以下：0.70m20～35kV：1.00m60～110kV：1.50m220kV：3.00m330kV：4.00m500kV：5.00m第二节防止人体触电的技术措施1、保护接地的原理和应用范围：（1）没有接地前：中性点不接地系统中。通过人体的电流：正常情况：Rc很大，Ir很小，不会产生危险。当系统绝缘性能下降时，即触电的危险程度增加。（2）若采用保护接地，则：因：故：物理解释：接地电流的大部分由接地电阻支路流过，只有小部分由人体电阻支路流过。2．保护接地的应用范围：主要用于中性点不接地的电力系统，凡是由于绝缘损坏或其他原因可能呈现危险电压的正常情况下不应带电的金属部分。如：（1）电机、变压器、开关及其他电气设备的底座和外壳。（2）电压、电流互感器的二次线圈，电缆的金属外壳。（3）扩音器、电风扇、洗衣机、电冰箱等民用电器的金属外壳。（4）配电装置的金属构架及靠近带电部分的金属遮栏、金属门。（5）配电盘与控制操作台的框架。二．保护接零的原理和应用范围：（1）在中性点接地的三相四线制电力系统中，如一相碰壳，在不加任何保安装置的情况下，人触及设备外壳，就会发生单相触电事故。一般用于中性点接地的380/220伏三相四线制低压电力系统。（2）保护接零：将电气设备在正常情况下不带电的金属部分与电网的零线连接起来。单相碰壳→单相短路→（短路电流）Rd↑↑→保护装置动作1）接零前：若采用保护接地,可能造成保护装置不动作。此时，故障设备外壳不安全2）接零后：①单相碰壳→（短路电流）↑↑→保护装置动作（不包括接地电阻）②即使保护装置未动作前，人体接触到带电外壳也是较安全的，这是由于线路的电阻远小于人体电阻。（3）保护接零的应用范围：用于中性点接地的380/220伏三相四线制低压电力系统。五．重复接地：在保护接零的系统中，只在电源的中性点处接地还是不够安全，还应在零线的一处或多处通过接地装置再与大地连接，即重复接地。减轻零线断线时的触电危险：（1）没有重
