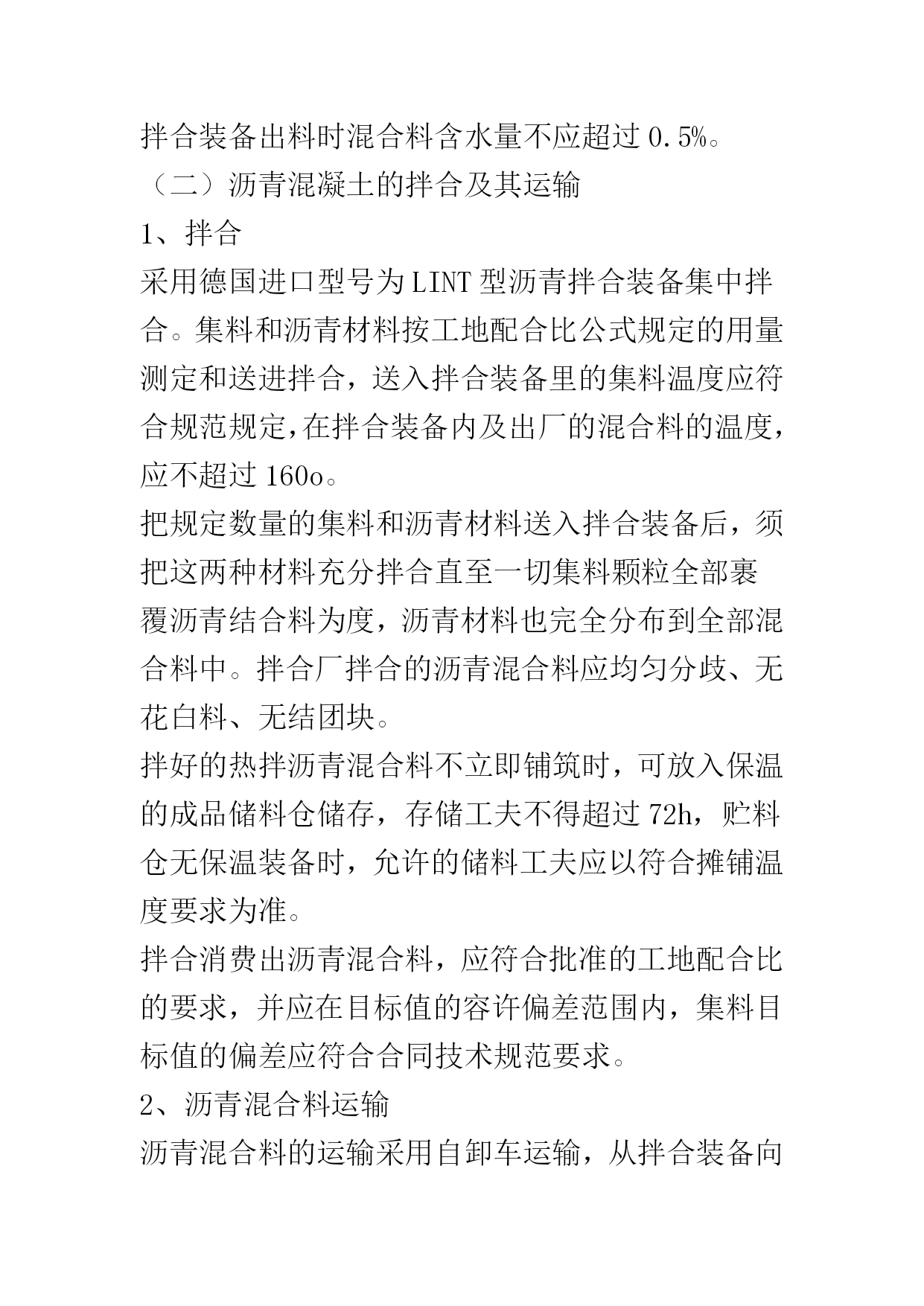

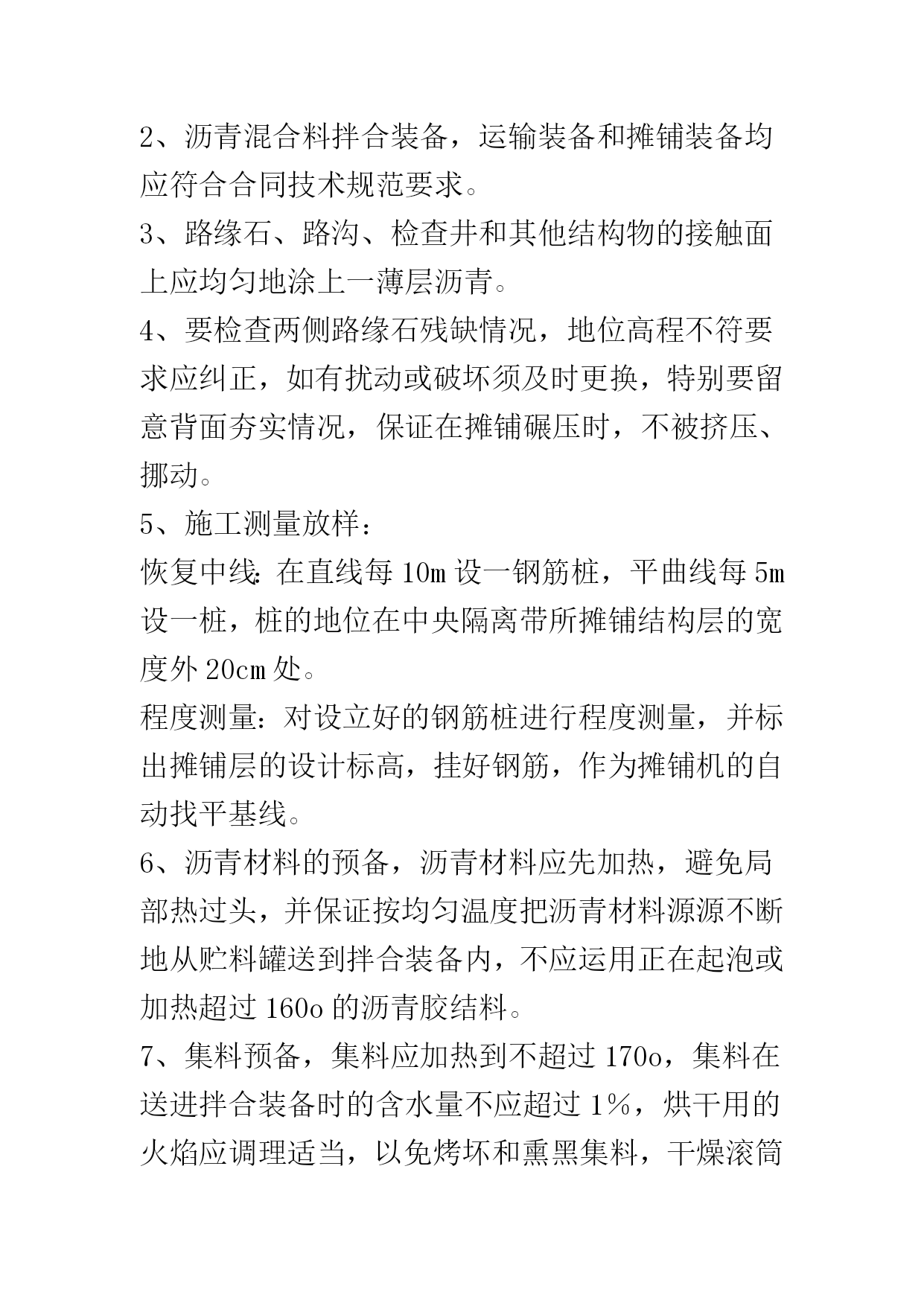

沥青混凝土路面面层施工方案本合同段GBK0+000～GBK0+860弯道处路面面层设计为粗粒式沥青混凝土6cm（8344m2）和中粒式沥青混凝土4cm（8344m2），平面交*被交路面结构为3cm细粒式沥青混凝土，软基地段路面结构为3cm细粒式沥青混凝土。采用沥青混凝土拌合装备厂拌法拌合，沥青混凝土摊铺机摊铺，采用14t双钢轮振动压路机、轮胎压路机碾压施工。施工工艺见附图1-9沥青混凝土面层施工工艺流程图。沥青混凝土面层开工工夫计划为2003年6月1日，计划最迟竣工工夫为2003年8月31日，沥青混凝土（分3层）总工程量231209m2，施工期日历工天为92天，日平均铺筑施工强度计算为2513m2／天。（一）施工预备工作1、沥青混凝土所用粗细集料、填料和沥青均应符合合同技术规范要求，并最少在工程开始前一个月将引荐混合料配合比包括：矿料级配、沥青含量、不变度（包括残留不变度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细阐明，报请监理工程师批准。2、沥青混合料拌合装备，运输装备和摊铺装备均应符合合同技术规范要求。3、路缘石、路沟、检查井和其他结构物的接触面上应均匀地涂上一薄层沥青。4、要检查两侧路缘石残缺情况，地位高程不符要求应纠正，如有扰动或破坏须及时更换，特别要留意背面夯实情况，保证在摊铺碾压时，不被挤压、挪动。5、施工测量放样：恢复中线：在直线每10m设一钢筋桩，平曲线每5m设一桩，桩的地位在中央隔离带所摊铺结构层的宽度外20cm处。程度测量：对设立好的钢筋桩进行程度测量，并标出摊铺层的设计标高，挂好钢筋，作为摊铺机的自动找平基线。6、沥青材料的预备，沥青材料应先加热，避免局部热过头，并保证按均匀温度把沥青材料源源不断地从贮料罐送到拌合装备内，不应运用正在起泡或加热超过160o的沥青胶结料。7、集料预备，集料应加热到不超过170o，集料在送进拌合装备时的含水量不应超过1％，烘干用的火焰应调理适当，以免烤坏和熏黑集料，干燥滚筒拌合装备出料时混合料含水量不应超过0.5%。（二）沥青混凝土的拌合及其运输1、拌合采用德国进口型号为LINT型沥青拌合装备集中拌合。集料和沥青材料按工地配合比公式规定的用量测定和送进拌合，送入拌合装备里的集料温度应符合规范规定，在拌合装备内及出厂的混合料的温度，应不超过160o。把规定数量的集料和沥青材料送入拌合装备后，须把这两种材料充分拌合直至一切集料颗粒全部裹覆沥青结合料为度，沥青材料也完全分布到全部混合料中。拌合厂拌合的沥青混合料应均匀分歧、无花白料、无结团块。拌好的热拌沥青混合料不立即铺筑时，可放入保温的成品储料仓储存，存储工夫不得超过72h，贮料仓无保温装备时，允许的储料工夫应以符合摊铺温度要求为准。拌合消费出沥青混合料，应符合批准的工地配合比的要求，并应在目标值的容许偏差范围内，集料目标值的偏差应符合合同技术规范要求。2、沥青混合料运输沥青混合料的运输采用自卸车运输，从拌合装备向自卸车放料时，为减少粗细集料的离析景象，每卸一斗混合料挪动一下汽车地位，运料时，自卸车用篷布覆盖。（三）沥青混合料的摊铺及碾压1、摊铺（1）混合料运用徐州产型号为LTU125型自动找平沥青摊铺机（最大摊铺宽度12.5m），进行全宽度摊铺和刮平。摊铺机自动找平时，采用所摊铺层的高程靠金属边桩挂钢丝所构成的参考线控制，横坡靠横坡控制器来控制，精度在±0.1%范围。（2）摊铺时，沥青混合料必须缓慢、均匀、连续不间断地摊铺。不得随意变换速度或半途进展。摊铺机螺旋送料器中的混合料的高度保持不低于送料器高度的2／3。并保证在摊铺机全宽度断面上不发生离析。（3）混合料的摊铺用国产摊铺机进行，以参考线控制铺筑层标高。（4）上下两层之间的横向接缝应错开50cm以上。（5）在机械不能摊铺及整修的地方，在征得监理工程师赞同后可用人工摊铺和整修。（6）在施工安排时，当气温低于10o时不安排沥青混合料摊铺作业。2、碾压（1）一旦沥青混合料摊铺整平，并对不规则的表面修整后，立即对其进行全面均匀的压实。（2）初压在混合料摊铺后较高温度下进行，沥青混合料不应低于120o，不得产生推移、发裂。采用型号为YZC14的14t双钢轮振动压路机（轮宽2.16m）碾压，碾压时将驱动轮面向摊铺机，碾压路线及碾压方向不得忽然改变，初压两遍。（3）复压要紧接在初压后进行，沥青混合料不得低于90o，复压用型号为LY25的轮胎压路机（轮宽2.79m）、10～12T三轮压路机，配合运用，复压遍数为4～6遍至不变无明显轮迹为准。（4）终压要紧接在复压后进行，沥青混合料不得低于70o，采用轮胎压路机碾压2～4遍，并无轮迹，路面压实成型的终了温度符合规范要求。（5）碾压从外侧开始并在纵向平行于道路中线进行，双轮压路机每次堆叠30cm，三轮每次堆叠为后轮宽的一半，逐渐向内侧碾
