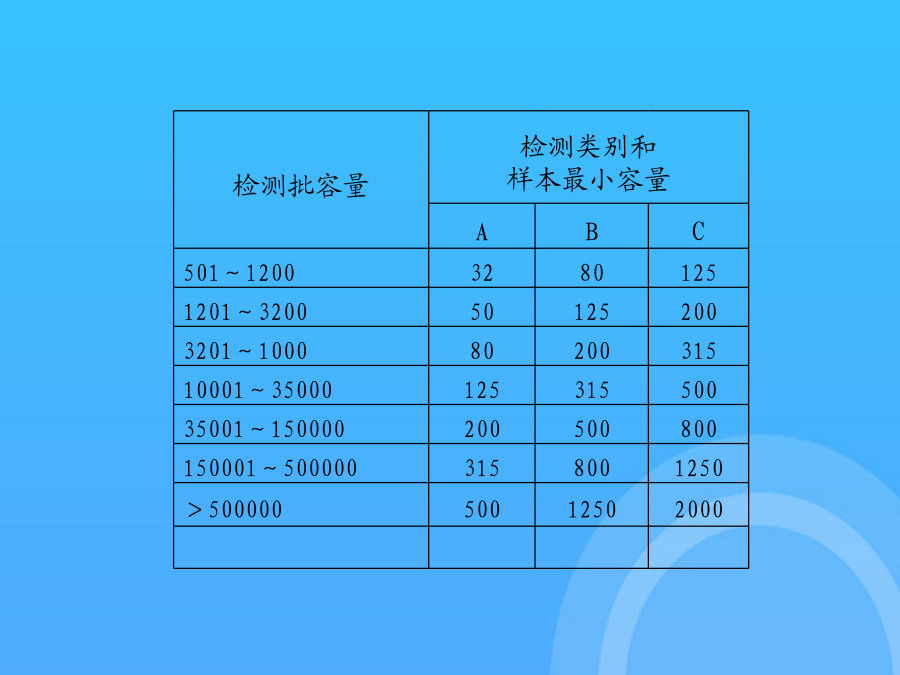

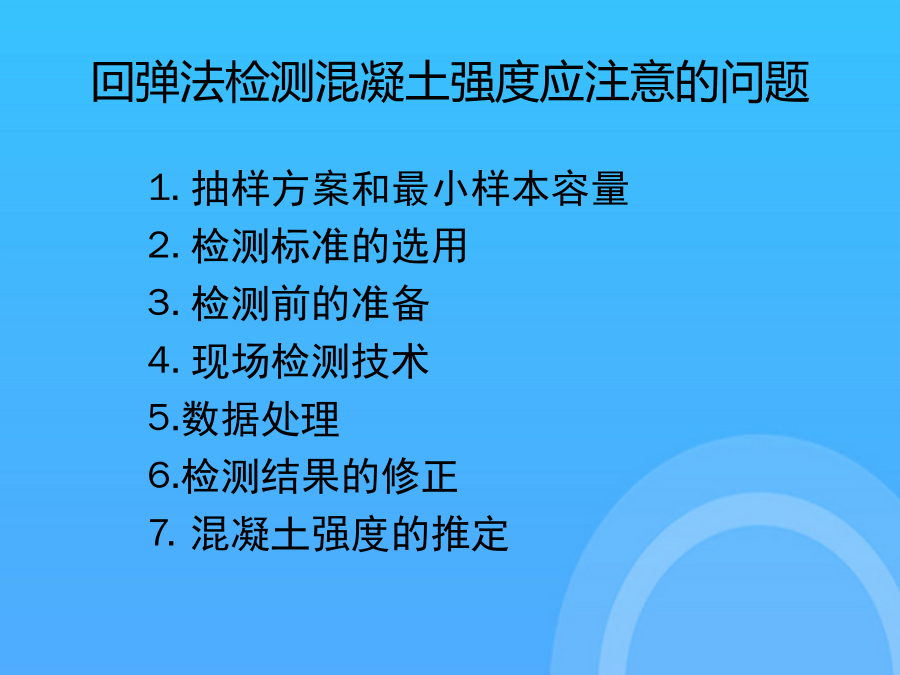

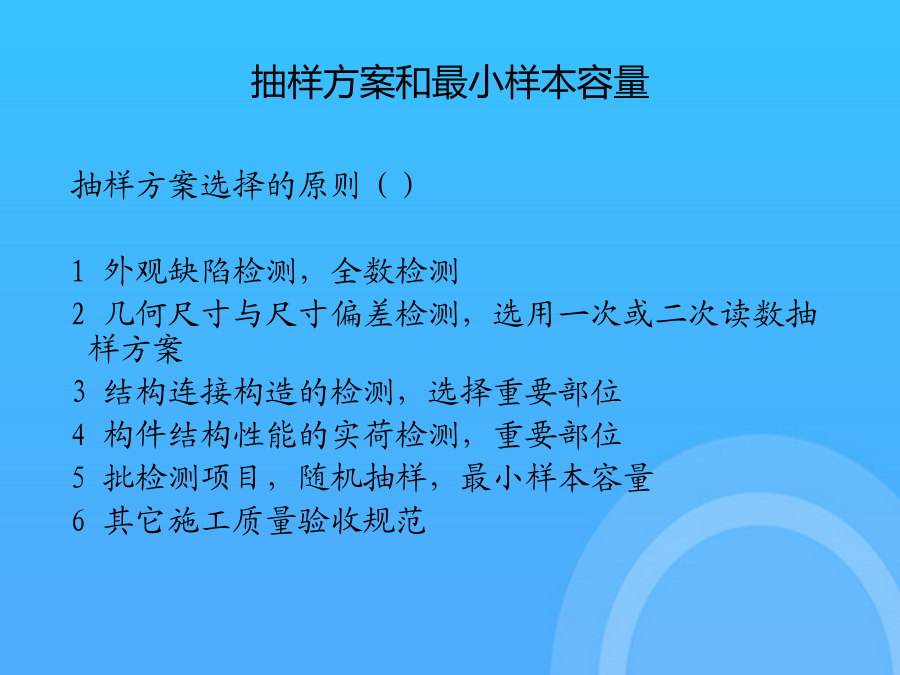

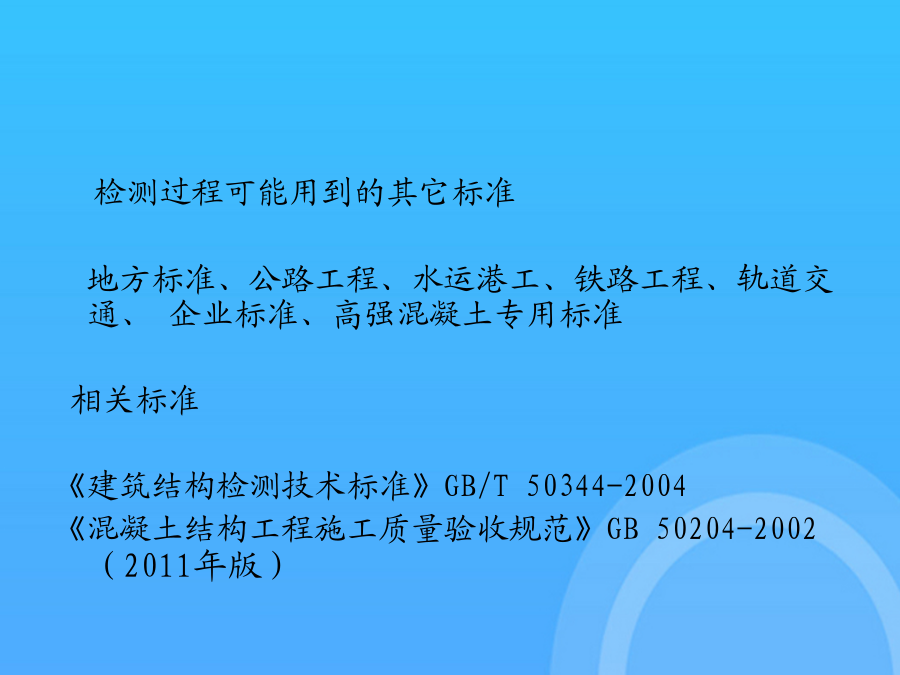

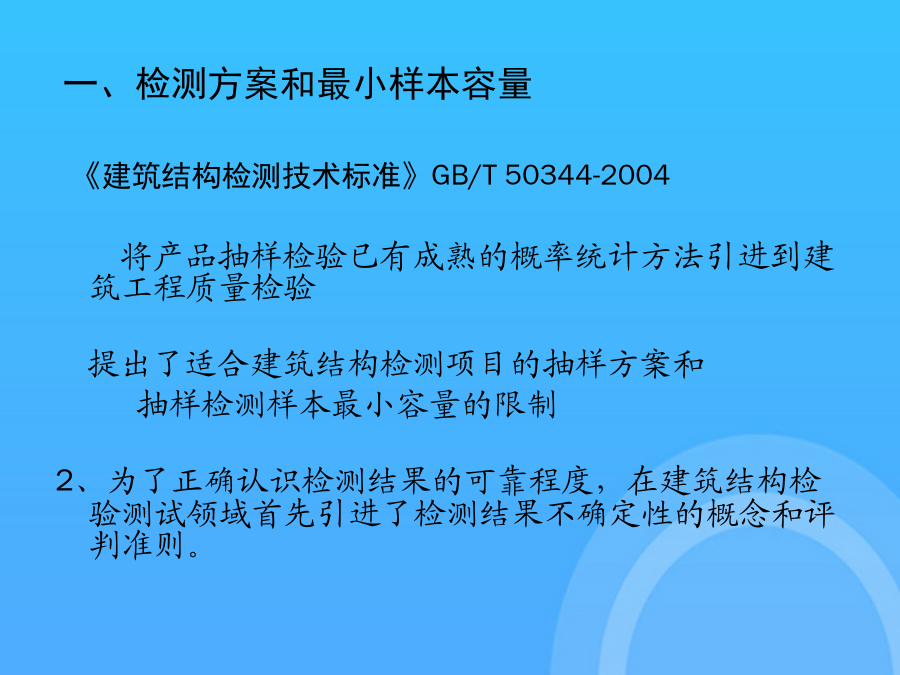

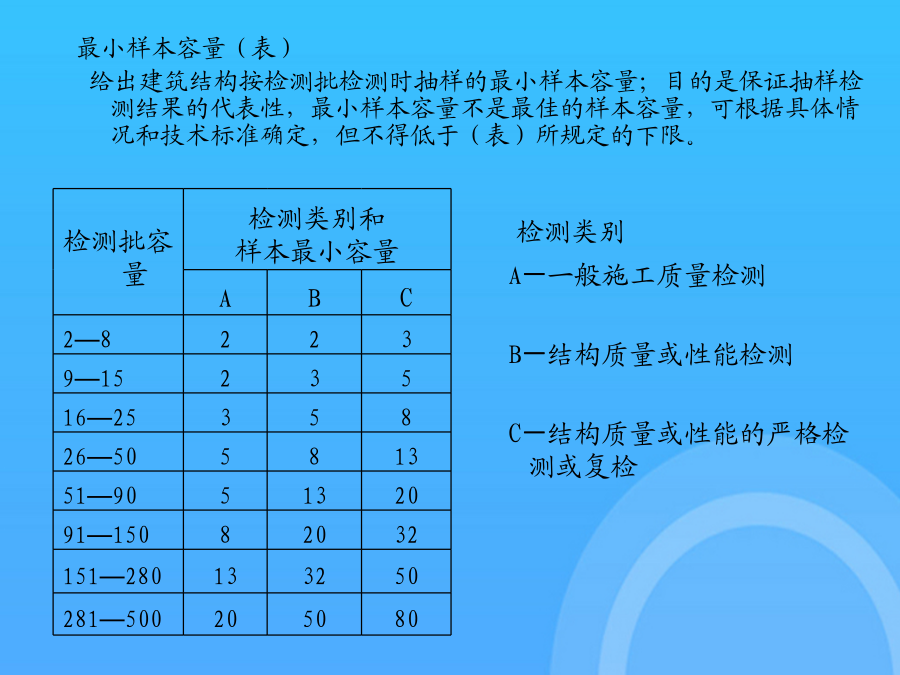

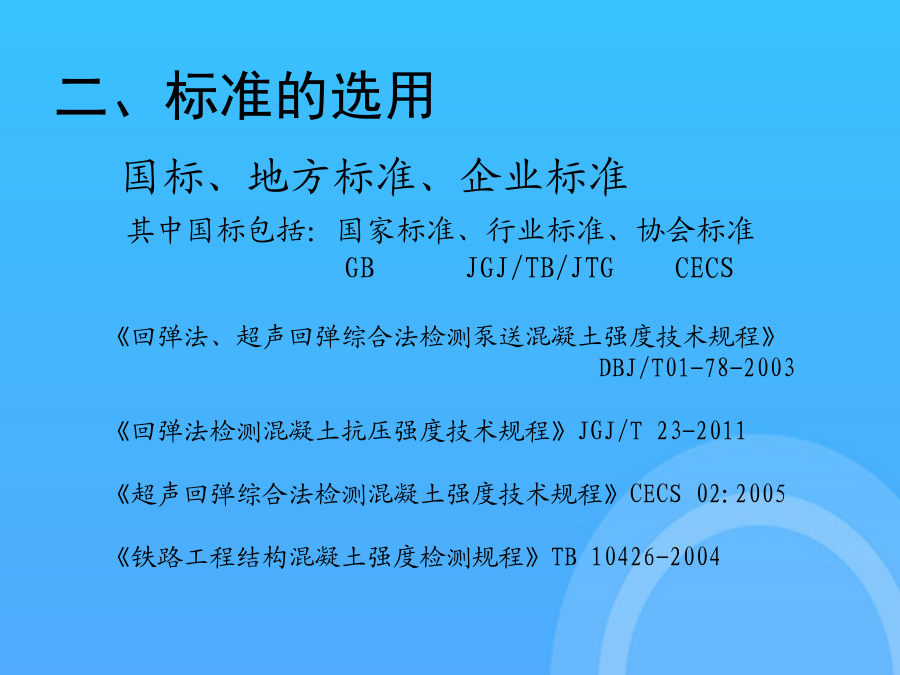

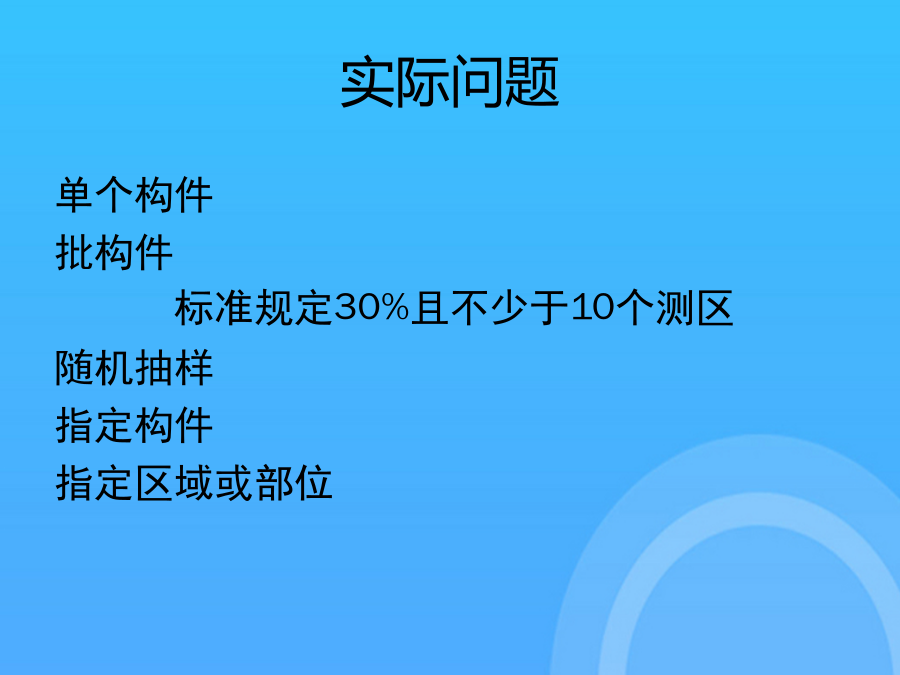

回弹法培训教材回弹法培训教材回弹法检测混凝土强度应注意的问题一、检测方案和最小样本容量抽样方案和最小样本容量最小样本容量（表）给出建筑结构按检测批检测时抽样的最小样本容量；目的是保证抽样检测结果的代表性，最小样本容量不是最佳的样本容量，可根据具体情况和技术标准确定，但不得低于（表）所规定的下限。检测批容量实际问题二、标准的选用检测过程可能用到的其它标准地方标准、公路工程、水运港工、铁路工程、轨道交通、企业标准、高强混凝土专用标准相关标准《建筑结构检测技术标准》GB/T50344-2004《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）检测人员常备标准（9本）标准的选用原则标准的选用原则三、检测前的准备2.设备检查回弹仪回弹仪的合法性：绿色标签、检定日期、外观质量、活动能力、“0”点检查回弹仪的率定值：80±2检测前率定、检测后率定率定时转动四个角度，各弹三次，取三次平均值钢砧的标准：洛氏硬度HRC为60±2数显设备：显示器正常显示、电量充足连接线牢固可靠示值一致性（差值不超过1）其它设备碳化深度尺：绿色标签、检定日期外观质量、活动能力、“0”点检查酚酞试剂：标签（配制日期、浓度）钢直尺、卷尺、测距仪（有绿色标签）铁锤、钢钎、粉笔、记号笔、照明设备、安全防护设备3.标准与记录表使用的标准作业指导书检测方案委托单记录表四、现场检测墙板类构件测区分布、墩柱类测区分布示意图测点分布图墙板类构件测区分布示意图墩柱类测区分布示意图（展开图）２.碳化深度测试数量：30%测区数；碳化极差大于2mm时100%测区。方法：用钢钎在测区表面形成直径约15mm孔洞，深度约10mm或大于碳化深度，用皮老虎吹干净碎屑，在孔洞内壁的边缘滴上浓度为1～2%酚酞酒精溶液。测试：界限清楚后每个测区测3次并记录，精确到0.25mm，取三次平均值作为该测区碳化深度，精确到0.5mm。资料填写五、数据处理2.参数的选择标准（新、旧；行、地、企；是否泵送）测面参数：侧面、表面、底面；弹击角度：水平、向下、向上、其它角度碳化深度输入修正：修正量或修正系数3.打印成果回弹数据表强度换算表批构件强度推定结果举例：KON回弹数据表举例：强度换算表ZBL软件打印表5.非标准状态的修正角度修正：对重力影响的修正，向下为加，向上为减浇筑面的修正：表面水泥浆多，底面石子多，表面为加，底面为减碳化修正：泵送修正：（北京地区曲线、最新行业标准要修正吗）构件状态与规范规定的条件有较大差距芯样或同条件试块修正（采用芯样或试块修正时，还要泵送修正吗）修正顺序：角度—浇筑面—碳化—泵送/芯样/同条件试块6.强度推定值六、对回弹法检测结果的修正行业标准的适用条件北京地方标准的适用条件2.修正方法其它解决方案其它解决方案角度修正：对重力影响的修正，向下为加，向上为减《建筑结构检测技术标准》GB/T50344-2004《混凝土结构加固设计规范》GB50367-2006附录B推定系数取k（0.提出了适合建筑结构检测项目的抽样方案和举例：KON回弹数据表曲率半径大于250mm钢直尺、卷尺、测距仪（有绿色标签）墩柱类测区分布示意图（展开图）测区布置示意图：尺寸标注fcu,e=m-1.角度修正：对重力影响的修正，向下为加，向上为减钢直尺、卷尺、测距仪（有绿色标签）工艺：浇筑工艺、成型工艺、模板类型、养护条件、检测环境《混凝土结构加固设计规范》GB50367-2006附录B采用普通成型工艺（区别于特殊工艺如：预制管、盾构管片、电线杆等）工程名称、设计单位、委托单位、施工单位；2.推定区间——检测结果不确定性给出推定区间，而不是一个确定数值（2）检测批标准值：具有95%保证率的推定值(特征值)标准值标准值的推定区间标准值的推定区间的上限值：标准值的推定区间的下限值：会用表—选对K,K1,K2率定时转动四个角度，各弹三次，取三次平均值绿色标签、检定日期曲率半径大于250mm>50MPa>6.抽样方案和最小样本容量钢直尺、卷尺、测距仪（有绿色标签）表层为干燥状态（不适用于潮湿或浸水混凝土）单个构件混凝土强度计算汇总表《超声回弹综合法检测混凝土强度技术规程》CECS02:2005构件名称、数量及混凝土类型、强度等级；1外观缺陷检测，全数检测检测前率定、检测后率定《建筑结构检测技术标准》GB/T50344-2004批构件强度推定结果推定区间下限值取k2（0.《混凝土结构加固设计规范》GB50367-2006附录B提出了适合建筑结构检测项目的抽样方案和地上三层1~2轴/B~C轴顶板4.回弹法检
