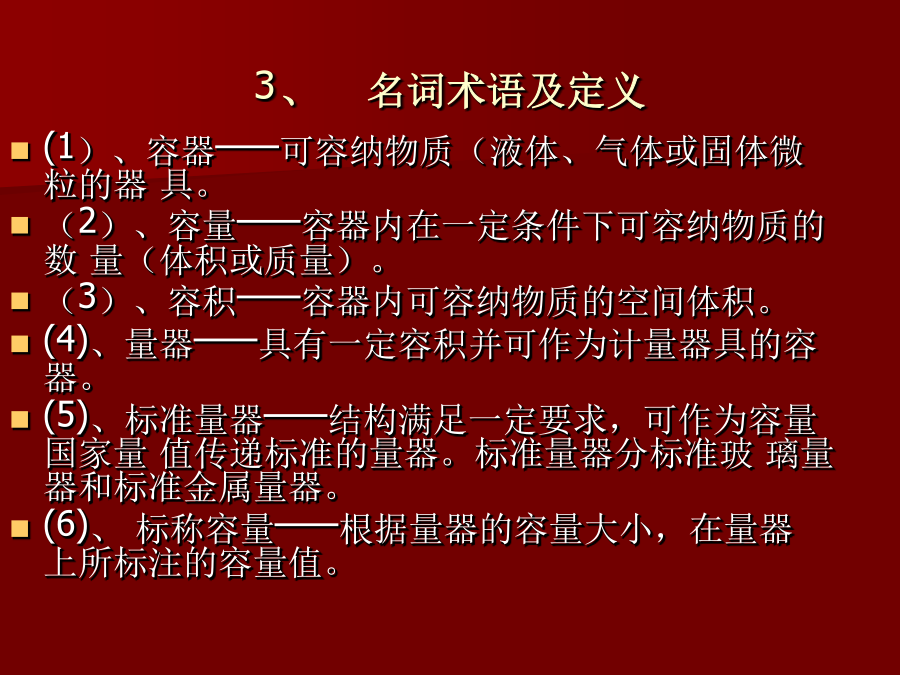

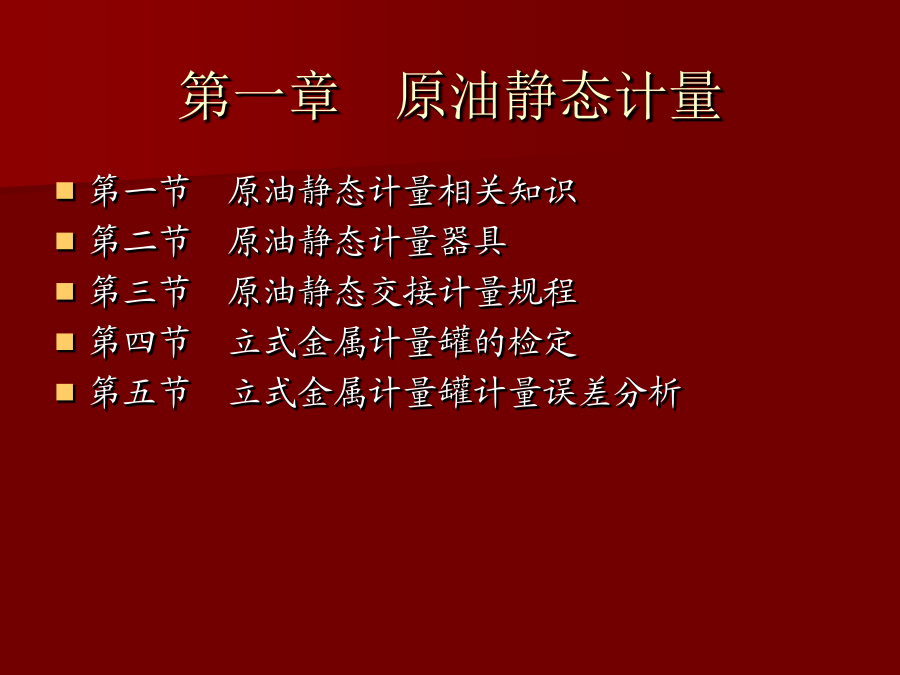

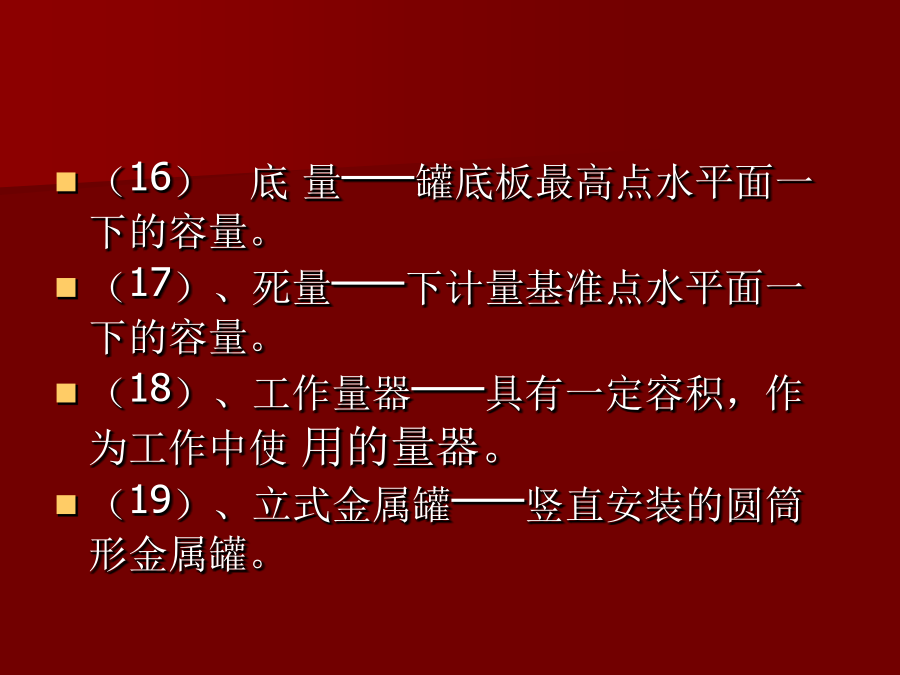

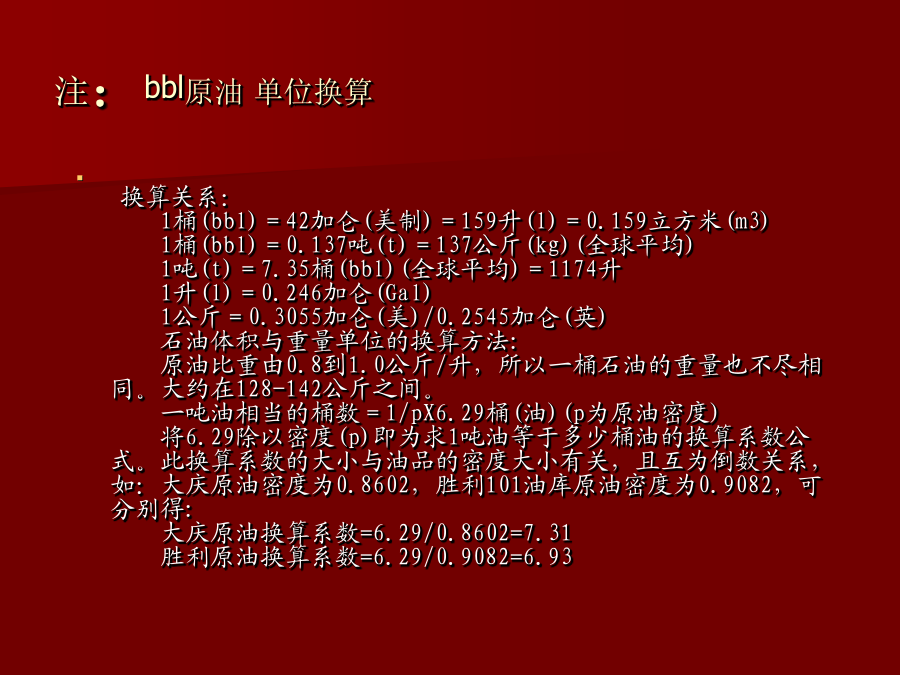

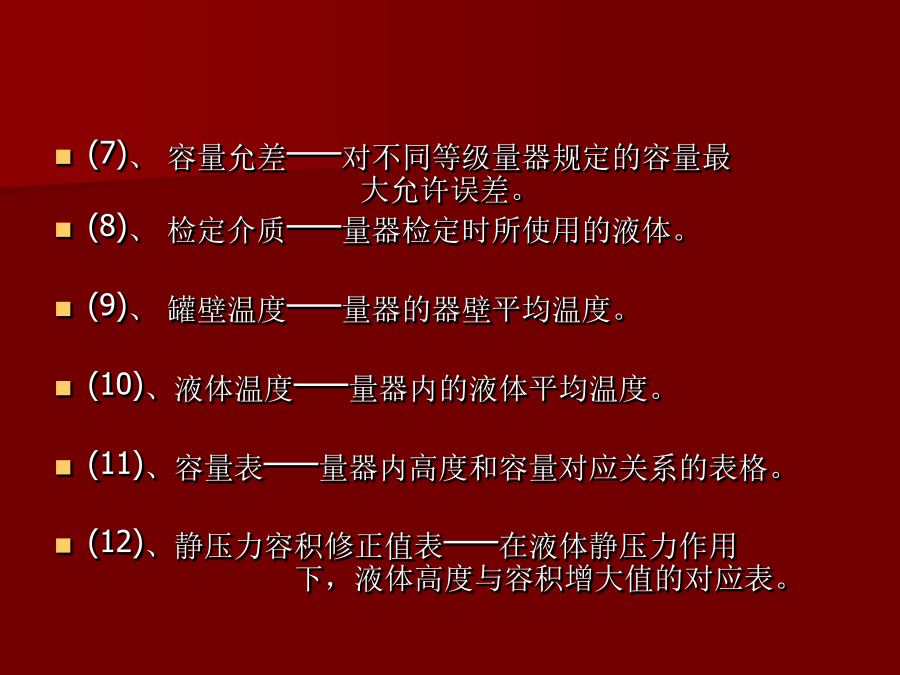

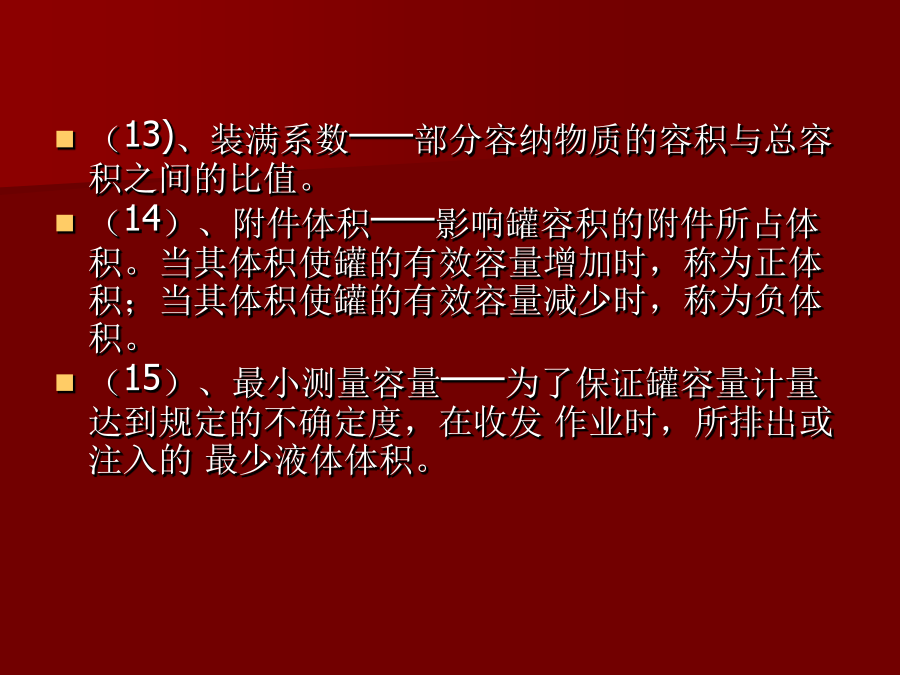

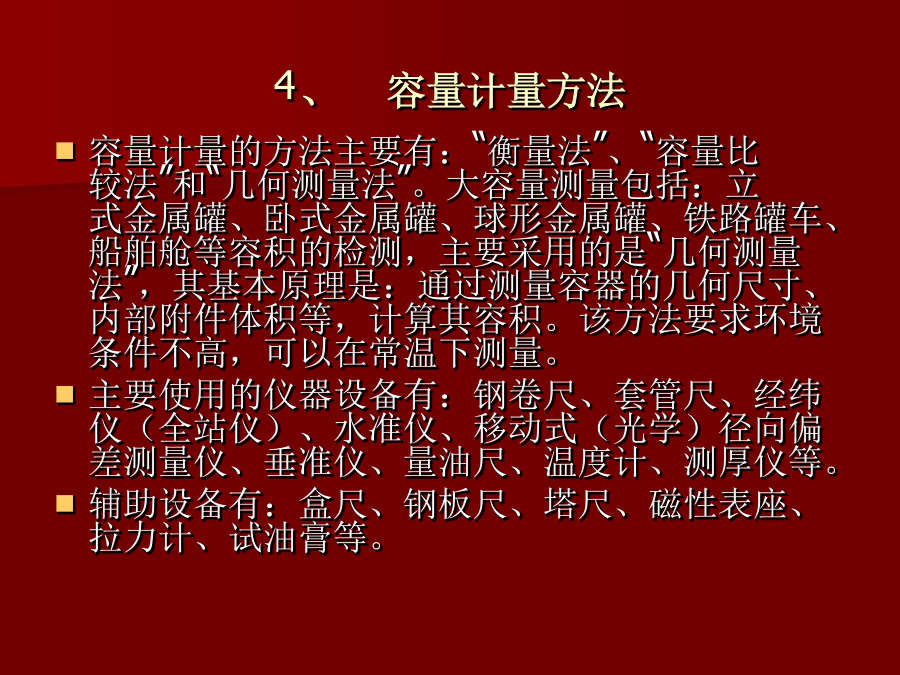

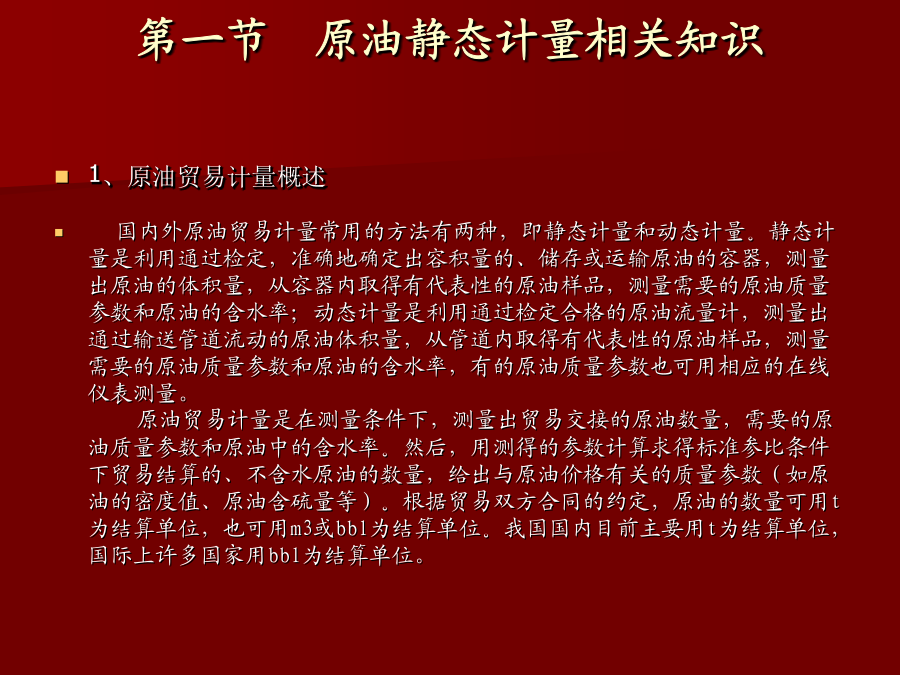

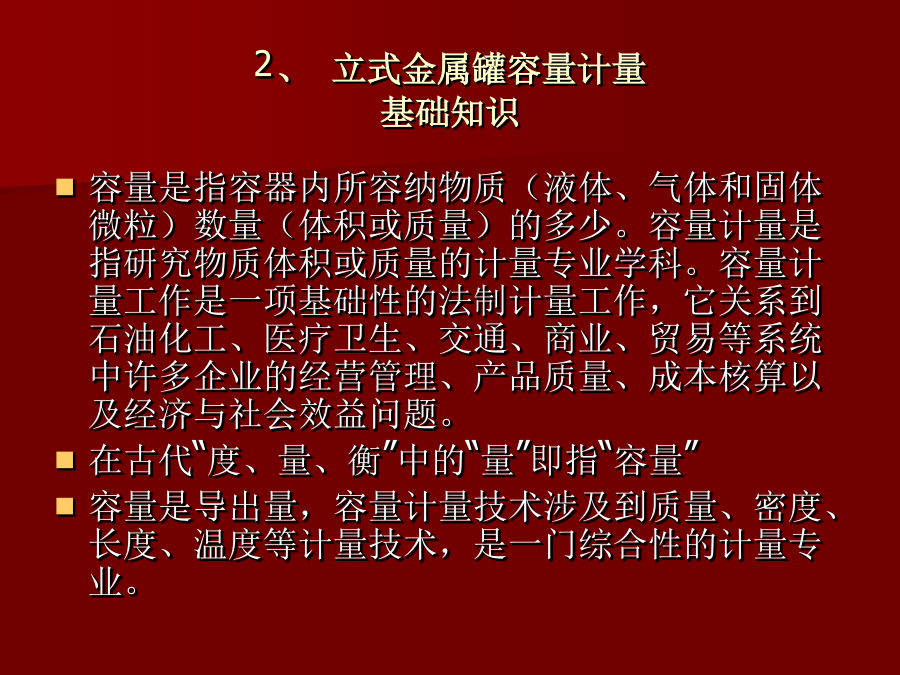

原油交接计量培训(静态部分)第一章原油静态计量第一节原油静态计量相关知识注：bbl原油单位换算2、立式金属罐容量计量基础知识3、名词术语及定义(7)、容量允差——对不同等级量器规定的容量最大允许误差。(8)、检定介质——量器检定时所使用的液体。(9)、罐壁温度——量器的器壁平均温度。(10)、液体温度——量器内的液体平均温度。(11)、容量表——量器内高度和容量对应关系的表格。(12)、静压力容积修正值表——在液体静压力作用下，液体高度与容积增大值的对应表。（13)、装满系数——部分容纳物质的容积与总容积之间的比值。（14）、附件体积——影响罐容积的附件所占体积。当其体积使罐的有效容量增加时，称为正体积；当其体积使罐的有效容量减少时，称为负体积。（15）、最小测量容量——为了保证罐容量计量达到规定的不确定度，在收发作业时，所排出或注入的最少液体体积。（16）底量——罐底板最高点水平面一下的容量。（17）、死量——下计量基准点水平面一下的容量。（18）、工作量器——具有一定容积，作为工作中使用的量器。（19）、立式金属罐——竖直安装的圆筒形金属罐。容量计量的方法主要有：“衡量法”、“容量比较法”和“几何测量法”。大容量测量包括：立式金属罐、卧式金属罐、球形金属罐、铁路罐车、船舶舱等容积的检测，主要采用的是“几何测量法”，其基本原理是：通过测量容器的几何尺寸、内部附件体积等，计算其容积。该方法要求环境条件不高，可以在常温下测量。主要使用的仪器设备有：钢卷尺、套管尺、经纬仪（全站仪）、水准仪、移动式（光学）径向偏差测量仪、垂准仪、量油尺、温度计、测厚仪等。辅助设备有：盒尺、钢板尺、塔尺、磁性表座、拉力计、试油膏等。5、容量计量单位6、容量计量单位7、容量与温度的关系8、容量与温度的关系浮顶油罐精度0.2%立式金属油罐拱顶油罐精度0.2%铁路油罐精度0.7%容积计量卧式油罐汽车油罐精度0.7%原油计量油船精度0.4%静态系统地秤精度0.5%衡器称重电子轨道衡精度0.2%电子汽车衡精度0.5%3、原油静态计量定义原油静态计量器具，有立式金属油罐、铁路槽车、汽车槽车、船舱几种。计量时，是采用量油尺测取容器内所盛原油的液位高度，查取容器的容量表，确定出对应液位高度的原油体积量，然后进行原油的温度、压力修正计算，确定毛重并扣除含水，计算出原油的净质量。我国油罐内的液位测量，部分单位配置了浮子式液位计，但由于多种原因都没有应用。现在都是人工用量油尺测量罐内液位高度，用手工法取样，在实验室测量原油样品的密度与含水。5、原油静态计量器具拱顶油罐的两种结构形式原油罐车的一般结构液位直接测量示意图（即实高测量）第三节原油静态交接计量规程第三节原油静态交接计量规程检尺1、注意事项A、油罐交接计量时，检尺前应排放罐底部的游离水，检尺后不允许再放水；操作要点：1）、当尺锤接触液面时停止下尺；2）、在尺带上找准一整数刻度然后继续下尺，使该刻度线与检尺点对齐（重合）并读数，得下尺数。3）、要注意一经对齐并读数，千万不可再使尺下降，哪怕是1毫米，如果万一下降了，就要取消原对齐的刻线，重新确定对齐的刻线。4）、把尺提出读取浸油印处的数值，得浸油数，连续测量两次，误差不得超过±1mm，如果误差≤±1mm，取第一次测量值，超过±1mm重新检尺。测量油高等于检尺参照高度（称总高）减去空高。可用下式表达：h=H-H1+H2式中：h—油高(mm)；H—检尺口总高(mm)；H1—下尺数（mm)；H2—浸油数（mm）。测温油罐测温测温前，选择适当量程的温度计安放在测温盒内中部，并将测温盒从检尺点下到测温部位。对于在油罐内不需加温的油品，应罐内油品液面高度的1/2处，测温1次。油罐测温:对于在油罐内需要加温的油品，应按下列规定进行测温，然后取各次所测温度的算术平均值作为油品的平均温度。a当罐内油品液面高度超过检尺总高的1/2时，在罐内液面高度的1/6、1/2、5/6处，分别测温1次；b当罐内油品液面高度低于检尺总高的1/2时，在罐内液面高度的1/3、2/3处，各测温1次。取样油罐取样对液体石油产品的试样，宜在油罐内采取。取样方法按GB/T4756-1998《石油液体手工取样法》执行。取样前，应将取样器用被取的油品冲洗一次。把取样器降到罐内取样部位，拉开取样器木塞，待其充满油样后，提出取样器，将油样倒入备有标签的干净瓶内。密度测定油品密度的测定方法，按GB/T1884《石油和液体石油产品密度测定法（密度计法）》执行。对所采取的试样，均进行密度和温度的测定，每个试样连续测定2次，密度计读数估至0.0001克/厘米3，温度读准至0.2℃。原油含水测定
