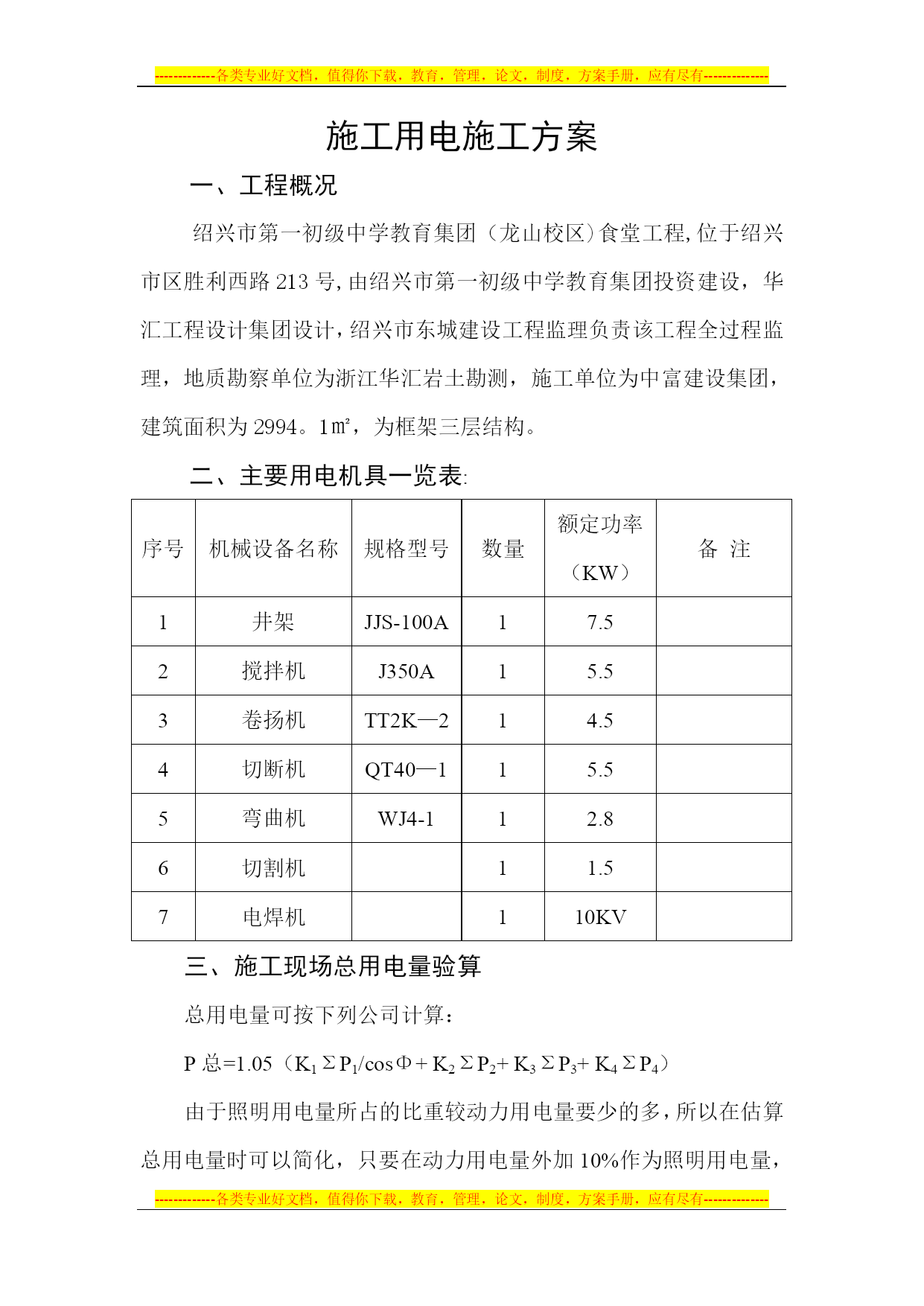

-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有---------------------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------绍兴一中施工用电施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载施工用电施工方案一、工程概况绍兴市第一初级中学教育集团（龙山校区)食堂工程,位于绍兴市区胜利西路213号,由绍兴市第一初级中学教育集团投资建设，华汇工程设计集团设计，绍兴市东城建设工程监理负责该工程全过程监理，地质勘察单位为浙江华汇岩土勘测，施工单位为中富建设集团，建筑面积为2994。1㎡，为框架三层结构。二、主要用电机具一览表:序号机械设备名称规格型号数量额定功率（KW）备注1井架JJS-100A17.52搅拌机J350A15.53卷扬机TT2K—214.54切断机QT40—115.55弯曲机WJ4-112.86切割机11.57电焊机110KV三、施工现场总用电量验算总用电量可按下列公司计算：P总=1.05（K1ΣP1/cosΦ+K2ΣP2+K3ΣP3+K4ΣP4）由于照明用电量所占的比重较动力用电量要少的多，所以在估算总用电量时可以简化，只要在动力用电量外加10%作为照明用电量，则：P总=1。1[1.05（K1ΣP1/cosΦ+K2ΣP2）⑴计算电动机的总额定功率:ΣP1=4。5+5。5+4.5+5。5+2.8+1。5=24.3KVΣP2=100KV+1×10KV=110KV计算总用电量查表取K1=0。6cosP=0。75K2=0。6P总=1。1×1。05[（0。6×P1/cosФ）+0。6×ΣP2]=1。155×[（0.6×24.3/0。75)+0.6×110=72.63KVA建设单位提供给施工现场用电量为300KV，能满足要求.四、导线截面计算1.Ⅰ线主要机械井架1台搅拌机1台电焊1台P1=7.5+5.5+2.8+1。5+5=22.3KVAK1ΣP1I线=3VcosФ其中K1=0.6K2=0.6COSФ=0.7522。3×1000×0.6I线=1.73×380×0。75=27。14A查施工手册，I线路可选用16MM2橡皮铜芯线。2.Ⅱ主要施工机械：井架套搅拌机台P1=7.5+5.5=13KVAK1ΣP1II线=3VcosФ其中K1=0。6K2=0.6COSФ=0.750。6×13×1000II线=1.73×380×0.75=15.82A查施工手册，II线路可选用16MM2橡皮铜芯线。III路主要施工机械：切割1台切断机1台电焊机1台1弯曲机1台P1=1×10+100=110KVAP2=2.8+5.5+2.8=11。1K1ΣP1III线=3VcosФ其中K1=0.6K2=0.6COSФ=0。750。6×11.1×1000+0.65×150×100III线=1.73×380×0。75=105.8A查施工手册,III路可选用35MM2橡皮铜芯线.五、施工用电安全技术措施1、接地与防雷⑴施工现场专用的中性点直接接地的电力线路中必须采用，TN-S接地接零保护系统，电气设备的金属外壳必须与专用保护接地线连接，配电室的零线或第一级漏电保护器侧的零线引出。⑵作防雷接地的电气设备，必须同时作重复接触.⑶施工现场的接地系统严禁得用大地作相线或零线。⑷保护零线不得装设开关或熔断丝.⑸保护零线应单独敷设，不作他用。重复接地线应与保护零线相连接。⑹保护零线的截面,应不小于工作零线的截面。⑺与电气设备相连接的保护零线为截面不小于2.5m2的绝缘多股铜线，保护零线标志为黄绿双色线。⑻接地、避雷电阻必须符合规范规定要求。⑼施工现场所有用电设备，除作保护接地接零件外必须在设备负荷线的首端处设置漏电保护装置。⑽机械设备上的避雷针长度应为1—2m。2、临时线路⑴临时用电采用三相五芯电缆.⑵电缆穿过道路均采用Ф50钢套，以确保电缆的正常使用。⑶配电线路采用自动开关作短路保护时，其过电流脱扣顺脱扣电流整定值，应不小于线路末端单向断路电流，并应能受短时过负荷电流。⑷装设过负荷保护的配电线路，而绝缘导线的允许载流量应不小于熔断器熔体额定电流或自动开关延时过流脱扣器脱扣电力整定值的12。5倍。3、配电箱及开关箱⑴动力配电箱与照明配电箱宜分开设置。⑵开关箱应由未级分配电箱配电。⑶总配电箱应设在靠近电源的地区.分配电箱应装在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过30m.开关箱与其控制的固定式用电设备的水平距离不宜超过3m。⑷配电箱、开关箱应装设在干燥、通风及
