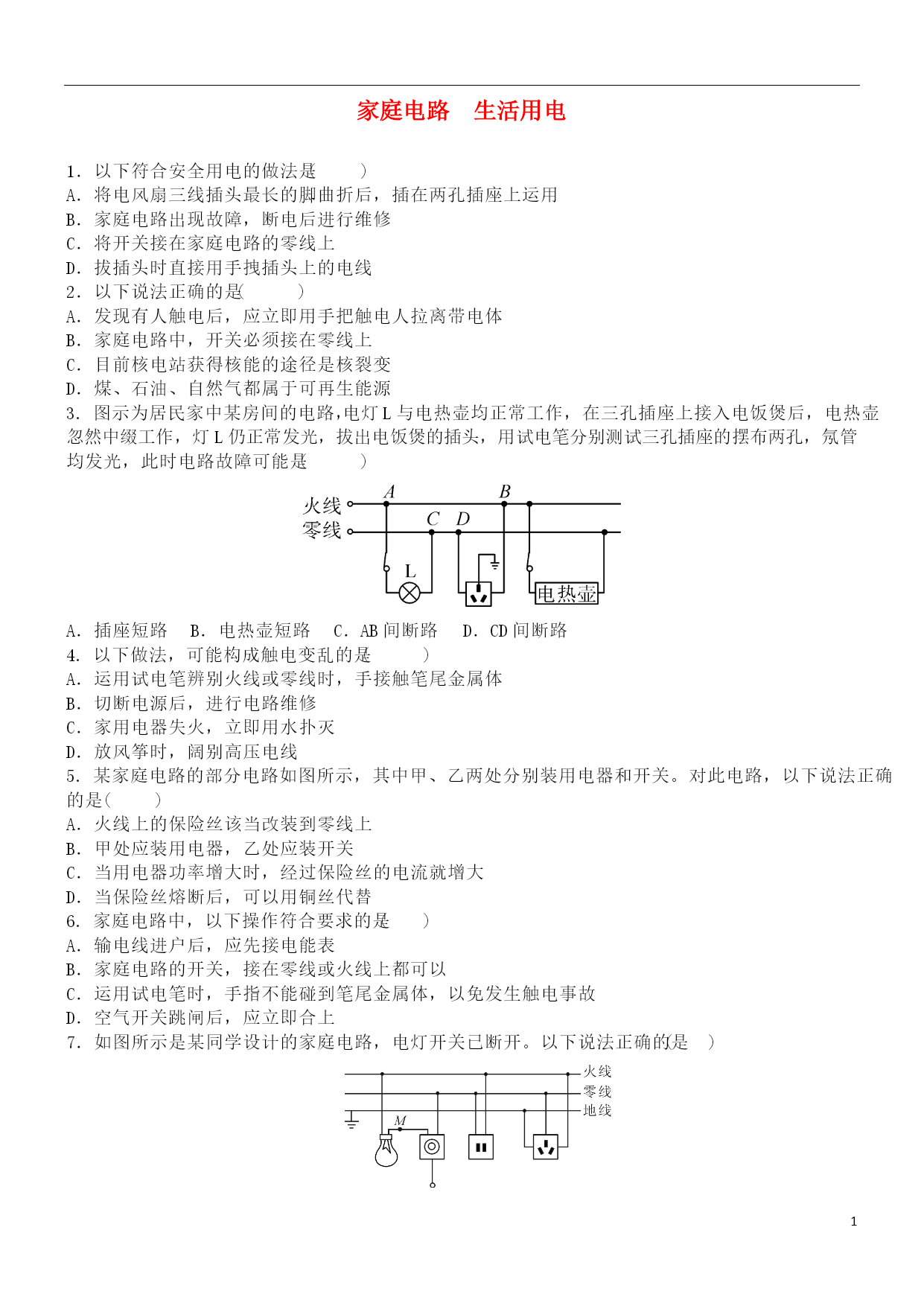

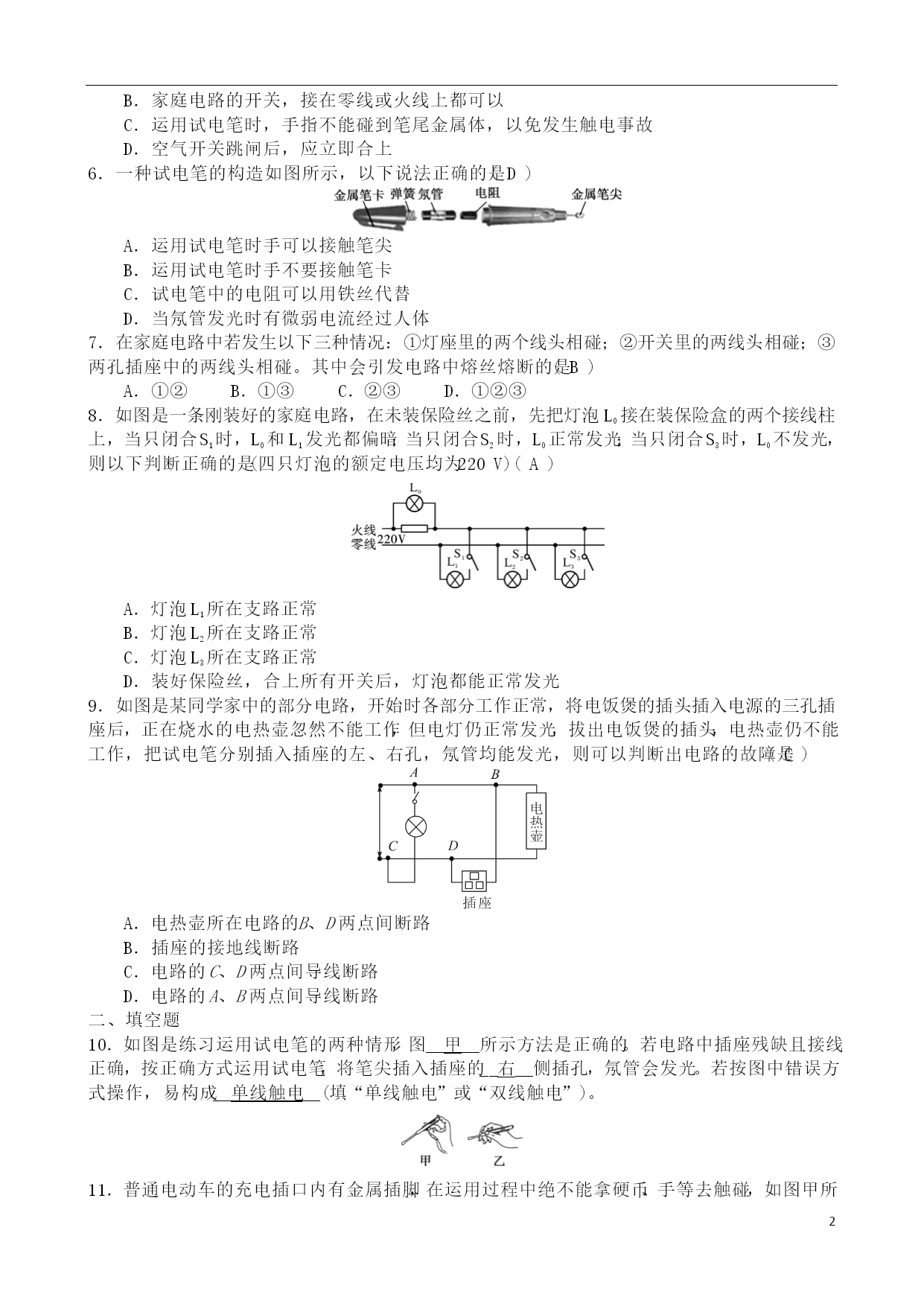

PAGEPAGE3家庭电路生活用电一、选择题1．关于家庭电路中的保险丝，以下说法错误的是(D)A．保险丝的熔点较低、电阻较大B．当电流过大时，保险丝能自动切断电路C．不能用铜丝代替保险丝D．保险丝不能用带有保险安装的空气开关代替2．如图所示是某同学设计的家庭电路，电灯开关已断开。以下说法正确的是(C)A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氛管发光3．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是(D)A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳经过插脚A与大地相连4．随着生活程度的不断进步，用电装备的运用越来越多，消弭用电安全隐患，人人有责。关于安全用电，以下做法中正确的是(C)A．在电线上晾衣服B．同时运用多个大功率用电器C．电冰箱的外壳接地D．导线破损仍继续运用5．家庭电路中，以下操作符合要求的是(A)A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．运用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上6．一种试电笔的构造如图所示，以下说法正确的是(D)A．运用试电笔时手可以接触笔尖B．运用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流经过人体7．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰。其中会引发电路中熔丝熔断的是(B)A．①②B．①③C．②③D．①②③8．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则以下判断正确的是(四只灯泡的额定电压均为220V)(A)A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光9．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶忽然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是(C)A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路二、填空题10．如图是练习运用试电笔的两种情形，图__甲__所示方法是正确的。若电路中插座残缺且接线正确，按正确方式运用试电笔，将笔尖插入插座的__右__侧插孔，氖管会发光。若按图中错误方式操作，易构成__单线触电__(填“单线触电”或“双线触电”)。11．普通电动车的充电插口内有金属插脚，在运用过程中绝不能拿硬币、手等去触碰，如图甲所示。(1)图乙是某种电动车的局部电路图。如图硬币碰到充电插口的两个金属插脚，就会构成蓄电池__短__路。(2)这类电动车的蓄电池总电压为48V，人体不能触碰蓄电池两极，缘由是__会构成触电变乱__。(3)对蓄电池充电时，蓄电池相当于电路中的__用电器__(填“电源”“用电器”“开关”或“导线”)。12．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是__地线__(填“火线”“零线”或“地线”)；你认为这根插头做长点的次要目的是__先接通地线后断开地线，确保用电安全__。13．如图所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，阐明D、E间__断路__。若试电笔接触A至F各点都发光，阐明__进户零线断路__。14．如图所示的家庭电路中，火线与零线间的电压为__220__V。电路中的两个插座连接方式是__并__联。电路中有一处连接错误，这个错误是__开关和灯泡连接错误__。
