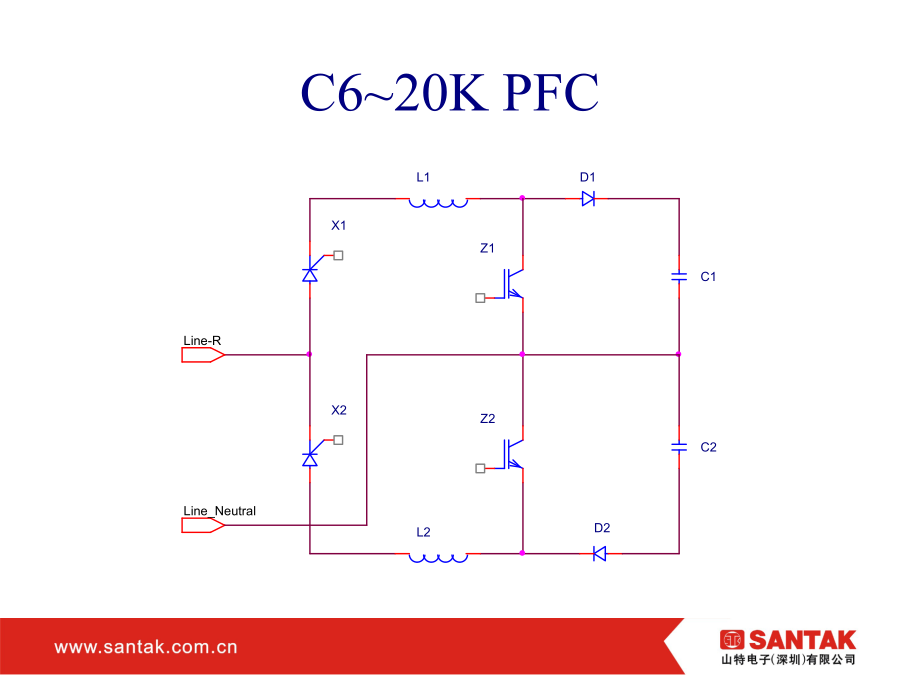

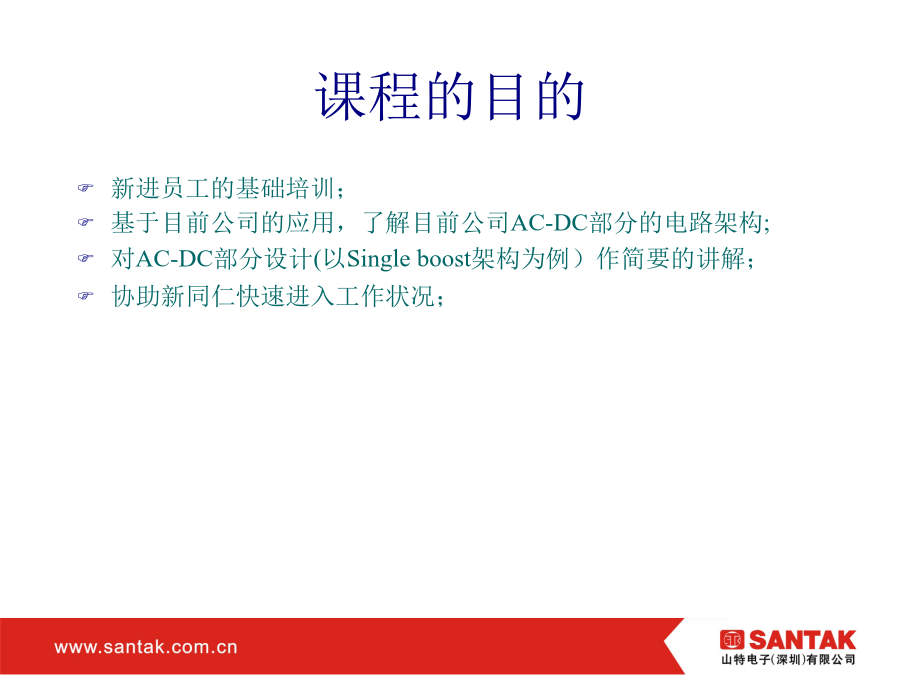

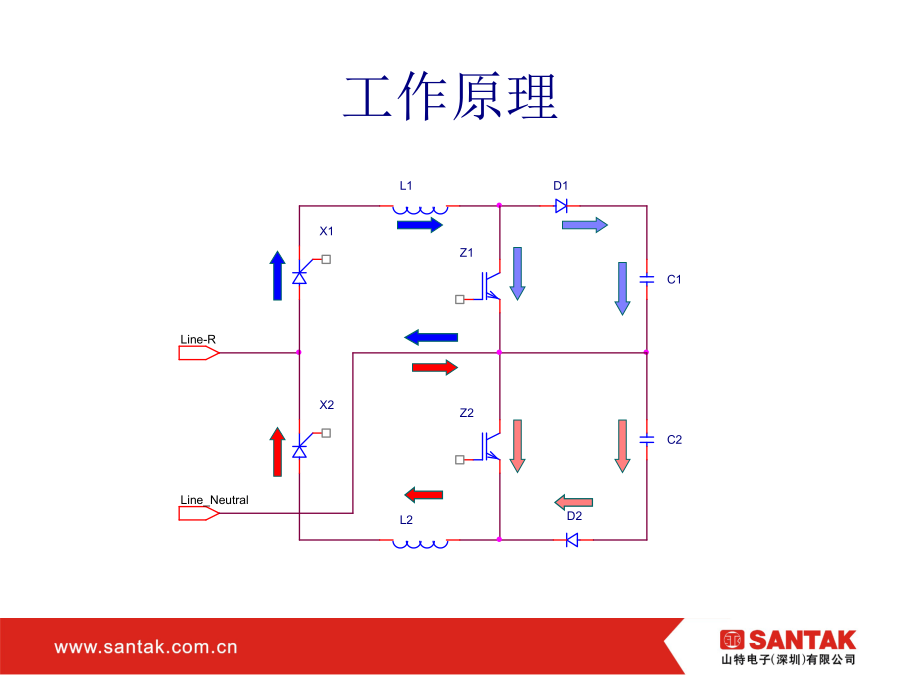

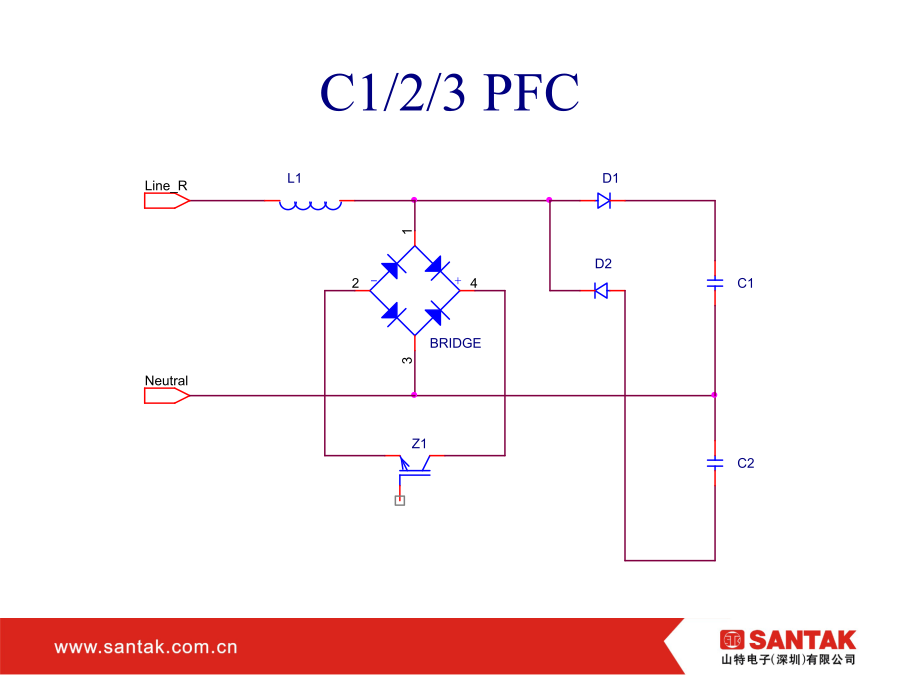

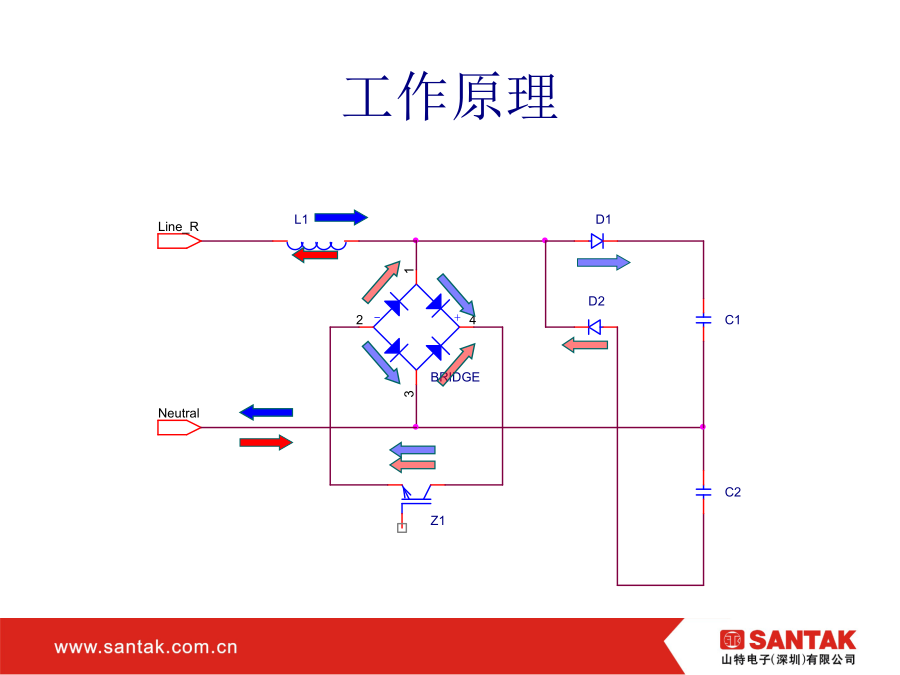

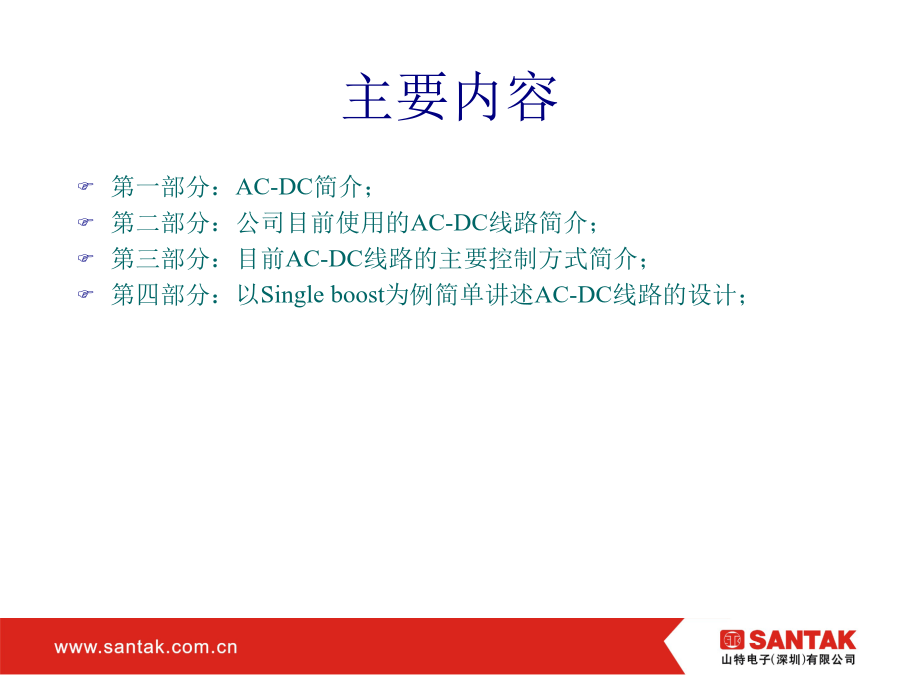

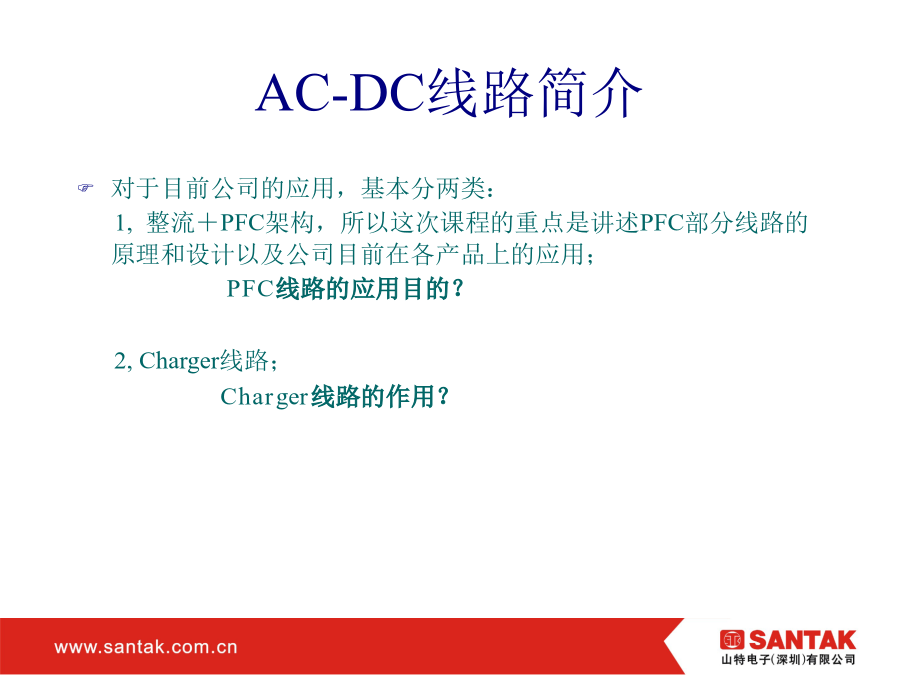

山特电子（深圳）有限公司应届工程师入职培训课程的目的主要内容AC-DC线路简介AC-DC线路在公司产品中应用C1/2/3PFC工作原理C6~20KPFC工作原理ChargerC1/2/3KFlyback3A3-15KBuckC6~20KBuck-boostPFC架构的主要控制模式PFC架构的机种控制模式峰值电流控制-控制电路峰值电流控制-电感电流波形电流滞环控制-控制电路电流滞环控制-电感电流波形平均电流控制-控制电路平均电流控制-电感电流波形三种控制方法的比较SingleboostTopology已知：输出功率Po＝2.8KW；BUS电压Vbus＝400V；整机效率η＝90％；输入市电最低电压Vinmin＝170V；允许PFC电流波动ᇫI％＝20％；开关频率fs＝80000Hz市电掉电维持时间Tmaintain=10ms允许最大BUS纹波ᇫVbus=7.5V，最低BUS电压Vbusmin=350V；连续模式下电感最小值：单Boost电路BUS电容的选择单Boost电路BUS电容的选择单Boost电路BUS电容的选择注意事项
