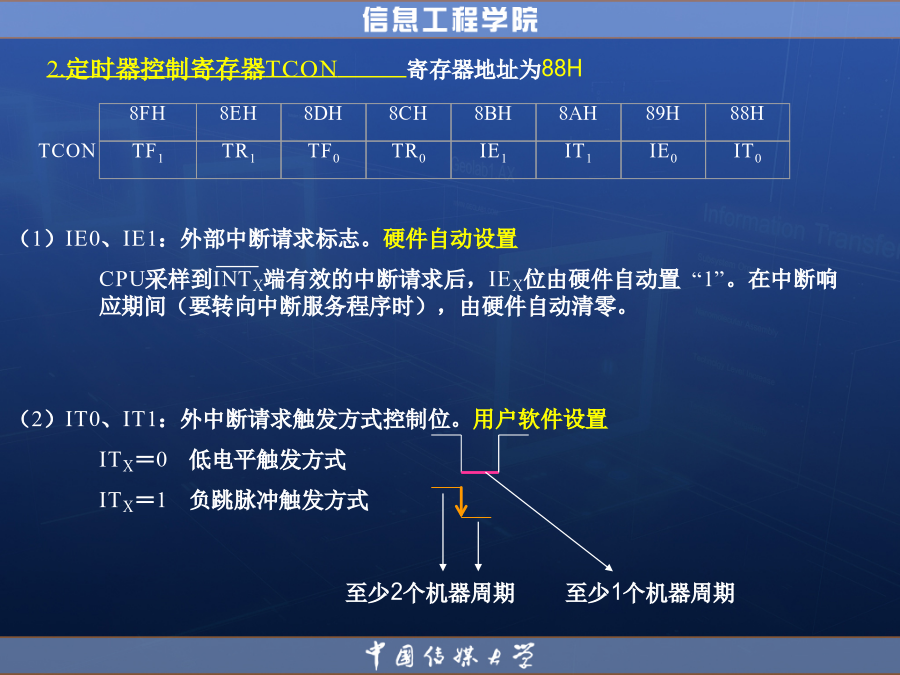

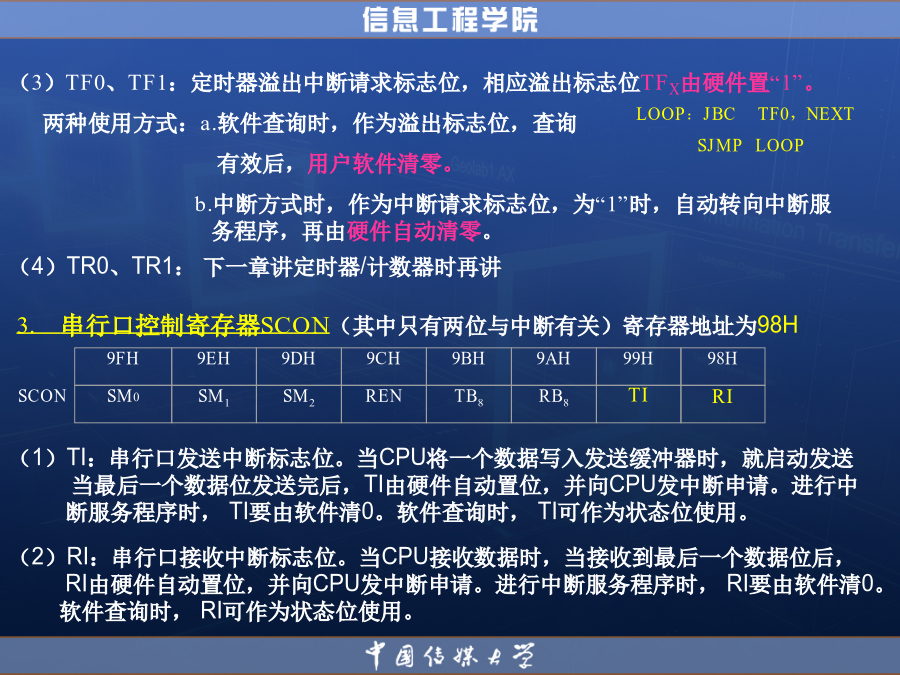

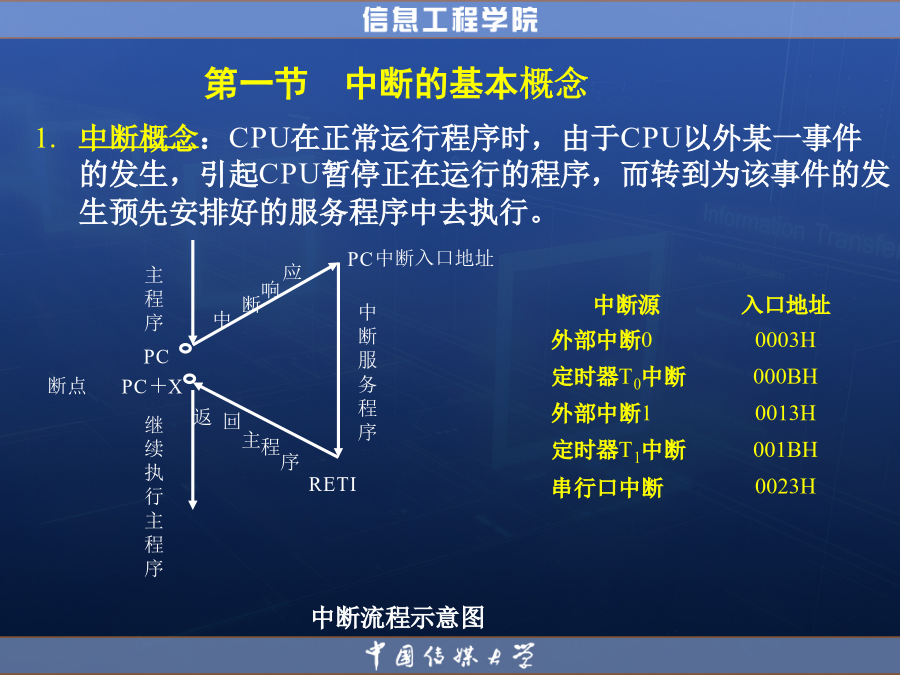

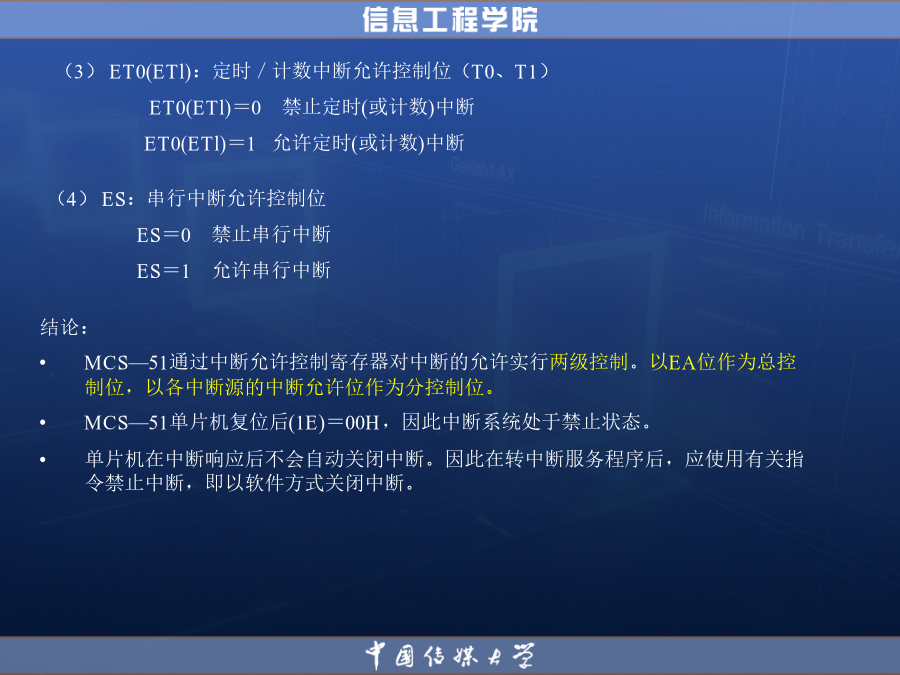

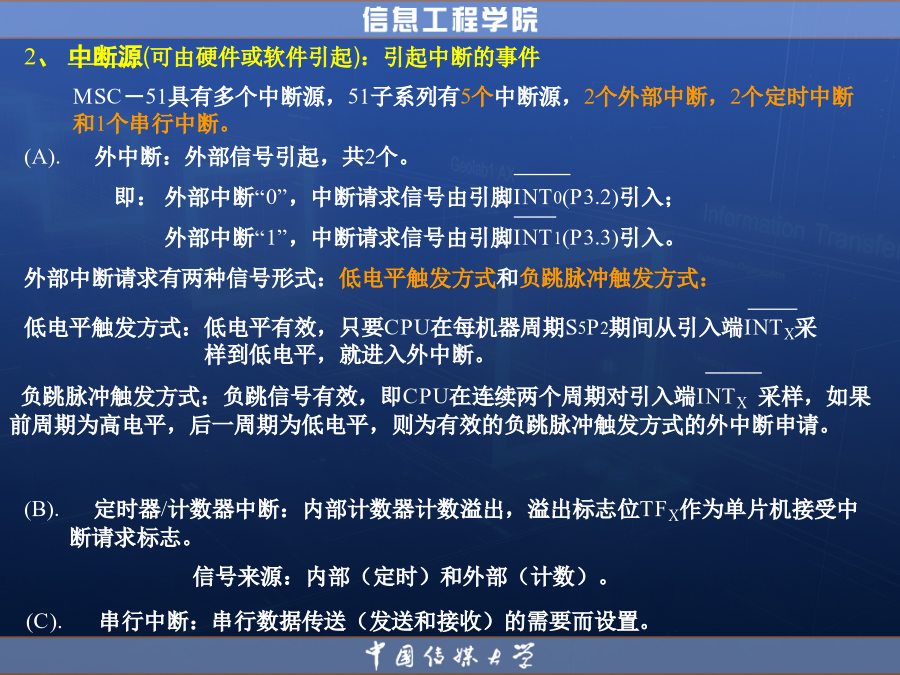

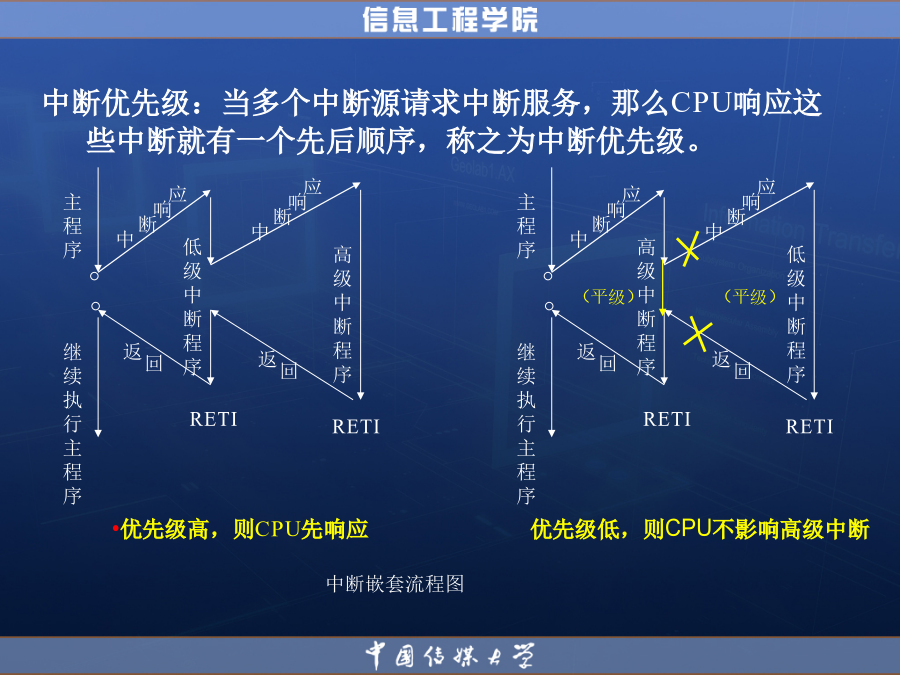

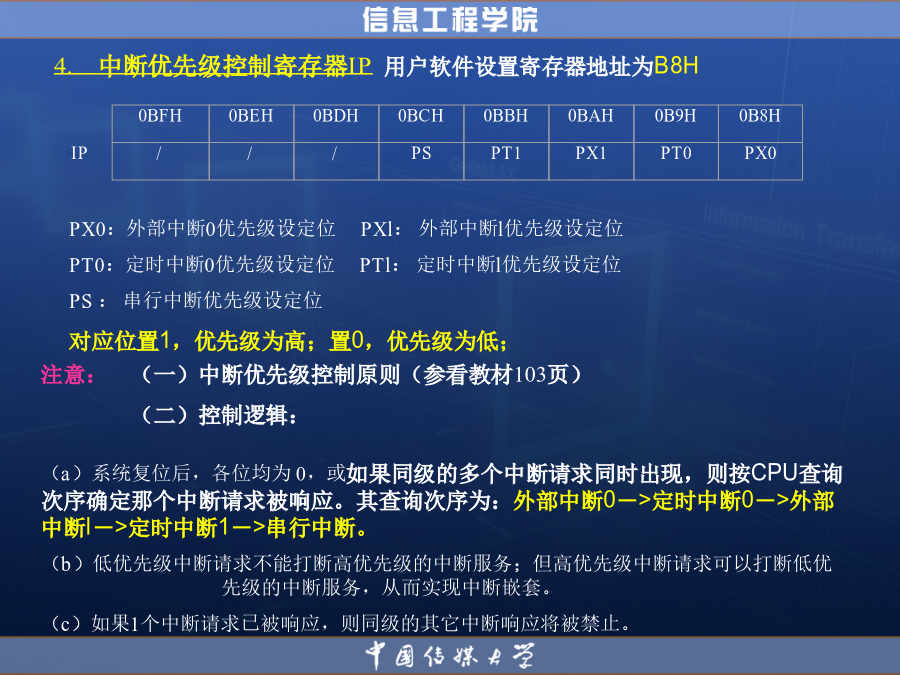

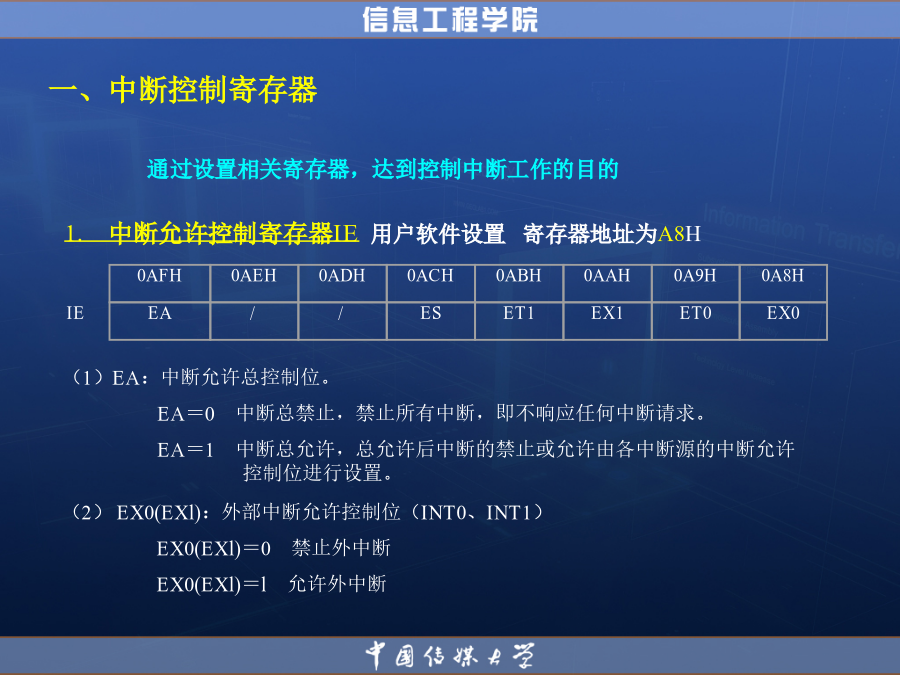

第五章1单片机的中断系统第一节中断的基本概念2、中断源(可由硬件或软件引起)：引起中断的事件IE------中断允许控制寄存器，TCON----定时控制寄存器，SCON----串行口控制寄存器。IP------中断优先级控制寄存器，（4）ES：串行中断允许控制位ES＝0禁止串行中断ES＝1允许串行中断2.定时器控制寄存器TCON寄存器地址为88H（3）TF0、TF1：定时器溢出中断请求标志位，相应溢出标志位TFX由硬件置“1”。两种使用方式：a.软件查询时，作为溢出标志位，查询有效后，用户软件清零。b.中断方式时，作为中断请求标志位，为“1”时，自动转向中断服务程序，再由硬件自动清零。4.中断优先级控制寄存器IP用户软件设置寄存器地址为B8H中断嵌套流程图自5.中断初始化和中断控制寄存器状态逻辑设置二、中断响应过程3.中断响应过程：如果满足中断响应条件且不存在中断封锁情况，则CPU进入中断响应周期。完成以下工作：a.将响应的优先级状态触发器置1。4.中断响应时间：从中断请求产生到CPU转到相应的中断服务程序的入口地址所需的时间。1、基本响应时间（3个机器周期）（1）查询中断标志：1个机器周期；（2）转去执行中断服务程序：2个机器周期结论：一般的中断响应时间都是3～8个机器周期。但是如果出现同级或是高级中断正在响应或是服务中，则响应时间无法计算。一般应用中，中断响应时间无需计算，只有在精确定时的应用场合，才需要计入中断响应时间，保证定时的精确。三中断服务程序中断都是在运行主程序时发生的，是主程序的随机事件，是否允许发生以及如何发生，都应该在主程序中预先设置，这就是中断初始化。中断服务程序：从入口地址开始执行一直到返回指令RETI为止。需注意的问题：ORG0000HLJMPMAINORG0013HLJMPEXINT1ORG0050HEXINT1:CLREA;关中断PUSHACCPUSHPSW;现场保护SETBEA;开中断中断服务程序CLREA;关中断POPPSWPOPACC;现场恢复SETBEA;开中断RETI;中断返回ORG0100HMAIN:…………………….3.中断返回中断处理程序后最后一条指令必须是中断返回指令RETI。执行该指令时：a.将“优先级状态触发器”复位为0；b.从堆栈栈顶弹出断点地址，装入PC，从而返回主程序。ORG0000HLJMPMAINORG0050HMAIN:……………….LCALLSUB……………….……………….SJMP$SUB:……………..RETI；能正确运行吗？四、中断请求的撤消串行中断软件撤消：一项内容：标志位清“0”，中断响应后，需要先分别测试TI和RI的状态（只有一个串行中断入口地址），判断完是接收操作还是发送操作后，再软件清“0”。第三节中断系统的应用例：硬件电路如图，通过8051单片机的P1口控制8个LED做左移和右移发光，当中断来时（按下/INT0），使8个LED闪烁5次.ORG0000HAJMPMAINORG0003HAJMPEXT0ORG0030HMAIN:SETBEX0;CPU开中断SETBEAMOVSP,#70H；重设堆栈指针LOOP:MOVA,#0FFH；左移初值CLRCMOVR2,#08H；设左移8次LP1:RLCAMOVP1,A；输出至P1口ACALLDELAY；延时0.2秒DJNZR2,LP1MOVR2,#07H；设右移7次DELAY:MOVR5,#20;延时0.2m子程序D1:MOVR6,#20D2:MOVR7,#248D3:DJNZR7,D3DJNZR6,D2DJNZR5,D1RETEND思考题
