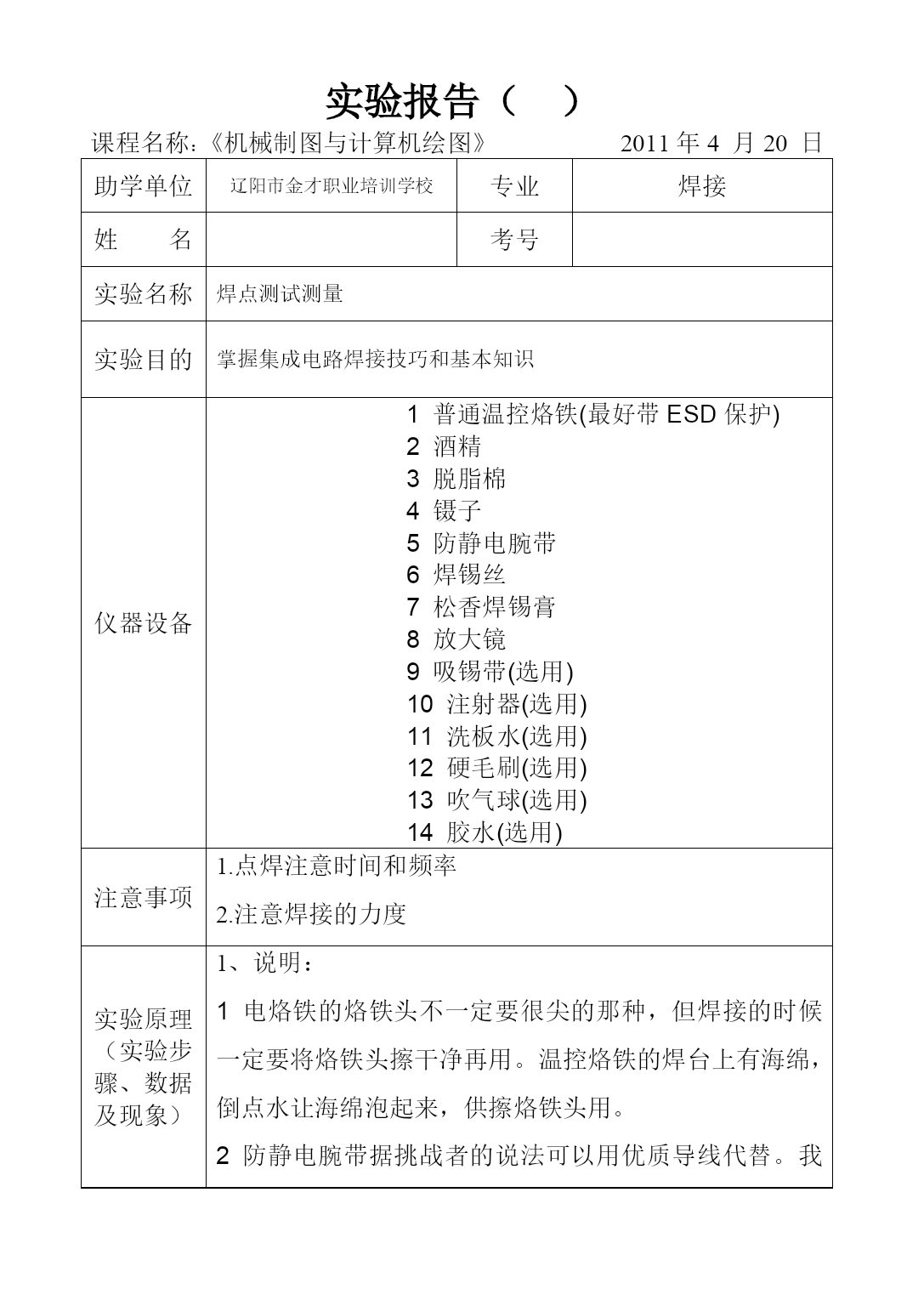

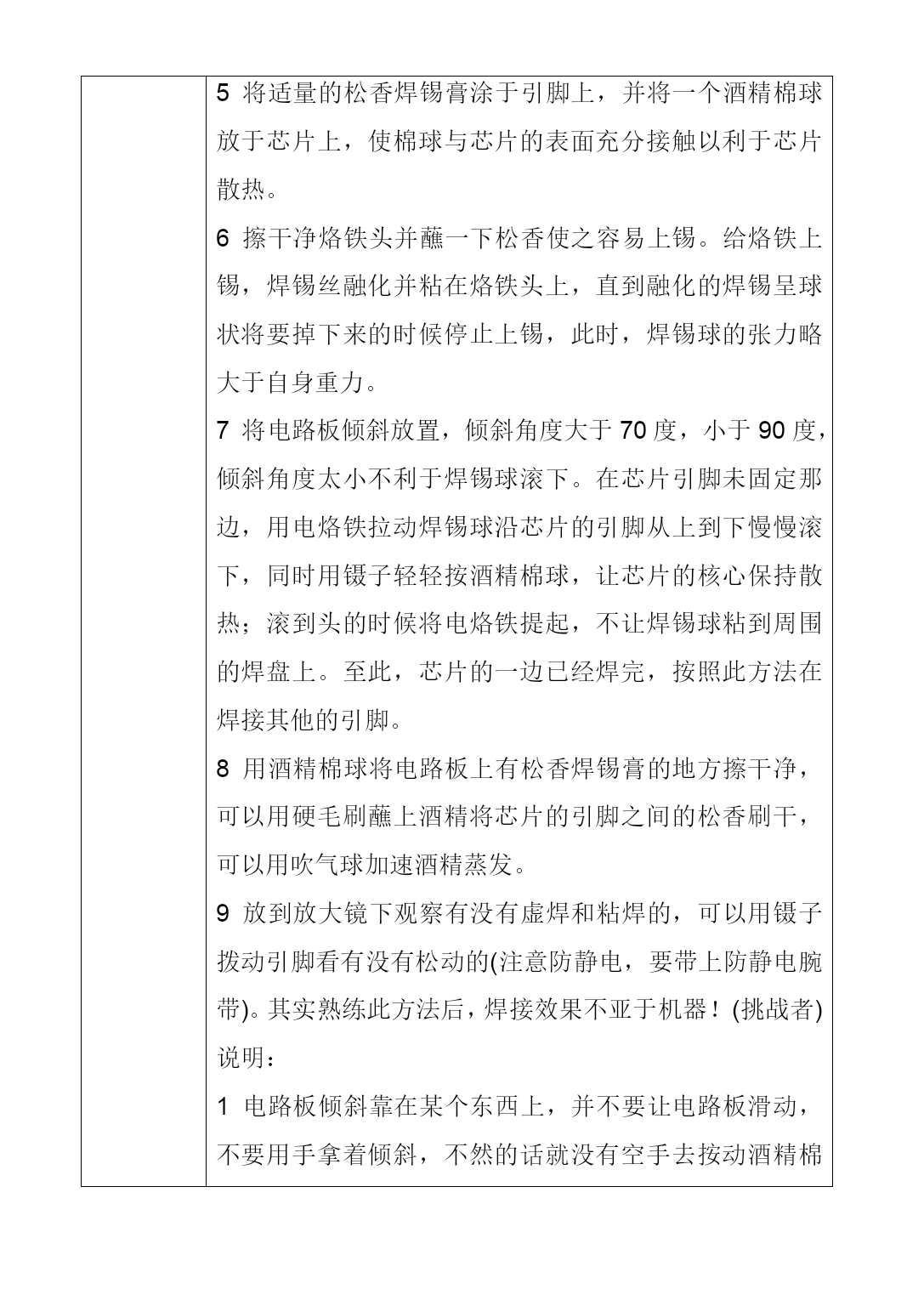

辽宁省高等教育自学考试专业实验报告书课程名称：《机械制图与计算机绘图》助学单位姓名准考证号成绩年月实验报告（）课程名称：《机械制图与计算机绘图》2011年4月20日助学单位辽阳市金才职业培训学校专业焊接姓名考号实验名称焊点测试测量实验目的掌握集成电路焊接技巧和基本知识仪器设备1普通温控烙铁(最好带ESD保护)2酒精3脱脂棉4镊子5防静电腕带6焊锡丝7松香焊锡膏8放大镜9吸锡带(选用)10注射器(选用)11洗板水(选用)12硬毛刷(选用)13吹气球(选用)14胶水(选用)注意事项点焊注意时间和频率注意焊接的力度实验原理（实验步骤、数据及现象）说明：1电烙铁的烙铁头不一定要很尖的那种，但焊接的时候一定要将烙铁头擦干净再用。温控烙铁的焊台上有海绵，倒点水让海绵泡起来，供擦烙铁头用。2防静电腕带据挑战者的说法可以用优质导线代替。我的做法是：将2米左右同轴电缆的两头剥皮露出里面的铜芯，铜芯长度约25厘米。剥皮的时候不要破坏同轴电缆的屏蔽铜线，将屏蔽铜线压扁可以代替吸锡带用！3买不到松香焊锡膏的话，也可以将固体松香溶解到酒精中代替。6焊锡丝不必很细，1.0mm的即可。以前以为焊锡丝要很细就买了0.5mm的，现在觉得用这种方法没有必要。7放大镜最小为4倍，头戴式和台式都可以，我用的是台式放大镜(里面带日光灯)。8吹气球的具体名字我不太清楚，我用的是带尖嘴的橡皮小球，用来使酒精快速蒸发。二操作步骤1将脱脂棉团成若干小团，大小比IC的体积略小。如果比芯片大了焊接的时候棉团会碍事。2用注射器抽取一管酒精，将脱脂棉用酒精浸泡，待用。3电路板不干净的话，先用洗板水洗净。将电路板焊接芯片的地方涂上一点点胶水，用于粘住芯片。4将自制的防静电导线戴到拿镊子的那只手腕上，另一端放于地上。用镊子(最好不要用手直接拿芯片)将芯片放到电路板上，目视将芯片的引脚和焊盘精确对准，目视难分辨时还可以放到放大镜下观察有没有对准。电烙铁上少量焊锡并定位芯片(不用考虑引脚粘连问题)，定为两个点即可(注意：不是相邻的两个引脚)。5将适量的松香焊锡膏涂于引脚上，并将一个酒精棉球放于芯片上，使棉球与芯片的表面充分接触以利于芯片散热。6擦干净烙铁头并蘸一下松香使之容易上锡。给烙铁上锡，焊锡丝融化并粘在烙铁头上，直到融化的焊锡呈球状将要掉下来的时候停止上锡，此时，焊锡球的张力略大于自身重力。7将电路板倾斜放置，倾斜角度大于70度，小于90度，倾斜角度太小不利于焊锡球滚下。在芯片引脚未固定那边，用电烙铁拉动焊锡球沿芯片的引脚从上到下慢慢滚下，同时用镊子轻轻按酒精棉球，让芯片的核心保持散热；滚到头的时候将电烙铁提起，不让焊锡球粘到周围的焊盘上。至此，芯片的一边已经焊完，按照此方法在焊接其他的引脚。8用酒精棉球将电路板上有松香焊锡膏的地方擦干净，可以用硬毛刷蘸上酒精将芯片的引脚之间的松香刷干，可以用吹气球加速酒精蒸发。9放到放大镜下观察有没有虚焊和粘焊的，可以用镊子拨动引脚看有没有松动的(注意防静电，要带上防静电腕带)。其实熟练此方法后，焊接效果不亚于机器！(挑战者)说明：1电路板倾斜靠在某个东西上，并不要让电路板滑动，不要用手拿着倾斜，不然的话就没有空手去按动酒精棉球了。三几种焊接方法的比较1点焊：需要用比较尖的烙铁头对着每个引脚焊接，对电烙铁的要求较高，而且焊接速度慢，还有可能虚焊和粘焊。2拖焊：比点焊速度快，个人感觉焊接效果没有拉焊好，有时候引脚上的焊锡不均匀，而且可能会粘焊。3拉焊：需要的工具都很一般，特别是电烙铁，在焊接过程中烙铁头并没有接触焊盘而是焊锡球。由于焊锡球的张力，各个引脚上的焊锡很均匀且不多，很美观！速度嘛，熟练以后相对拖焊要快一点。此方法可谓是一种简捷可靠而又廉价的焊接方法！四小结根据实践，个人认为此方法很适合超密间距贴片元件的焊接。对于像SO这类引脚间距相对大一点的芯片，似乎引脚上会有点锯齿点，可能是我操作不熟练的缘故吧。我是先拿我的44B0开发板上MAX202-SO8做实验的，然后用此方法焊接了PDIUSBD12,HY29LV160,HY57V641620效果都很好。44B0芯片还没到啊。结果分析及讨论实验结果：讨论块的定义：可以先在图形中定义块名，然后用写块（Wblock）也可以用写块（Wblock）命令直接将所要的图块写入文件。插入点的选择：插入点选图块与其它图形对齐的点，入本实验中先择两个图块分另选择A、B两点作为插入点。图线的可见性：绘制装配图的时候，线的可见性很重要，要知道哪些线是可见的，哪些线是不可见的。报告成绩得分：教师签字：年月日
