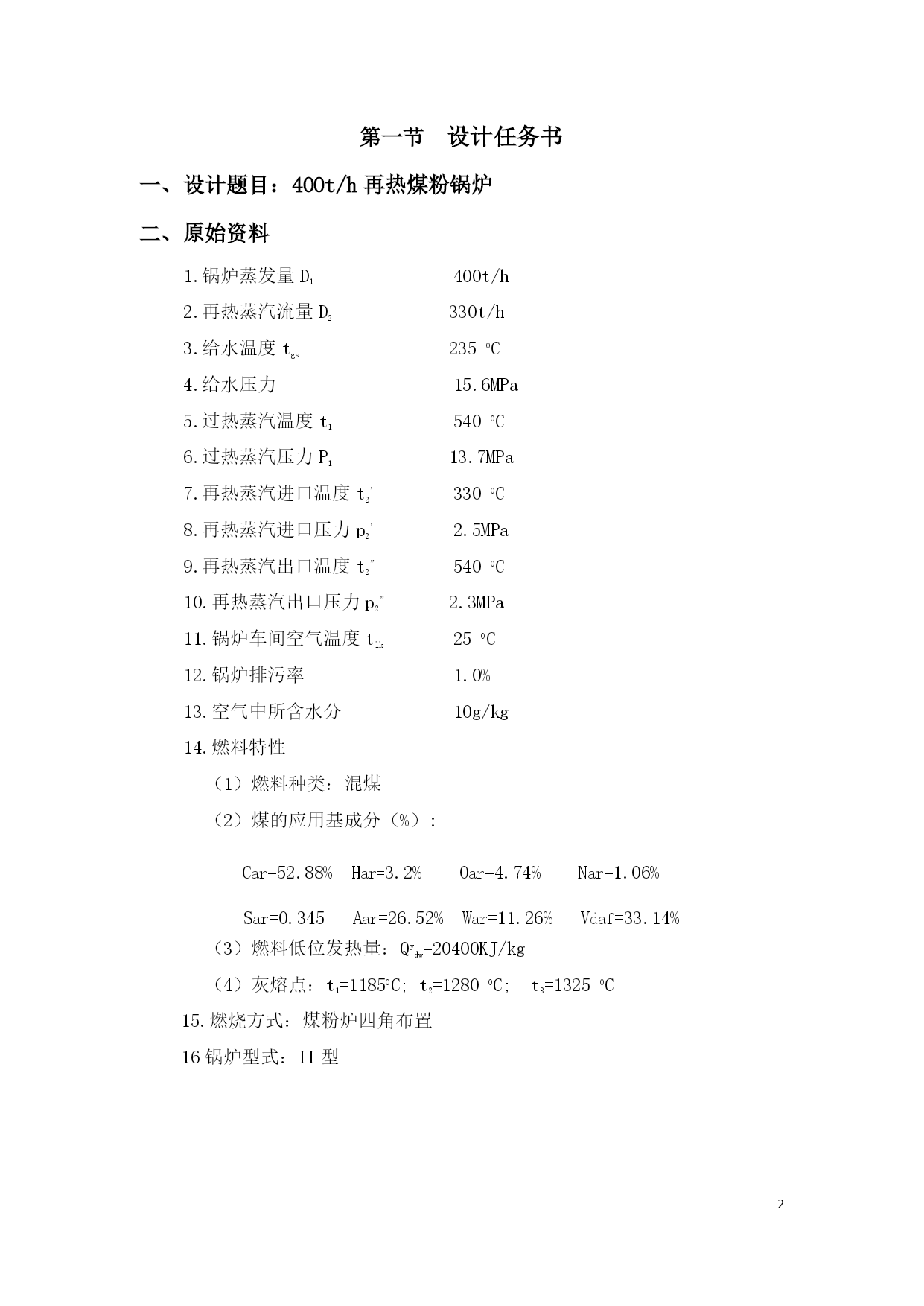

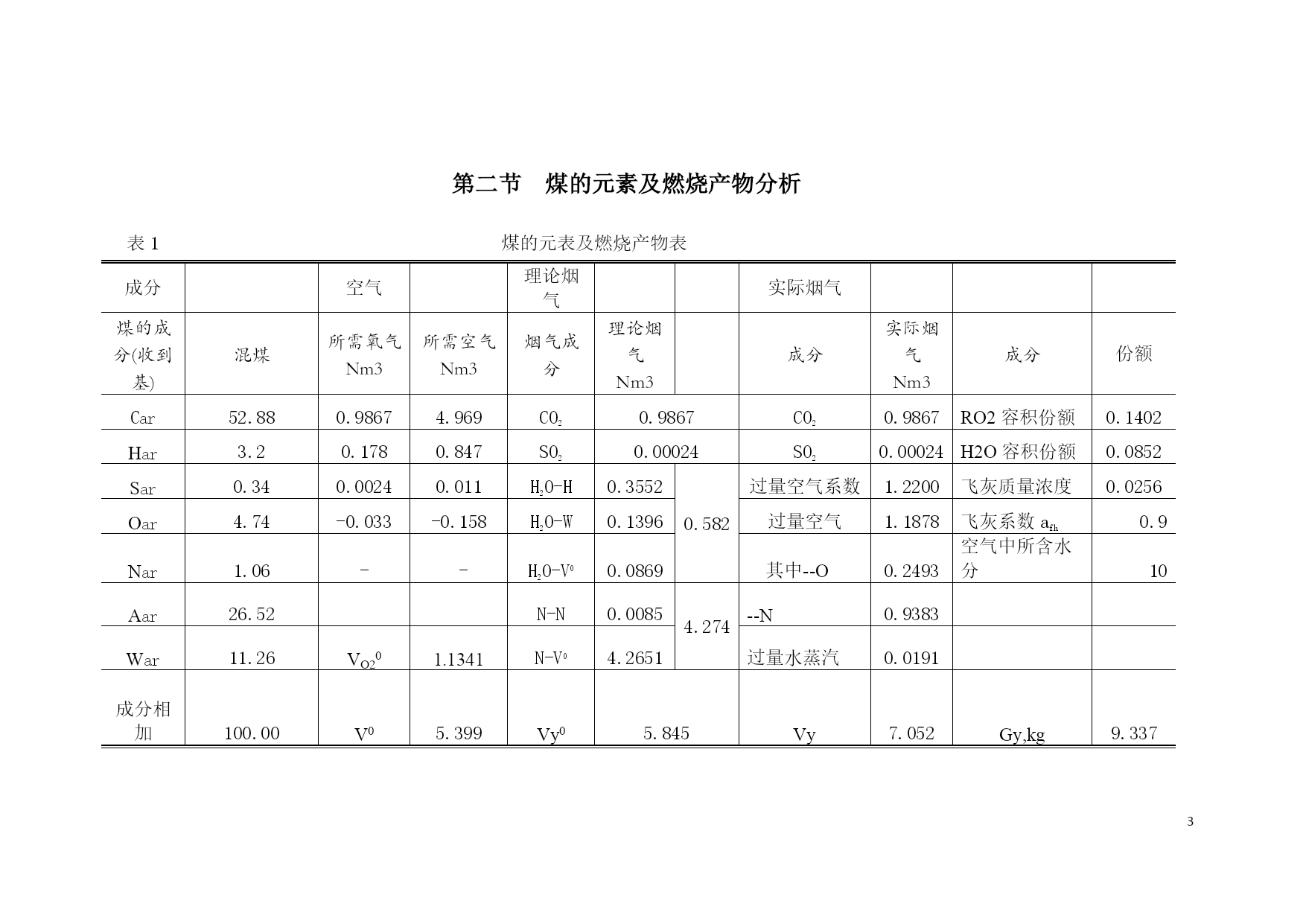

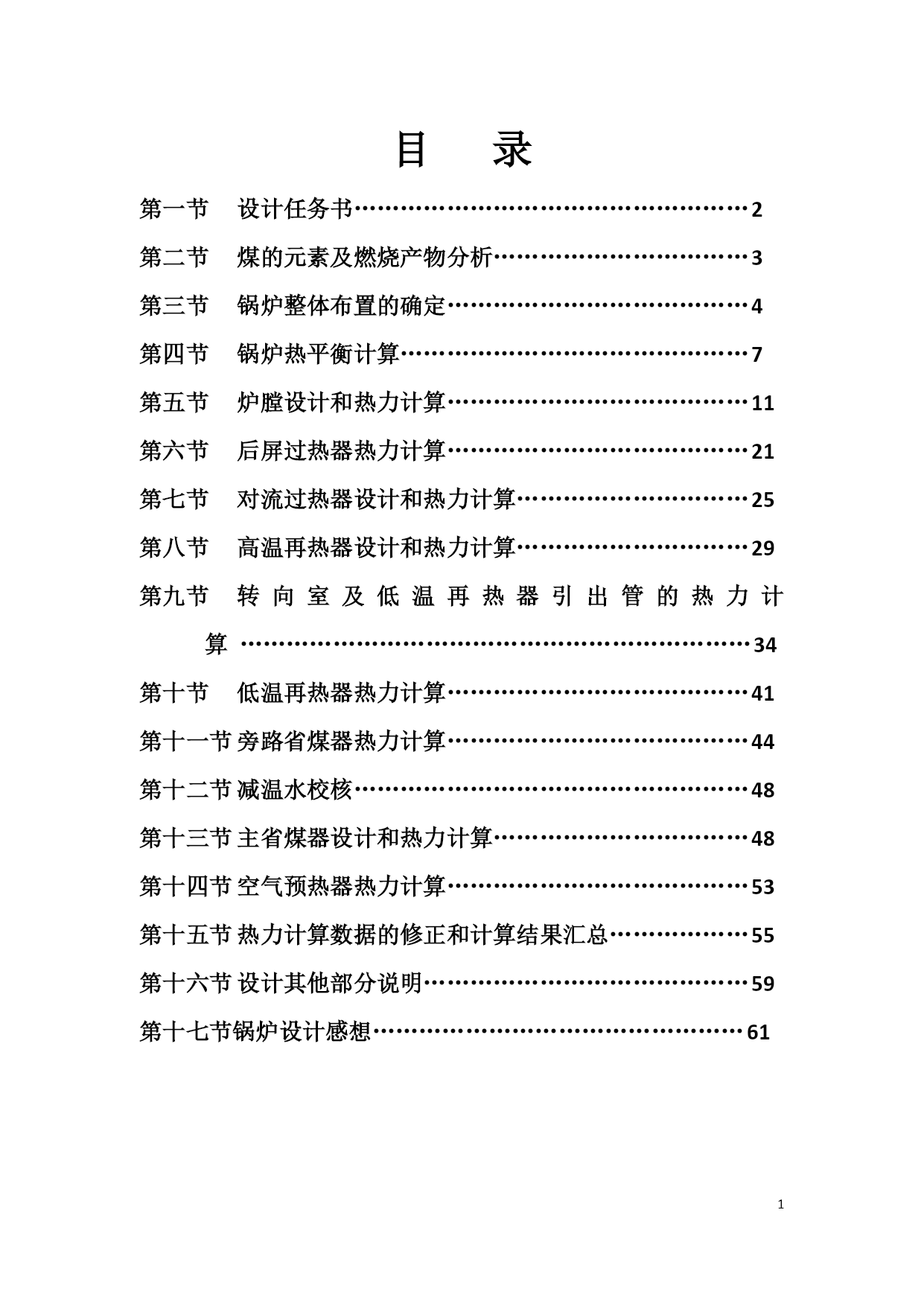

PAGE\*MERGEFORMAT61锅炉课程设计任务书姓名：张世东学号：03007131目录设计任务书……………………………………………2煤的元素及燃烧产物分析……………………………3锅炉整体布置的确定…………………………………4锅炉热平衡计算………………………………………7炉膛设计和热力计算…………………………………11后屏过热器热力计算…………………………………21对流过热器设计和热力计算…………………………25高温再热器设计和热力计算…………………………29转向室及低温再热器引出管的热力计算…………………………………………………………34低温再热器热力计算…………………………………41旁路省煤器热力计算…………………………………44减温水校核……………………………………………48主省煤器设计和热力计算……………………………48空气预热器热力计算…………………………………53热力计算数据的修正和计算结果汇总………………55设计其他部分说明……………………………………59第十七节锅炉设计感想…………………………………………61第一节设计任务书一、设计题目：400t/h再热煤粉锅炉二、原始资料1.锅炉蒸发量D1400t/h2.再热蒸汽流量D2330t/h3.给水温度tgs235OC4.给水压力15.6MPa5.过热蒸汽温度t1540OC6.过热蒸汽压力P113.7MPa7.再热蒸汽进口温度t2’330OC8.再热蒸汽进口压力p2’2.5MPa9.再热蒸汽出口温度t2”540OC10.再热蒸汽出口压力p2”2.3MPa11.锅炉车间空气温度tlk25OC12.锅炉排污率1.0%13.空气中所含水分10g/kg14.燃料特性（1）燃料种类：混煤（2）煤的应用基成分（%）:Car=52.88%Har=3.2%Oar=4.74%Nar=1.06%Sar=0.345Aar=26.52%War=11.26%Vdaf=33.14%（3）燃料低位发热量：Qydw=20400KJ/kg（4）灰熔点：t1=1185OC;t2=1280OC;t3=1325OC15.燃烧方式：煤粉炉四角布置16锅炉型式：II型第二节煤的元素及燃烧产物分析表1煤的元表及燃烧产物表成分空气理论烟气实际烟气煤的成分(收到基)混煤所需氧气Nm3所需空气Nm3烟气成分理论烟气Nm3成分实际烟气Nm3成分份额Car52.880.98674.969CO20.9867CO20.9867RO2容积份额0.1402Har3.20.1780.847SO20.00024SO20.00024H2O容积份额0.0852Sar0.340.00240.011H2O-H0.35520.582过量空气系数1.2200飞灰质量浓度0.0256Oar4.74-0.033-0.158H2O-W0.1396过量空气1.1878飞灰系数afh0.9Nar1.06--H2O-V00.0869其中--O0.2493空气中所含水分10Aar26.52N-N0.00854.274--N0.9383War11.26VO201.1341N-V04.2651过量水蒸汽0.0191成分相加100.00V05.399Vy05.845Vy7.052Gy,kg9.337第三节锅炉整体布置的确定一、锅炉总体概况锅炉为单汽包，自然循环煤粉炉，呈型分布，适应露天。汽包中心线标高为42300mm，布置在炉前距水冷壁中心线2660mm处，采用四根419×36mm大直径下降管。炉膛由密封良好的60×6mm的鳍片管膜式水冷壁组成，炉膛截面深×宽=8380×9600mm，宽深比为1.086，近似正方形。燃烧器呈四角大小双切圆布置。炉膛上部出口处，沿炉膛宽度方向布置6片前屏过热器，横向节距是1350mm，其后布置16片后屏过热器，横向节距是630mm。高温对流过热器布置在后屏后面，位于折焰角的斜坡上，低温过热器由测墙包覆管、后墙包覆管以及炉顶包覆管组成。再热器分为高、低两组，分别位于水平烟道和尾部竖烟井。全部受热面采用悬吊和支承相结合的方式。竖烟井深度为7500mm，其上部由隔墙省煤器管分为2个烟道，主烟道和旁路烟道，相应设置低再和旁省。低再受热面载荷通过悬吊管由炉膛钢架承重，受热面向下膨胀。省煤器由旁省和隔墙省以及置于竖烟井下部的主省煤器组成。旁省以及隔墙省为悬吊式，主省则由三根钢价支撑，搁置在水泥构架梁上。2台回转式空预直接安置在9m的运转层上，由水平烟道连接，置于尾部竖烟井的后侧。锅炉烟井周围有管子包覆，采用重力载荷小、厚度薄的敷管炉墙，除尾部空预、烟风道、灰斗以及主省外锅炉的全部受热面载荷均悬吊在
