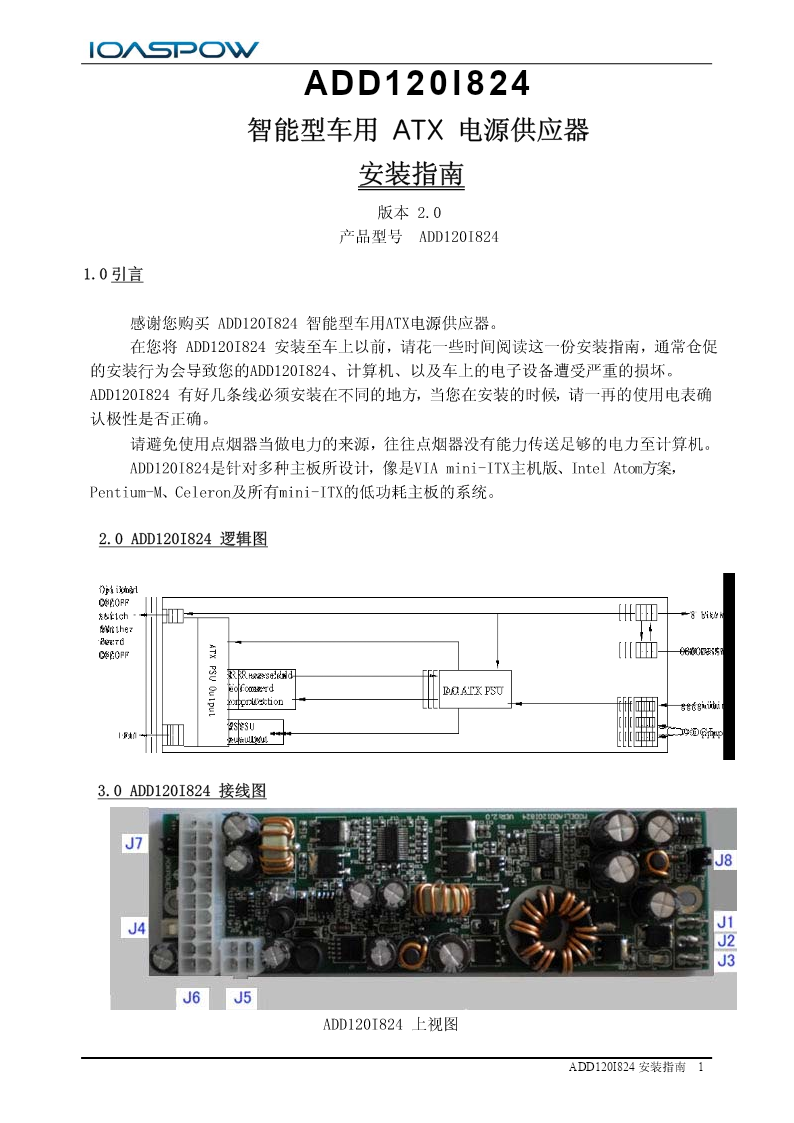

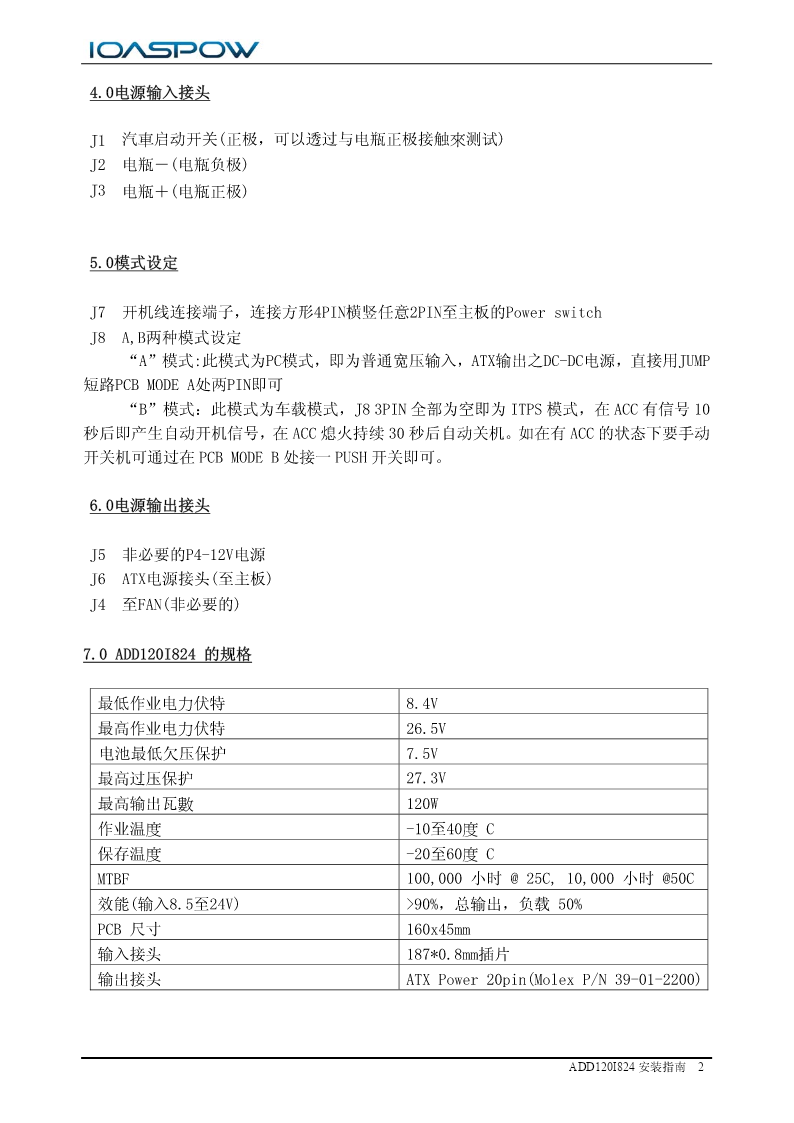

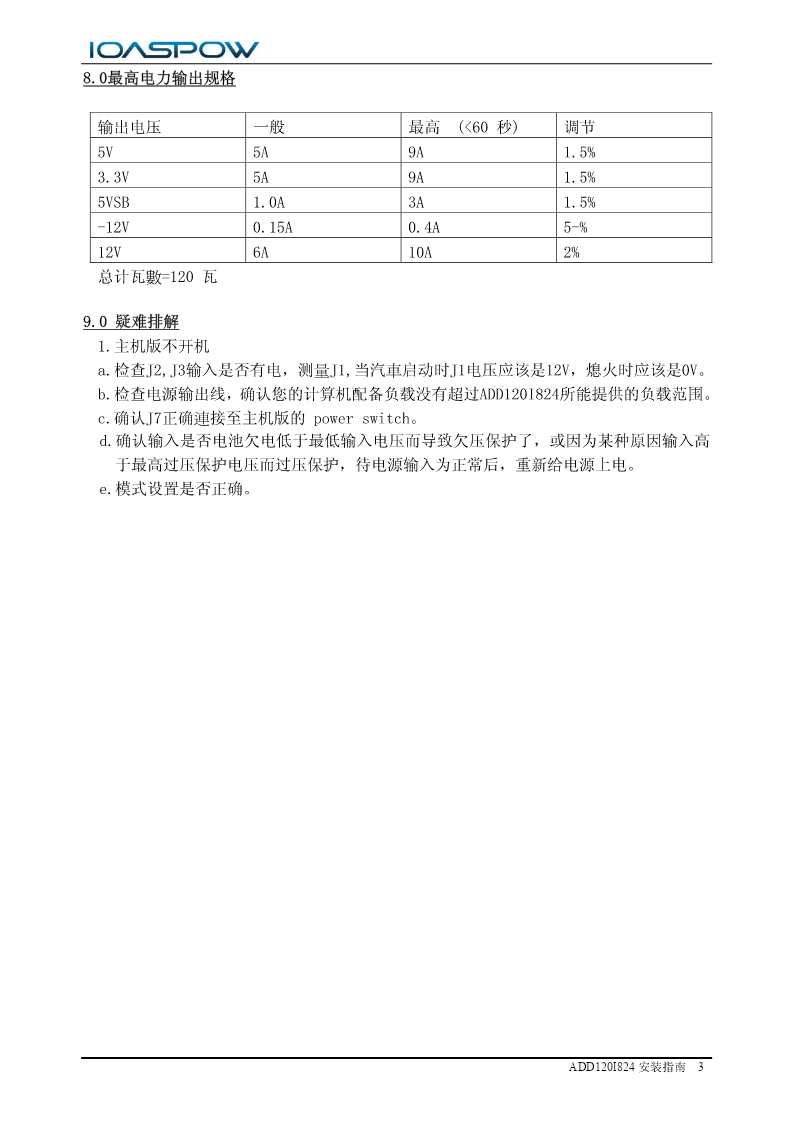

ADD120I824智能型车用ATX电源供应器安装指南版本1.1产品型号ADD120I8241.0引言感谢您购买ADD120I824智能型车用ATX电源供应器。在您将ADD120I824安装至车上以前，请花一些时间阅读这一份安装指南，通常仓促的安装行为会导致您的ADD120I824、计算机、以及车上的电子设备遭受严重的损坏。ADD120I824有好几条线必须安装在不同的地方，当您在安装的时候，请一再的使用电表确认极性是否正确。请避免使用点烟器当做电力的来源，往往点烟器没有能力传送足够的电力至计算机。ADD120I824是针对多种主板所设计，像是VIAmini-ITX主机版、IntelAtom方案，Pentium-M、Celeron及所有mini-ITX的低功耗主板的系统。2.0ADD120I824逻辑图3.0ADD120I824接线图ADD120I824上视图ADD120I824安装指南14.0电源输入接头J1汽車启动开关(正极，可以透过与电瓶正极接触來测试)J2电瓶－(电瓶负极)J3电瓶＋(电瓶正极)5.0模式设定J7开机线连接端子，连接方形4PIN横竖任意2PIN至主板的PowerswitchJ8A,B两种模式设定“A”模式:此模式为PC模式，即为普通宽压输入，ATX输出之DC-DC电源，直接用JUMP短路PCBMODEA处两PIN即可“B”模式：此模式为车载模式，J83PIN全部为空即为ITPS模式，在ACC有信号10秒后即产生自动开机信号，在ACC熄火持续30秒后自动关机。如在有ACC的状态下要手动开关机可通过在PCBMODEB处接一PUSH开关即可。6.0电源输出接头J5非必要的P4-12V电源J6ATX电源接头(至主板)J4至FAN(非必要的)7.0ADD120I824的规格最低作业电力伏特8.4V最高作业电力伏特26.5V电池最低欠压保护7.5V最高过压保护27.3V最高输出瓦數120W作业温度-10至40度C保存温度-20至60度CMTBF100,000小时@25C,10,000小时@50C效能(输入8.5至24V)>90%，总输出，负载50%PCB尺寸160x45mm输入接头187*0.8mm插片输出接头ATXPower20pin(MolexP/N39-01-2200)ADD120I824安装指南28.0最高电力输出规格输出电压一般最高(<60秒)调节5V5A9A1.5%3.3V5A9A1.5%5VSB1.0A3A1.5%-12V0.15A0.4A5-%12V6A10A2%总计瓦數=120瓦9.0疑难排解1.主机版不开机a.检查J2,J3输入是否有电，测量J1,当汽車启动时J1电压应该是12V，熄火时应该是0V。b.检查电源输出线，确认您的计算机配备负载没有超过ADD120I824所能提供的负载范围。c.确认J7正确連接至主机版的powerswitch。d.确认输入是否电池欠电低于最低输入电压而导致欠压保护了，或因为某种原因输入高于最高过压保护电压而过压保护，待电源输入为正常后，重新给电源上电。e.模式设置是否正确。ADD120I824安装指南3
