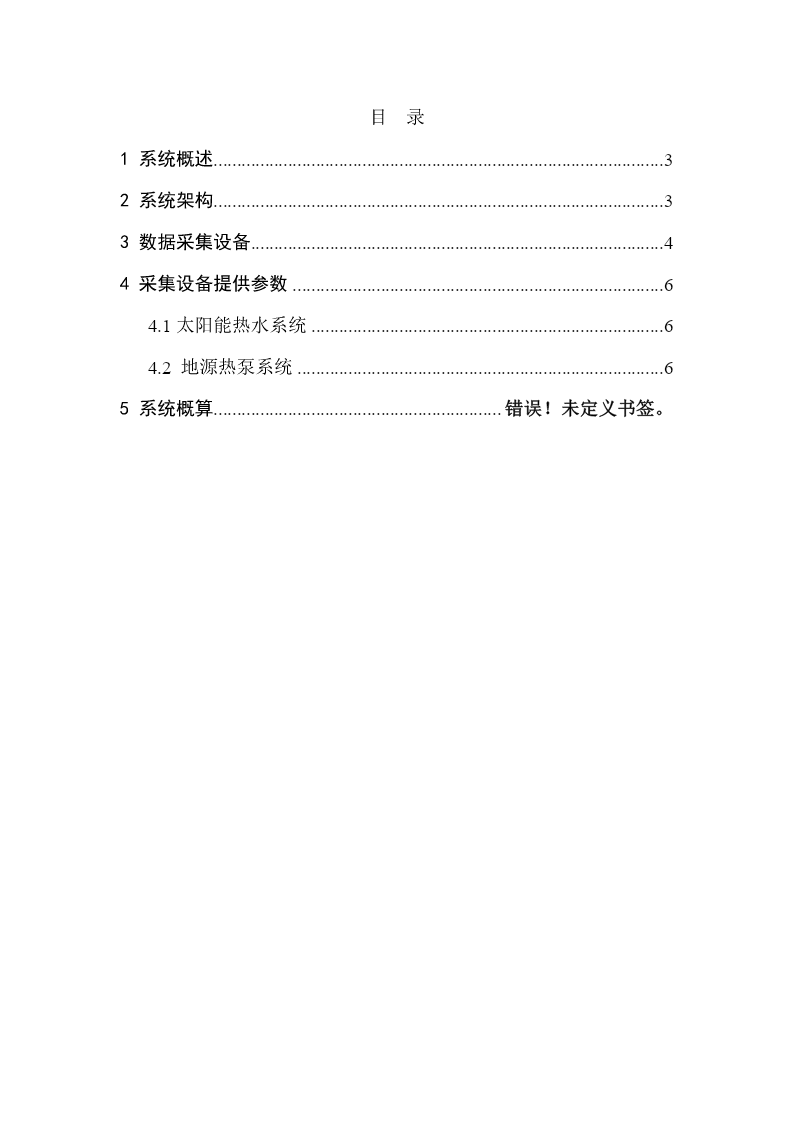

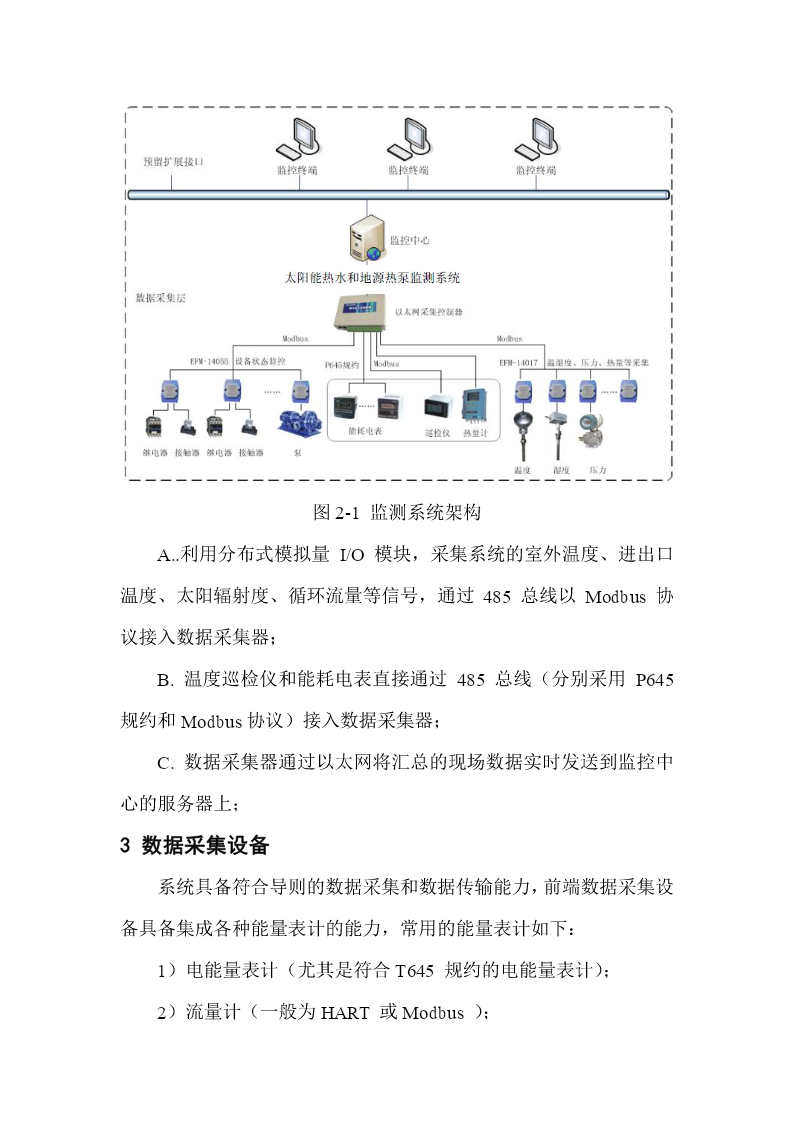

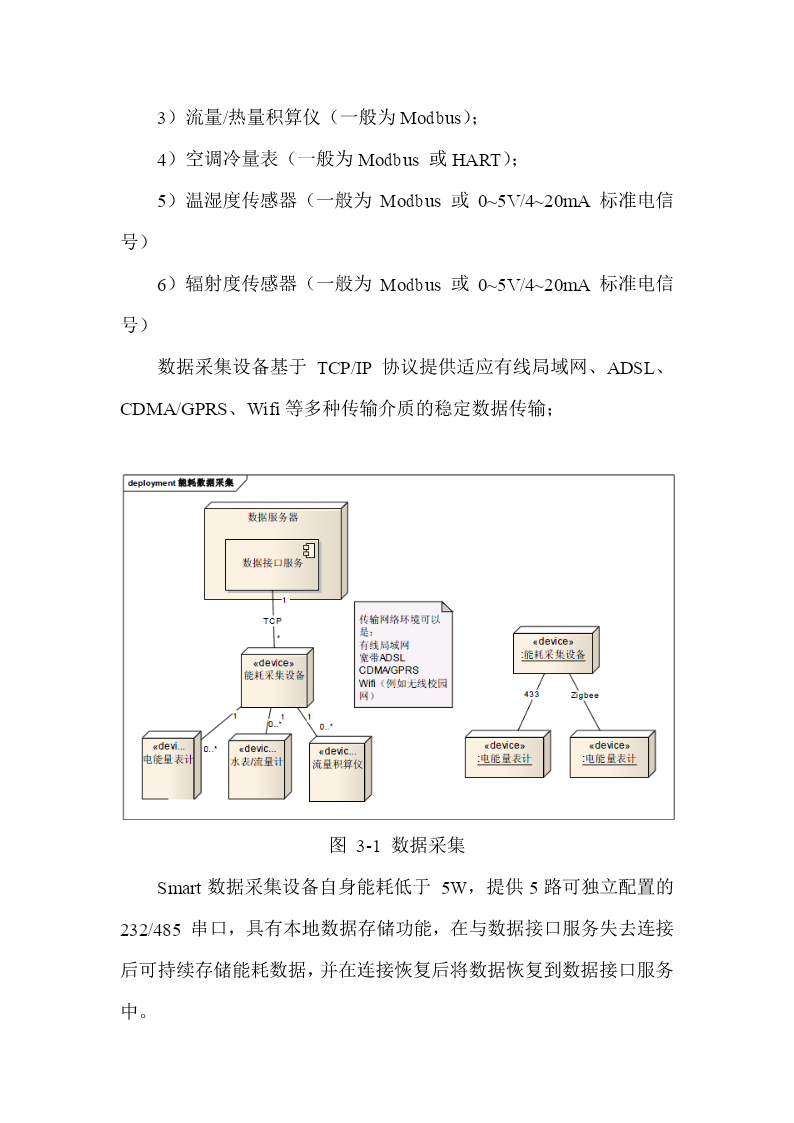

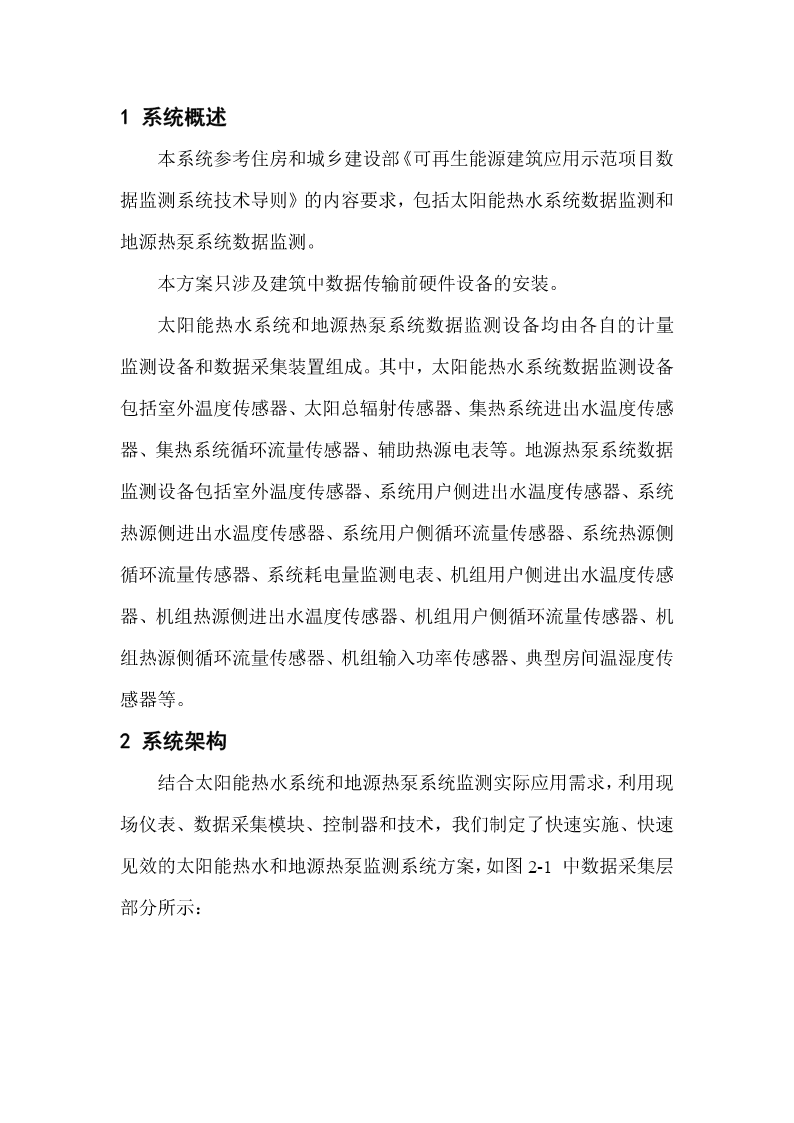

可再生能源建筑应用示范项目数据监测系统方案武汉舜通智能科技有限公司2012-06目录1系统概述.................................................................................................32系统架构.................................................................................................33数据采集设备.........................................................................................44采集设备提供参数................................................................................64.1太阳能热水系统............................................................................64.2地源热泵系统...............................................................................65系统概算..............................................................错误！未定义书签。1系统概述本系统参考住房和城乡建设部《可再生能源建筑应用示范项目数据监测系统技术导则》的内容要求，包括太阳能热水系统数据监测和地源热泵系统数据监测。本方案只涉及建筑中数据传输前硬件设备的安装。太阳能热水系统和地源热泵系统数据监测设备均由各自的计量监测设备和数据采集装置组成。其中，太阳能热水系统数据监测设备包括室外温度传感器、太阳总辐射传感器、集热系统进出水温度传感器、集热系统循环流量传感器、辅助热源电表等。地源热泵系统数据监测设备包括室外温度传感器、系统用户侧进出水温度传感器、系统热源侧进出水温度传感器、系统用户侧循环流量传感器、系统热源侧循环流量传感器、系统耗电量监测电表、机组用户侧进出水温度传感器、机组热源侧进出水温度传感器、机组用户侧循环流量传感器、机组热源侧循环流量传感器、机组输入功率传感器、典型房间温湿度传感器等。2系统架构结合太阳能热水系统和地源热泵系统监测实际应用需求，利用现场仪表、数据采集模块、控制器和技术，我们制定了快速实施、快速见效的太阳能热水和地源热泵监测系统方案，如图2-1中数据采集层部分所示：图2-1监测系统架构A..利用分布式模拟量I/O模块，采集系统的室外温度、进出口温度、太阳辐射度、循环流量等信号，通过485总线以Modbus协议接入数据采集器；B.温度巡检仪和能耗电表直接通过485总线（分别采用P645规约和Modbus协议）接入数据采集器；C.数据采集器通过以太网将汇总的现场数据实时发送到监控中心的服务器上；3数据采集设备系统具备符合导则的数据采集和数据传输能力，前端数据采集设备具备集成各种能量表计的能力，常用的能量表计如下：1）电能量表计（尤其是符合T645规约的电能量表计）；2）流量计（一般为HART或Modbus）；3）流量/热量积算仪（一般为Modbus）；4）空调冷量表（一般为Modbus或HART）；5）温湿度传感器（一般为Modbus或0~5V/4~20mA标准电信号）6）辐射度传感器（一般为Modbus或0~5V/4~20mA标准电信号）数据采集设备基于TCP/IP协议提供适应有线局域网、ADSL、CDMA/GPRS、Wifi等多种传输介质的稳定数据传输；图3-1数据采集Smart数据采集设备自身能耗低于5W，提供5路可独立配置的232/485串口，具有本地数据存储功能，在与数据接口服务失去连接后可持续存储能耗数据，并在连接恢复后将数据恢复到数据接口服务中。4采集设备提供参数4.1太阳能热水系统1）室外温度监测通过实时采集安装在太阳能热水系统附件的温度传感器的数据，提供给系统在线监测太阳能热水系统附近的室外温度情况。2）太阳总辐射监测通过实时采集平行于太阳能集热器安装的太阳总辐射传感器的数据，提供给
