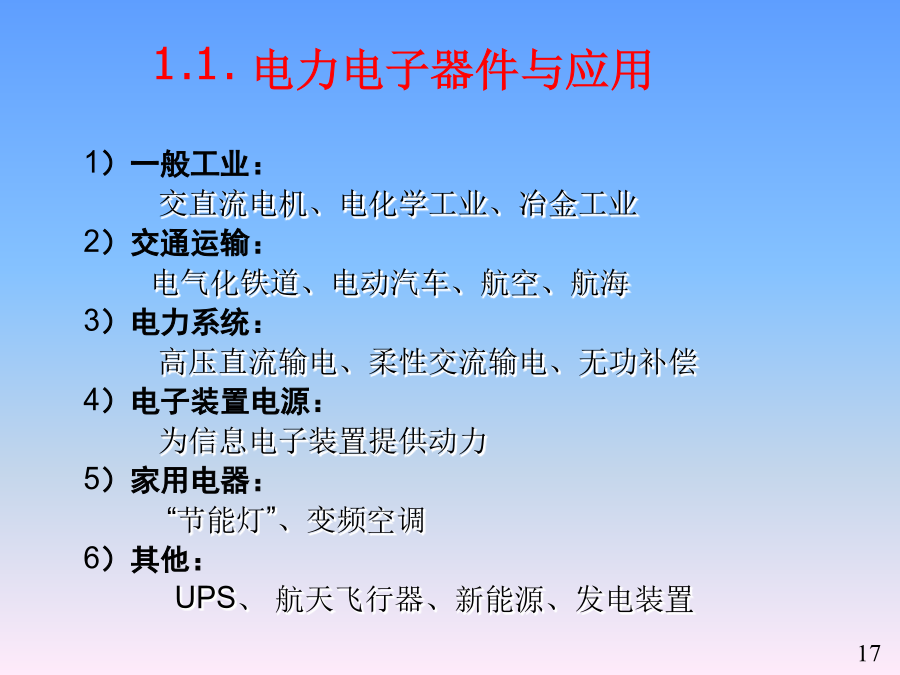

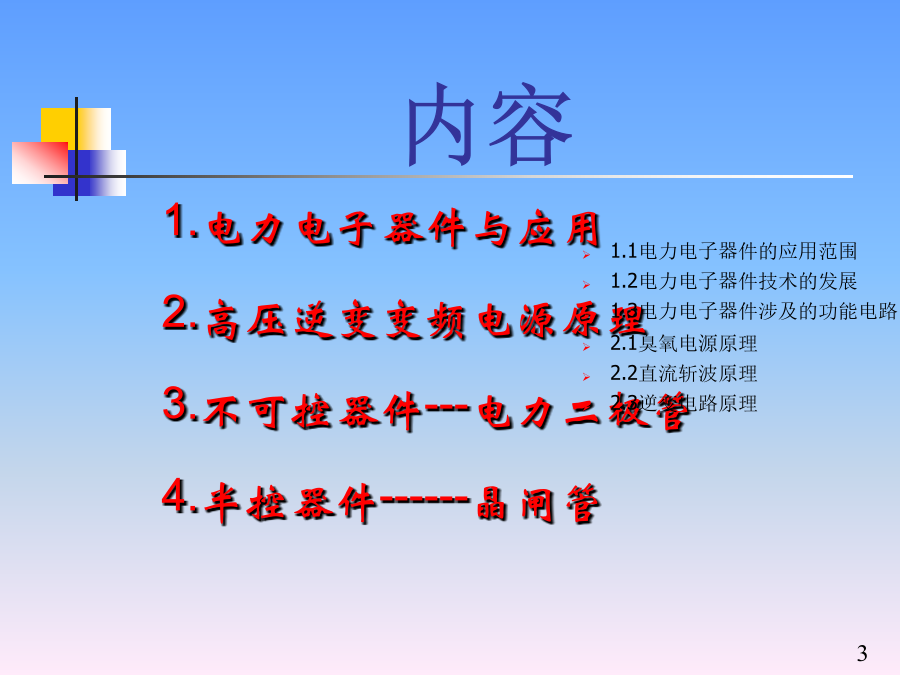

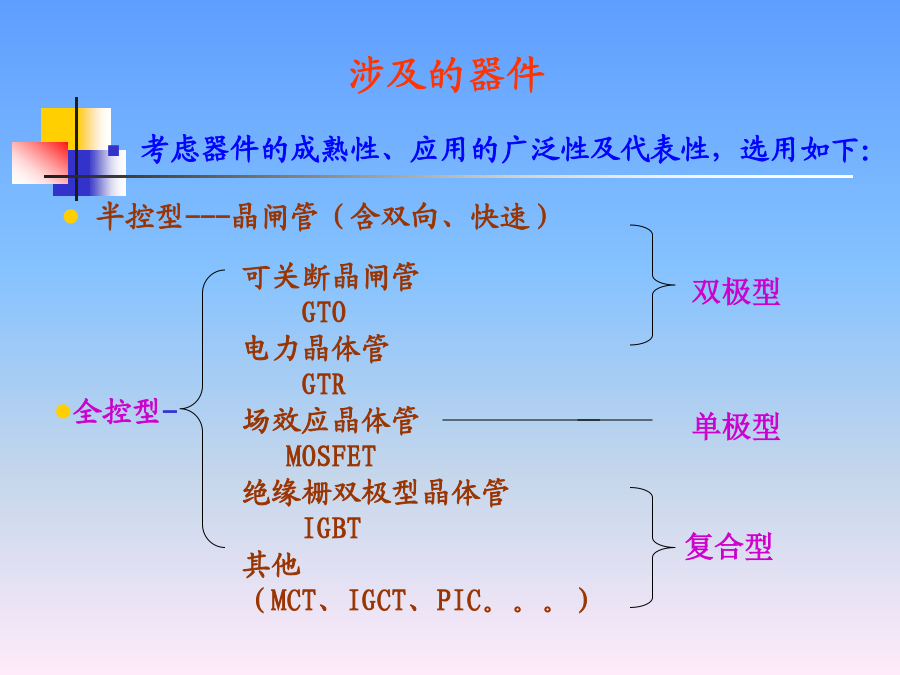

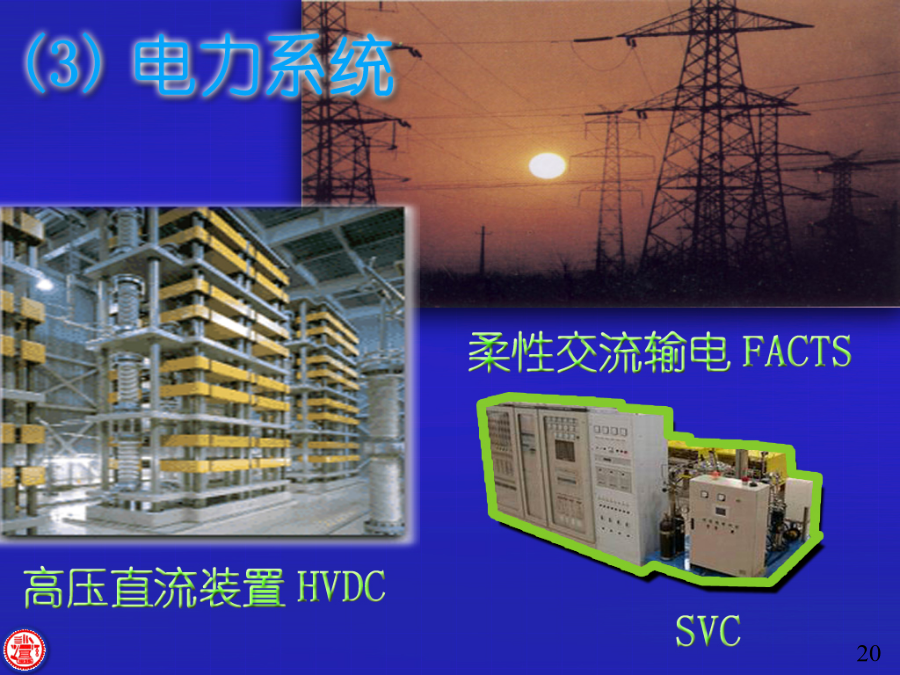

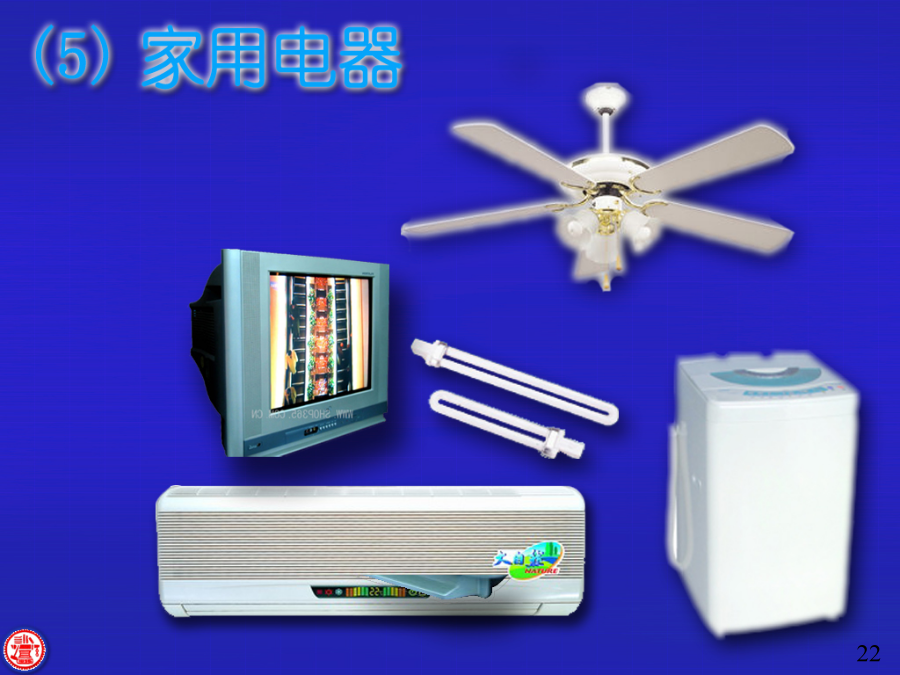

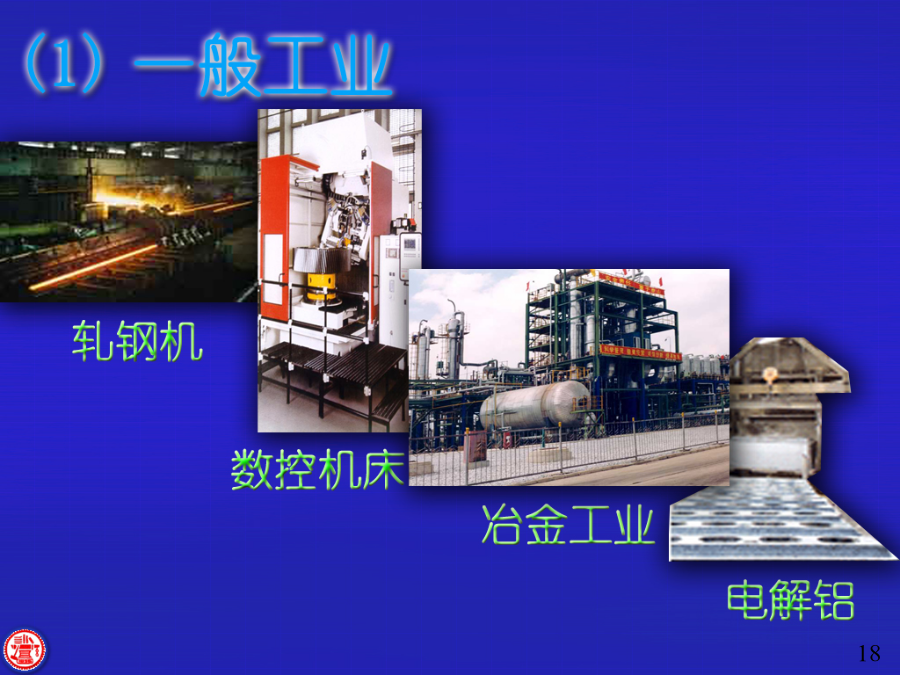

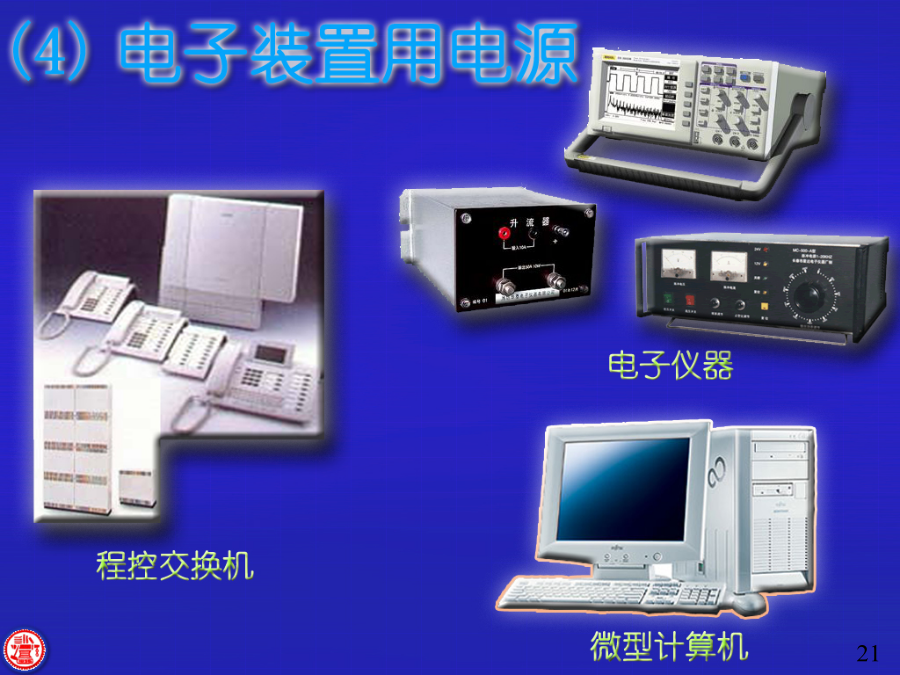

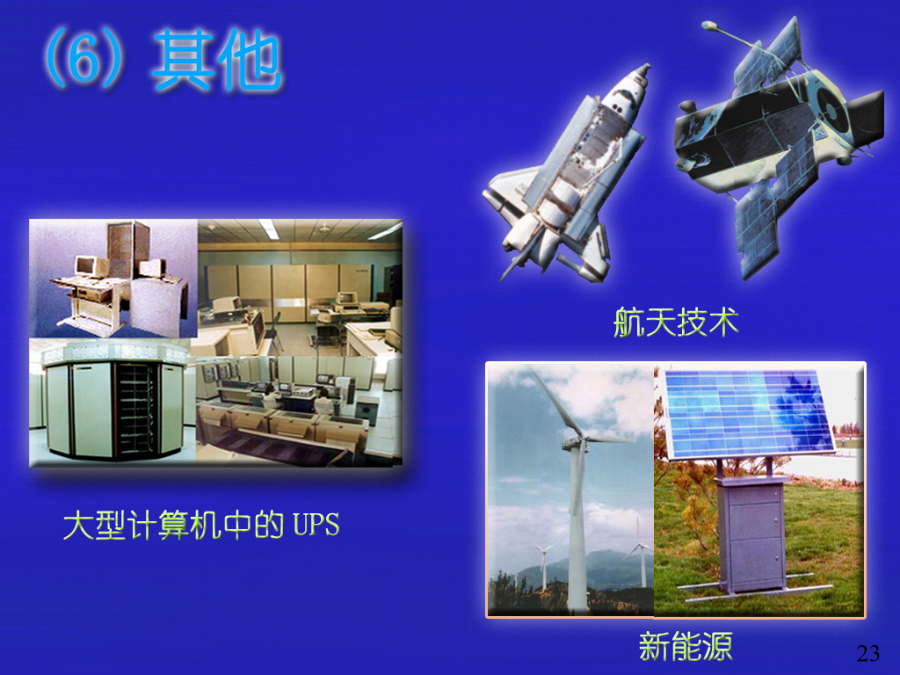

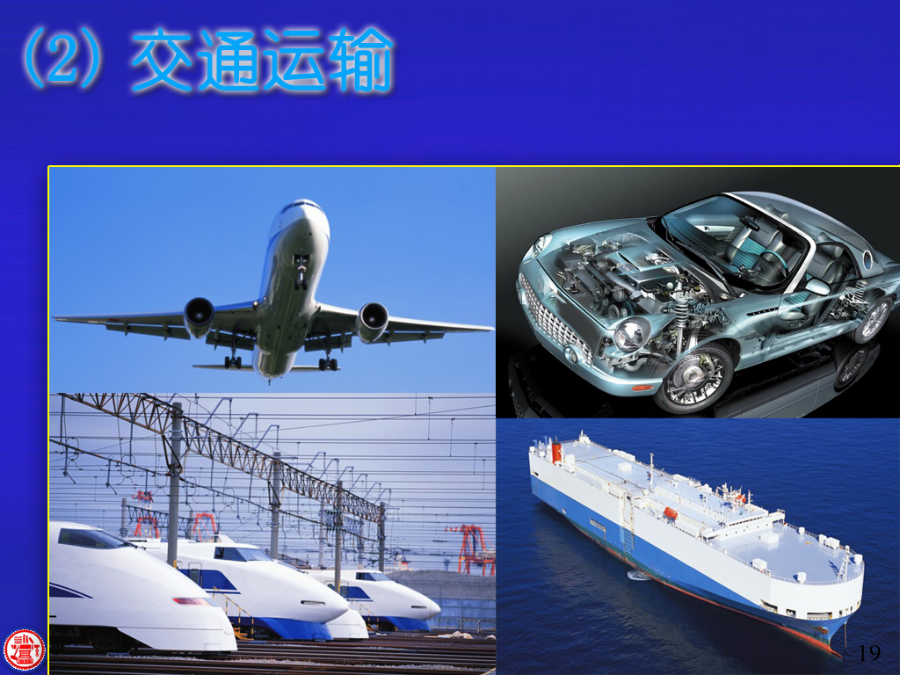

电力电子器件PowerElectronicsDevice内容1.1.电力电子器件与应用181920212223涉及的器件1.2电力电子器件的发展1）电力电子器件1）电力电子器件电力电子器件的最新研制水平1.3涉及的电路电力变换类型各器件与电路2.高压逆变变频电源原理高频变压器特点由理想变压器输出部分向右看，可得输入输出传递函数为2.1直流斩波电路2.1.1降压斩波电路2.1.2降压斩波电路2.2逆变电路逆变电路的基本工作原理改变两组开关切换频率，可改变输出交流电频率电阻负载时，负载电流io和uo的波形相同，相位也相同阻感负载时，io相位滞后于uo，波形也不同换流——电流从一个支路向另一个支路转移的过程，也称换相开通：适当的门极驱动信号就可使其开通关断：全控型器件可通过门极关断半控型器件晶闸管，必须利用外部条件才能关断一般在晶闸管电流过零后施加一定时间反压，才能关断研究换流方式主要是研究如何使器件关断1.器件换流3.负载换流由负载提供换流电压称为负载换流负载电流相位超前于负载电压的场合，都可实现负载换流负载为电容性负载时，负载为同步电动机时，可实现负载换流4.强迫换流设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流,通常利用附加电容上储存的能量来实现，也称为电容换流负载换流逆变电路：采用晶闸管负载：电阻电感串联后再和电容并联，工作在接近并联谐振状态而略呈容性电容为改善负载功率因数使其略呈容性而接入直流侧串入大电感Ld，id基本没有脉动图负载换流电路及其工作波形4个臂的切换仅使电流路径改变，负载电流基本呈矩形波t1前：VT1、VT4通，VT2、VT3断，uo、io均为正，VT2、VT3电压即为uot1时：触发VT2、VT3使其开通，uo加到VT4、VT1上使其承受反压而关断，电流从VT1、VT4换到VT3、VT2t1必须在uo过零前并留有足够裕量，才能使换流顺利完成器件换流——适用于全控型器件其余三种方式——针对晶闸管器件换流和强迫换流——属于自换流电网换流和负载换流——外部换流当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而变为零，则称为熄灭3.1PN结与电力二极管的工作原理3.2电力二极管的基本特性3.3电力二极管的主要参数3.4电力二极管的主要类型PowerDiode结构和原理简单，工作可靠，自20世纪50年代初期就获得应用。快恢复二极管和肖特基二极管，分别在中、高频整流和逆变，以及低压高频整流的场合，具有不可替代的地位。基本结构和工作原理与信息电子电路中的二极管一样。由一个面积较大的PN结和两端引线以及封装组成的。从外形上看，主要有螺栓型和平板型两种封装。状态参数PN结的电荷量随外加电压而变化，呈现电容效应，称为结电容CJ，又称为微分电容。结电容按其产生机制和作用的差别分为势垒电容CB和扩散电容CD。电容影响PN结的工作频率，尤其是高速的开关状态。主要指其伏安特性门槛电压UTO，正向电流IF开始明显增加所对应的电压。与IF对应的电力二极管两端的电压即为其正向电压降UF。承受反向电压时，只有微小而数值恒定的反向漏电流。2)动态特性——二极管的电压-电流特性随时间变化的——结电容的存在正向压降先出现一个过冲UFP，经过一段时间才趋于接近稳态压降的某个值（如2V）。正向恢复时间tfr。电流上升率越大，UFP越高。额定电流——在指定的管壳温度和散热条件下，其允许流过的最大工频正弦半波电流的平均值。IF(AV)是按照电流的发热效应来定义的，使用时应按有效值相等的原则来选取电流定额，并应留有一定的裕量。在指定温度下，流过某一指定的稳态正向电流时对应的正向压降。3）反向重复峰值电压URRM对电力二极管所能重复施加的反向最高峰值电压。使用时，应当留有两倍的裕量。4）反向恢复时间trrtrr=td+tf结温是指管芯PN结的平均温度，用TJ表示。TJM是指在PN结不致损坏的前提下所能承受的最高平均温度。TJM通常在125~175C范围之内。6)浪涌电流IFSM指电力二极管所能承受最大的连续一个或几个工频周期的过电流。1)普通二极管（GeneralPurposeDiode）又称整流二极管（RectifierDiode）多用于开关频率不高（1kHz以下）的整流电路其反向恢复时间较长正向电流定额和反向电压定额可以达到很高简称快速二极管快恢复外延二极管（FastRecoveryEpitaxialDiodes——FRED），其trr更短（可低于50ns），UF也很低（0.9V左右），但其反向耐压多在1200V以下。
