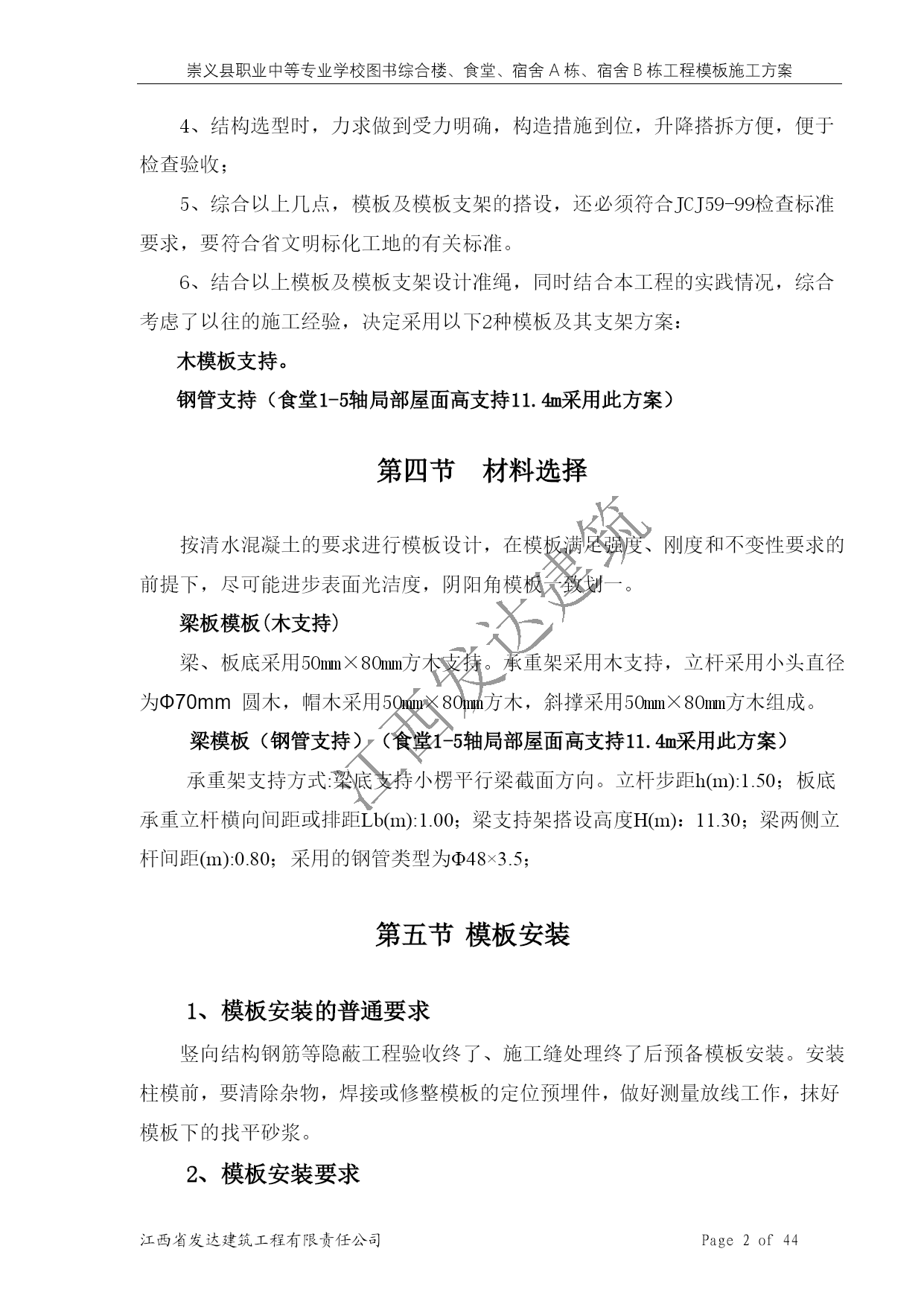

崇义县职业中等专业学校图书综合楼、食堂、宿舍A栋、宿舍B栋工程模板施工方案PAGE江西省发达建筑工程有限责任公司PagePAGE44ofNUMPAGES44崇义县职业中等专业学校图书综合楼、食堂、宿舍A栋、宿舍B栋工程模板专项施工方案第一节编制根据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《木结构设计规范》GB50005-2003中国建筑工业出版社；第二节工程概况崇义县职业中等专业学校图书综合楼、食堂、宿舍A栋、宿舍B栋工程，框架结构，地上7层；合理运用年限为50年，耐火等级为二级，安全等级为二级。标准层层高：3.30m；总工期：240天；施工单位：江西省发达建筑工程无量责任公司。本工程由崇义县职业中等专业学校投资建设，江西省冶金设计院设计，赣州市工程建设监理无量公司监理，江西省发达建筑工程无量责任公司组织施工。第三节模板方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的运用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、结合以上模板及模板支架设计准绳，同时结合本工程的实践情况，综合考虑了以往的施工经验，决定采用以下2种模板及其支架方案：木模板支持。钢管支持（食堂1-5轴局部屋面高支持11.4m采用此方案）第四节材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和不变性要求的前提下，尽可能进步表面光洁度，阴阳角模板一致划一。梁板模板(木支持)梁、板底采用50mm×80mm方木支持。承重架采用木支持，立杆采用小头直径为Ф70mm圆木，帽木采用50mm×80mm方木，斜撑采用50mm×80mm方木组成。梁模板（钢管支持）（食堂1-5轴局部屋面高支持11.4m采用此方案）承重架支持方式:梁底支持小楞平行梁截面方向。立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):1.00；梁支持架搭设高度H(m)：11.30；梁两侧立杆间距(m):0.80；采用的钢管类型为Φ48×3.5；第五节模板安装1、模板安装的普通要求竖向结构钢筋等隐蔽工程验收终了、施工缝处理终了后预备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。2、模板安装要求（1）柱模板安装按次柱模板安装按次模板定位、垂直度调解→模板加固→验收→混凝土浇筑→拆模（2）楼板模板安装按次主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调解验收→进行下道工序4、模板组拼模板组装要严厉按照模板配板图尺寸拼装成全体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的全体性。拼装的精度要求如下：1、两块模板之间拼缝≤12、相邻模板之间高低差≤13、模板平整度≤24、模板平面尺寸偏差±35、模板定位混凝土浇筑终了并具有必然强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线地位放出墙柱截面地位尺寸线、模板500控制线，以便于模板的安装和校正。当混凝土浇筑终了，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线和外侧控制线，施工前三线必须到位，以便于模板的安装和校正。6、模板的支设模板支设前将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。一切内侧模板必须刷油性脱模剂。7、扣件式钢管支持架构造要求（一）模板支架立杆的构造应符合以下要求：1.每根立杆底部应设置底座，并必须按有关规定设置纵、横扫地杆。2.高支模立杆步距不得大于1.5m,并应设置纵横程度拉杆。3.立杆接长必须按有关规定采用对接扣件连接。4.支架立杆应竖直设置，2m高度的垂直允许偏差为15mm。5.当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心
