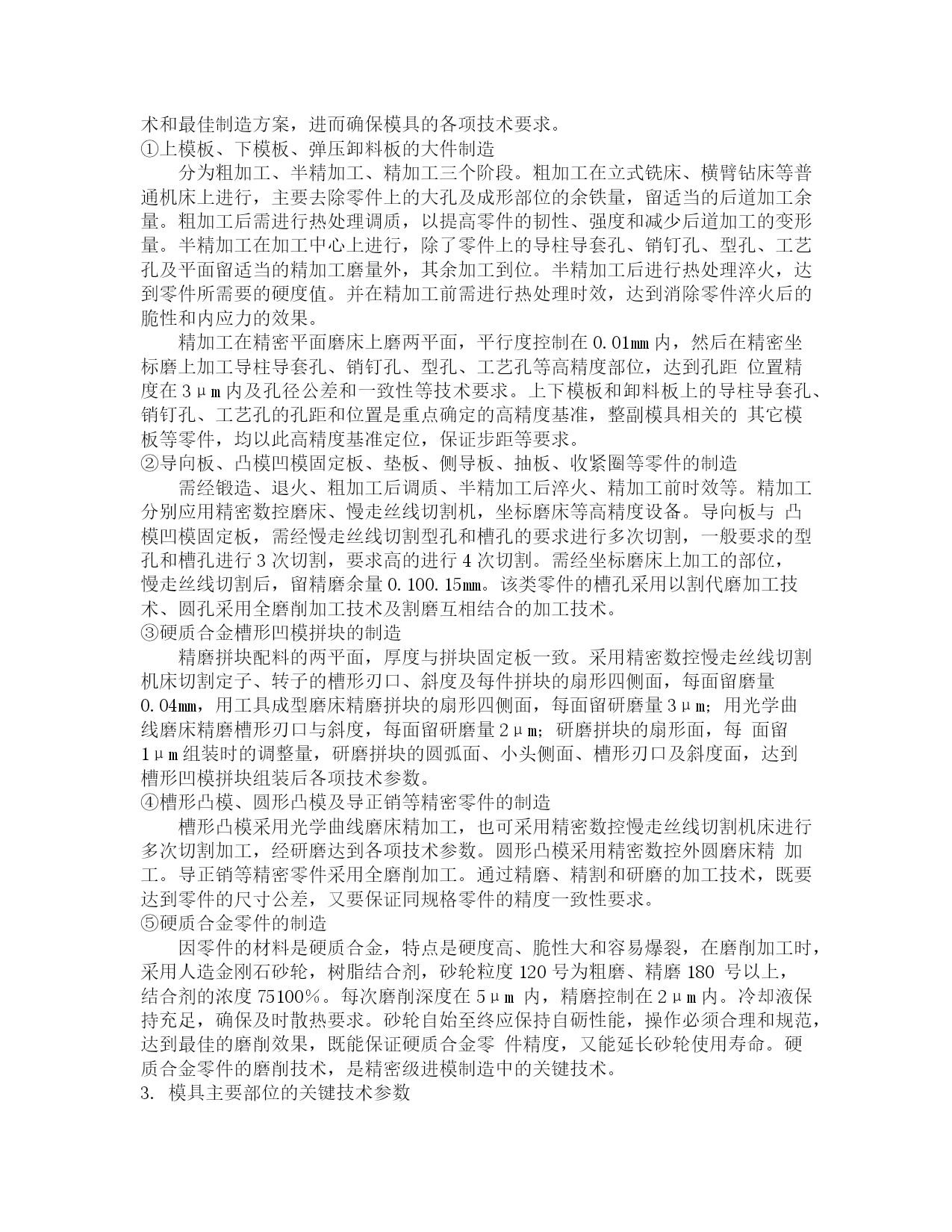

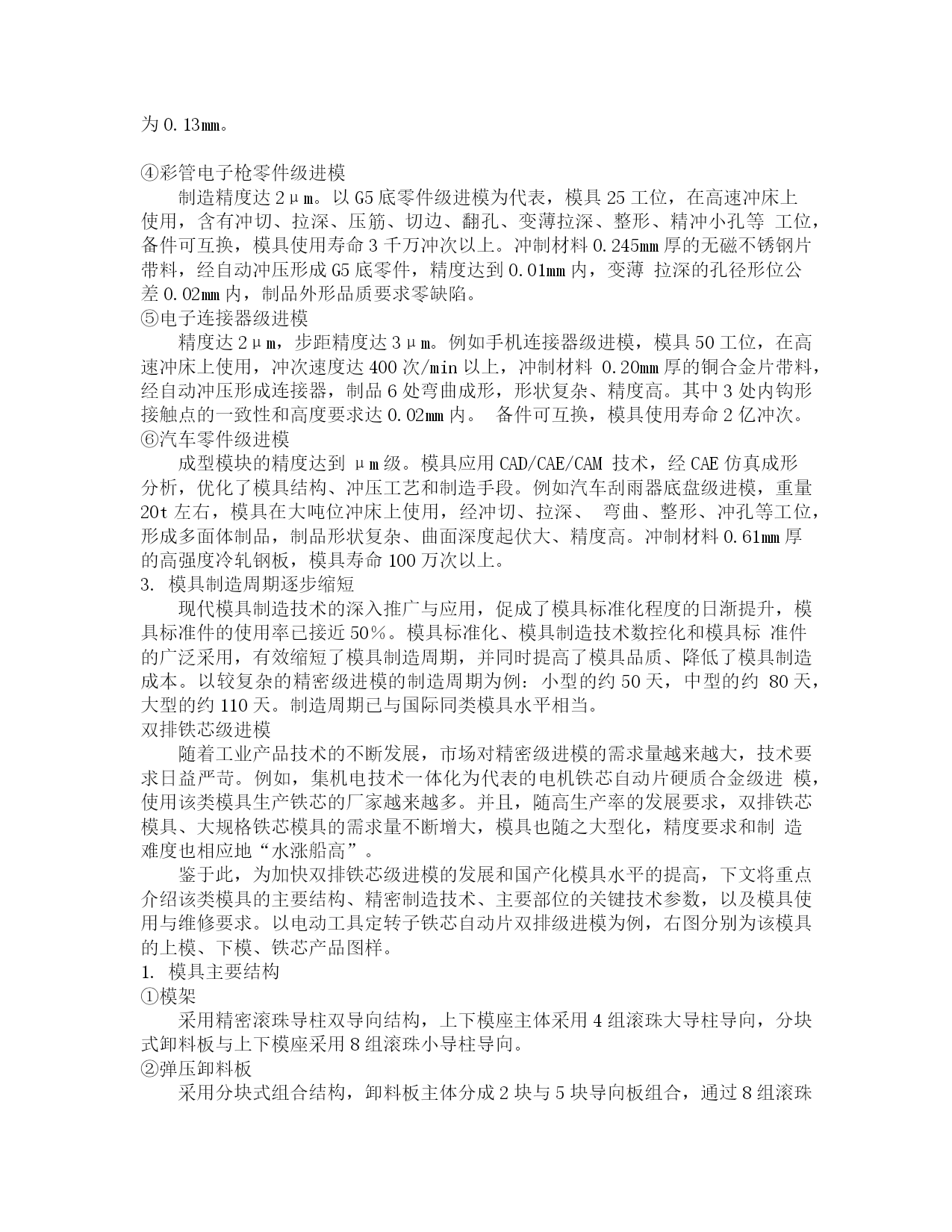

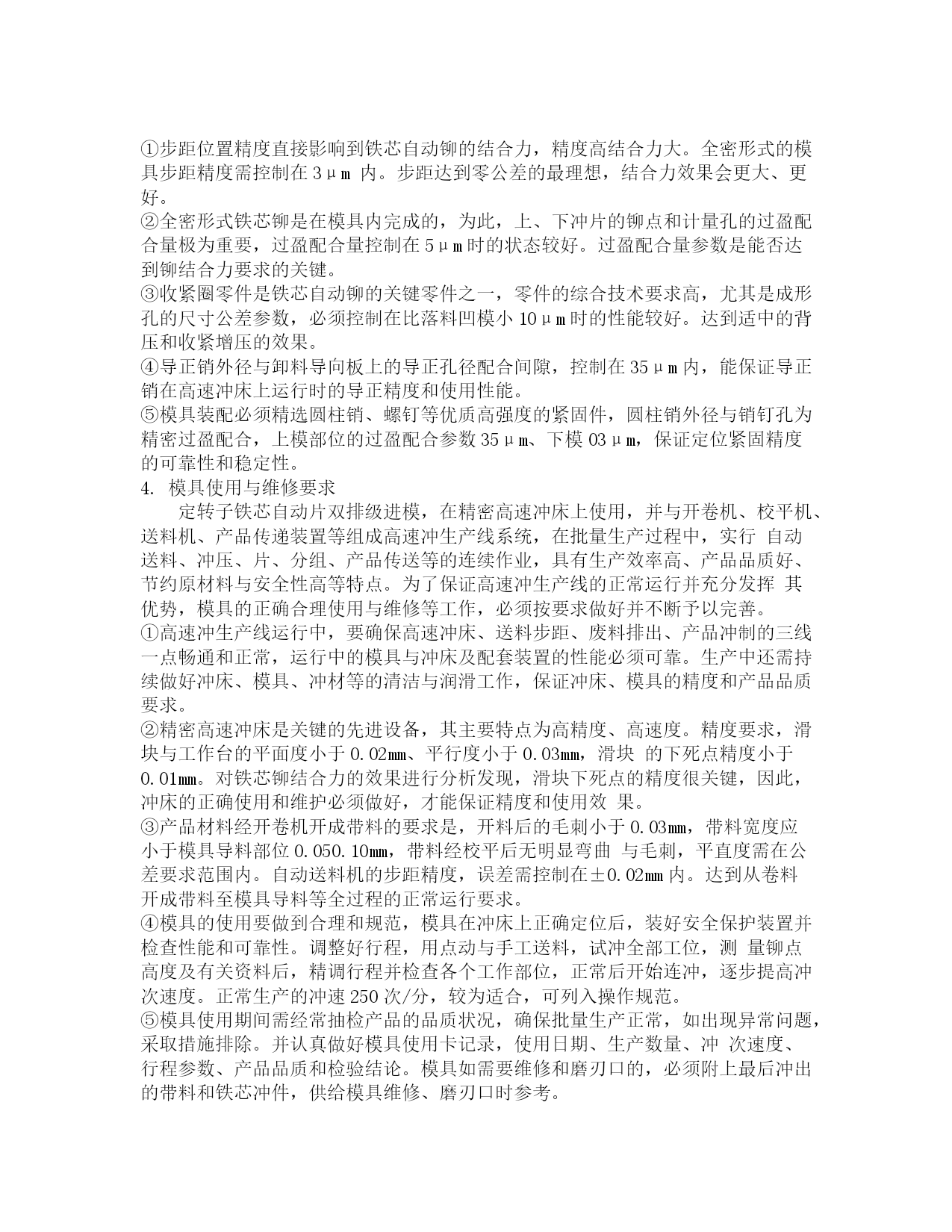

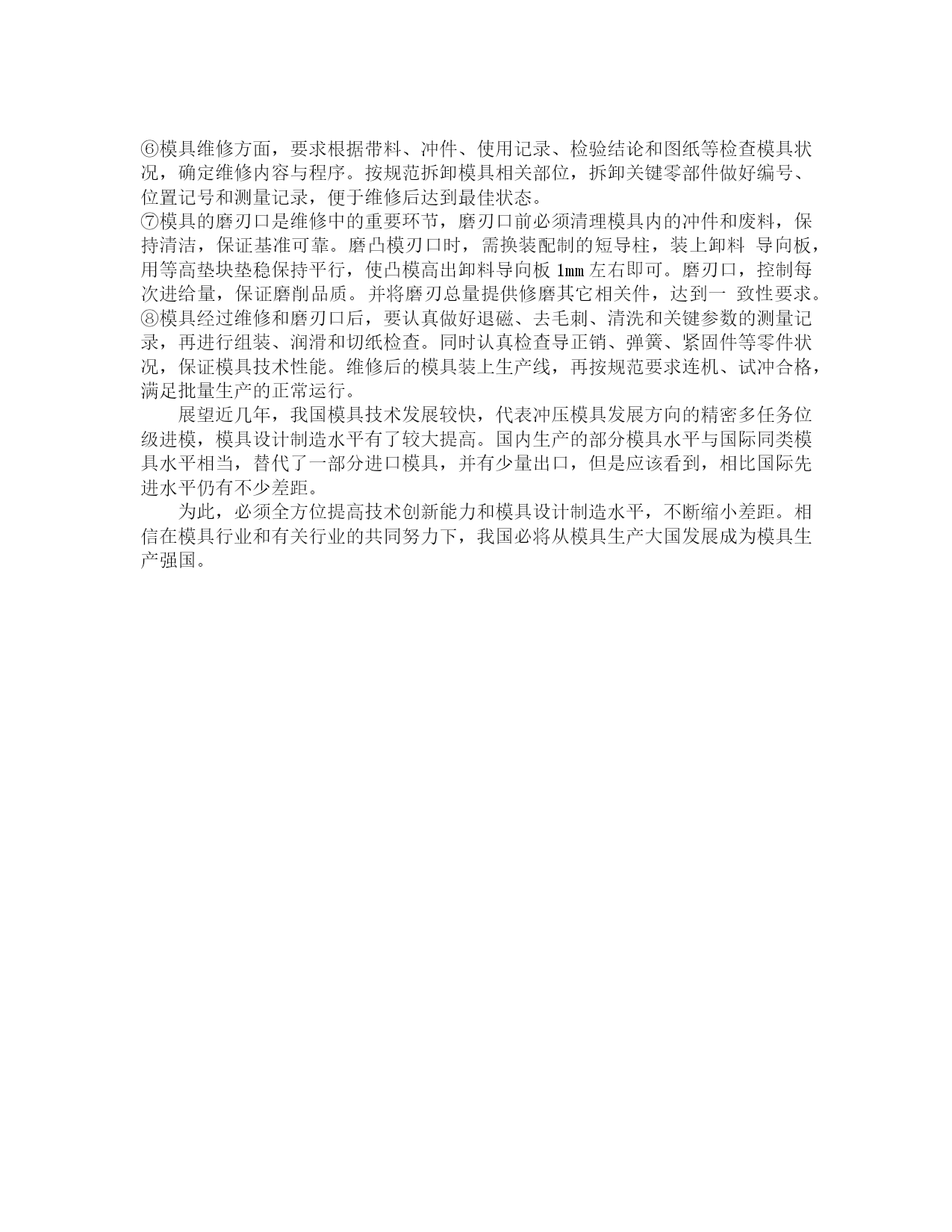

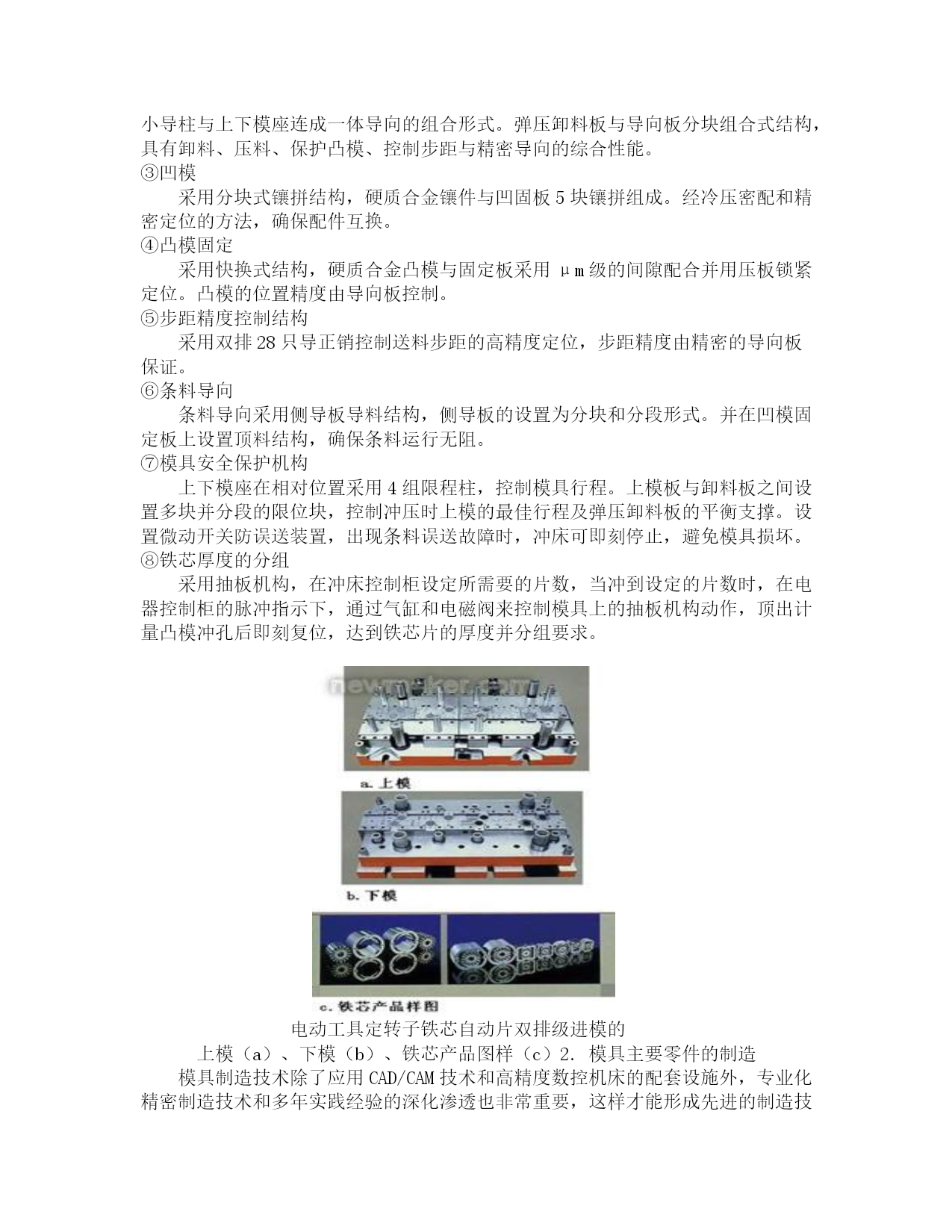

精密多工位级进模制造技术及其发展现状作者：南京精密模具机电研究所张顺福来源：雅式工业专网标志冲模技术先进水平的精密多工位HYPERLINK"http://www.newmaker.com/product/1060003001.4044.1.html"\t"_blank"级进模，具有结构复杂、制造难度大、精度高、寿命长和生产效率高等特点，是我国重点发展的精密冲模。从精密多任务位级进模的冲制件来看，包括电机铁芯片级进模、空调器翅片级进模、集成电路引线框架级进模、电子连接器级进模、彩管电子枪零件级进模、汽车零件级进模、家电零件级进模等。可以说，冲制件覆盖了电子、通讯、汽车、机械、电机电器、仪器仪表和家电等产品范畴。从当前国内制造的精密多任务位级进模的水平分析，在HYPERLINK"http://mould.newmaker.com/"\t"_blank"模具的技术含量、制造精度、使用寿命和制造周期等方面均获得了明显进步。其中，部分高档优质模具的总体水平与国际同类模具水平相当。下文先就此分为几个方面予以阐述。级进模制造技术发展现状1.模具HYPERLINK"http://www.newmaker.com/cat_1310001.html"\t"_blank"CAD/HYPERLINK"http://www.newmaker.com/cat_1310001.html"\t"_blank"CAM技术的应用通过运用模具CAD/CAM技术，模具设计品质得以提高，模具设计时间进一步缩短，推动了模具结构的优化，促进形成规范化、典型化、系列化、标准化的体系。模具制造技术实现了数控化，通过对数控HYPERLINK"http://www.newmaker.com/cat_1050005.html"\t"_blank"铣床、数控HYPERLINK"http://www.newmaker.com/cat_1050003.html"\t"_blank"加工中心、数控低速走丝HYPERLINK"http://www.newmaker.com/cat_1050009.html"\t"_blank"线切割机、数控HYPERLINK"http://www.newmaker.com/cat_1050009.html"\t"_blank"电火花加工机、数控平面磨床、数控内外圆磨床、数控坐标磨床、数控光学曲线磨床等精密数控设备的灵活运用，构建形成了加工精密多任务位级进模零件的主要手段和技术，这不仅保证了模具制造精度和品质，同时也缩短了模具制造周期。2.模具总体水平①电机铁芯自动片级进模制造精度达2μm、步距精度达3μm、拼块精度1μm、回转精度1’。模具在高速HYPERLINK"http://www.newmaker.com/product/1050012001.2060.1.html"\t"_blank"冲床上使用，具有自动冲压、片、扭槽、分组、回转等功能，模具使用寿命1亿冲次以上。易损备件可互换。冲制材料0.50mm厚的硅钢片带料，经自动片形成铁芯组合件，铁芯组合的厚度可达到100mm以上，铁芯组合的外径可达200mm左右。②空调器翅片级进模制造精度达2μm。以Φ7.2×48列翅片级进模为代表，模具18工位，两步进距，模具在高速冲床上使用，含有引伸、冲孔、翻边、冲百叶窗、异形切、边切、纵切、横切等工位。刃口备件可互换，模具使用寿命3亿冲次。冲制材料0.105mm厚的铝箔片带料，经自动冲压形成翅片列数为48列。模具的冲裁间隙10μm有300处左右。还有翅片列数为36-72列。③集成电路引线框架级进模制造精度达2μm，易损备件可互换，模具在高速冲床上使用，寿命5千万冲次以上。冲制材料0.20mm厚的铜片带料，经自动冲压形成引线框架。作为半导体和集成电路的载体引线框架，引线的脚数多、尺寸小、精度高、形状复杂，冲出的制品在镀镍处要求无毛刺。引线框架已有4排24列，脚数64只，最小间距尺寸为0.13mm。④彩管电子枪零件级进模制造精度达2μm。以G5底零件级进模为代表，模具25工位，在高速冲床上使用，含有冲切、拉深、压筋、切边、翻孔、变薄拉深、整形、精冲小孔等工位，备件可互换，模具使用寿命3千万冲次以上。冲制材料0.245mm厚的无磁不锈钢片带料，经自动冲压形成G5底零件，精度达到0.01mm内，变薄拉深的孔径形位公差0.02mm内，制品外形品质要求零缺陷。⑤电子连接器级进模精度达2μm，步距精度达3μm。例如手机连接器级进模，模具50工位，在高速冲床上使用，冲次速度达400次/min以上，冲制材料0.20mm厚的铜合金片带料，经自动冲压形成连接器，制品6处弯曲成形，形状复杂、精度高。其中3处内钩形接触点的一致性和高
