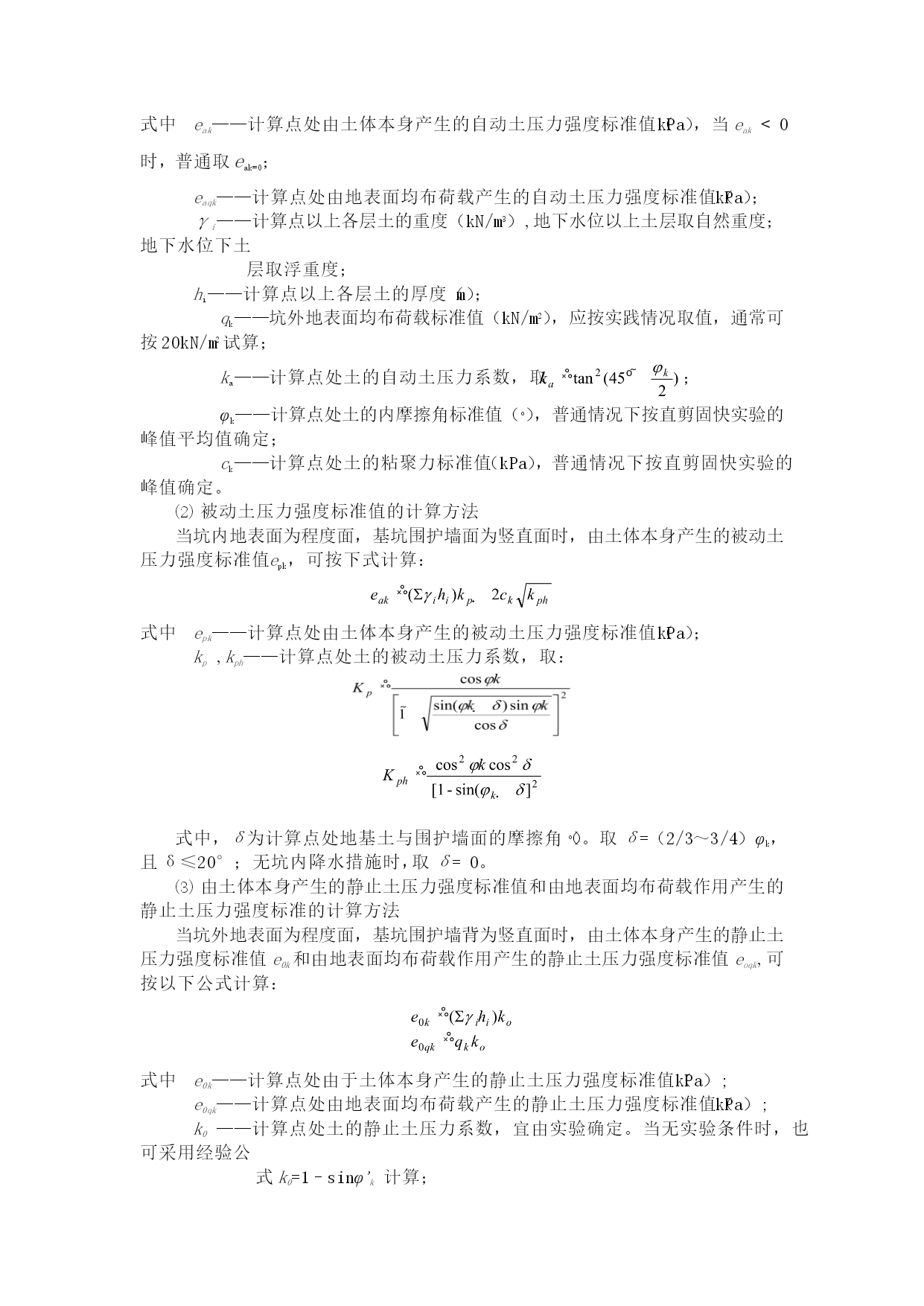

基坑支护施工方案一、工程概况××花苑三期工程由1～4号楼组成建筑面积为198000m2，四栋高层，大型地下车库，面积为23000m2，场地内自然地坪标高为4.3m摆布，3号楼基坑挖深为2.7m，其他三栋基坑深为5.0～5.5m摆布，局部集水坑深达8.5m～9.0m。3号楼采取1︰1放坡，开挖前进行井点降水；4号楼基坑外侧采取水泥土深层搅拌桩加局部土钉支护，内侧采用1︰1放坡，另做混凝土护坡；1～2号楼局部做深层搅拌桩，其余为1∶1放坡施工。地下车库外侧为深层搅拌桩围护。二、水文地质情况本工程坑底位于③2层灰色淤泥质粉质黏土中，该层夹有薄层粉砂及透镜体。该土层含水量高，孔隙比大，土质绝对不不变。在浅层承压水作用下易产生流砂及涌土景象，其垂直向的浸透系数达10-4cm/s数量级，远大于④层土10-6cm/s数量级。④层的灰色淤泥质黏土层为高紧缩性土，紧缩系数，a01-02>0.5MPa-1，该土层可视为不透水层。选择④层淤泥质黏土层作深层搅拌桩的止水帷幕，就可以有效切断地下水的浸透途径，同时在基坑内配合明排水，就可以有效防止坑底土体的隆起及涌土流砂景象。三、水泥土围护墙的设计、计算方法设计参数基坑围护采用3.2m宽、8m深的深层搅拌桩，采用格栅式结构，局部基坑深8.5m，采用深层搅拌+五排土钉支护。地下车库围护结构采用3.2m宽、7.5m深的深层搅拌桩，采用格栅式结构。本工程采用双头止水深层搅拌桩，横向间距为500mm，采用425普通硅酸盐水泥，掺量为12%，水灰比0.5。盖梁为20cm厚混凝土，钢筋网为单层双向Φ12@200。超过24h的施工冷缝采用二喷三搅的施工工艺。在成桩15d后水泥土强度达到50%时方可开挖。水泥土围护墙设计验算方法自动土压力强度标准值的计算方法当坑外地表面为程度面，基坑围护墙背为竖直面时，由土体本身产生的自动土压力强度标准值eak和由地表面均布荷载作用产生的自动土压力强度标准值eaqk,可按以下公式计算：式中eak——计算点处由土体本身产生的自动土压力强度标准值（kPa），当eak<0时，普通取eak=0；eaqk——计算点处由地表面均布荷载产生的自动土压力强度标准值（kPa）；γi——计算点以上各层土的重度（kN/m3）,地下水位以上土层取自然重度；地下水位下土层取浮重度；hi——计算点以上各层土的厚度（m）；qk——坑外地表面均布荷载标准值（kN/m2），应按实践情况取值，通常可按20kN/m2试算；ka——计算点处土的自动土压力系数，取；φk——计算点处土的内摩擦角标准值（o），普通情况下按直剪固快实验的峰值平均值确定；ck——计算点处土的粘聚力标准值（kPa），普通情况下按直剪固快实验的峰值确定。被动土压力强度标准值的计算方法当坑内地表面为程度面，基坑围护墙面为竖直面时，由土体本身产生的被动土压力强度标准值epk，可按下式计算：式中epk——计算点处由土体本身产生的被动土压力强度标准值（kPa）；kp,kph——计算点处土的被动土压力系数，取：式中，δ为计算点处地基土与围护墙面的摩擦角（o）。取δ=（2/3～3/4）φk，且δ≤20°；无坑内降水措施时，取δ=0。由土体本身产生的静止土压力强度标准值和由地表面均布荷载作用产生的静止土压力强度标准的计算方法当坑外地表面为程度面，基坑围护墙背为竖直面时，由土体本身产生的静止土压力强度标准值e0k和由地表面均布荷载作用产生的静止土压力强度标准值eoqk,可按以下公式计算：式中e0k——计算点处由于土体本身产生的静止土压力强度标准值（kPa）;e0qk——计算点处由地表面均布荷载产生的静止土压力强度标准值（kPa）;k0——计算点处土的静止土压力系数，宜由实验确定。当无实验条件时，也可采用经验公式k0=1–sinφ’k计算；φ’k——计算点处土的有效内摩擦角标准值（0），宜由慢剪或三轴固结不排水剪切实验确定。水泥土围护和板式支护基坑，按承载能力极限形状验算基坑开挖后地基土的抗渗流（或抗管涌）不变性时，应满足下式：式中γo——结构重要性系数，按2.0.4条和10.1.7条规定履行，普通可取1.0；γs——渗流作用分项系数，取1.05；γRS——渗流抗力分项系数，取2.0；i——坑内渗流出口平均水力坡降，取B——基坑围护墙防渗帷幕墙的厚度（m）；h1,h2——分别为坑外和坑内计算地下水位距围护墙防渗帷幕墙底面的深度（m）；Gs——坑底标高处地基土的比重；e——坑底标高处地基土的自然孔隙比。地基土中埋藏有承压含水层，需验算基坑开挖后坑内地基土抗承压水头的不变性时，应满足下式：式中γy——承压水作用分项系数，取1.05；γRy——承压水抗力分项系数，
