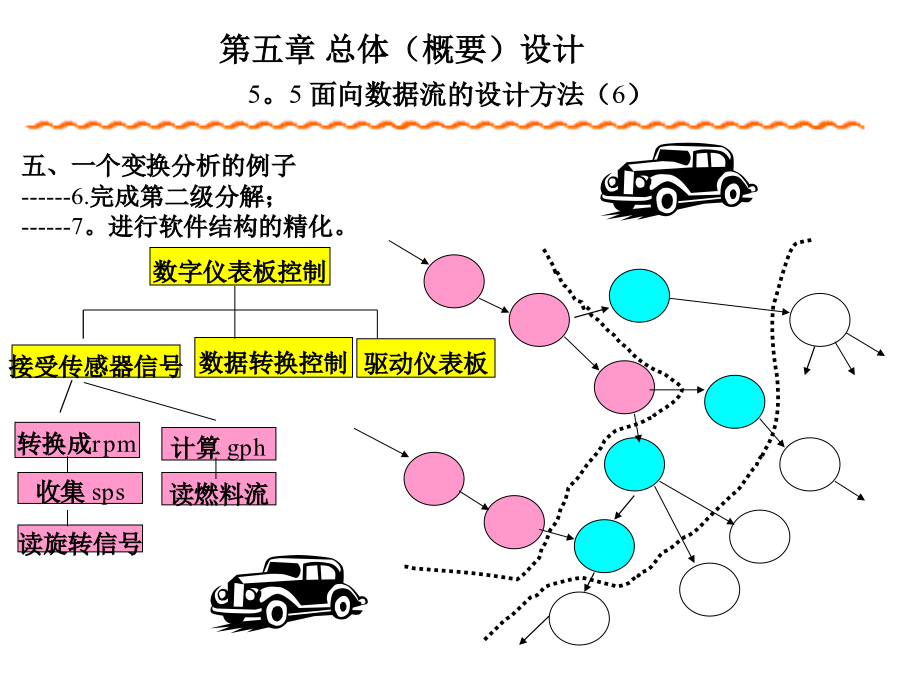

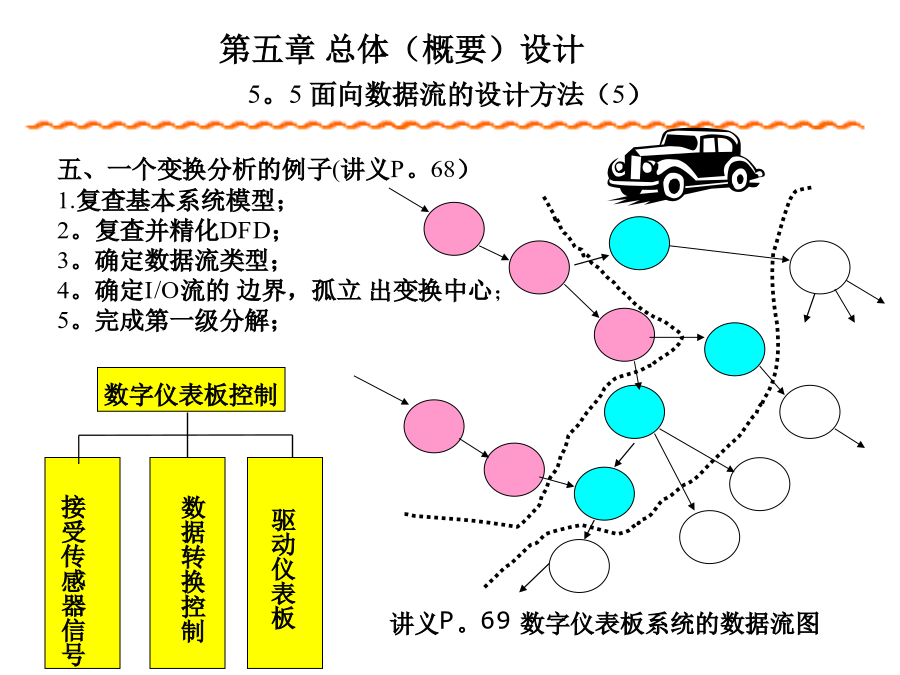

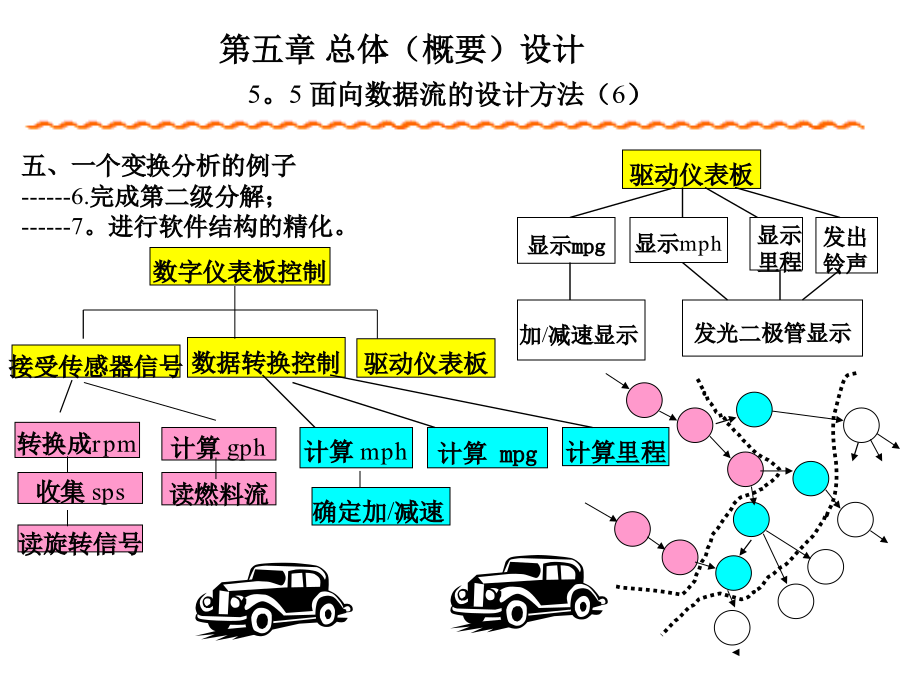

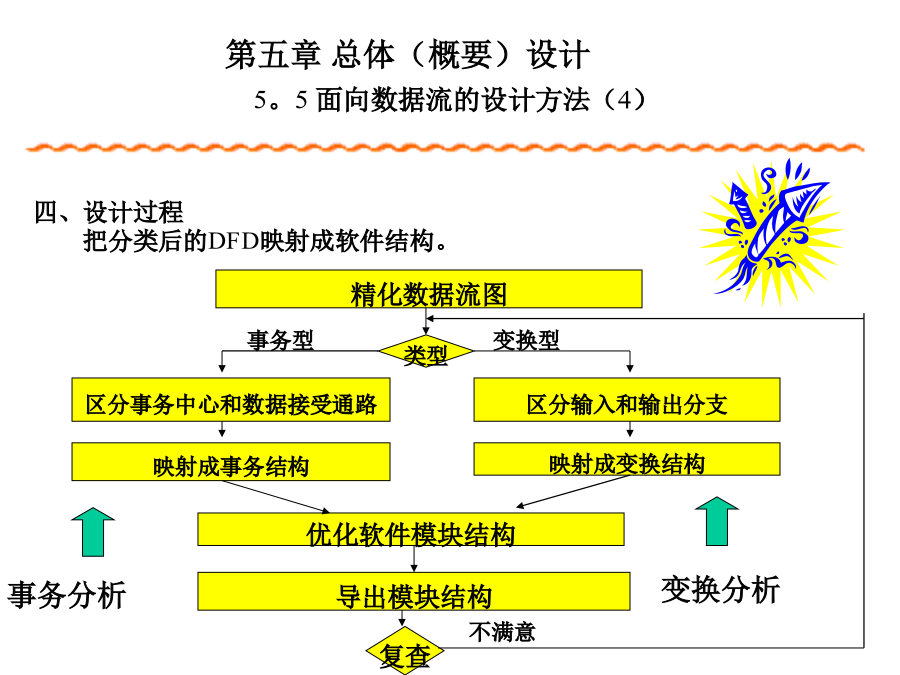

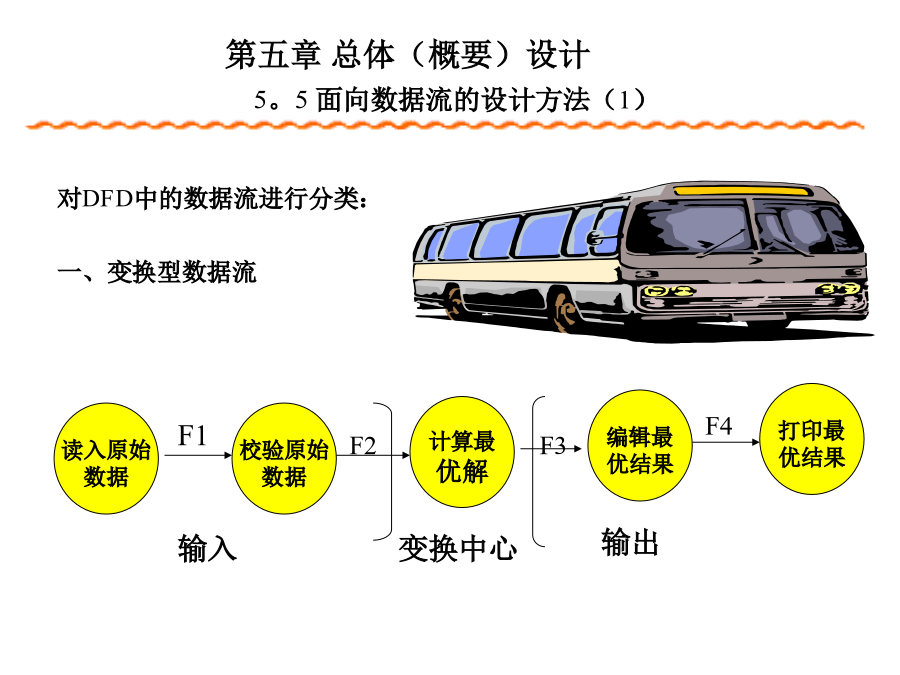

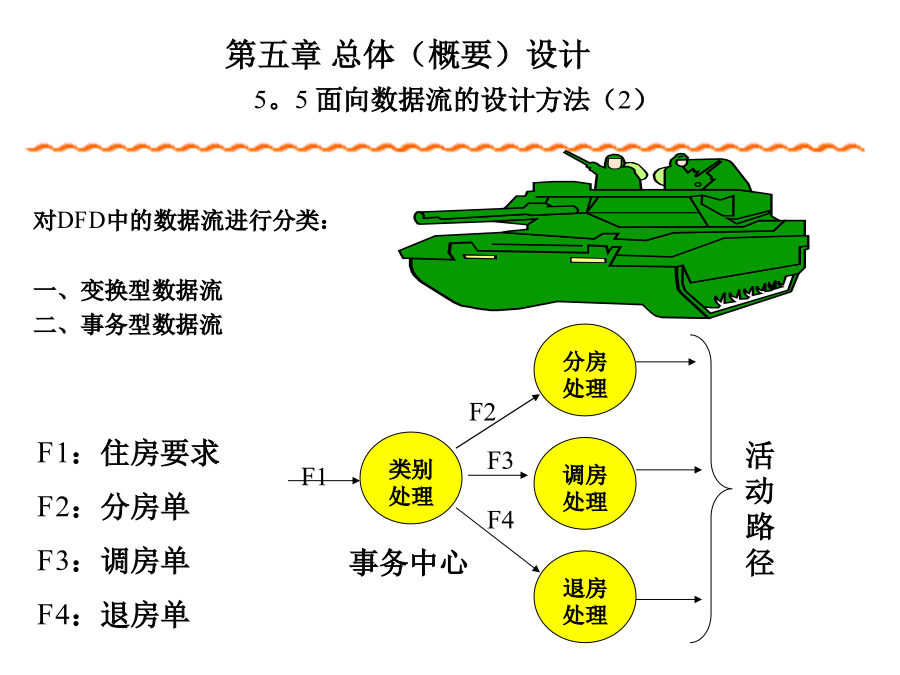

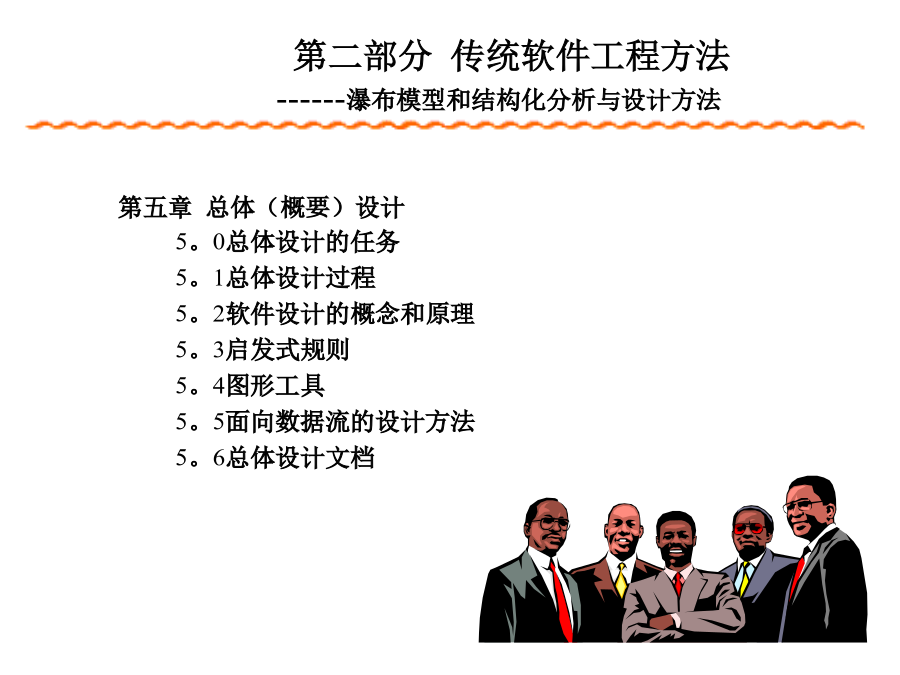

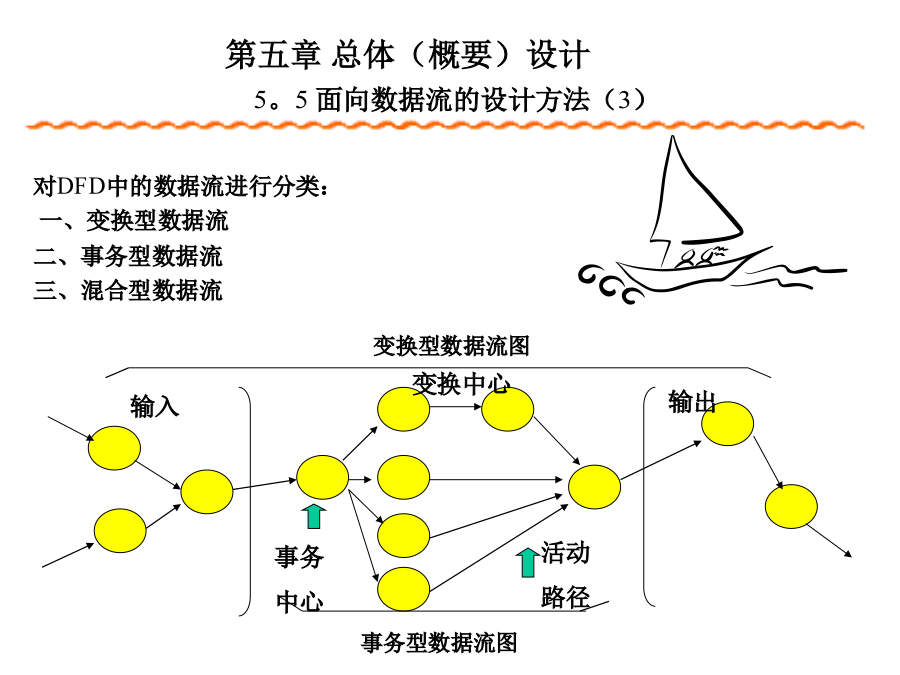

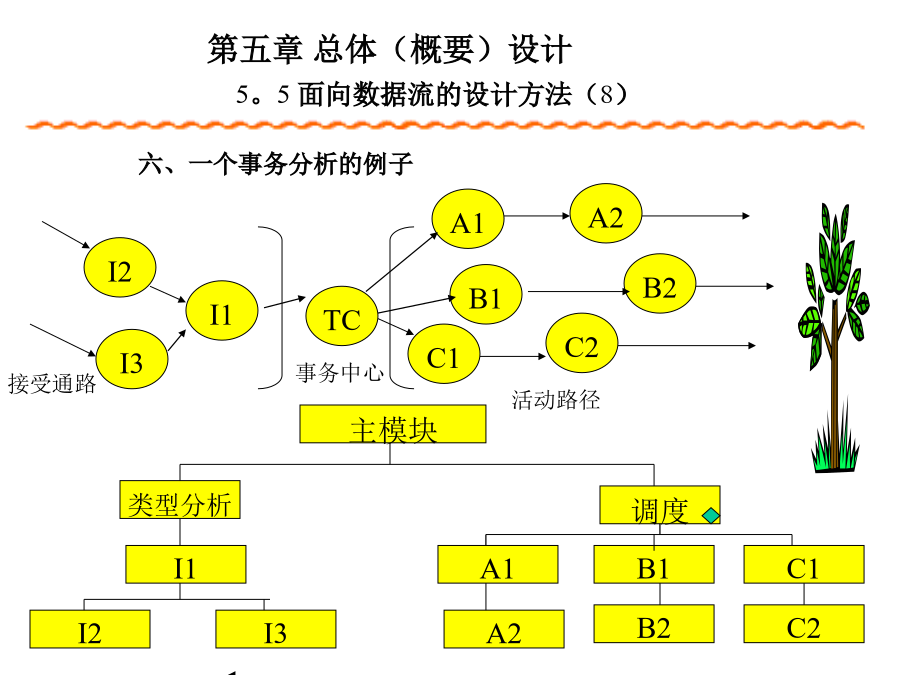

传统软件工程过程---瀑布模型开发阶段的划分：B.W.Boehm的划分第二部分传统软件工程方法------瀑布模型和结构化分析与设计方法对DFD中的数据流进行分类：一、变换型数据流对DFD中的数据流进行分类：一、变换型数据流二、事务型数据流对DFD中的数据流进行分类：一、变换型数据流二、事务型数据流三、混合型数据流四、设计过程把分类后的DFD映射成软件结构。五、一个变换分析的例子(讲义P。68）1.复查基本系统模型；2。复查并精化DFD；3。确定数据流类型；4。确定I/O流的边界，孤立出变换中心；5。完成第一级分解；五、一个变换分析的例子------6.完成第二级分解；------7。进行软件结构的精化。五、一个变换分析的例子------6.完成第二级分解；------7。进行软件结构的精化。六、一个事务分析的例子总体设计说明书内容（GB8567--88）1、引言1。1编写目的1。2背景说明1。3定义1。4参考资料2、总体设计2。1需求规定2。2运行环境2。3基本设计概念和处理流程2。4结构2。5功能需求与程序的关系2。6人工处理过程2。7尚未解决的问题总体设计说明书内容（GB8567--88）3、接口设计3。1用户接口3。2外部接口3。3内部接口4、运行设计4。1运行模块组合4。2运行控制4。3运行时间5、系统数据结构设计5。1逻辑结构设计5。2物理结构设计5。3数据结构与程序的关系6、系统出错处理设计6。1出错信息6。2补救措施6。3系统维护设计作业三
