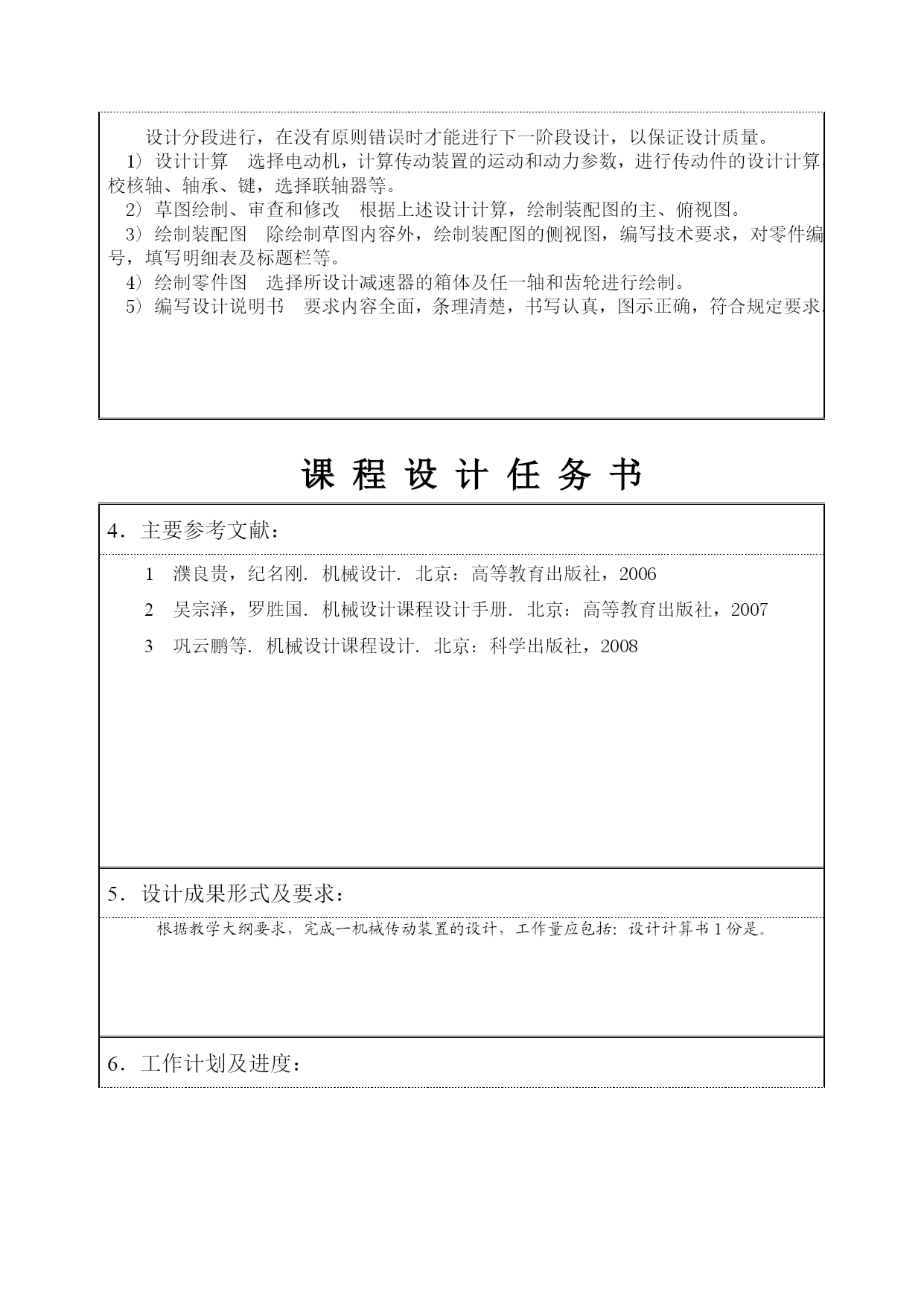

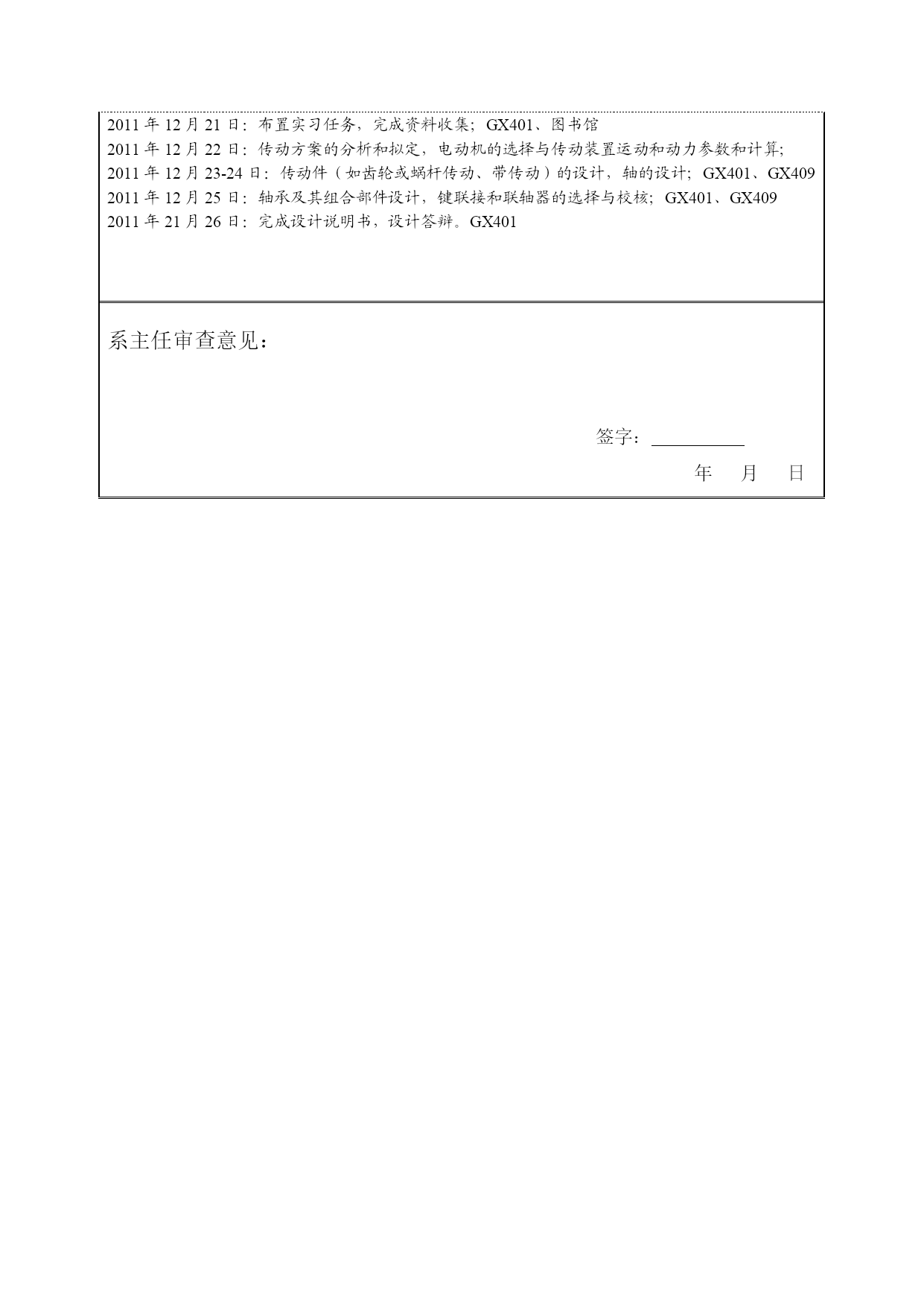

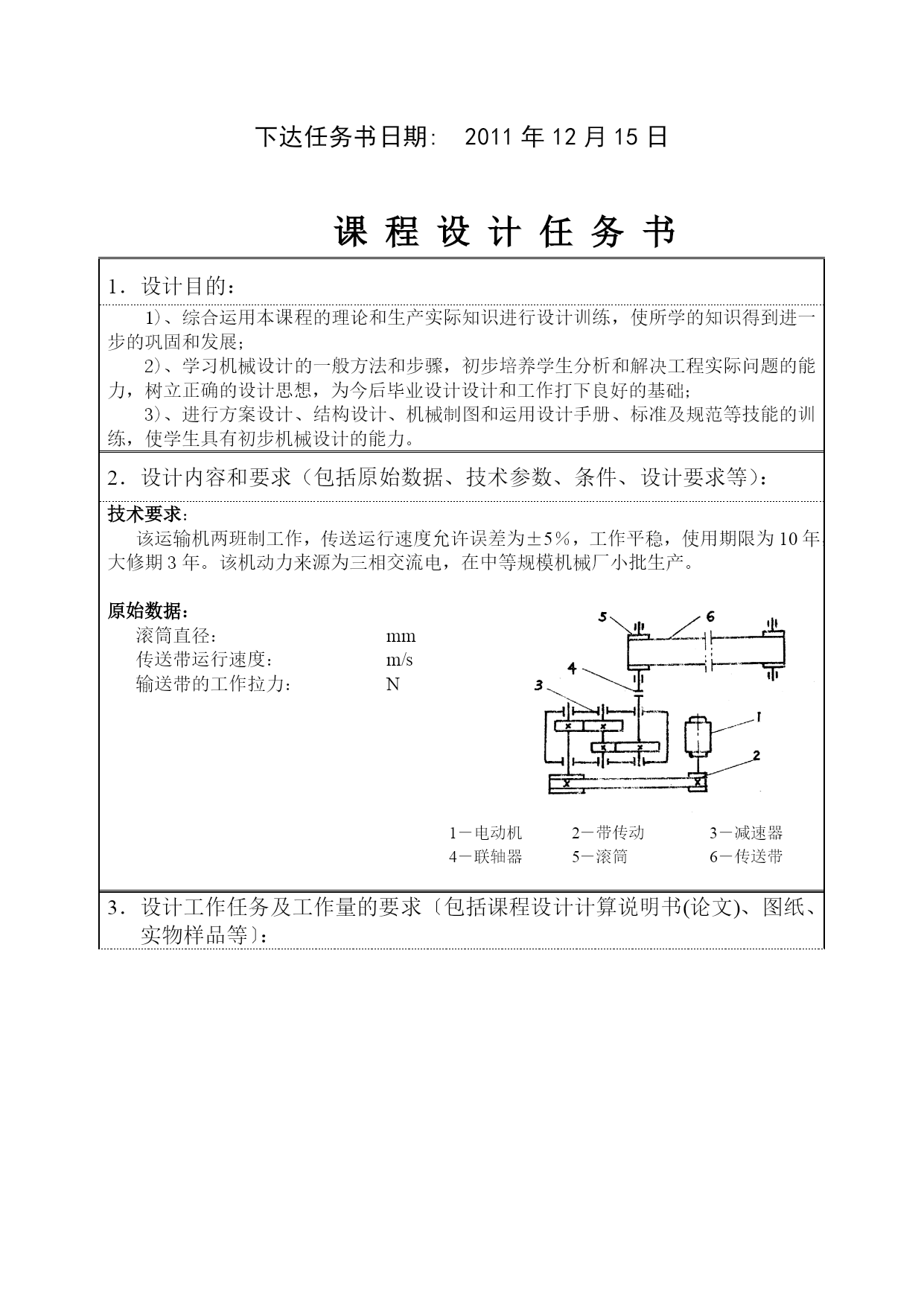

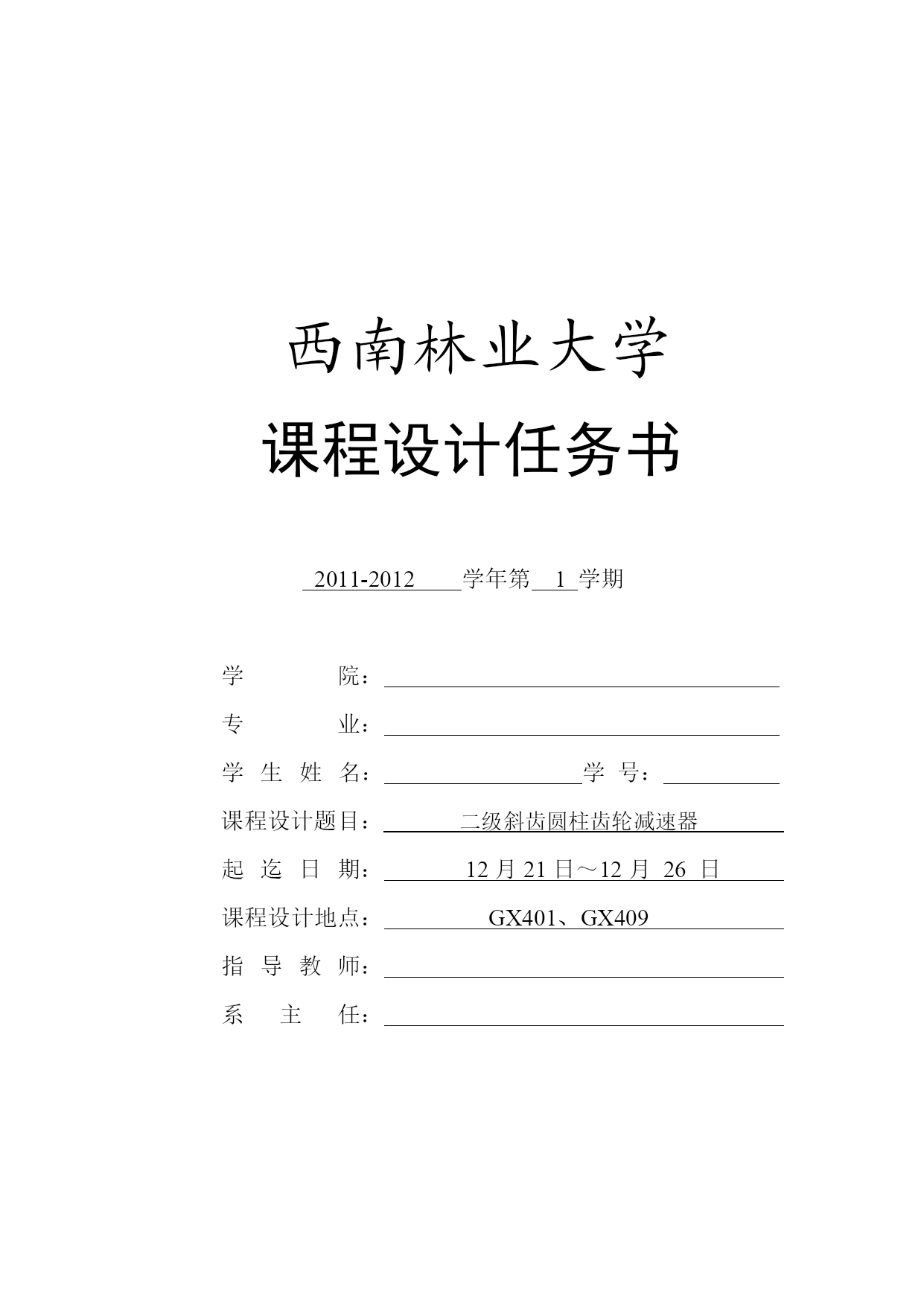

西南林业大学课程设计说明书学生姓名：学号：学院：专业：木材科学与技术2009题目：二级斜齿圆柱齿轮减速器指导教师：朱代根职称:讲师2011年12月日西南林业大学课程设计任务书2011-2012学年第1学期学院：专业：学生姓名：学号：课程设计题目：二级斜齿圆柱齿轮减速器起迄日期：12月21日～12月26日课程设计地点：GX401、GX409指导教师：系主任：下达任务书日期:2011年12月15日课程设计任务书1．设计目的：1)、综合运用本课程的理论和生产实际知识进行设计训练，使所学的知识得到进一步的巩固和发展；2)、学习机械设计的一般方法和步骤，初步培养学生分析和解决工程实际问题的能力，树立正确的设计思想，为今后毕业设计设计和工作打下良好的基础；3)、进行方案设计、结构设计、机械制图和运用设计手册、标准及规范等技能的训练，使学生具有初步机械设计的能力。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：技术要求：该运输机两班制工作，传送运行速度允许误差为±5％，工作平稳，使用期限为10年，大修期3年。该机动力来源为三相交流电，在中等规模机械厂小批生产。原始数据：滚筒直径：mm传送带运行速度：m/s输送带的工作拉力：N1－电动机2－带传动3－减速器4－联轴器5－滚筒6－传送带3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：设计分段进行，在没有原则错误时才能进行下一阶段设计，以保证设计质量。1)设计计算选择电动机，计算传动装置的运动和动力参数，进行传动件的设计计算，校核轴、轴承、键，选择联轴器等。2)草图绘制、审查和修改根据上述设计计算，绘制装配图的主、俯视图。3)绘制装配图除绘制草图内容外，绘制装配图的侧视图，编写技术要求，对零件编号，填写明细表及标题栏等。4)绘制零件图选择所设计减速器的箱体及任一轴和齿轮进行绘制。5)编写设计说明书要求内容全面，条理清楚，书写认真，图示正确，符合规定要求。课程设计任务书4．主要参考文献：1濮良贵，纪名刚.机械设计.北京：高等教育出版社，20062吴宗泽，罗胜国.机械设计课程设计手册.北京：高等教育出版社，20073巩云鹏等.机械设计课程设计.北京：科学出版社，20085．设计成果形式及要求：根据教学大纲要求，完成一机械传动装置的设计，工作量应包括：设计计算书1份是。6．工作计划及进度：2011年12月21日：布置实习任务，完成资料收集；GX401、图书馆2011年12月22日：传动方案的分析和拟定，电动机的选择与传动装置运动和动力参数和计算；2011年12月23-24日：传动件（如齿轮或蜗杆传动、带传动）的设计，轴的设计；GX401、GX4092011年12月25日：轴承及其组合部件设计，键联接和联轴器的选择与校核；GX401、GX4092011年21月26日：完成设计说明书，设计答辩。GX401系主任审查意见：签字：年月日
