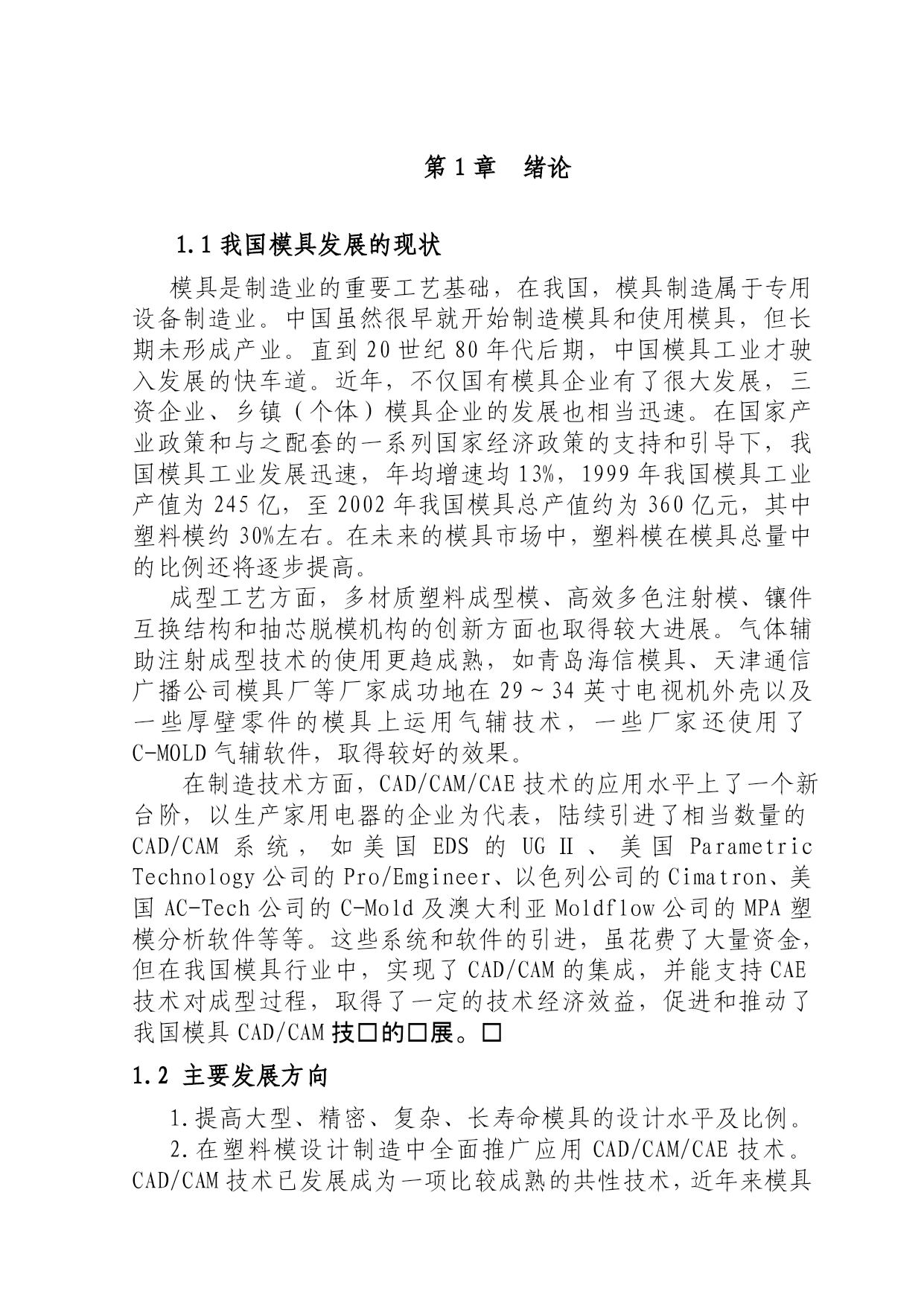

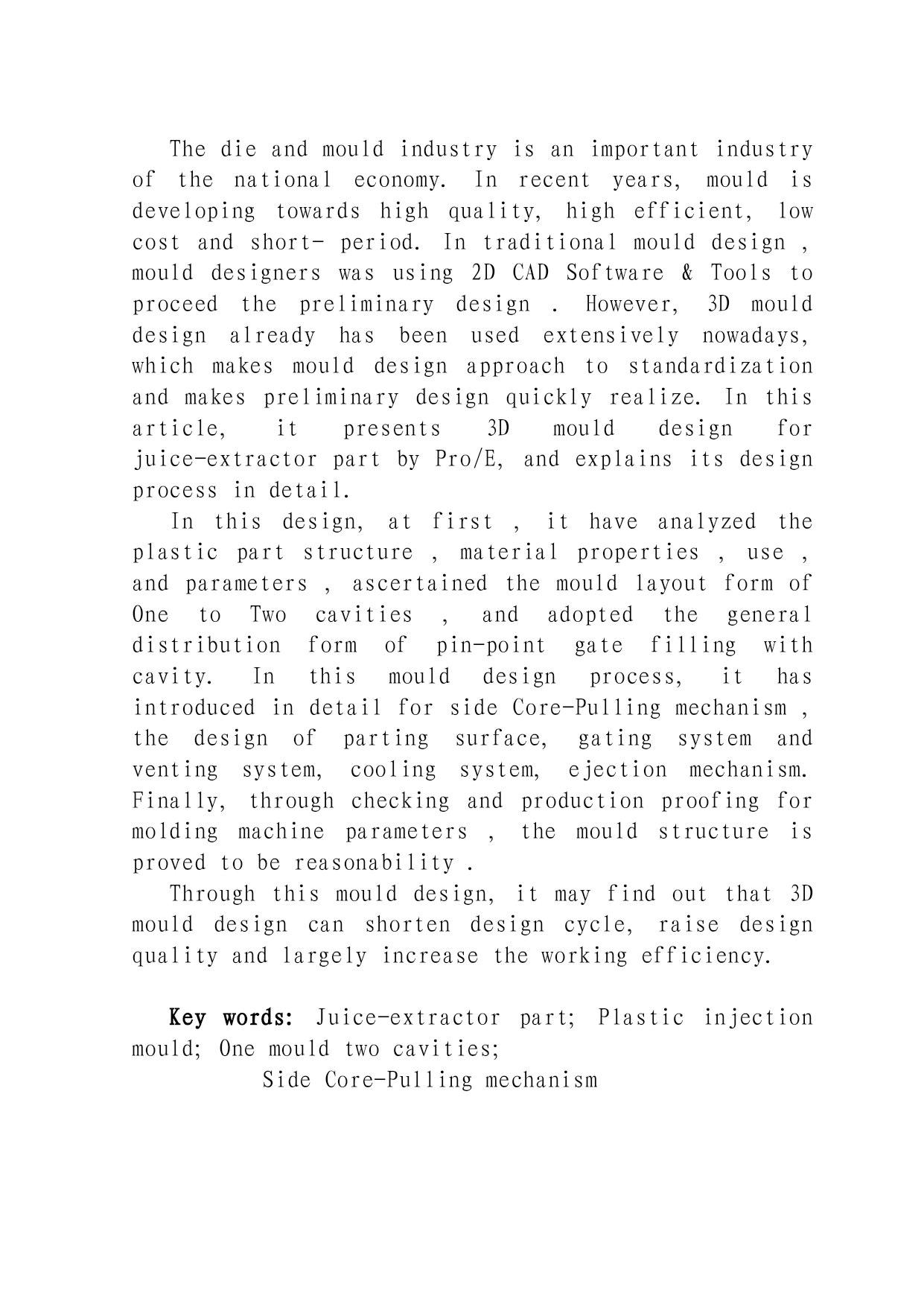

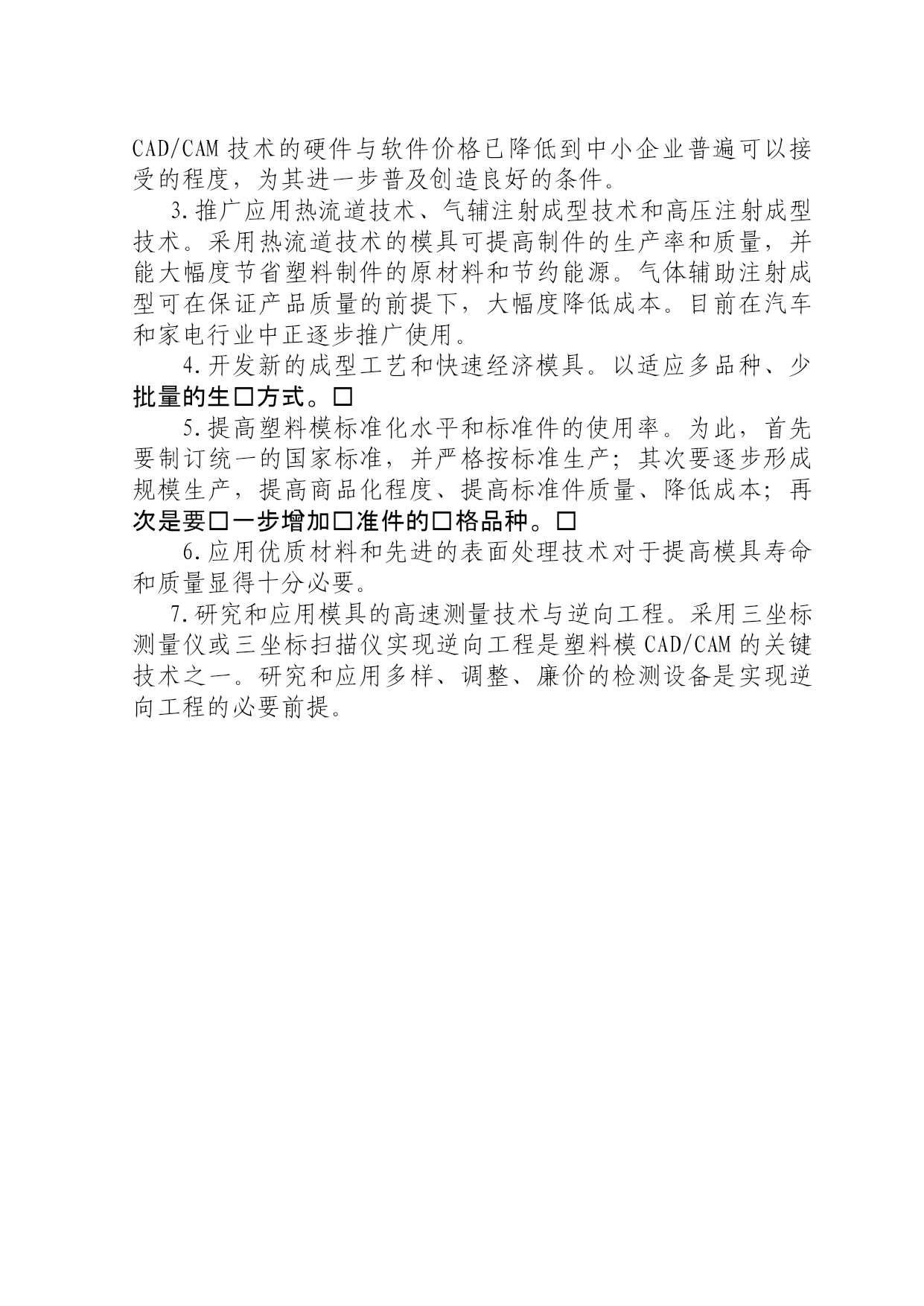

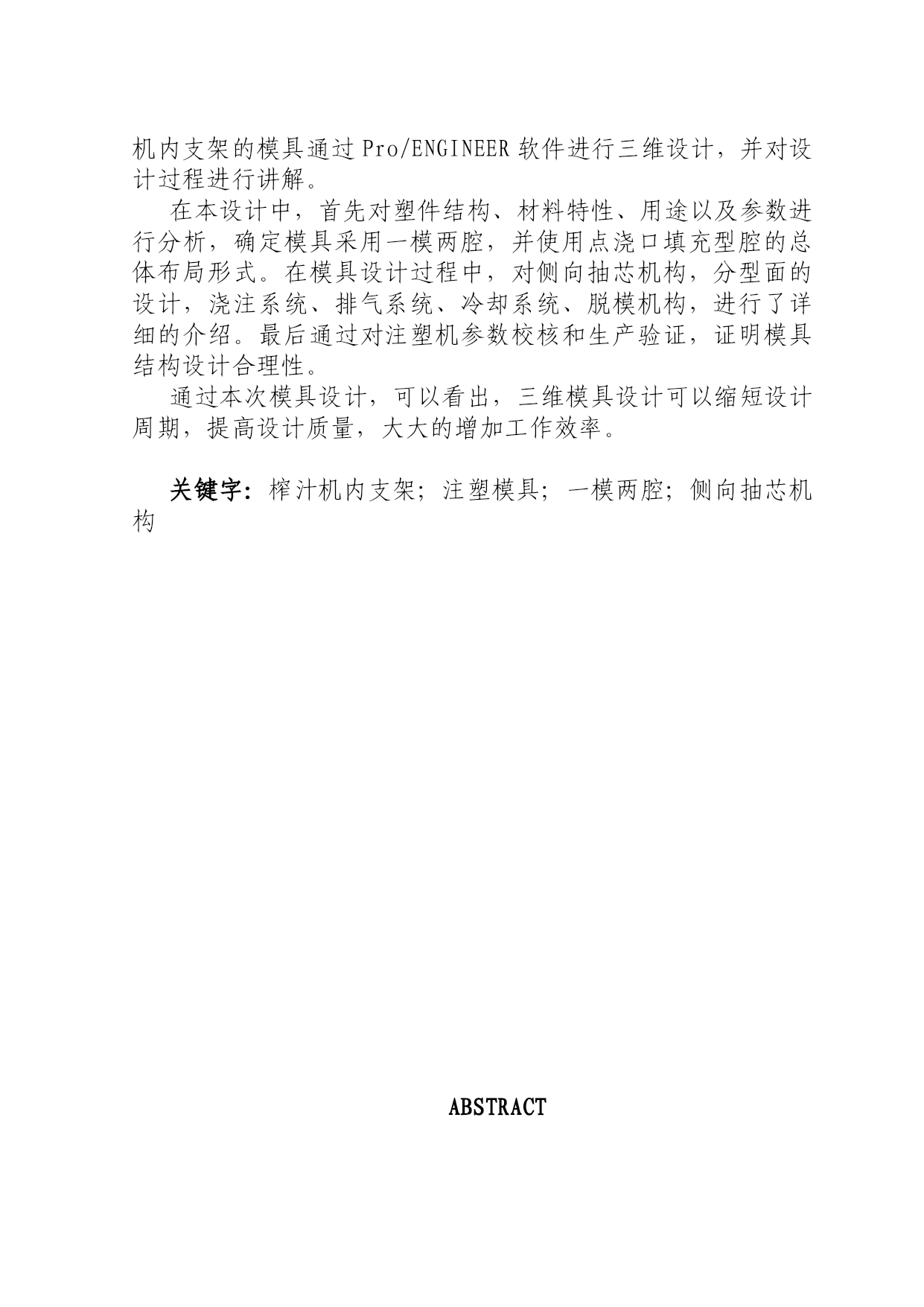

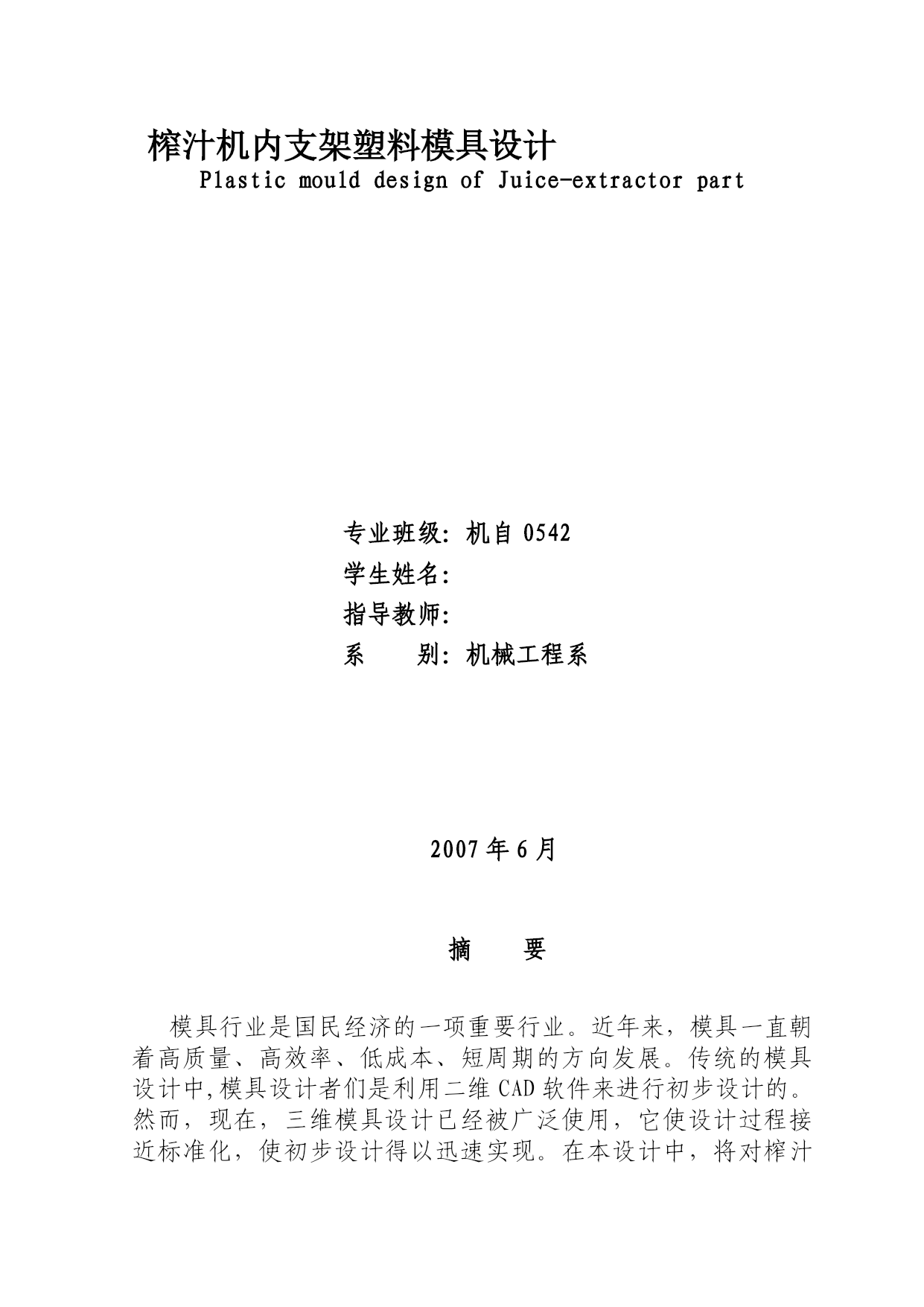

榨汁机内支架塑料模具设计毕业设计名师（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）榨汁机内支架塑料模具设计PlasticmoulddesignofJuice-extractorpart专业班级：机自0542学生姓名：指导教师：系别：机械工程系2007年6月摘要模具行业是国民经济的一项重要行业。近年来，模具一直朝着高质量、高效率、低成本、短周期的方向发展。传统的模具设计中,模具设计者们是利用二维CAD软件来进行初步设计的。然而，现在，三维模具设计已经被广泛使用，它使设计过程接近标准化，使初步设计得以迅速实现。在本设计中，将对榨汁机内支架的模具通过Pro/ENGINEER软件进行三维设计，并对设计过程进行讲解。在本设计中，首先对塑件结构、材料特性、用途以及参数进行分析，确定模具采用一模两腔，并使用点浇口填充型腔的总体布局形式。在模具设计过程中，对侧向抽芯机构，分型面的设计，浇注系统、排气系统、冷却系统、脱模机构，进行了详细的介绍。最后通过对注塑机参数校核和生产验证，证明模具结构设计合理性。通过本次模具设计，可以看出，三维模具设计可以缩短设计周期，提高设计质量，大大的增加工作效率。关键字：榨汁机内支架；注塑模具；一模两腔；侧向抽芯机构ABSTRACTThedieandmouldindustryisanimportantindustryofthenationaleconomy.Inrecentyears,mouldisdevelopingtowardshighquality,highefficient,lowcostandshort-period.Intraditionalmoulddesign,moulddesignerswasusing2DCADSoftware&Toolstoproceedthepreliminarydesign.However,3Dmoulddesignalreadyhasbeenusedextensivelynowadays,whichmakesmoulddesignapproachtostandardizationandmakespreliminarydesignquicklyrealize.Inthisarticle,itpresents3Dmoulddesignforjuice-extractorpartbyPro/E,andexplainsitsdesignprocessindetail.Inthisdesign,atfirst,ithaveanalyzedtheplasticpartstructure,materialproperties,use,andparameters,ascertainedthemouldlayoutformofOnetoTwocavities,andadoptedthegeneraldistributionformofpin-pointgatefillingwithcavity.Inthismoulddesignprocess,ithasintroducedindetailforsideCore-Pullingmechanism,thedesignofpartingsurface,gatingsystemandventingsystem,coolingsystem,ejectionmechanism.Finally,throughcheckingandproductionproofingformoldingmachineparameters,themouldstructureisprovedtobereasonability.Throughthismoulddesign,itmayfindoutthat3Dmoulddesigncanshortendesigncycle,raisedesignqualityandlargelyincreasetheworkingefficiency.Keywords:Juice-extractorpart;Plasticinjectionmould;Onemouldtwocavities;SideCore-Pullingmechanism目录TOC\o"1-4"\u第1章绪论PAGEREF_Toc169760891\h11.1我国模具发展的现状PAGEREF_Toc169760892\h11.2主要发展方向PAGEREF_Toc169760893\h1第2章材料与塑件分析PAGEREF_Toc169760894\h32.
