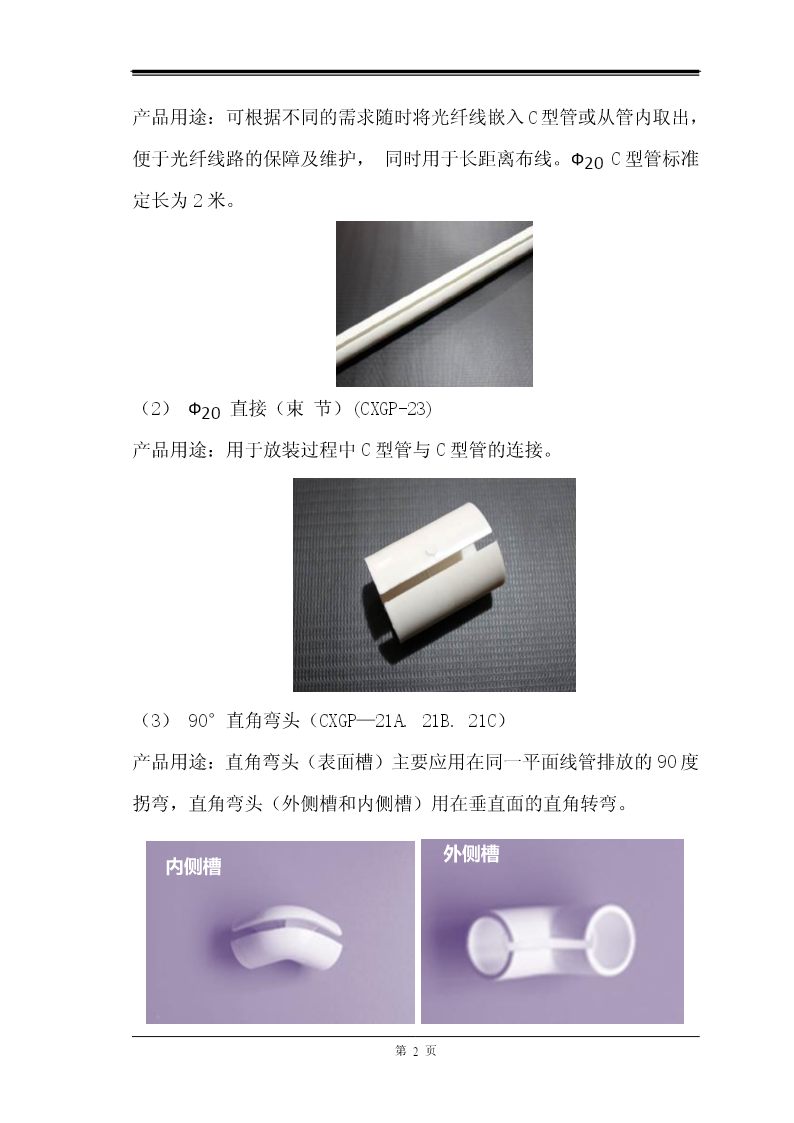

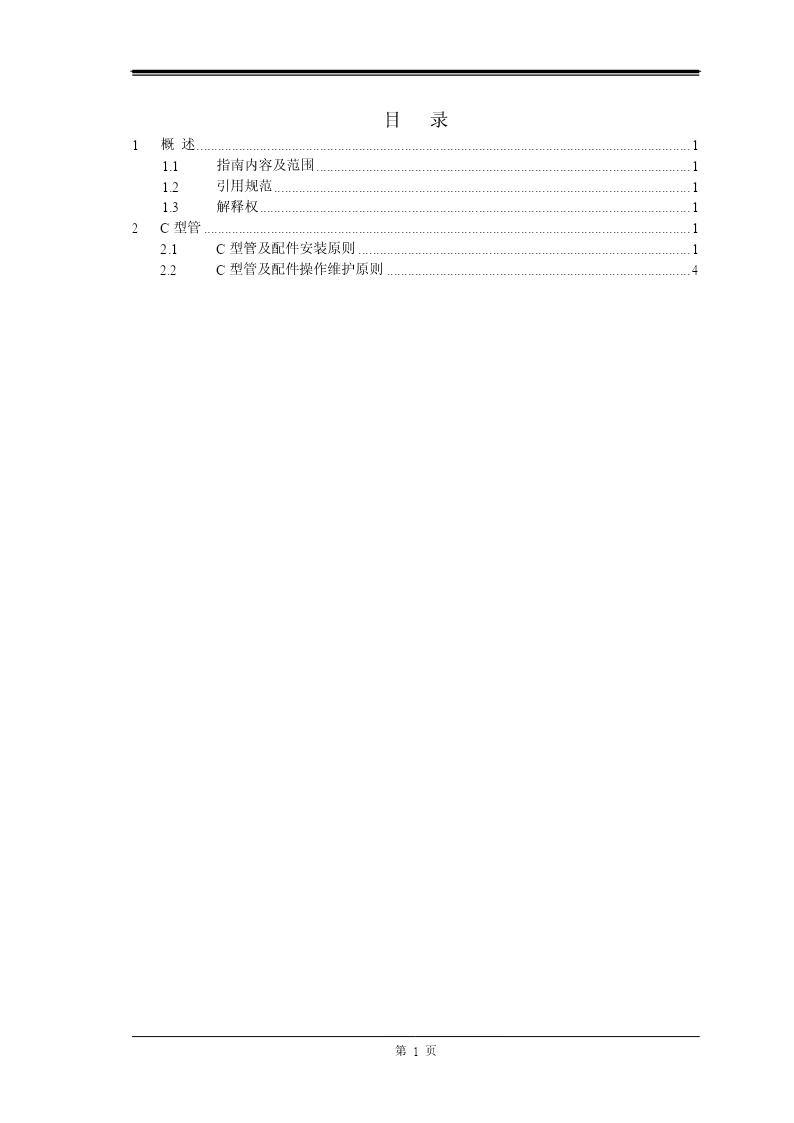

C型管施工指南中国电信重庆分公司目录1概述............................................................................................................................................11.1指南内容及范围..........................................................................................................11.2引用规范......................................................................................................................11.3解释权..........................................................................................................................12C型管..........................................................................................................................................12.1C型管及配件安装原则..............................................................................................12.2C型管及配件操作维护原则......................................................................................41概述本指南明确了C型管的建设原则及规范，用于指导中国电信重庆公司各施工维护单位开展FTTH建设维护管理工作。1.1指南内容及范围（1）C型管的使用安装原则。1.2引用规范（1）《有线接入网设备安装工程设计规范》YD/T5139-2005；（2）《有线接入网设备安装工程验收规范》YD/T5140-2005；（3）《关于开展网络维护“三项达标”工作的通知》（中电信渝〔2011〕52号）；1.3解释权本规范解释权属于中国电信重庆分公司。2C型管楼道C型管主要用于FTTH楼道布线的施工，从楼道分光分纤箱至用户终端部分承载入户皮线光缆，它可替代原有的波纹管等楼道布线用的管材，以及使用在目前无保护的线路中。C型管采用PVC管壁开槽的结构设计，使得皮线光缆放装阶段更加方便、高效，避免放装阶段的暗管穿放工作，很大的提高装维效率；同时，C型管相比波纹外形美观整洁，可解决物业和业主难以接受波纹管的问题。2.1C型管及配件安装原则在常用PVC管材的基础上将管壁加厚至2.5mm，在模具设计时加工出一道宽为3.5-4mm开口，称C型管。（1）Ф20C型管(CXG-20)产品用途：可根据不同的需求随时将光纤线嵌入C型管或从管内取出，便于光纤线路的保障及维护，同时用于长距离布线。Ф20C型管标准定长为2米。（2）Ф20直接（束节）(CXGP-23)产品用途：用于放装过程中C型管与C型管的连接。（3）90°直角弯头（CXGP—21A.21B.21C）产品用途：直角弯头（表面槽）主要应用在同一平面线管排放的90度拐弯，直角弯头（外侧槽和内侧槽）用在垂直面的直角转弯。外侧槽内侧槽表面槽（4）145°弯头，125°弯头(CXGP—24A.24B）产品用途：适用于当楼道内遇到特殊弯道时，来达到所要转弯的角度。125°弯头145°弯头（5）丁字三通（CXGP—22ST）产品用途：三通主要应用在进户分路，在每家用户进户前装一只三通来达到光纤分路。（6）终端闷盖（CXGP-25）产品用途：用于进户时卡在C型管上遮盖外露光纤。（7）线卡（CXGP—30）产品用途：卡住C型管防止光纤露在线槽外。（8）管卡（CXGP—26）产品用途：用于在墙壁上固定C
