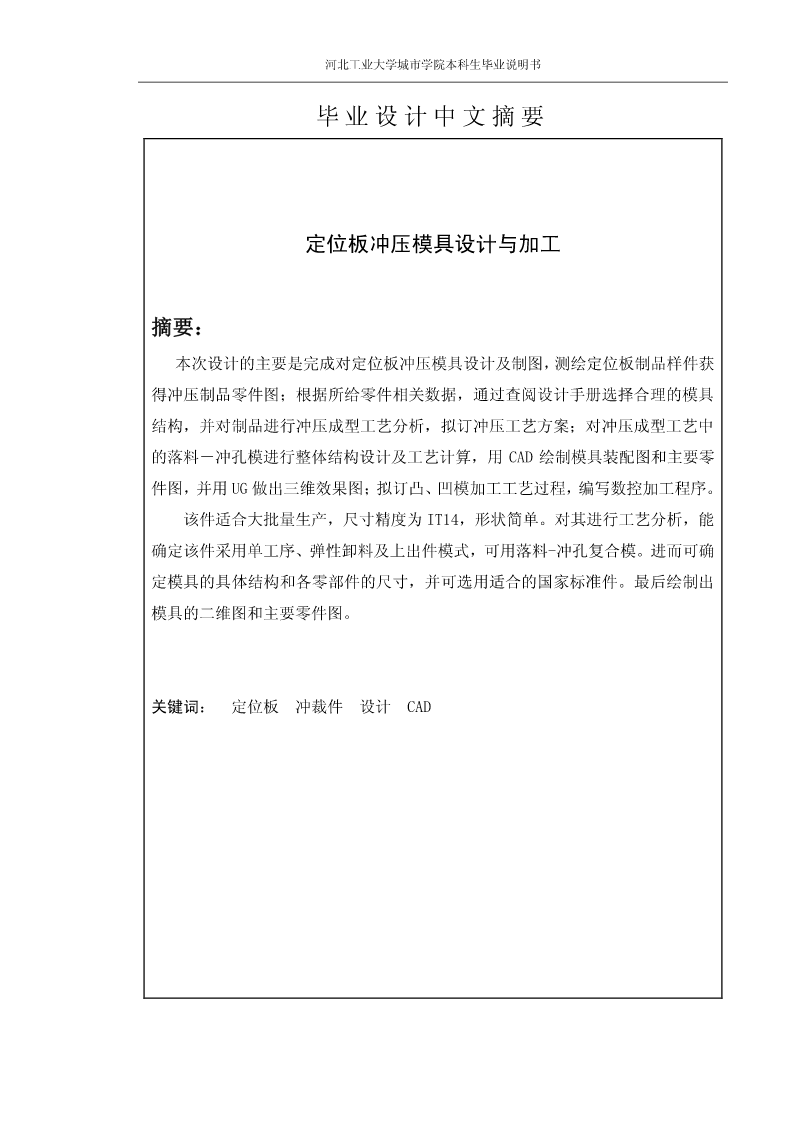

河北工业大学城市学院毕业设计说明书作者：沈珈慧学号：087539系：材料科学与工程专业：材料科学与工程题目：定位板冲压模具设计与加工指导者：韩广利副教授评阅者：2012年6月9日河北工业大学城市学院本科生毕业说明书毕业设计中文摘要定位板冲压模具设计与加工摘要：本次设计的主要是完成对定位板冲压模具设计及制图，测绘定位板制品样件获得冲压制品零件图；根据所给零件相关数据，通过查阅设计手册选择合理的模具结构，并对制品进行冲压成型工艺分析，拟订冲压工艺方案；对冲压成型工艺中的落料－冲孔模进行整体结构设计及工艺计算，用CAD绘制模具装配图和主要零件图，并用UG做出三维效果图；拟订凸、凹模加工工艺过程，编写数控加工程序。该件适合大批量生产，尺寸精度为IT14，形状简单。对其进行工艺分析，能确定该件采用单工序、弹性卸料及上出件模式，可用落料-冲孔复合模。进而可确定模具的具体结构和各零部件的尺寸，并可选用适合的国家标准件。最后绘制出模具的二维图和主要零件图。关键词：定位板冲裁件设计CAD河北工业大学城市学院本科生毕业说明书毕业设计外文摘要TitleDesignandmanufactureofstampingdiesforlocatingplateAbstractThedesignismainlythecompletionofthepositioningplatestampingdiedesignandmapping,surveyingandmappingthepositioningplateproductstothesamplestampingspartsdiagram;Moldstructureaccordingtothedataofthegivenparts,throughaccesstotheDesignManual,andproductsforthemetalformingprocessanalysis,preparationofthestampingprocessplan;Blankinginthemetalformingprocess-punchingdie,theoverallstructureofthedesignandprocesscalculation,CADdrawingofthemoldassemblydrawingandpartsdiagram,andmakethree-dimensionalrenderingsusingUG;Elaborationofconvex,concavemoldmachiningprocess,thepreparationoftheNCmachiningprogram.piecessuitableformassproductionwithdimensionalaccuracyofIT14foritssimpleshape.Itsprocessanalysiscandetermineasingleprocess,uptheelasticunloadingandoutofthepiecesmethod,availableblanking-punchingcompositemodulus.Andthendeterminethesizeofthemoldstructureandthepartsandcanchoosetheappropriatenationalstandards.Finallydrawthetwo-dimensionaldiagramofmoldandthemainpartdrawing.Keywords：locatingplate,blankingparts,design,CAD河北工业大学城市学院本科生毕业说明书目次1引言............................................................11．1我国模具行业现状.............................................11.2模具加工方法..................................................21.2.1电火花线切割................................................31.2.2数控加工....................................................31.3CAD绘图软件应用........
