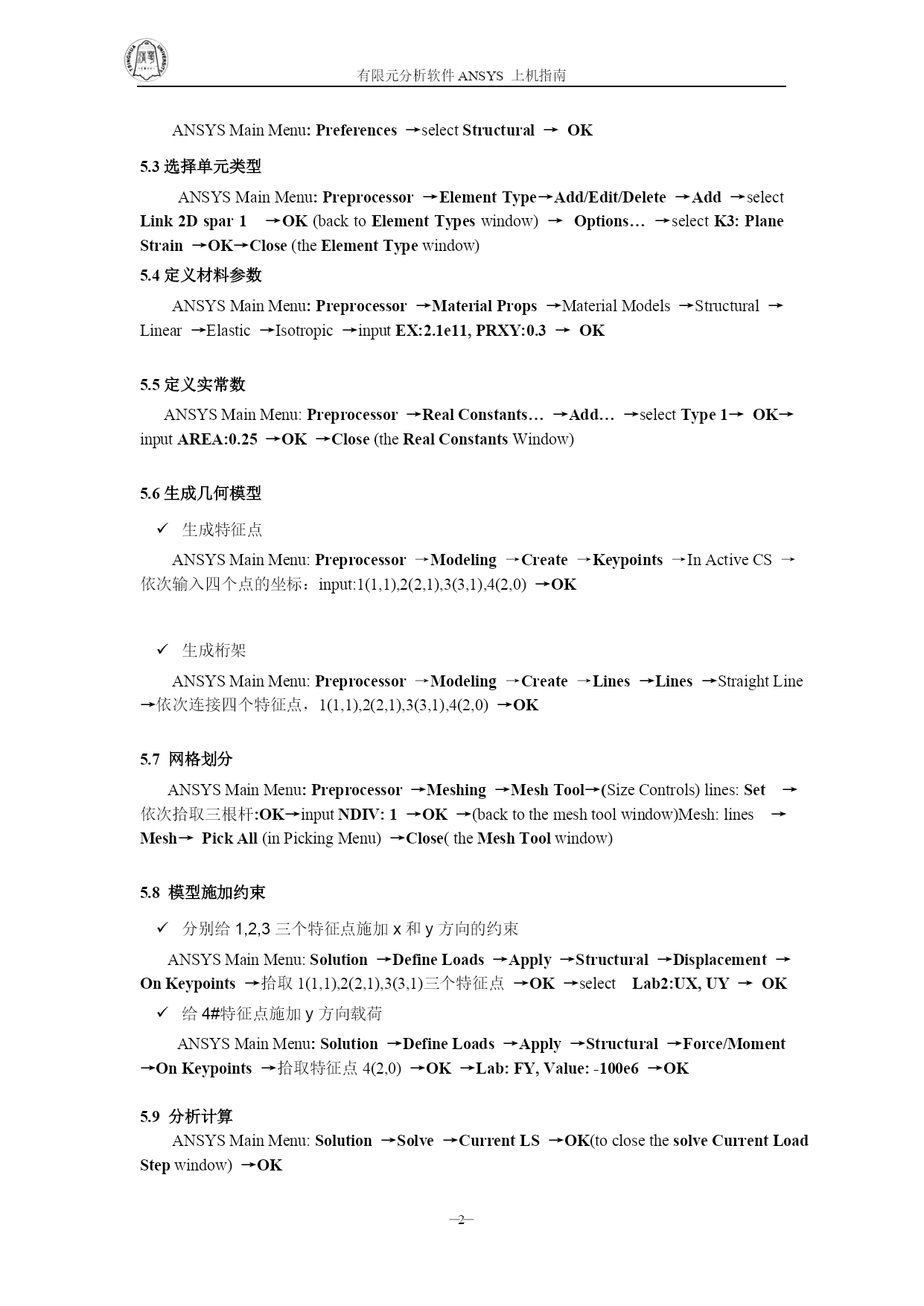

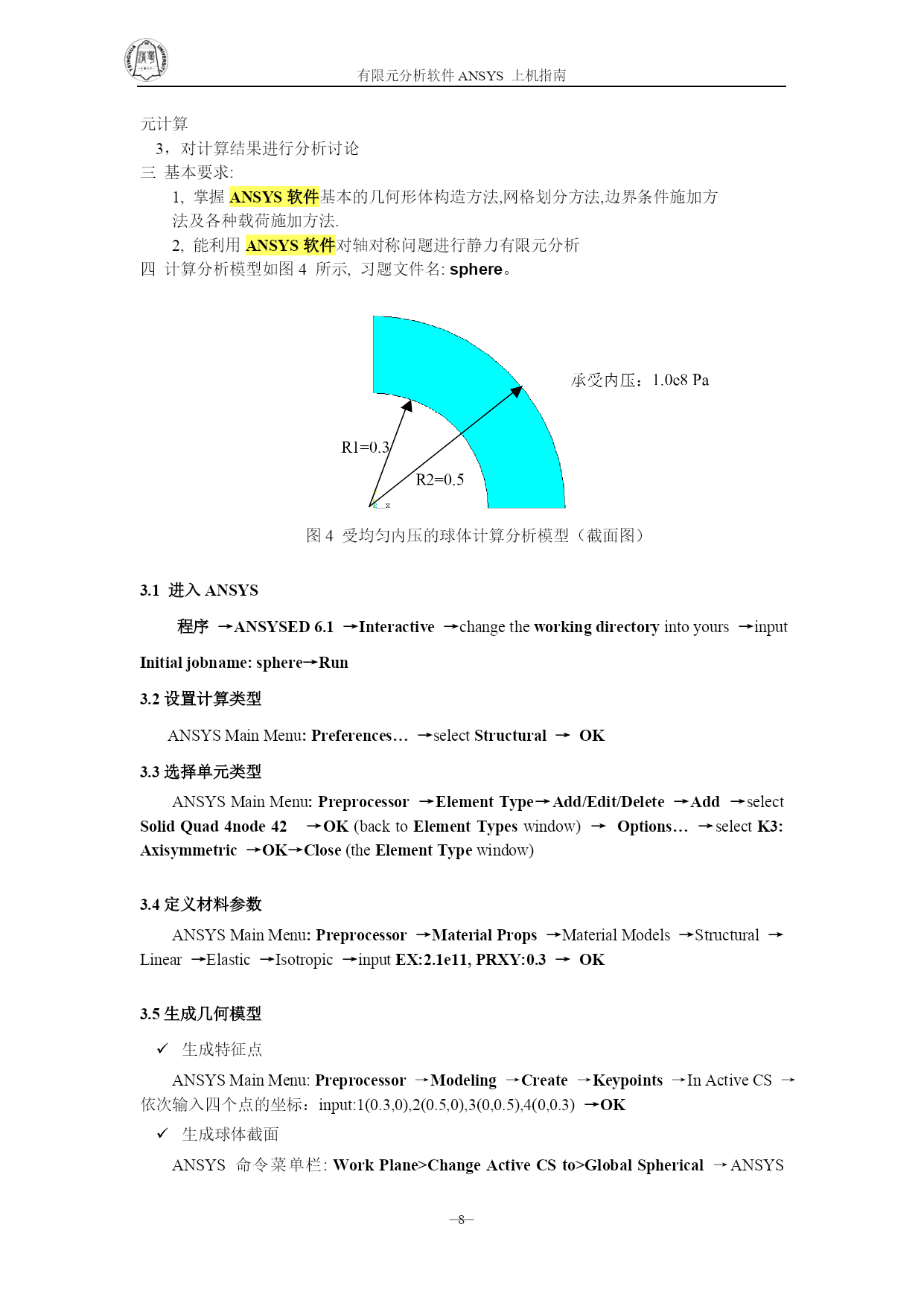

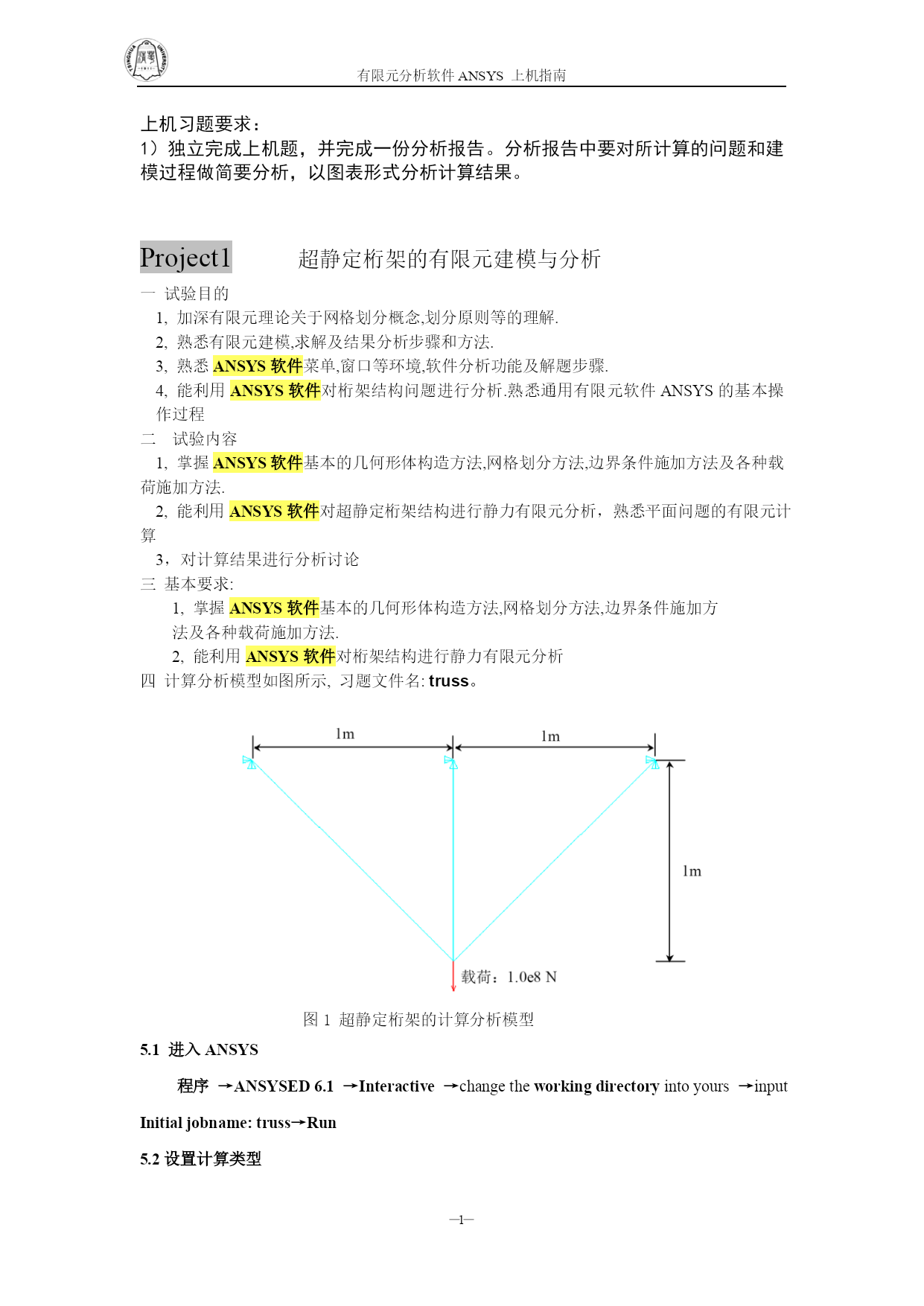

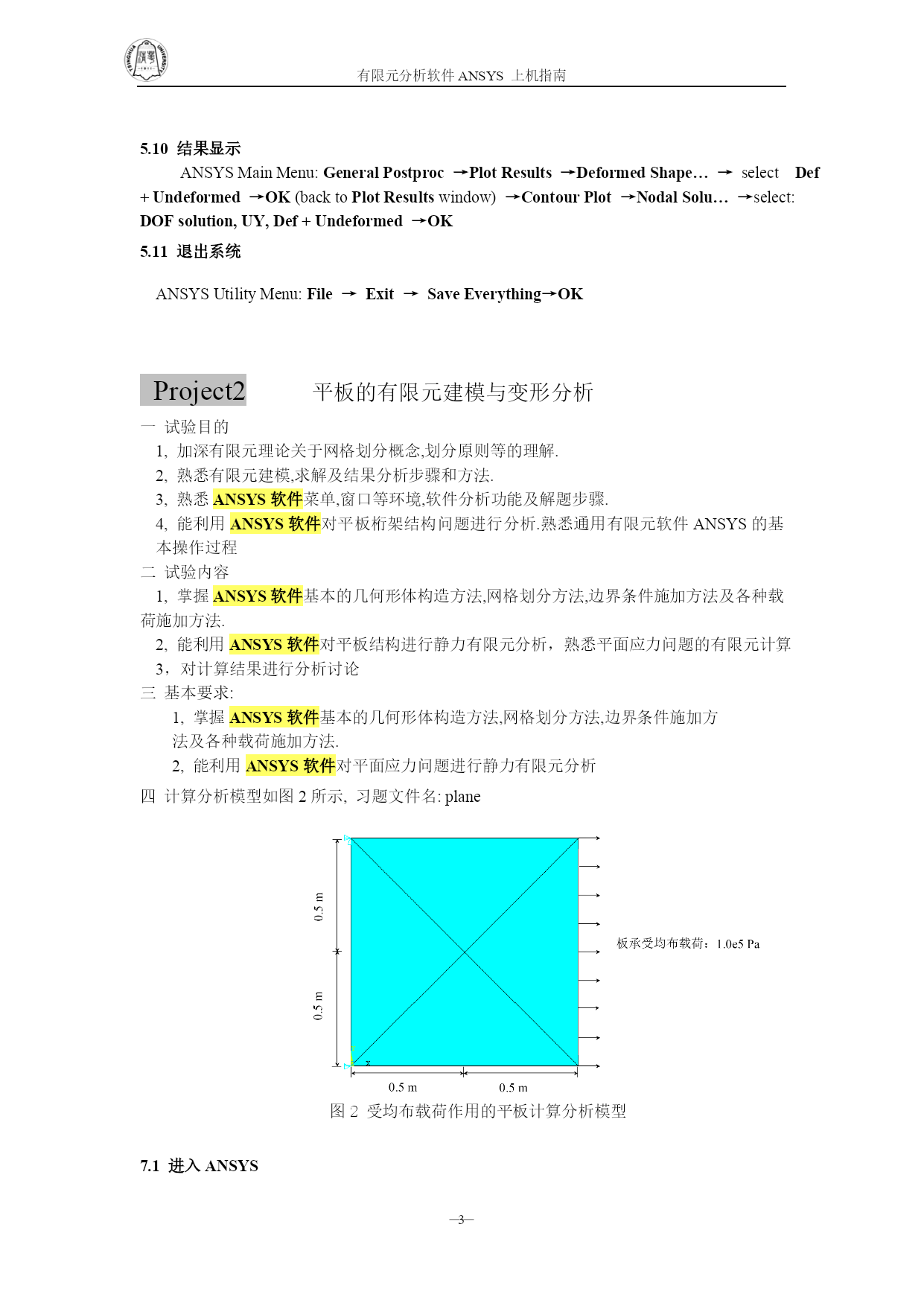

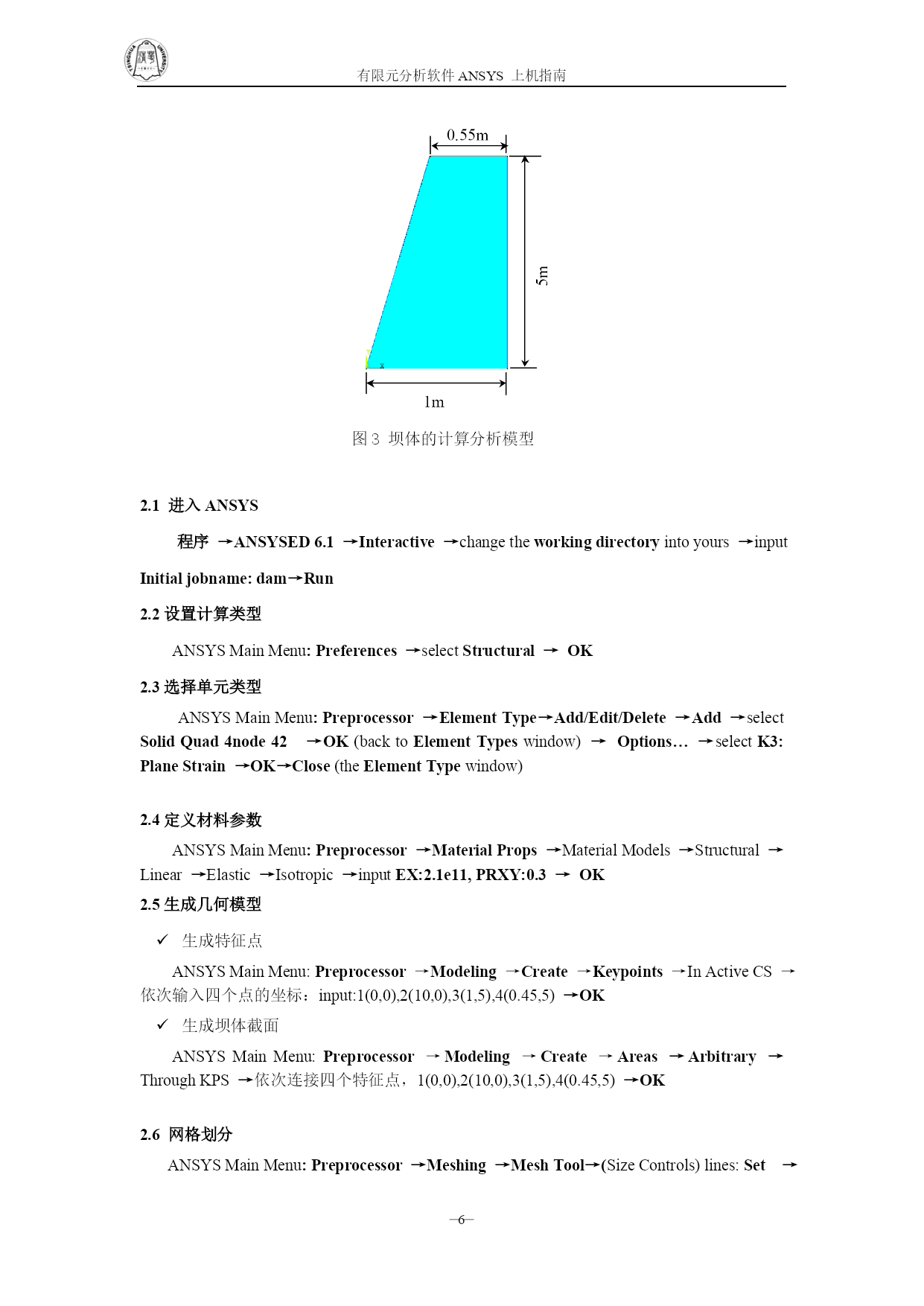

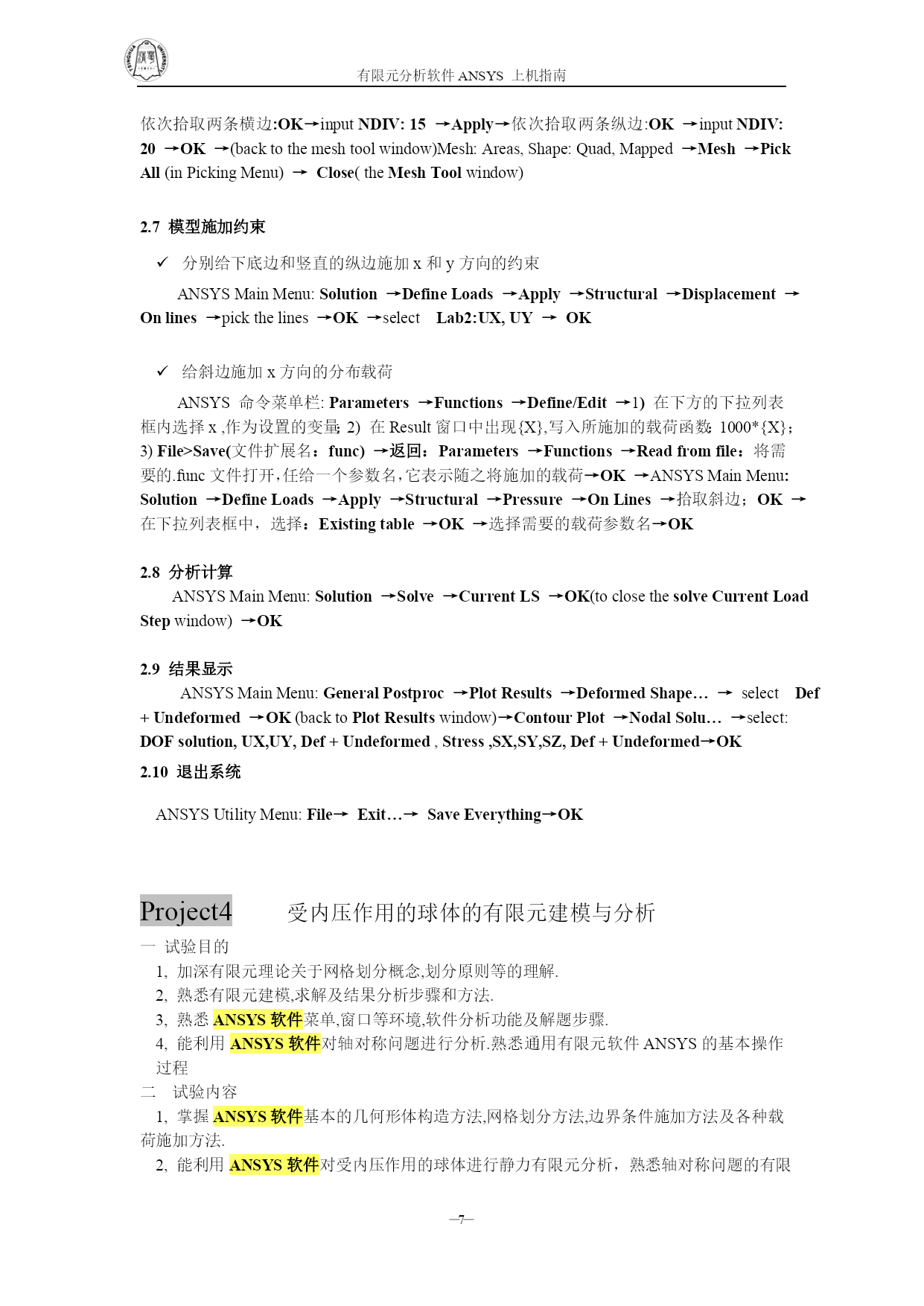

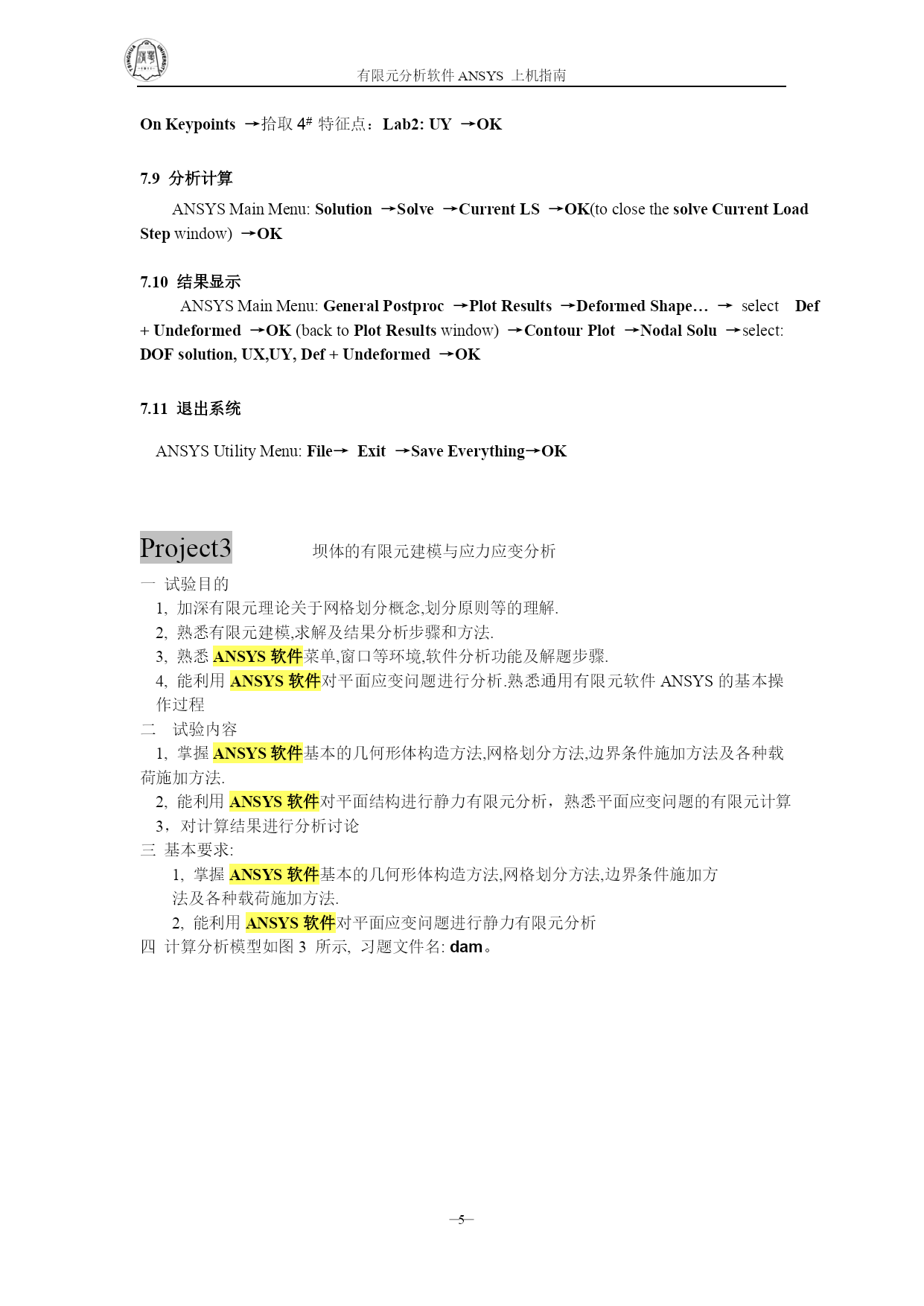

PAGE“工程有限元法”本科生课程有限元分析软件ANSYS上机指南2008年9月PAGEI目录Project1超静定桁架的有限元求解……………………………………………….1Project2平板的有限元建模与变形分析………………………………………….3Project3坝体的有限元建模与受力分析…………………………………………..5Project4受内压作用的球体的应力与变形分析…………………………………..7有限元分析软件ANSYS上机指南PAGE9－－上机习题要求：1）独立完成上机题，并完成一份分析报告。分析报告中要对所计算的问题和建模过程做简要分析，以图表形式分析计算结果。Project1超静定桁架的有限元建模与分析一试验目的1,加深有限元理论关于网格划分概念,划分原则等的理解.2,熟悉有限元建模,求解及结果分析步骤和方法.3,熟悉ANSYS软件菜单,窗口等环境,软件分析功能及解题步骤.4,能利用ANSYS软件对桁架结构问题进行分析.熟悉通用有限元软件ANSYS的基本操作过程二试验内容1,掌握ANSYS软件基本的几何形体构造方法,网格划分方法,边界条件施加方法及各种载荷施加方法.2,能利用ANSYS软件对超静定桁架结构进行静力有限元分析，熟悉平面问题的有限元计算3，对计算结果进行分析讨论三基本要求:1,掌握ANSYS软件基本的几何形体构造方法,网格划分方法,边界条件施加方法及各种载荷施加方法.2,能利用ANSYS软件对桁架结构进行静力有限元分析四计算分析模型如图所示,习题文件名:truss。图1超静定桁架的计算分析模型5.1进入ANSYS程序→AnsysED6.1→Interactive→changetheworkingdirectoryintoyours→inputInitialjobname:truss→Run5.2设置计算类型ANSYSMainMenu:Preferences→selectStructural→OK5.3选择单元类型ANSYSMainMenu:Preprocessor→ElementType→Add/Edit/Delete→Add→selectLink2Dspar1→OK(backtoElementTypeswindow)→Options…→selectK3:PlaneStrain→OK→Close(theElementTypewindow)5.4定义材料参数ANSYSMainMenu:Preprocessor→MaterialProps→MaterialModels→Structural→Linear→Elastic→Isotropic→inputEX:2.1e11,PRXY:0.3→OK5.5定义实常数ANSYSMainMenu:Preprocessor→RealConstants…→Add…→selectType1→OK→inputAREA:0.25→OK→Close(theRealConstantsWindow)5.6生成几何模型生成特征点ANSYSMainMenu:Preprocessor→Modeling→Create→Keypoints→InActiveCS→依次输入四个点的坐标：input:1(1,1),2(2,1),3(3,1),4(2,0)→OK生成桁架ANSYSMainMenu:Preprocessor→Modeling→Create→Lines→Lines→StraightLine→依次连接四个特征点，1(1,1),2(2,1),3(3,1),4(2,0)→OK5.7网格划分ANSYSMainMenu:Preprocessor→Meshing→MeshTool→(SizeControls)lines:Set→依次拾取三根杆:OK→inputNDIV:1→OK→(backtothemeshtoolwindow)Mesh:lines→Mesh→PickAll(inPickingMenu)→Close(theMeshToolwindow)5.8模型施加约束分别给1,2,3三个特征点施加x和y方向的约束ANSYSMainMenu:Solution→DefineLoads→Apply→Structural→Displacement→OnKeypoints→拾取1(1,1),2(2,1),3(3,1)三个特征点→OK→selectLab2:UX,UY→OK给4#特征点施加y方向载荷ANSYSMainMenu:Solution→DefineLoads→Apply→Structural→Force/Moment→OnKe
