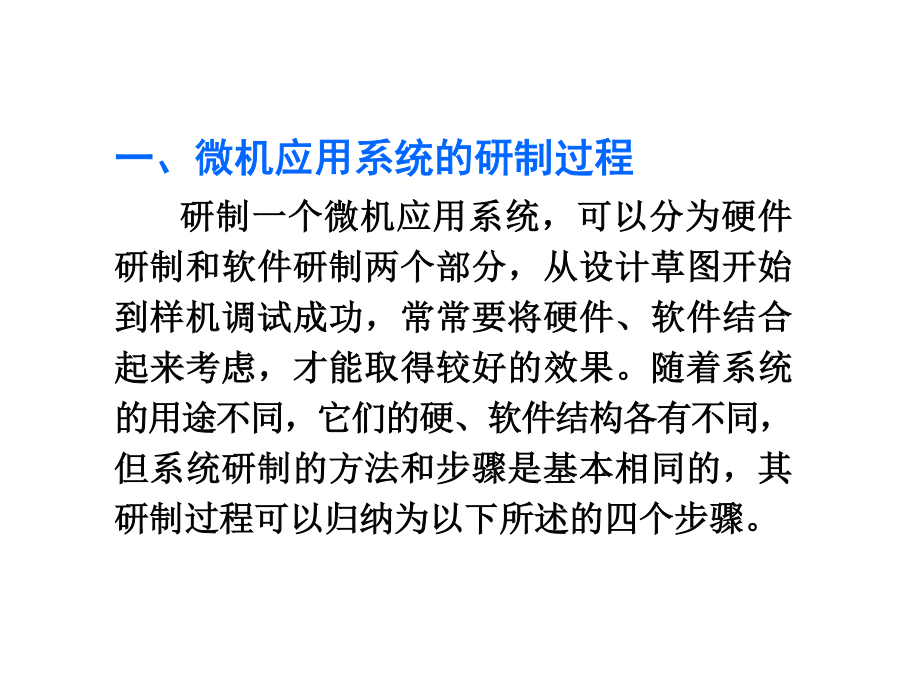

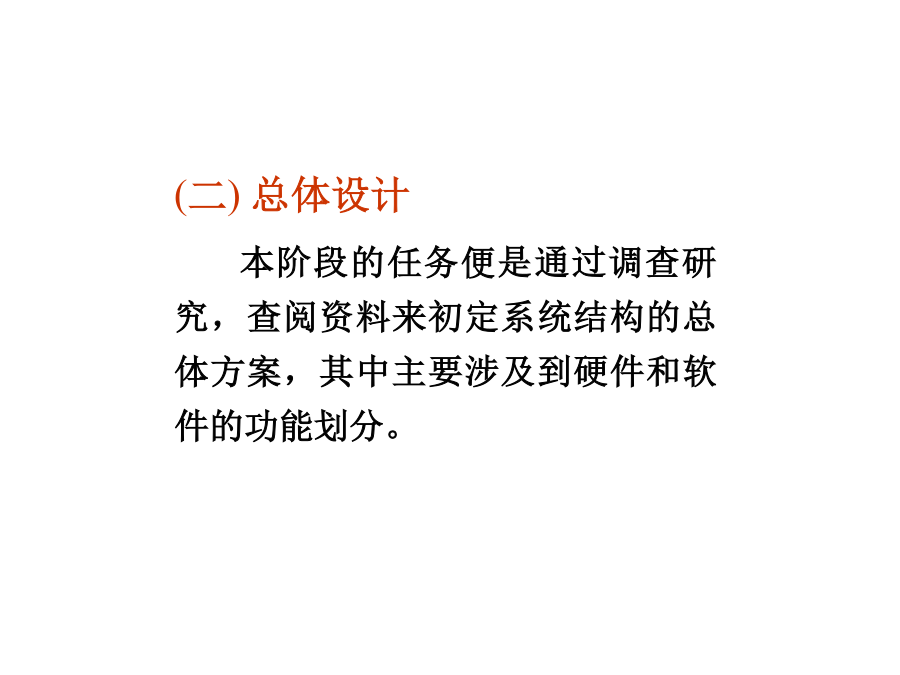

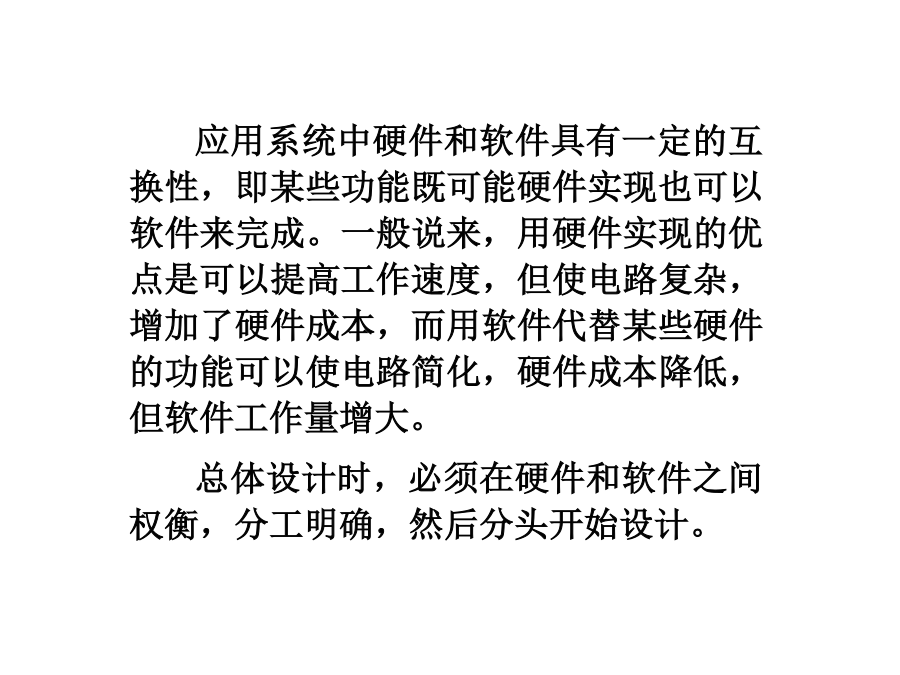

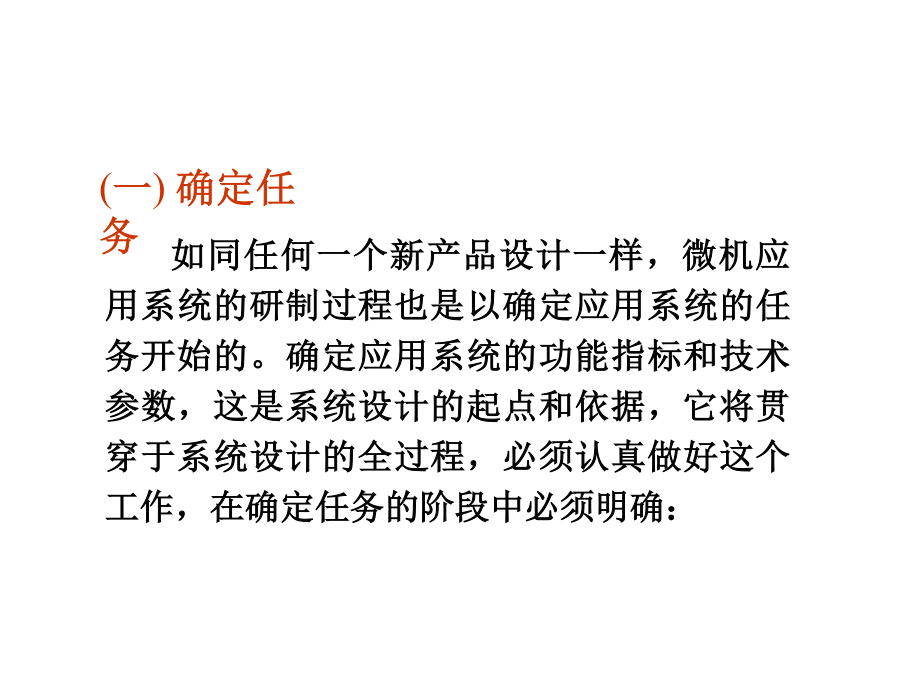

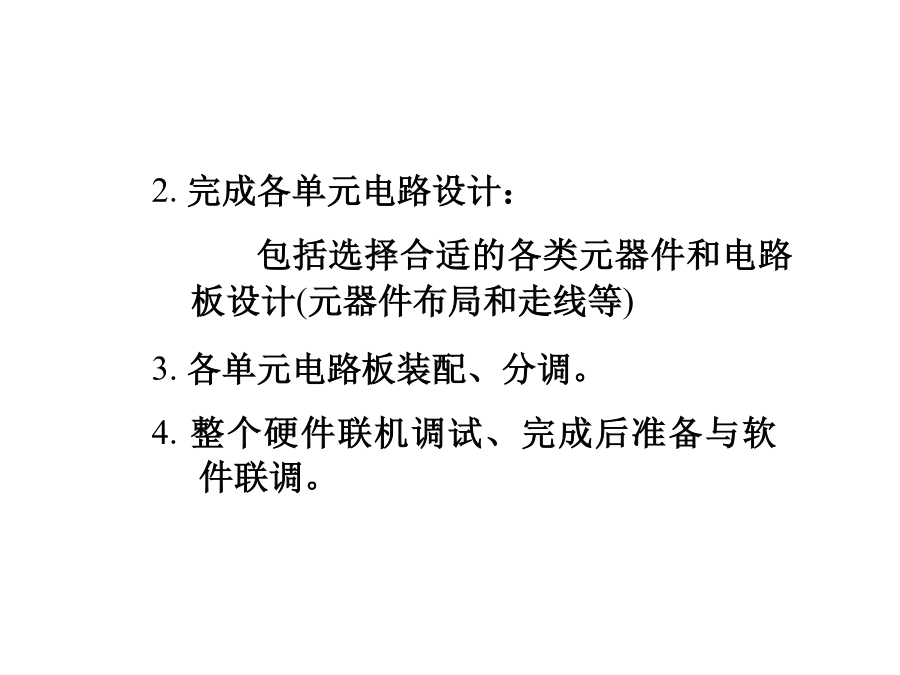

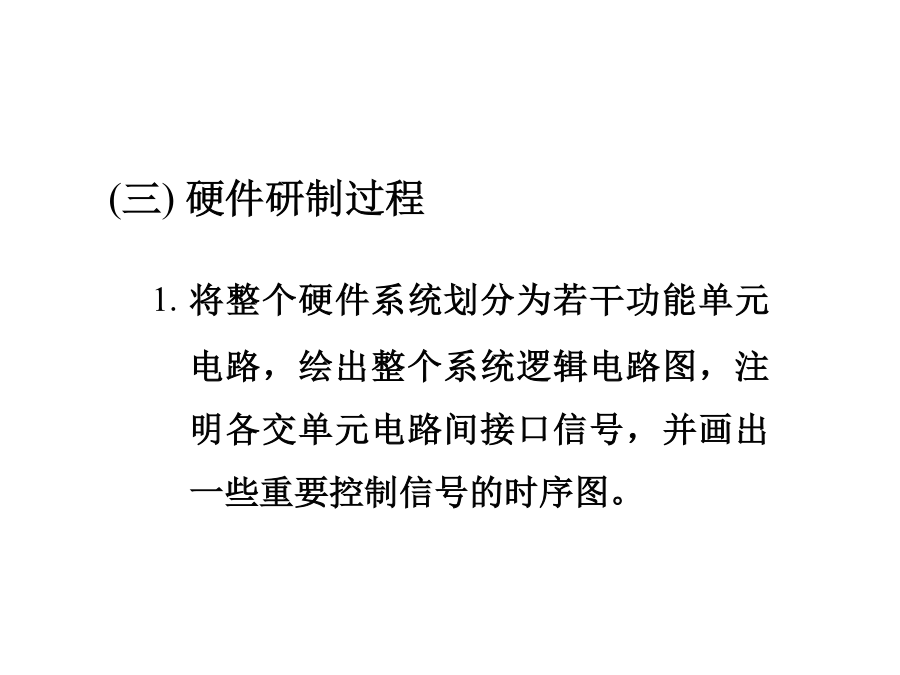

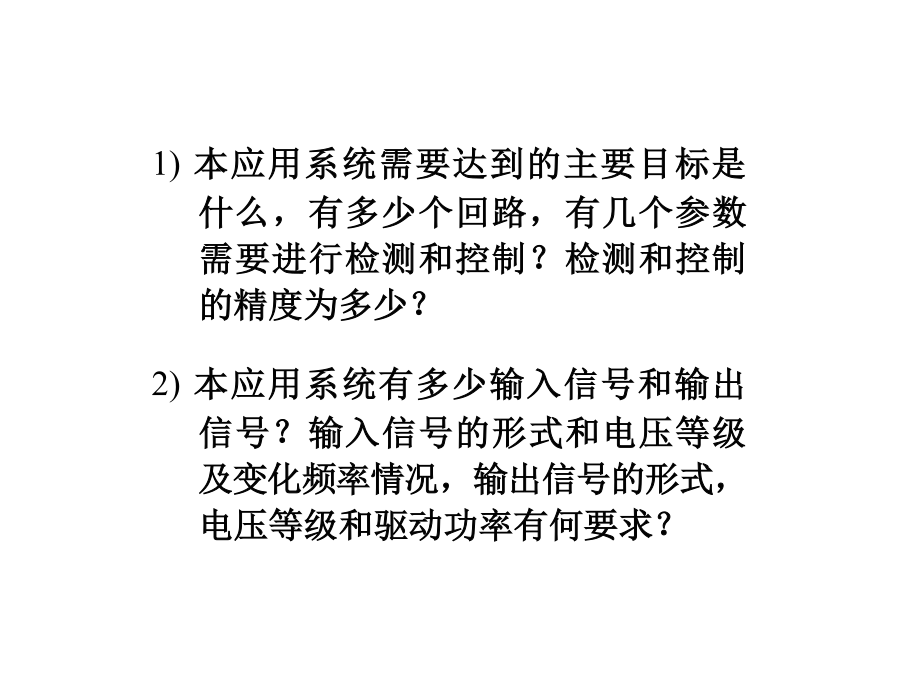

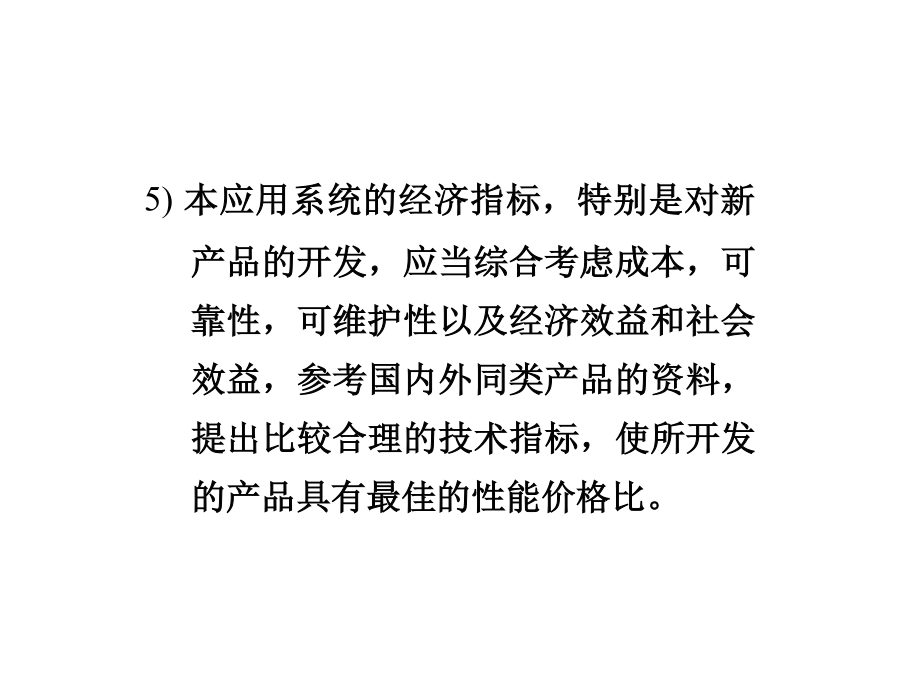

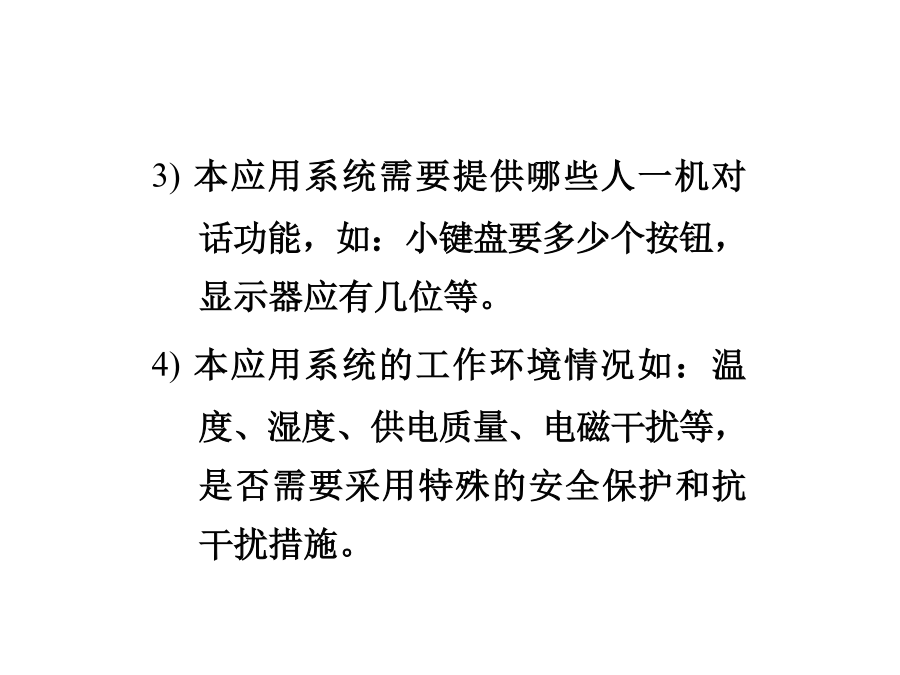

“微机原理与接口技术”课程设计指导书一、微机应用系统的研制过程(一)确定任务1)本应用系统需要达到的主要目标是什么，有多少个回路，有几个参数需要进行检测和控制？检测和控制的精度为多少？3)本应用系统需要提供哪些人一机对话功能，如：小键盘要多少个按钮，显示器应有几位等。5)本应用系统的经济指标，特别是对新产品的开发，应当综合考虑成本，可靠性，可维护性以及经济效益和社会效益，参考国内外同类产品的资料，提出比较合理的技术指标，使所开发的产品具有最佳的性能价格比。(二)总体设计应用系统中硬件和软件具有一定的互换性，即某些功能既可能硬件实现也可以软件来完成。一般说来，用硬件实现的优点是可以提高工作速度，但使电路复杂，增加了硬件成本，而用软件代替某些硬件的功能可以使电路简化，硬件成本降低，但软件工作量增大。(三)硬件研制过程2.完成各单元电路设计：(四)软件研制过程二、课程设计课题3.处于工作状态时，有：5.类型的不同选择，分别为：(二)汽车信号灯控制系统(1)左/右转弯(合上左/右开关)：仪表板左/右转弯灯、左/右头灯、左/右尾灯闪烁。(2)紧急开关合上：所有灯闪烁。(3)刹车(合上刹车开关)：左右尾灯亮。(4)左/右转弯刹车：仪表板左/右转弯灯、左/右头灯、左/右尾灯闪烁，右/左尾灯亮。(5)刹车、合上紧急开关：尾灯亮、仪表板灯、头灯闪烁。(6)左/右转弯刹车，并合上紧急开关：右/左尾灯亮，其余灯闪烁。(7)停靠(合上停靠开关)：头灯、尾灯以30Hz的频率闪烁。(三)自选题三、课程设计报告格式十字路口交通灯控制系统二、硬件设计8255A端口分配A口：低四位(PA0～PA4)作为LED显示器的位输出口。高四位(PA4～PA7)可用于其他用途；B口：PR0～PB7作为LED显示器的七段码输出口。C口：PC0～PC7作为输出口控制大、小道的红灯、绿灯、黄灯。2.利用8253的0＃通道定时20ms，其输出线OUT0与8259的IRQ0中断请求线相连，作为实时钟中断信号。8255A三、程序流程C口输出大道为绿灯、小道为红灯C口输出大道为红灯、小道为黄灯判断定时1秒到否？紧急中断标志位=00H？将通行时间（TIMER+1）的高4位与低4位分别装入显示缓冲区DISOFF4位显示完否？C口输出与交通灯的状态编码表四、程序清单STACKSEGMENTSTACKDW64DUP(?)STACKENDSDATASEGMENTTIMERDB00H，60H；IRQ0中断次数，通行时间TABLEDB3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH；七段码DISOFFDB00H，00H，00H，00H；LED显示器缓冲区JKKDB00H；紧急开关KK2计数DATAENDSCODESEGMENTASSUMECS：CODE，DS：DATA，SS：STACKSTART：MOVAL，80H；8255初始化OUT63H，ALMOVAX，0000H；设置IRQ0中断向量MOVDS，AX；数据段清零MOVAX，OFFSETIRQ0ADDAX，2000H；加载时IP=2000H(绝对地址)MOVSI，0020HMOV[SI]，AXMOVAX，0000HMOVSI，0022HMOV[SI]，AX；填中断矢量表MOVAX，OFFSETIRQ7；设置IRQ7中断向量ADDAX，2000HMOVSI，003CHMOV[SI]，AXMOVAX，0000HMOVSI，003EHMOV[SI]，AXMOVAX，DATAMOVDS、AXMOVAL，13H；8259初始化(00010011)ICWlOUT20H，ALMOVAL，08H；ICW2OUT21H，ALMOVAl，01H；ICW4OUT21H，ALMOVAL，07EH；OCWl允许IRQ0、IRQ7中断OUT21H，ALMOVAL，35H；初始化8253OUT43H，ALMOVAX，38000；定时20msOUT40H，ALMOVAL，AHOUT40H，ALSTIA1：MOVAL，60H；预置大道通行时间为60秒MOVTIMER+1，ALMOVAL，0BBH；大道为绿灯，小道为红灯OUT62H，ALA2：CALLDISPMOVAL，TIMER+1CMPAL，05HJNEA2MOVAL，0DBH；大道为黄灯，小道为红灯OUT62H，ALA3：CALLDISP
