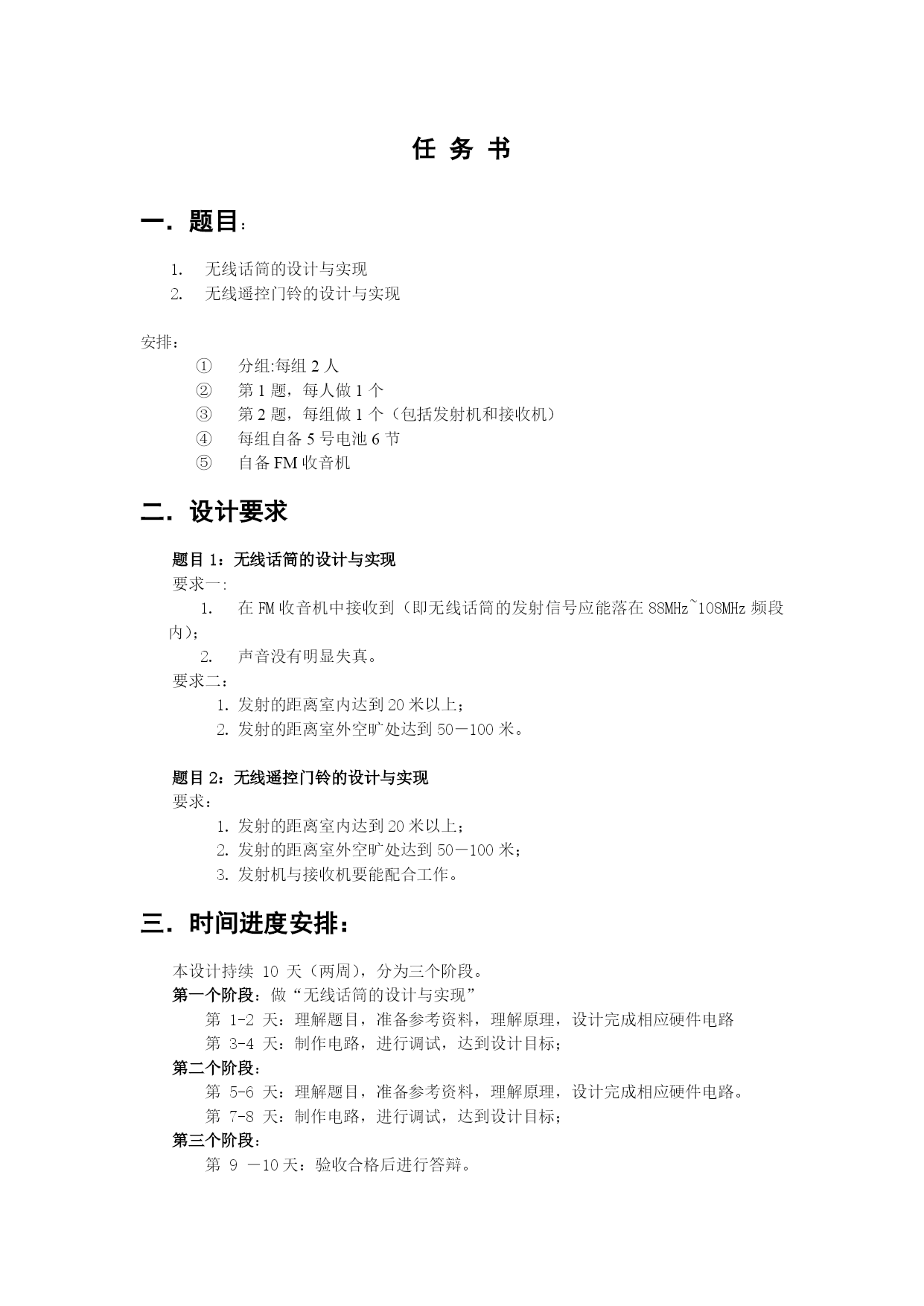

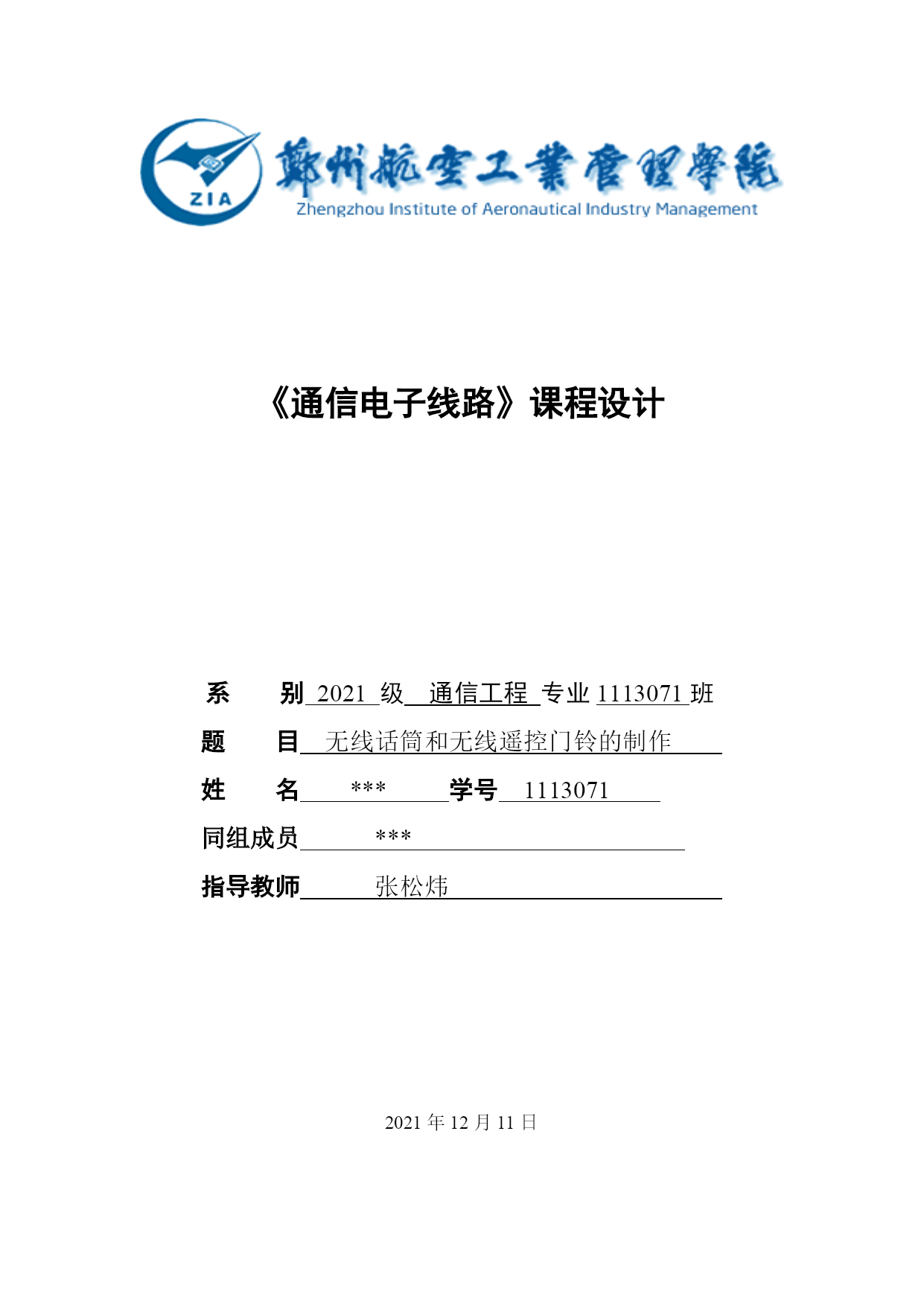

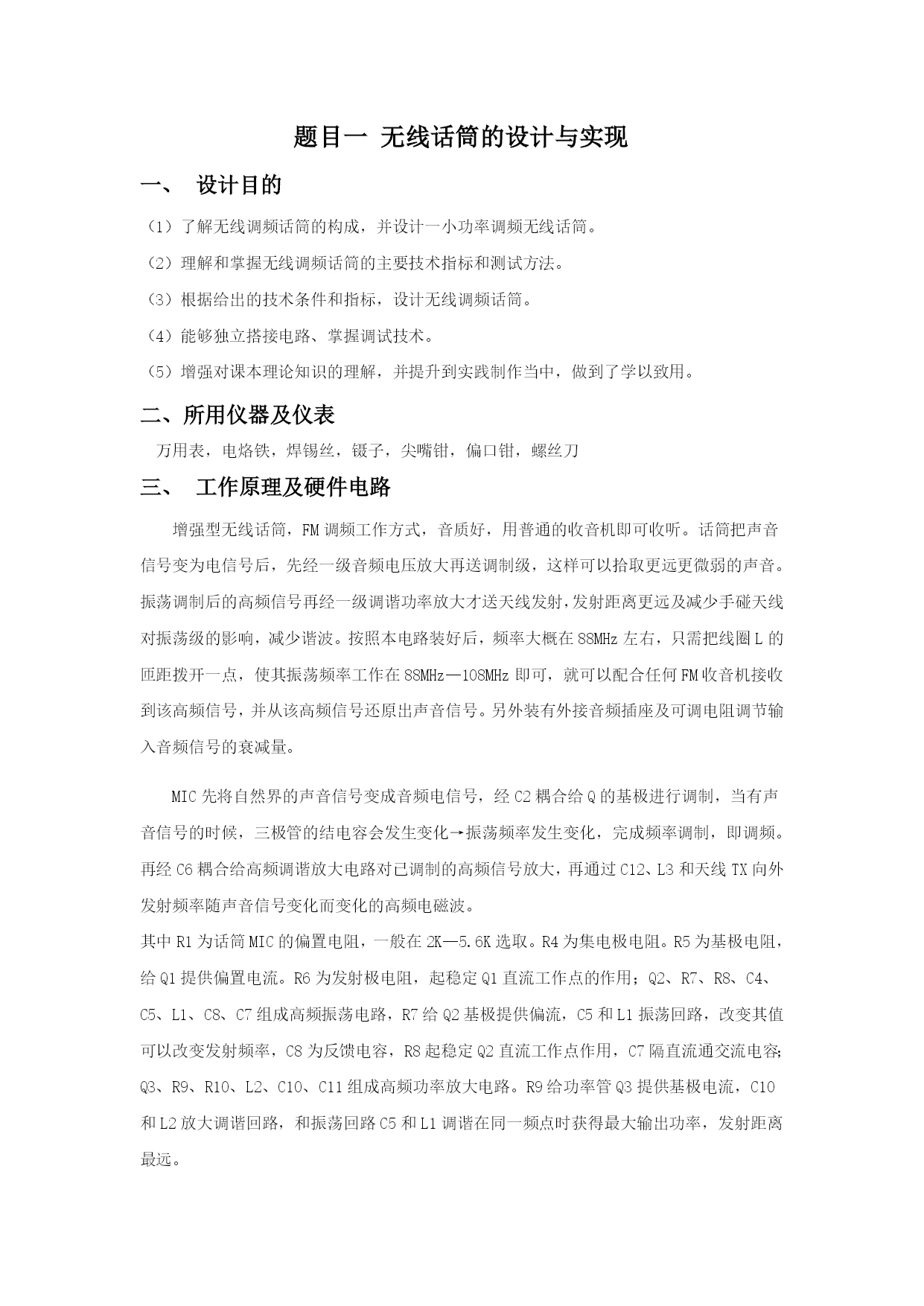

调频_无线话筒_无线遥控门铃__课程设计报告（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）《通信电子线路》课程设计系别2021级通信工程专业1113071班题目无线话筒和无线遥控门铃的制作姓名***学号1113071同组成员***指导教师张松炜2021年12月11日任务书一．题目：无线话筒的设计与实现无线遥控门铃的设计与实现安排：分组:每组2人第1题，每人做1个第2题，每组做1个（包括发射机和接收机）每组自备5号电池6节自备FM收音机二．设计要求题目1：无线话筒的设计与实现要求一:在FM收音机中接收到（即无线话筒的发射信号应能落在88MHz~108MHz频段内）；声音没有明显失真。要求二：发射的距离室内达到20米以上；发射的距离室外空旷处达到50－100米。题目2：无线遥控门铃的设计与实现要求：发射的距离室内达到20米以上；发射的距离室外空旷处达到50－100米；发射机与接收机要能配合工作。三．时间进度安排：本设计持续10天（两周），分为三个阶段。第一个阶段：做“无线话筒的设计与实现”第1-2天：理解题目，准备参考资料，理解原理，设计完成相应硬件电路第3-4天：制作电路，进行调试，达到设计目标；第二个阶段：第5-6天：理解题目，准备参考资料，理解原理，设计完成相应硬件电路。第7-8天：制作电路，进行调试，达到设计目标；第三个阶段：第9－10天：验收合格后进行答辩。题目一无线话筒的设计与实现设计目的（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。（2）理解和掌握无线调频话筒的主要技术指标和测试方法。（3）根据给出的技术条件和指标，设计无线调频话筒。（4）能够独立搭接电路、掌握调试技术。（5）增强对课本理论知识的理解，并提升到实践制作当中，做到了学以致用。二、所用仪器及仪表万用表，电烙铁，焊锡丝，镊子，尖嘴钳，偏口钳，螺丝刀工作原理及硬件电路增强型无线话筒，FM调频工作方式，音质好，用普通的收音机即可收听。话筒把声音信号变为电信号后，先经一级音频电压放大再送调制级，这样可以拾取更远更微弱的声音。振荡调制后的高频信号再经一级调谐功率放大才送天线发射，发射距离更远及减少手碰天线对振荡级的影响，减少谐波。按照本电路装好后，频率大概在88MHz左右，只需把线圈L的匝距拨开一点，使其振荡频率工作在88MHz—108MHz即可，就可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号。另外装有外接音频插座及可调电阻调节输入音频信号的衰减量。MIC先将自然界的声音信号变成音频电信号，经C2耦合给Q的基极进行调制，当有声音信号的时候，三极管的结电容会发生变化→振荡频率发生变化，完成频率调制，即调频。再经C6耦合给高频调谐放大电路对已调制的高频信号放大，再通过C12、L3和天线TX向外发射频率随声音信号变化而变化的高频电磁波。其中R1为话筒MIC的偏置电阻，一般在2K—5.6K选取。R4为集电极电阻。R5为基极电阻，给Q1提供偏置电流。R6为发射极电阻，起稳定Q1直流工作点的作用；Q2、R7、R8、C4、C5、L1、C8、C7组成高频振荡电路，R7给Q2基极提供偏流，C5和L1振荡回路，改变其值可以改变发射频率，C8为反馈电容，R8起稳定Q2直流工作点作用，C7隔直流通交流电容；Q3、R9、R10、L2、C10、C11组成高频功率放大电路。R9给功率管Q3提供基极电流，C10和L2放大调谐回路，和振荡回路C5和L1调谐在同一频点时获得最大输出功率，发射距离最远。我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途.电路原理图焊接过程（1）电阻及陶瓷电容不用分正负极，但是必须注意电阻值和电容值不能搞错。（2）话筒有正负极性之分，和铝制外壳相连接的一极为负极，另一极为正极。为了能装上线路板，先要加上两个脚。（3）三极管的三个管脚的功能完全不一样，一定要区分清楚。附元件清单元件数量/(个)元件数量/(个)可调电阻R1瓷片电容1033R2.2k3三极管90141R334三极管90182R22k2电解电容33U1R1M1电感线圈3瓷片电容1044天线（50cm导线）1瓷片电容6812话筒1瓷片电容304电路板1瓷片电容102调试方法及步骤先找来FM收音机，打开电源和音量，将频率调在100MHZ左右无电台的地方。给无线话筒电路板通上电源，对准收音机，用螺丝刀调节振荡线圈L1的稀疏，直到收音机传出尖叫声。这时再慢慢移开话筒和收音机距离，同时适当调节收音机的音量，调谐旋钮，直到声音最清晰，距离又最远为止。
