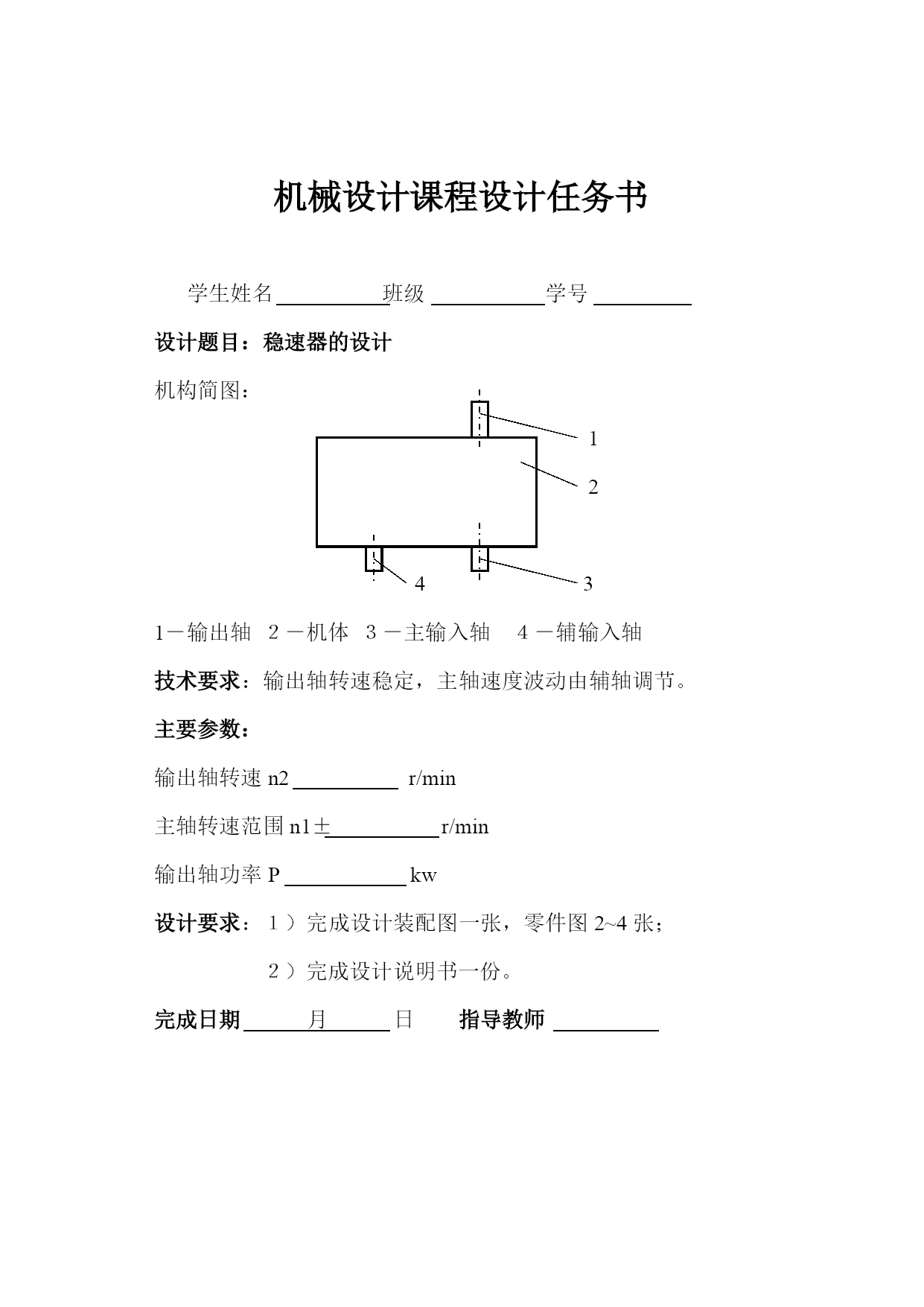

机械设计课程设计任务书学生姓名班级学号设计题目：手动圆柱螺旋弹簧缠绕机设计机构简图：钢丝心轴手柄丝杠钢丝架导轨挂轮技术要求：弹簧螺距通过调整挂轮传动比可变，钢丝应拉紧，弹簧直径可变，最大长度Lmax为300mm。主要参数：弹黄中径D2：mm钢丝直径d：mm弹簧螺距p：mm设计要求：１）完成设计装配图一张、零件图2~4张２）完成设计说明书一份完成日期月日指导教师机械设计课程设计任务书学生姓名班级学号设计题目：稳速器的设计机构简图：12431－输出轴２－机体３－主输入轴４－辅输入轴技术要求：输出轴转速稳定，主轴速度波动由辅轴调节。主要参数：输出轴转速n2r/min主轴转速范围n1±r/min输出轴功率Pkw设计要求：１）完成设计装配图一张，零件图2~4张；２）完成设计说明书一份。完成日期月日指导教师机械设计课程设计任务书学生姓名班级学号设计题目：自动钢板卷花机设计φ1φ2机构简图：12341－卷花轴２－模板３－钢板花４－内限位板技术要求：卷花轴转φ1角后，内限位板与卷花轴共同转φ2角,外限位板可限位和退出,并有退料装置。主要参数：限位板直径D：400mm卷花轴转角φ1：3600内限位板转角φ2：1800钢板宽和厚：30×3生产率：电机功率P：1.1kw设计要求：１）完成设计装配图一张，零件图2~4张；２）完成设计说明书一份。完成日期月日指导教师机械设计课程设计任务书学生姓名班级学号设计题目：自动钢板折边机设计ha机构简图：b12341－压板２－钢板３－推板４－工作台技术要求：钢板定位后，压板下压钢板到工作台凹槽中折弯一次。左右推板左右推钢板折边，完成钢板折边任务。压板上提，退料杆退料，完成工序。主要参数：折边后钢板内槽宽a：250mm钢板外沿宽b×长c：300×400mm2折边后钢板高h：25mm钢板厚：2mm生产率：电机功率P：1.1kw设计要求：１）完成设计装配图一张，零件图2~4张；２）完成设计说明书一份。完成日期月日指导教师机械设计课程设计任务书学生姓名班级学号设计题目：螺旋挤香机传动系统设计1234机构简图：651－料斗２－螺旋轴３－传动系统４－联轴器5电动机6出香口技术要求：螺旋轴每转N1转后，停止1.5秒,由切刀将香切断,传送带将香运走。主要参数：出香口直径D：10mm挤香长度L：500mm生产率：电机转速：1460r/min电机功率P：1.1kw设计要求：１）完成设计装配图一张，零件图2~4张；２）完成设计说明书一份。完成日期月日指导教师机械设计课程设计任务书学生姓名班级学号设计题目：电动饼丝机设计机构简图：123451－切刀２－上送料辊３－烙饼４－下送料辊5工作台技术要求：上下送料辊间距可调，实现自动送料和切丝，机器无污染。主要参数：饼宽度B：200mm饼厚度a：5mm饼长度L；400饼丝宽度b：3mm生产率：电机功率P：0.55kw设计要求：１）完成设计装配图一张，零件图2~4张；２）完成设计说明书一份。完成日期月日指导教师钢板卷花机数据:生产率：（次/min）8，9，10，11，12，13，14，15，16，18。折边机数据:生产率：（次/min）8，9，10，11，12，13，14，15，16，18。挤香机数据:生产率：（次/min）8，9，10，11，12，13，14，15，16，18。饼丝机数据:生产率：（张/min）3，4，5，6，7，8，9，10，11，12。
