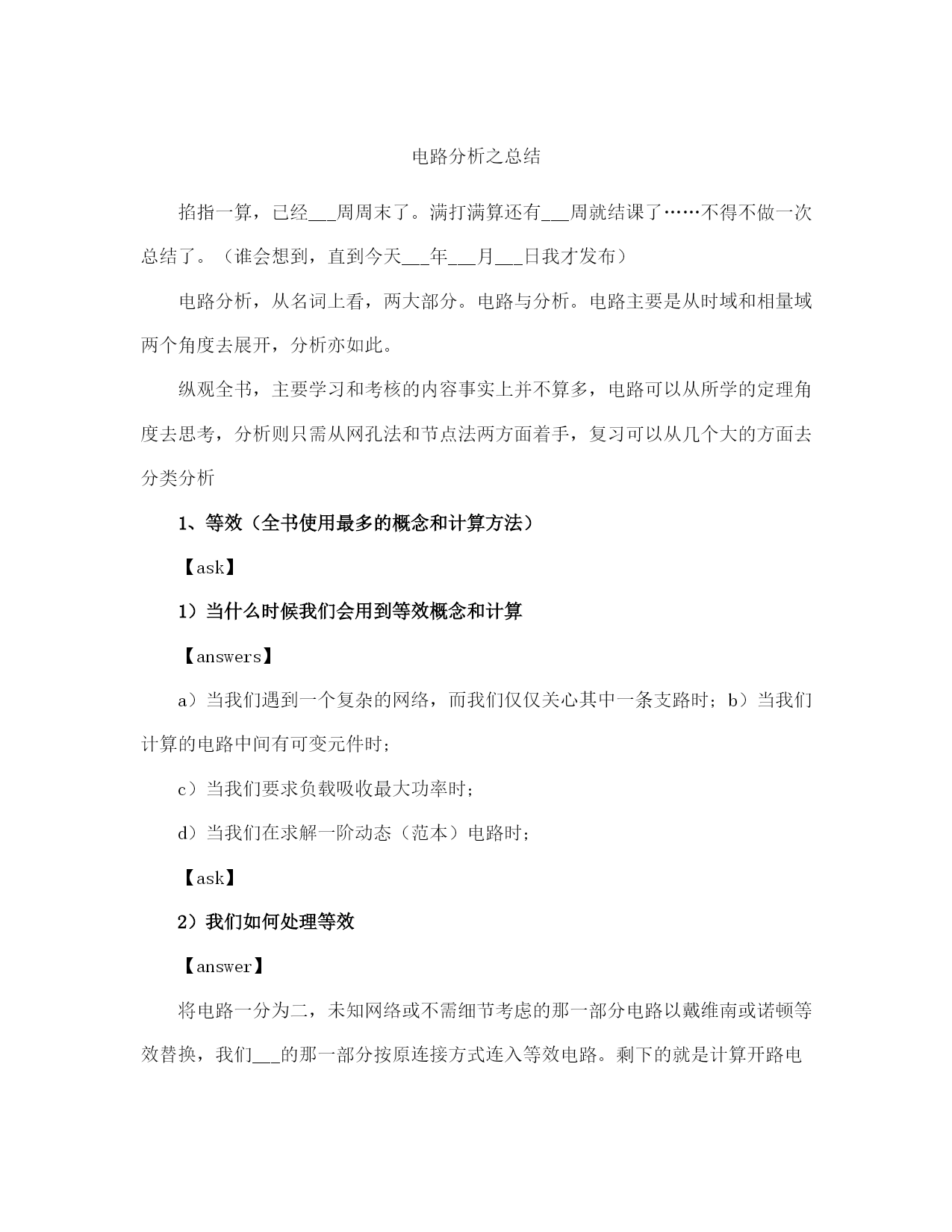

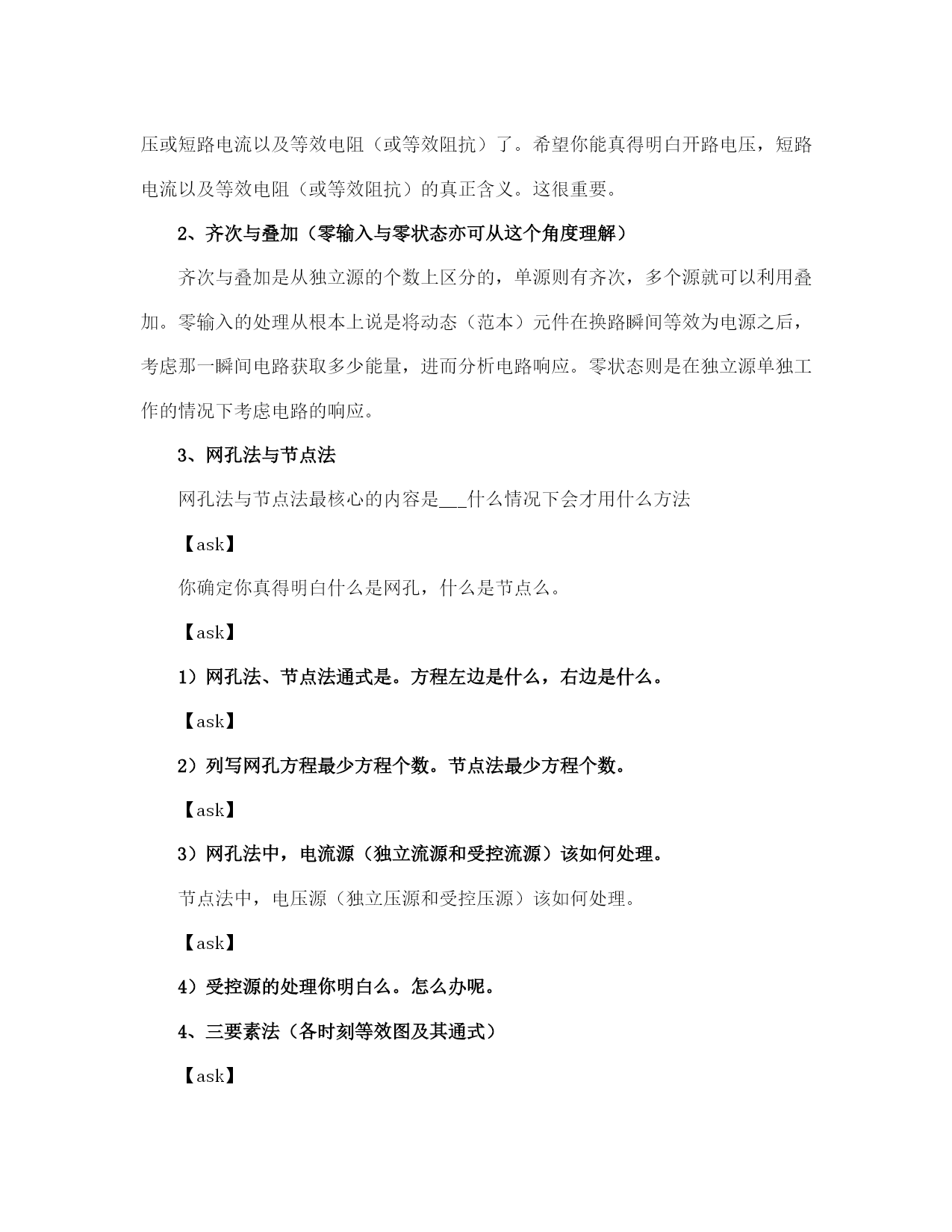

电路分析之总结(完整版）文档资料可直接使用，可编辑，欢迎下载电路分析之总结掐指一算，已经___周周末了。满打满算还有___周就结课了……不得不做一次总结了。（谁会想到，直到今天___年___月___日我才发布）电路分析，从名词上看，两大部分。电路与分析。电路主要是从时域和相量域两个角度去展开，分析亦如此。纵观全书，主要学习和考核的内容事实上并不算多，电路可以从所学的定理角度去思考，分析则只需从网孔法和节点法两方面着手，复习可以从几个大的方面去分类分析1、等效（全书使用最多的概念和计算方法）【ask】1）当什么时候我们会用到等效概念和计算【answers】a）当我们遇到一个复杂的网络，而我们仅仅关心其中一条支路时；b）当我们计算的电路中间有可变元件时；c）当我们要求负载吸收最大功率时；d）当我们在求解一阶动态（范本）电路时；【ask】2）我们如何处理等效【answer】将电路一分为二，未知网络或不需细节考虑的那一部分电路以戴维南或诺顿等效替换，我们___的那一部分按原连接方式连入等效电路。剩下的就是计算开路电压或短路电流以及等效电阻（或等效阻抗）了。希望你能真得明白开路电压，短路电流以及等效电阻（或等效阻抗）的真正含义。这很重要。2、齐次与叠加（零输入与零状态亦可从这个角度理解）齐次与叠加是从独立源的个数上区分的，单源则有齐次，多个源就可以利用叠加。零输入的处理从根本上说是将动态（范本）元件在换路瞬间等效为电源之后，考虑那一瞬间电路获取多少能量，进而分析电路响应。零状态则是在独立源单独工作的情况下考虑电路的响应。3、网孔法与节点法网孔法与节点法最核心的内容是___什么情况下会才用什么方法【ask】你确定你真得明白什么是网孔，什么是节点么。【ask】1）网孔法、节点法通式是。方程左边是什么，右边是什么。【ask】2）列写网孔方程最少方程个数。节点法最少方程个数。【ask】3）网孔法中，电流源（独立流源和受控流源）该如何处理。节点法中，电压源（独立压源和受控压源）该如何处理。【ask】4）受控源的处理你明白么。怎么办呢。4、三要素法（各时刻等效图及其通式）【ask】三要素为哪三要素，具体有什么含义。对应在信号波形图上的那个位置。【ask】三要素通式是什么。零输入响应通式是什么。零状态通式呢。全响应通式呢。【note】请务必注意零状态通式（其通式必须采用全响应通式。只是三要素都是在独立源工作时计算得出的）5、相量法（注意时域图向相量域的转化可谓关键）相量法中要注意动态（范本）元件标称要换成阻抗。注意有效值、振幅值以及有效值相量、振幅相量的书写。记住以下【口诀】变量大写再加点；元件标称换阻抗；平行四边形法则不能忘。乘j加上90度，除j减去90度；伏安关系记心上。平时勤学又勤练，考试绝对不慌张。6、互感以及变压器（记住核心的几个式子、空芯变压器的初、次级等效模型以及理想变压器阻抗变换性质）【note】记住互感耦合的电压电流关系式（时域相量域）；记住去耦等效电路；【note】记住空芯变压器初次级等效电路，及其等效阻抗的值；【note】记住理想变压器的电压电流关系，注意同名端的影响。第二篇：滤波电路分析经验总结常用滤波电路经验总结滤波是信号处理中的一个重要概念。滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成.如在负载电阻两端并联电容器c，或与负载串联电感器l，以及由电容电感组成而成的各种复式滤波电路。滤波可分为经典滤波和现代滤波。经典滤波指的是任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。滤波是指当流过电感的电流变化时，电感线圈中产生的感生电动势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。只有在rl>>ωl时才能获得较好的滤波效果。l愈大，滤波效果愈好。另外，由于滤波电感电动势的作用，可以使二极管的导通角接近π，减小了二极管的冲击电流，平滑了流过二极管的电流，从而延长了整流二极管的常用的滤波电路有无源滤波和有源滤波两大类。若
