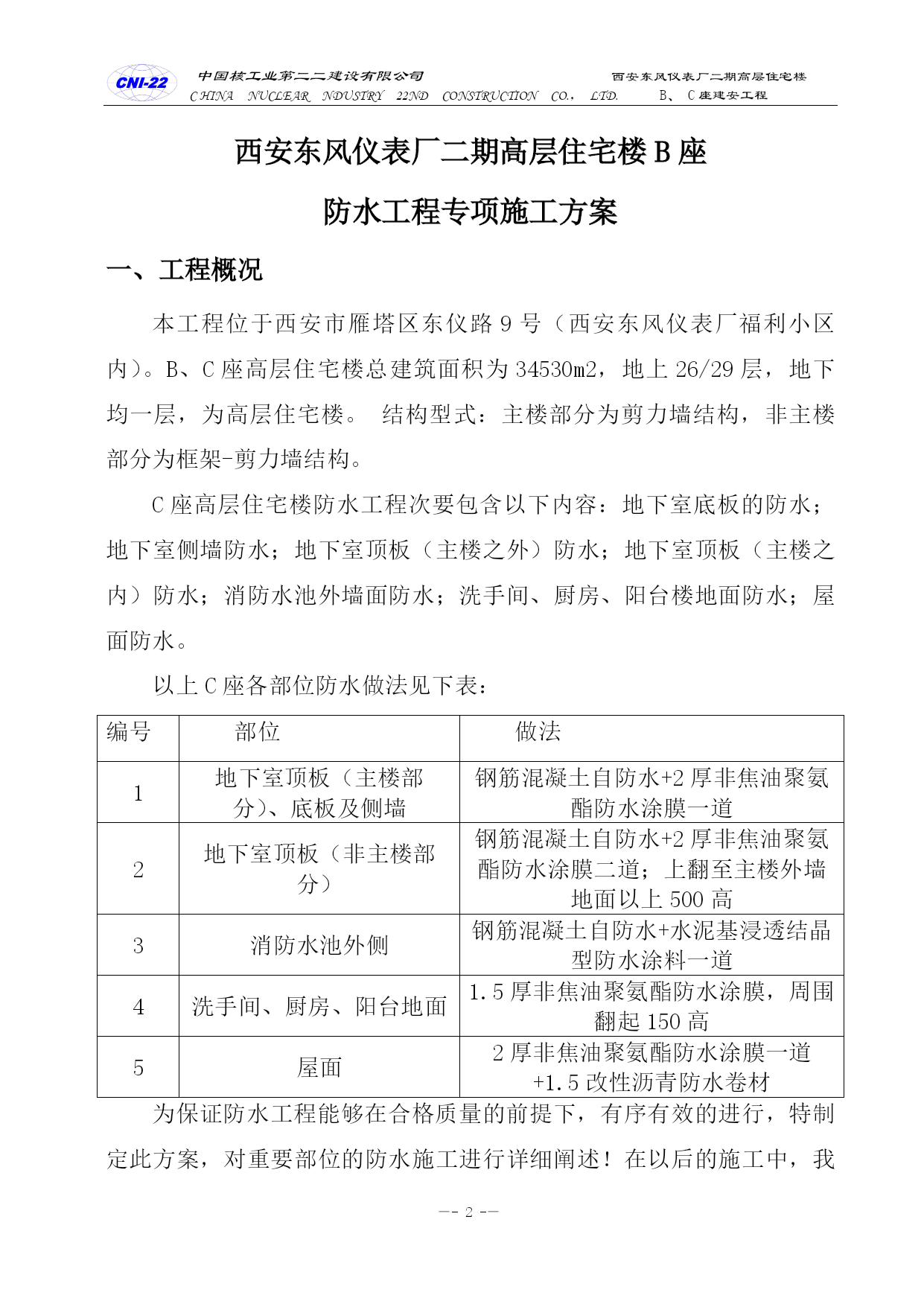

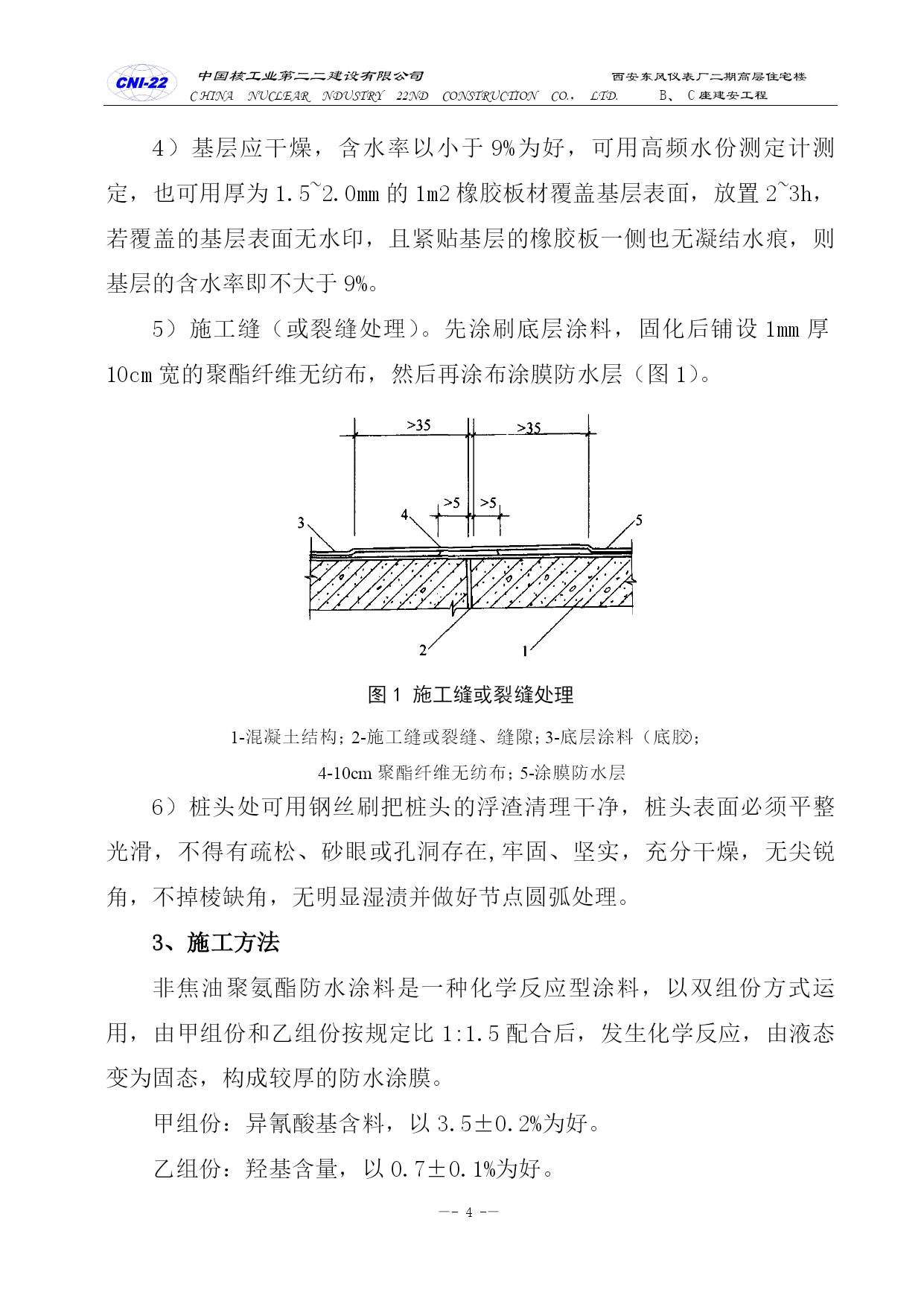

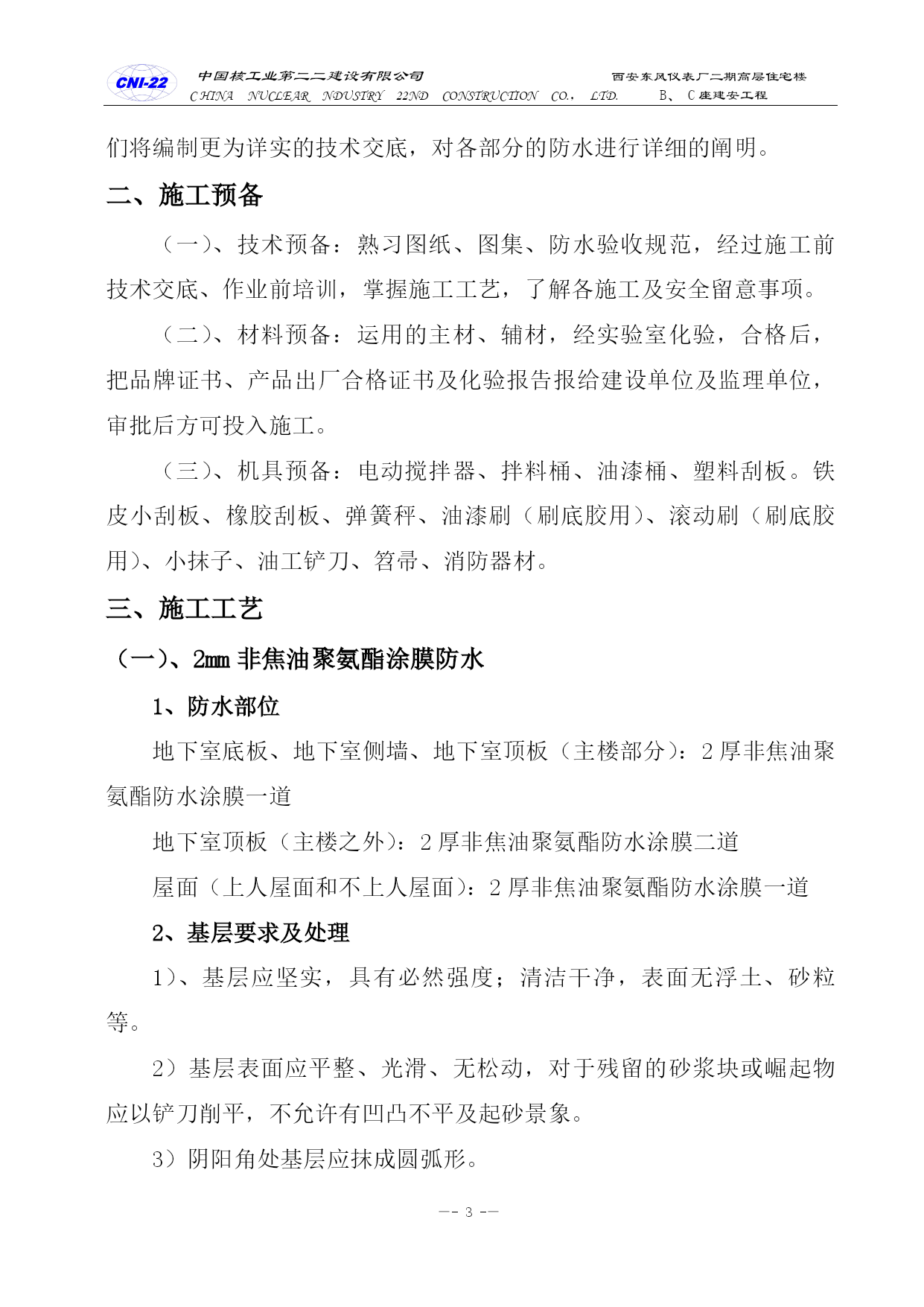

中国核工业第二二建设有限公司西安东风仪表厂二期高层住宅楼CHINANUCLEARNDUSTRY22NDCONSTRUCTIONCO.，LTD.B、C座建安工程PAGE-17-－PAGE-20-－西安东仪厂二期高层住宅楼B座防水工程专项施工方案批准：审核：编制：日期：中国核工业第二二建设无量公司东仪项目部西安东风仪表厂二期高层住宅楼B座防水工程专项施工方案一、工程概况本工程位于西安市雁塔区东仪路9号（西安东风仪表厂福利小区内）。B、C座高层住宅楼总建筑面积为34530m2，地上26/29层，地下均一层，为高层住宅楼。结构型式：主楼部分为剪力墙结构，非主楼部分为框架-剪力墙结构。C座高层住宅楼防水工程次要包含以下内容：地下室底板的防水；地下室侧墙防水；地下室顶板（主楼之外）防水；地下室顶板（主楼之内）防水；消防水池外墙面防水；洗手间、厨房、阳台楼地面防水；屋面防水。以上C座各部位防水做法见下表：编号部位做法1地下室顶板（主楼部分）、底板及侧墙钢筋混凝土自防水+2厚非焦油聚氨酯防水涂膜一道2地下室顶板（非主楼部分）钢筋混凝土自防水+2厚非焦油聚氨酯防水涂膜二道；上翻至主楼外墙地面以上500高3消防水池外侧钢筋混凝土自防水+水泥基浸透结晶型防水涂料一道4洗手间、厨房、阳台地面1.5厚非焦油聚氨酯防水涂膜，周围翻起150高5屋面2厚非焦油聚氨酯防水涂膜一道+1.5改性沥青防水卷材为保证防水工程能够在合格质量的前提下，有序有效的进行，特制定此方案，对重要部位的防水施工进行详细阐述！在以后的施工中，我们将编制更为详实的技术交底，对各部分的防水进行详细的阐明。二、施工预备（一）、技术预备：熟习图纸、图集、防水验收规范，经过施工前技术交底、作业前培训，掌握施工工艺，了解各施工及安全留意事项。（二）、材料预备：运用的主材、辅材，经实验室化验，合格后，把品牌证书、产品出厂合格证书及化验报告报给建设单位及监理单位，审批后方可投入施工。（三）、机具预备：电动搅拌器、拌料桶、油漆桶、塑料刮板。铁皮小刮板、橡胶刮板、弹簧秤、油漆刷（刷底胶用）、滚动刷（刷底胶用）、小抹子、油工铲刀、笤帚、消防器材。三、施工工艺（一）、2mm非焦油聚氨酯涂膜防水1、防水部位地下室底板、地下室侧墙、地下室顶板（主楼部分）：2厚非焦油聚氨酯防水涂膜一道地下室顶板（主楼之外）：2厚非焦油聚氨酯防水涂膜二道屋面（上人屋面和不上人屋面）：2厚非焦油聚氨酯防水涂膜一道2、基层要求及处理1）、基层应坚实，具有必然强度；清洁干净，表面无浮土、砂粒等。2）基层表面应平整、光滑、无松动，对于残留的砂浆块或崛起物应以铲刀削平，不允许有凹凸不平及起砂景象。3）阴阳角处基层应抹成圆弧形。4）基层应干燥，含水率以小于9%为好，可用高频水份测定计测定，也可用厚为1.5~2.0mm的1m2橡胶板材覆盖基层表面，放置2~3h，若覆盖的基层表面无水印，且紧贴基层的橡胶板一侧也无凝结水痕，则基层的含水率即不大于9%。5）施工缝（或裂缝处理）。先涂刷底层涂料，固化后铺设1mm厚10cm宽的聚酯纤维无纺布，然后再涂布涂膜防水层（图1）。图1施工缝或裂缝处理1-混凝土结构；2-施工缝或裂缝、缝隙；3-底层涂料（底胶）；4-10cm聚酯纤维无纺布；5-涂膜防水层6）桩头处可用钢丝刷把桩头的浮渣清理干净，桩头表面必须平整光滑，不得有疏松、砂眼或孔洞存在,牢固、坚实，充分干燥，无尖锐角，不掉棱缺角，无明显湿渍并做好节点圆弧处理。3、施工方法非焦油聚氨酯防水涂料是一种化学反应型涂料，以双组份方式运用，由甲组份和乙组份按规定比1:1.5配合后，发生化学反应，由液态变为固态，构成较厚的防水涂膜。甲组份：异氰酸基含料，以3.5±0.2%为好。乙组份：羟基含量，以0.7±0.1%为好。（1）、清扫基层把基层表面的尘土杂物认真清扫干净。（2）、涂刷基层处理剂将聚氨酯甲、乙组分按1:1.5的比例（分量比）配合搅拌均匀，再用长把滚刷蘸满该混合料，均匀地涂刷在基层表面上。涂刷时不得堆积或露白见底，涂刷量以0.3kg/m2摆布为好。涂后应干燥5h以上，方能进行下一工序的施工。（3）、涂膜防水层的施工1）涂膜材料的配制聚氨酯涂膜防水材料应随用随配，配制好的混合料宜在2h内用完。配制方法是将聚氨酯甲、乙组分按1:1.5的比例配合，注入拌料桶中，用电动搅拌器强力搅拌均匀备用。2）涂膜防水层的操作工艺=1\*GB3\*MERGEFORMAT①细部做法A、桩头做法经过桩头处理后，先做桩头上水泥基浸透结晶涂膜防水，施工刷需用半硬的尼龙刷，涂层要求均匀，各处都要涂到，厚度应大于等于0.8㎜小于1.2mm，超过1.2m
