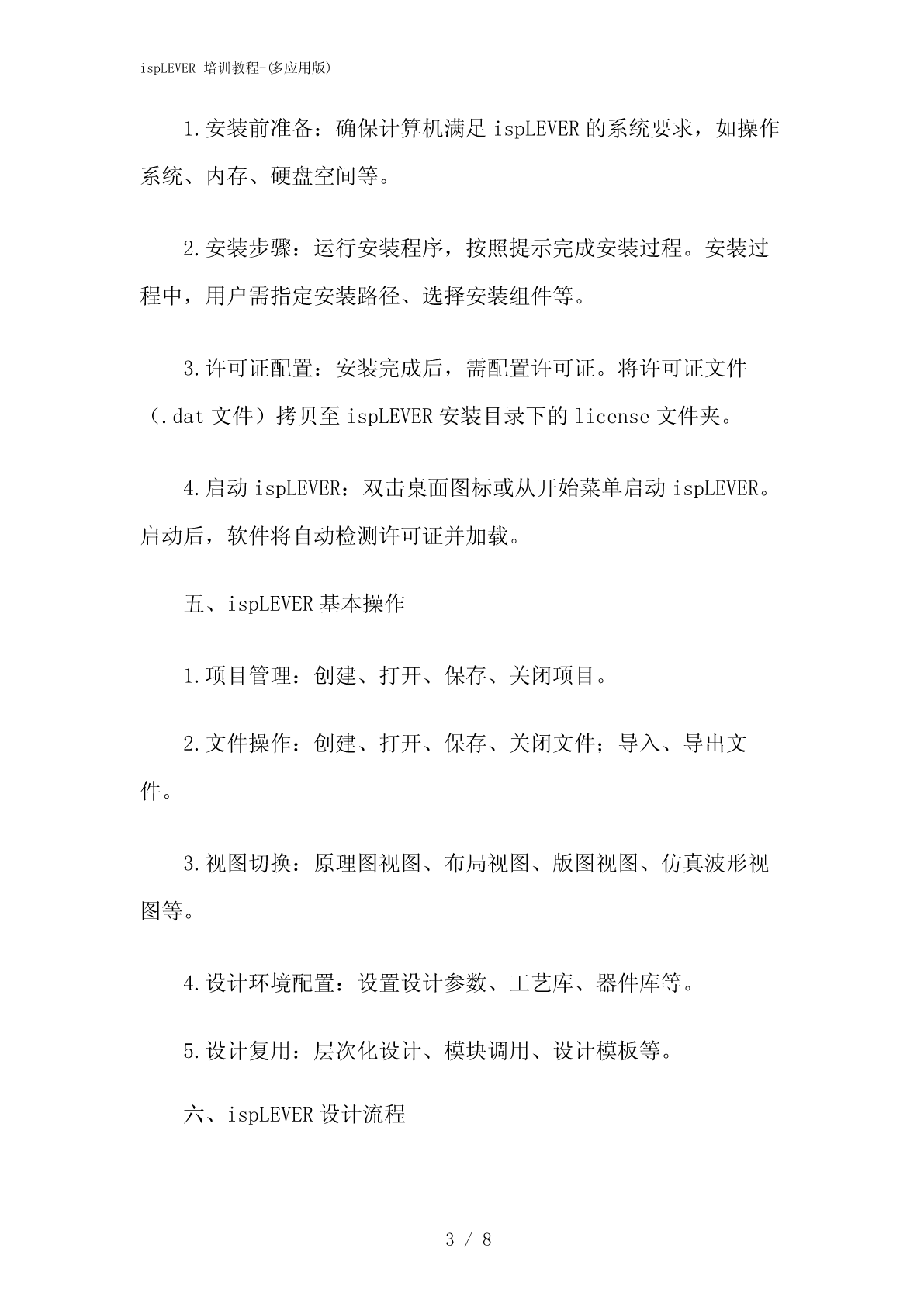

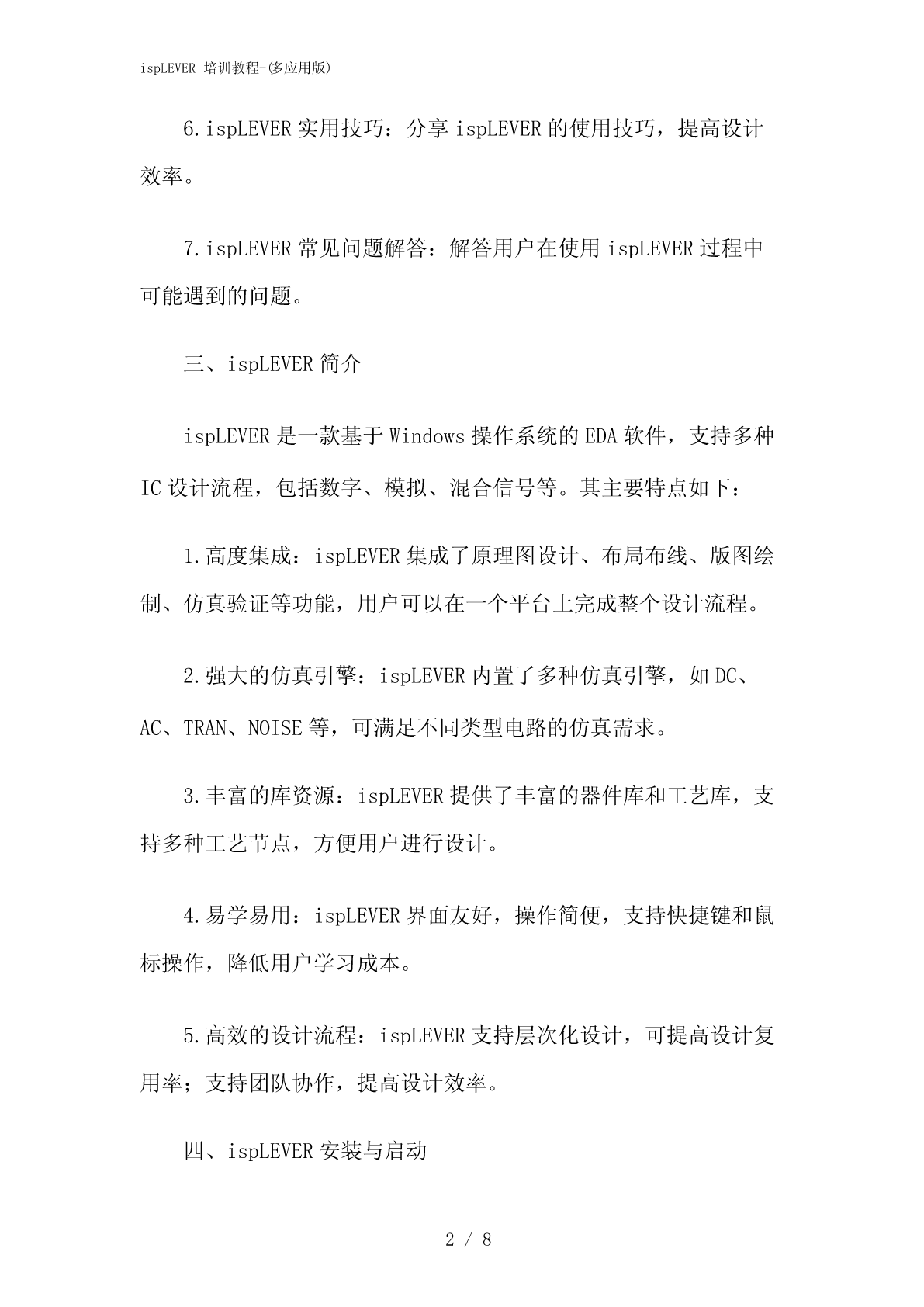

ispLEVER培训教程-(多应用版)ispLEVER培训教程-(多应用版)ispLEVER培训教程一、概述ispLEVER是MentorGraphics公司推出的一款功能强大的电子设计自动化（EDA）软件，广泛应用于集成电路（IC）的设计与验证。本教程旨在帮助用户快速掌握ispLEVER的基本操作，了解其各项功能，为IC设计工作提供有力支持。二、教程结构1.ispLEVER简介：介绍ispLEVER的基本概念、功能和特点。2.ispLEVER安装与启动：指导用户完成ispLEVER的安装、启动及环境配置。3.ispLEVER基本操作：讲解ispLEVER的基本操作，包括项目管理、文件操作、视图切换等。4.ispLEVER设计流程：介绍ispLEVER的设计流程，包括原理图设计、布局布线、版图绘制等。5.ispLEVER高级功能：讲解ispLEVER的高级功能，如时序分析、功耗分析、DFM等。1/8ispLEVER培训教程-(多应用版)6.ispLEVER实用技巧：分享ispLEVER的使用技巧，提高设计效率。7.ispLEVER常见问题解答：解答用户在使用ispLEVER过程中可能遇到的问题。三、ispLEVER简介ispLEVER是一款基于Windows操作系统的EDA软件，支持多种IC设计流程，包括数字、模拟、混合信号等。其主要特点如下：1.高度集成：ispLEVER集成了原理图设计、布局布线、版图绘制、仿真验证等功能，用户可以在一个平台上完成整个设计流程。2.强大的仿真引擎：ispLEVER内置了多种仿真引擎，如DC、AC、TRAN、NOISE等，可满足不同类型电路的仿真需求。3.丰富的库资源：ispLEVER提供了丰富的器件库和工艺库，支持多种工艺节点，方便用户进行设计。4.易学易用：ispLEVER界面友好，操作简便，支持快捷键和鼠标操作，降低用户学习成本。5.高效的设计流程：ispLEVER支持层次化设计，可提高设计复用率；支持团队协作，提高设计效率。四、ispLEVER安装与启动2/8ispLEVER培训教程-(多应用版)1.安装前准备：确保计算机满足ispLEVER的系统要求，如操作系统、内存、硬盘空间等。2.安装步骤：运行安装程序，按照提示完成安装过程。安装过程中，用户需指定安装路径、选择安装组件等。3.许可证配置：安装完成后，需配置许可证。将许可证文件（.dat文件）拷贝至ispLEVER安装目录下的license文件夹。4.启动ispLEVER：双击桌面图标或从开始菜单启动ispLEVER。启动后，软件将自动检测许可证并加载。五、ispLEVER基本操作1.项目管理：创建、打开、保存、关闭项目。2.文件操作：创建、打开、保存、关闭文件；导入、导出文件。3.视图切换：原理图视图、布局视图、版图视图、仿真波形视图等。4.设计环境配置：设置设计参数、工艺库、器件库等。5.设计复用：层次化设计、模块调用、设计模板等。六、ispLEVER设计流程3/8ispLEVER培训教程-(多应用版)1.原理图设计：绘制电路原理图，包括电路图符号、连线、属性等。2.布局布线：将原理图转换为布局图，进行器件布局、布线等。3.版图绘制：根据布局布线结果，绘制电路版图。4.仿真验证：对设计进行仿真验证，包括功能仿真、时序仿真、功耗分析等。5.设计优化：根据仿真结果，对设计进行优化，提高性能、降低功耗等。6.设计输出：设计文件，如GDSII、LEF/DEF等。七、ispLEVER高级功能1.时序分析：分析电路的时序性能，确保设计满足性能要求。2.功耗分析：分析电路的功耗，为低功耗设计提供依据。3.DFM（可制造性设计）：检查设计是否符合制造工艺要求，提高生产良率。4.设计规则检查（DRC）：检查设计是否符合工艺规则，避免生产问题。4/8ispLEVER培训教程-(多应用版)5.版图抽取（LVS）：检查版图与原理图的一致性，确保设计正确性。八、ispLEVER实用技巧1.快捷键使用：熟练掌握ispLEVER的快捷键，提高操作效率。2.设计模板应用：利用设计模板，快速搭建电路框架。3.版图绘制技巧：掌握版图绘制技巧，提高版图质量。4.仿真参数设置：合理设置仿真参数，提高仿真效率。5.设计复用：充分利用层次化设计，提高设计复用率。九、ispLEVER常见问题解答1.许可证问题：检查ispL
