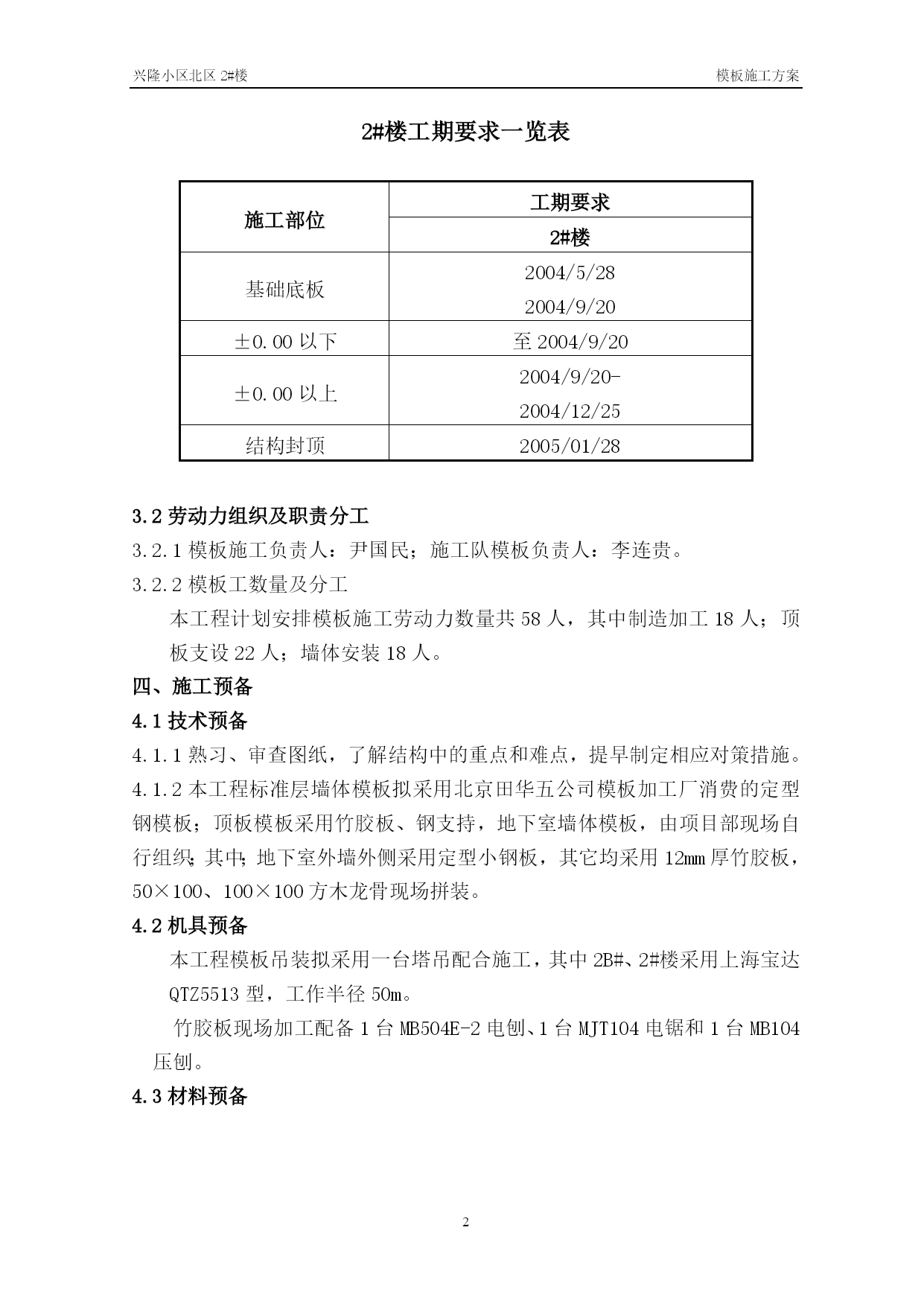

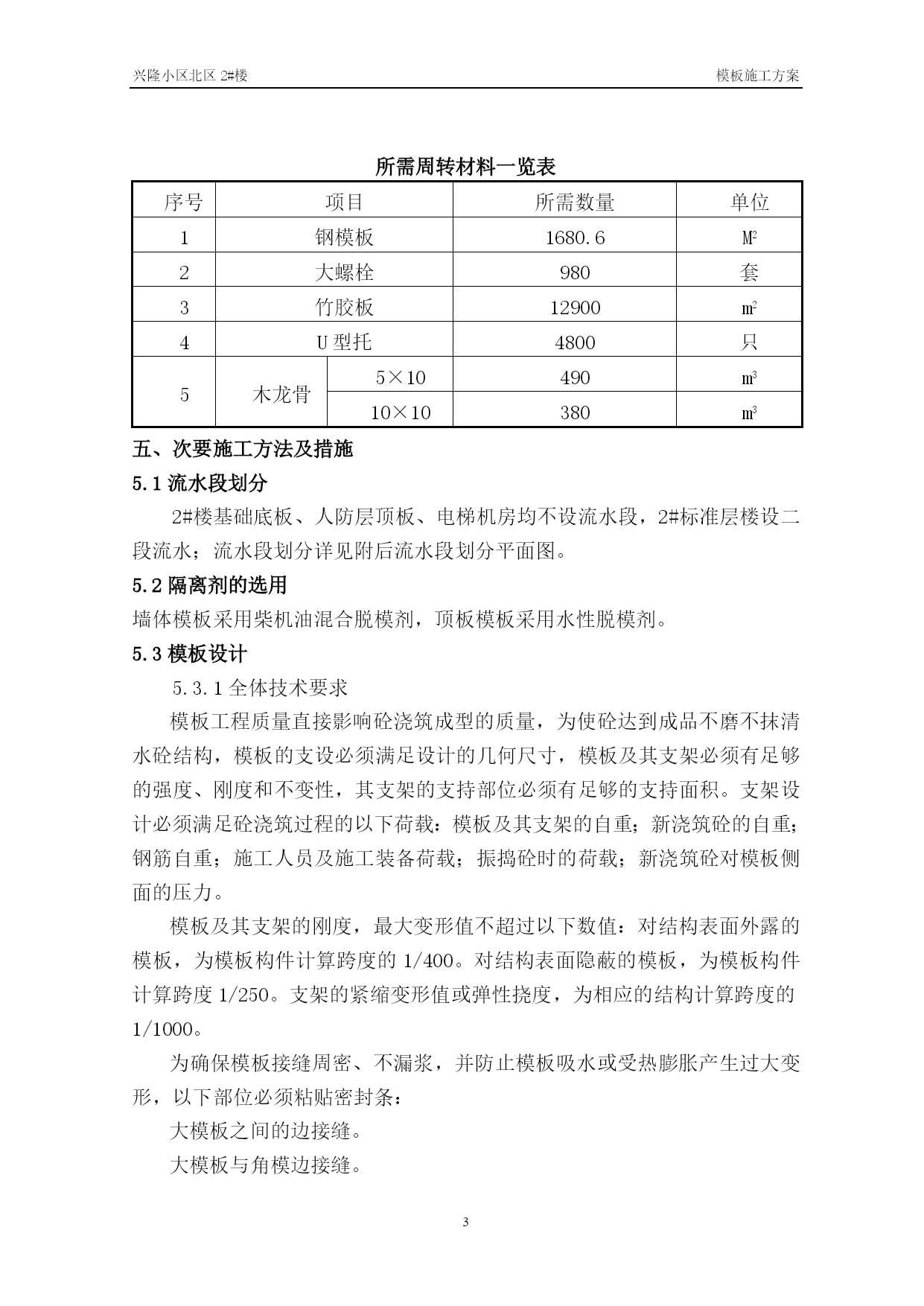

兴隆小区北区2#楼模板施工方案PAGEPAGE26一、编制根据1.1《砼结构工程施工质量验收规范》GB50204-2002；1.2《建筑安装分项工程施工工艺规范》DBJ/01-26-2003；1.32#楼结构施工图纸；1.4兴盛小区北区2#楼施工组织设计。二、工程概况工程概况表序号项目内容1建筑面积地上建筑面积地下建筑面积2#楼1599.92m214229.59m22结构方式基础结构方式箱式基础主体结构方式全现浇剪力墙结构3建筑层数2#楼地下2层地上23层4建筑层高（m）2#楼地下二层3.6m一层3.9m地上首层、二层4.5m三层以上2.8m（标准层）结构基础厚度(mm)8005断面尺寸外墙厚度(mm)300(250、200)内墙厚度(mm)300(250、200)楼板厚度(mm)300(200、150、130、120)6抗震等级工程设防烈度8度剪力墙二级抗震等级三、施工安排3.1施工部位及工期要求2#楼工期要求一览表施工部位工期要求2#楼基础底板2004/5/282004/9/20±0.00以下至2004/9/20±0.00以上2004/9/20-2004/12/25结构封顶2005/01/283.2劳动力组织及职责分工3.2.1模板施工负责人：尹国民；施工队模板负责人：李连贵。3.2.2模板工数量及分工本工程计划安排模板施工劳动力数量共58人，其中制造加工18人；顶板支设22人；墙体安装18人。四、施工预备4.1技术预备4.1.1熟习、审查图纸，了解结构中的重点和难点，提早制定相应对策措施。4.1.2本工程标准层墙体模板拟采用北京田华五公司模板加工厂消费的定型钢模板；顶板模板采用竹胶板、钢支持，地下室墙体模板，由项目部现场自行组织；其中；地下室外墙外侧采用定型小钢板，其它均采用12mm厚竹胶板，50×100、100×100方木龙骨现场拼装。4.2机具预备本工程模板吊装拟采用一台塔吊配合施工，其中2B#、2#楼采用上海宝达QTZ5513型，工作半径50m。竹胶板现场加工配备1台MB504E-2电刨、1台MJT104电锯和1台MB104压刨。4.3材料预备所需周转材料一览表序号项目所需数量单位1钢模板1680.6M22大螺栓980套3竹胶板12900m24U型托4800只5木龙骨5×10490m310×10380m3五、次要施工方法及措施5.1流水段划分2#楼基础底板、人防层顶板、电梯机房均不设流水段，2#标准层楼设二段流水；流水段划分详见附后流水段划分平面图。5.2隔离剂的选用墙体模板采用柴机油混合脱模剂，顶板模板采用水性脱模剂。5.3模板设计5.3.1全体技术要求模板工程质量直接影响砼浇筑成型的质量，为使砼达到成品不磨不抹清水砼结构，模板的支设必须满足设计的几何尺寸，模板及其支架必须有足够的强度、刚度和不变性，其支架的支持部位必须有足够的支持面积。支架设计必须满足砼浇筑过程的以下荷载：模板及其支架的自重；新浇筑砼的自重；钢筋自重；施工人员及施工装备荷载；振捣砼时的荷载；新浇筑砼对模板侧面的压力。模板及其支架的刚度，最大变形值不超过以下数值：对结构表面外露的模板，为模板构件计算跨度的1/400。对结构表面隐蔽的模板，为模板构件计算跨度1/250。支架的紧缩变形值或弹性挠度，为相应的结构计算跨度的1/1000。为确保模板接缝周密、不漏浆，并防止模板吸水或受热膨胀产生过大变形，以下部位必须粘贴密封条：大模板之间的边接缝。大模板与角模边接缝。门窗洞口与大模板之间的接触面。顶板与墙面立边、顶板与顶板之间接缝。5.3.2各部位模板设计5.3.2.1基础垫层模板基础垫层边缘用100×100木方支设。5.3.2.2基础底板模板基础底板周围结合防水层做法采用砖砌模，底板与外墙交接处按规范要求设置止水施工缝部位用木方、竹胶板及预制卡具配套支设。5.3.2.3便宜墙体竹木大模板根据地下室墙体的厚度及高度情况，从经济性、适用性和可行性方面考虑，外墙外侧用小钢模板拼装，外墙内侧用竹胶板拼装，组装时用配套止水螺栓钢管扣件加固。面板材料选用12mm厚竹胶板，根据结构实践尺寸配成全体大模板。边框采用100×100mm木方，边框距竹胶板外两侧各预留20mm宽用于模板之间拼接，一侧缩进，一侧伸出。竖向背肋用50×100mm的木方，中心间距250mm。横向添加100×100木方，间距不大于1000mm。竹胶板用螺钉固定在竖向背肋木方上，间距不大于150mm，且应对角布置。最下一道程度背楞距板底250mm，高度1/3墙高以下间距500mm；1/3墙高以上间距600mm。模板配制高度：外墙外模配置到楼板顶向上50mm处，其余模板配至楼板
