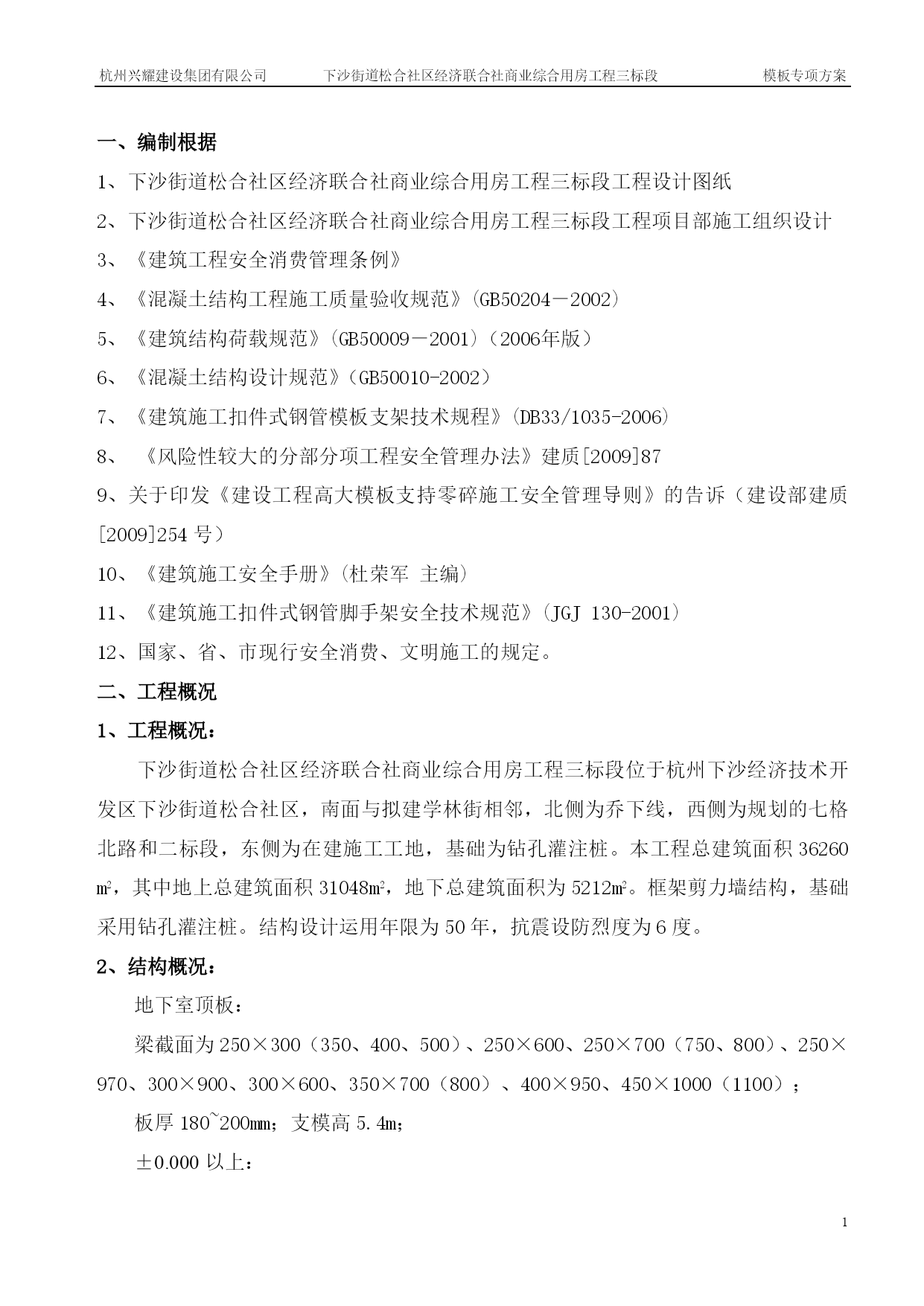

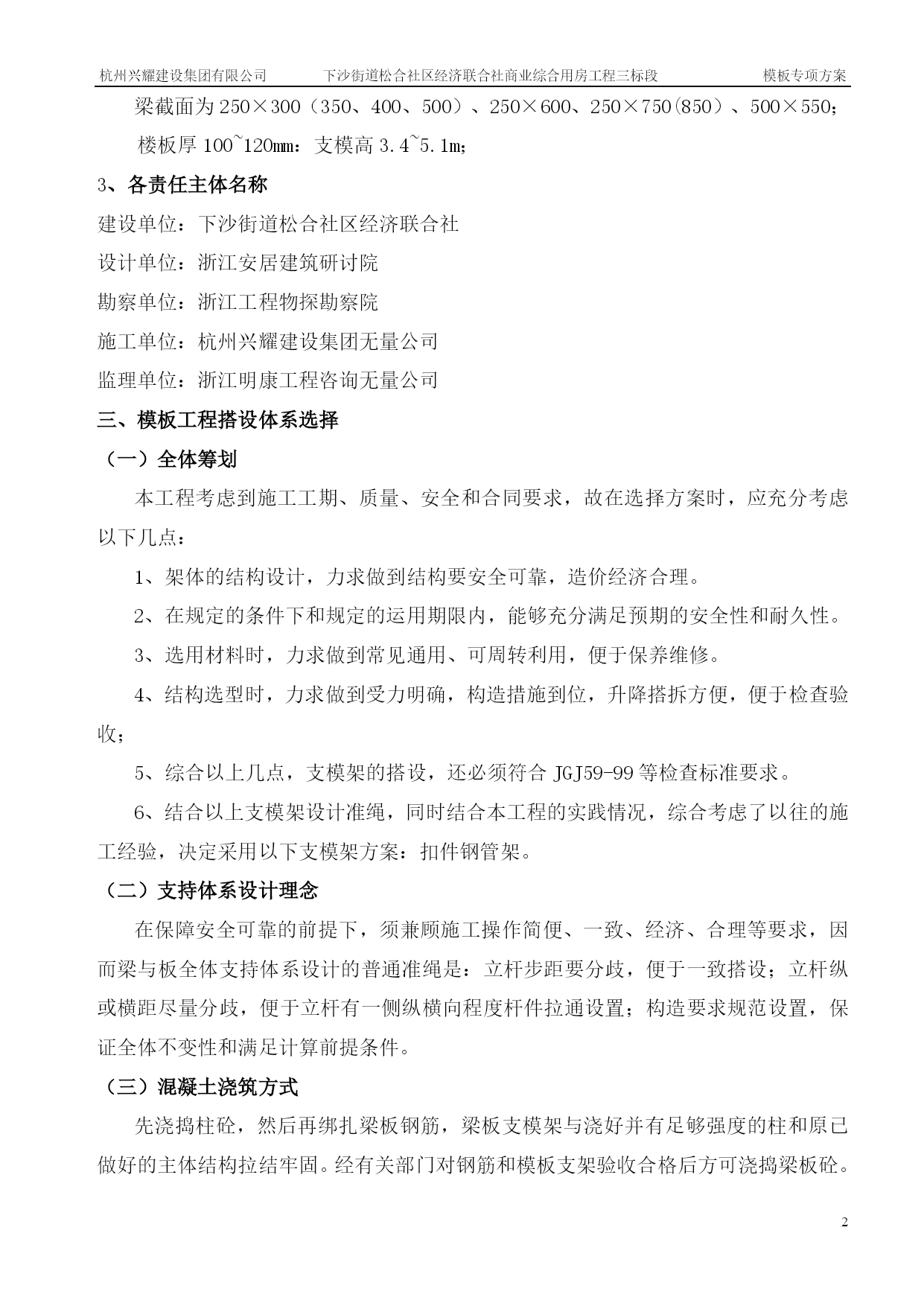

杭州兴耀建设集团有限公司下沙街道松合社区经济联合社商业综合用房工程三标段模板专项方案PAGEPAGE28杭州兴耀建设集团有限公司下沙街道松合社区经济联合社商业综合用房工程三标段模板专项方案目录一、编制根据二、工程概况三、模板工程搭设体系选择四、施工部署五、施工预备六、构造要求七、模板安拆施工八、施工管理九、安全管理措施十、严重风险源辨认及环境保护措施十一、监测措施十二、成品保护十三、应急预案十四、支持架施工安全防护领导小组附：1、楼板、梁模板计算书2、支模架详图一、编制根据1、下沙街道松合社区经济联合社商业综合用房工程三标段工程设计图纸2、下沙街道松合社区经济联合社商业综合用房工程三标段工程项目部施工组织设计3、《建筑工程安全消费管理条例》4、《混凝土结构工程施工质量验收规范》(GB50204－2002)5、《建筑结构荷载规范》(GB50009－2001)（2006年版）6、《混凝土结构设计规范》（GB50010-2002）7、《建筑施工扣件式钢管模板支架技术规程》(DB33/1035-2006)8、《风险性较大的分部分项工程安全管理办法》建质[2009]879、关于印发《建设工程高大模板支持零碎施工安全管理导则》的告诉（建设部建质[2009]254号）10、《建筑施工安全手册》(杜荣军主编)11、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)12、国家、省、市现行安全消费、文明施工的规定。二、工程概况1、工程概况：下沙街道松合社区经济联合社商业综合用房工程三标段位于杭州下沙经济技术开发区下沙街道松合社区，南面与拟建学林街相邻，北侧为乔下线，西侧为规划的七格北路和二标段，东侧为在建施工工地，基础为钻孔灌注桩。本工程总建筑面积36260m2，其中地上总建筑面积31048m2，地下总建筑面积为5212m2。框架剪力墙结构，基础采用钻孔灌注桩。结构设计运用年限为50年，抗震设防烈度为6度。2、结构概况：地下室顶板：梁截面为250×300（350、400、500）、250×600、250×700（750、800）、250×970、300×900、300×600、350×700（800）、400×950、450×1000（1100）；板厚180~200mm；支模高5.4m；±0.000以上：梁截面为250×300（350、400、500）、250×600、250×750(850）、500×550；楼板厚100~120mm：支模高3.4~5.1m；3、各责任主体名称建设单位：下沙街道松合社区经济联合社设计单位：浙江安居建筑研讨院勘察单位：浙江工程物探勘察院施工单位：杭州兴耀建设集团无量公司监理单位：浙江明康工程咨询无量公司三、模板工程搭设体系选择（一）全体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的运用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，支模架的搭设，还必须符合JGJ59-99等检查标准要求。6、结合以上支模架设计准绳，同时结合本工程的实践情况，综合考虑了以往的施工经验，决定采用以下支模架方案：扣件钢管架。（二）支持体系设计理念在保障安全可靠的前提下，须兼顾施工操作简便、一致、经济、合理等要求，因而梁与板全体支持体系设计的普通准绳是：立杆步距要分歧，便于一致搭设；立杆纵或横距尽量分歧，便于立杆有一侧纵横向程度杆件拉通设置；构造要求规范设置，保证全体不变性和满足计算前提条件。（三）混凝土浇筑方式先浇捣柱砼，然后再绑扎梁板钢筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。施工时按由标高低的地方向标高高的地方推进。事前根据浇捣砼的工夫间隔和砼供应情况设计施工缝的留设地位。（四）支持体系方式根据本公司当前模板工程工艺程度，结合设计要求和现场条件，决定采用扣件式钢管架作为本模板工程的支持体系。为保证扣件抗滑满足要求，500×1200梁下及两侧立杆采用双扣件加强受力横杆。（五）支架搭设参数支架搭设参数一、材料参数抗弯强度设计值fm(N/mm2)13弹性模量E(N/mm2)9000木材抗剪设计值fv(N/mm2)1.3面板类型胶合面板面板抗弯强度设计值fm(N/mm2)15面板抗剪强度设计值fv(N/mm2)1
