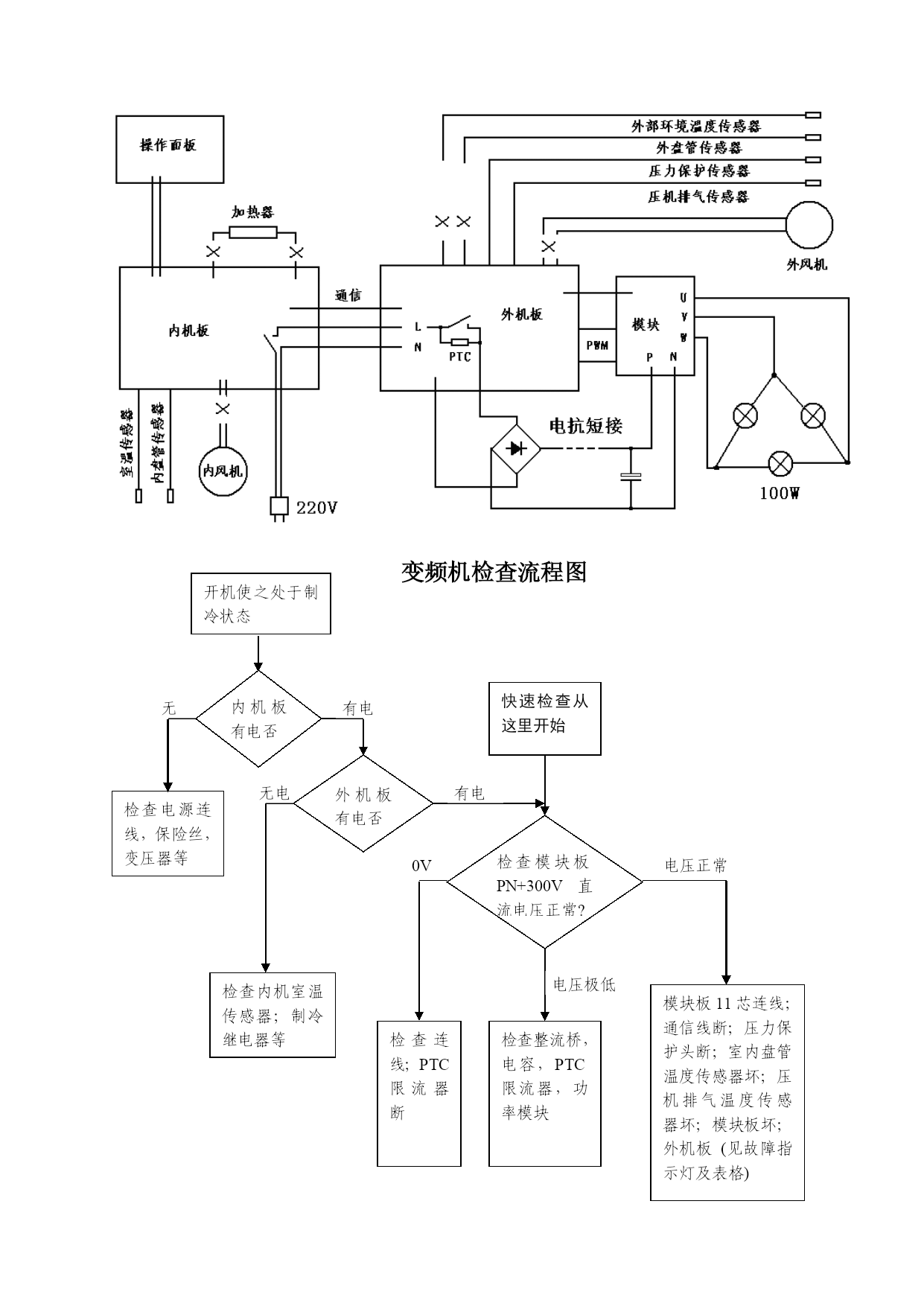

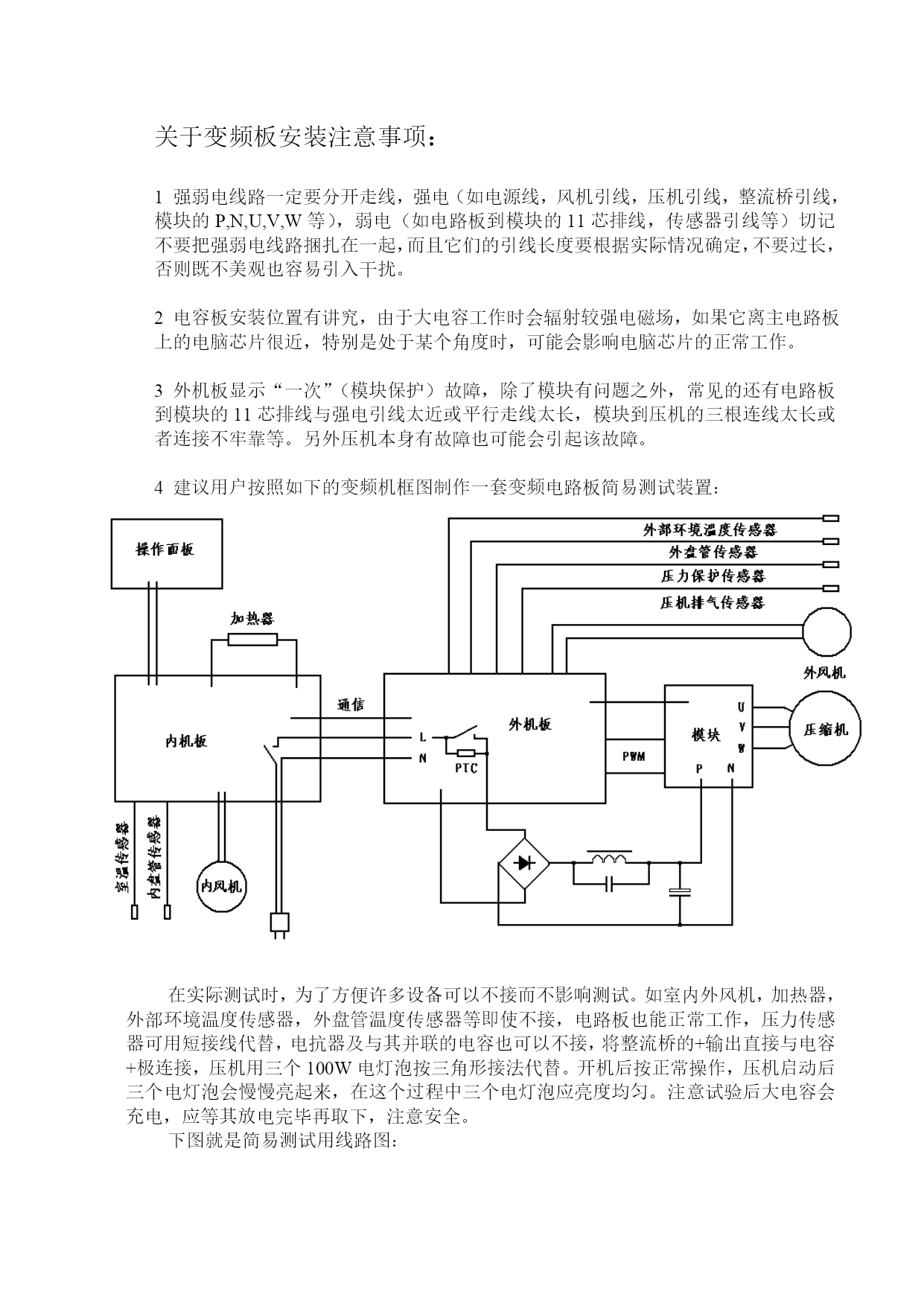

变频机各电路板功能介绍操作面板:作用:人-机对话,显示状态等.常见故障:指示灯不亮，按键不灵，控制失灵等。故障原因：指示灯坏,按键坏或安装位置过高、过低、连线接插件损坏或接触不良。内机板：作用：接收操作面板发过来的操作指令，根据室温传感器的温度值，执行制冷、制热或送风功能，控制内风机、加热器及室外机板的供电，内盘管温度传感器在制冷时防冻结保护；制热时过热保护。常见故障：①无电故障原因：电源连线、保险丝或变压器等不良。②有电但不能制冷、制热故障原因：室温传感器损坏或接触不良，不能得到正确的温度，空调也不能进行正确的操作，室内盘管传感器损坏或接触不良，不能得到正确的盘管温度，从而引起误保护。③其它：连线、接插件、继电器等。室外机板：作用：接收内机板送过来的控制指令，控制外风机和压缩机，根据控制指令及外部环境、室外盘管、压机排气、压力保护等几个传感器的数值，电脑进行判断，并产生变频PWM信号送往模块板。常见故障：见“变频机常见故障及处理方法”一文模块板：作用：将外机板送来的市电整流滤波成约300V的直流电，将外机板送来的变频PWM信号转变为变频功率输出推动压缩机，板上还有一个开关电源产生几组低压直流输出供给外机板（外机板上无电源变压器）及功率模块自身的需要。常见故障：见“变频机常见故障及处理方法”一文变频机常见故障及处理方法①内机有电，外机无电：可能原因：温度太低；三分钟延时未到：内机板室温传感器坏或接触不良。②外机有电，压机不运转：可能原因：1室内盘管温度太低，内盘管温度传感器损坏或接触不良；2室外板压机排气温度传感器损坏或接触不良；3压力保护插头脱落或断线；4室外机板与模块板11芯连线接触不良；5测量模块板上的直流电压（P,N端）正常值应为300V左右，如果电压很低则可能是整流桥坏（或输出接反）电容坏（或接反）PTC限流器损坏，功率模块坏（或P,N接反）；6通信线断等。③压机启动几秒后过流保护：用三个假负载灯泡（功率100W以上，拼成三角形）代替压机，启动后三个灯泡应由弱到强变亮，在此过程中三个灯泡应亮度均匀且无明显闪烁，否则模块板或11芯连线可能有问题，如果灯光试验正常，可能压机有问题，可将模块的U,V,W接到另外一台空调的压机上试验。④还曾遇到过外风机故障造成压机不启动的案例，后来用示波器观察那个故障风机在工作时能发出强烈电磁干扰。变频外机板故障灯显示表（在外机板上有一个故障指示灯，在有故障时会闪烁，然后间歇一下，再继续闪烁，请记下两次间歇之间的闪烁次数）：闪烁次数故障1模块保护（过热，过流）2无负载（电流太小）3*热泵制热室内盘管超温4压机排气温度太高5电流异常（太大）6通信错误7室外盘管温度传感器坏8压机排气温度传感器坏9压力保护10*热泵制热室外环境温度太低12制冷室内盘管冻结关于变频板安装注意事项：1强弱电线路一定要分开走线，强电（如电源线，风机引线，压机引线，整流桥引线，模块的P,N,U,V,W等），弱电（如电路板到模块的11芯排线，传感器引线等）切记不要把强弱电线路捆扎在一起，而且它们的引线长度要根据实际情况确定，不要过长，否则既不美观也容易引入干扰。2电容板安装位置有讲究，由于大电容工作时会辐射较强电磁场，如果它离主电路板上的电脑芯片很近，特别是处于某个角度时，可能会影响电脑芯片的正常工作。3外机板显示“一次”（模块保护）故障，除了模块有问题之外，常见的还有电路板到模块的11芯排线与强电引线太近或平行走线太长，模块到压机的三根连线太长或者连接不牢靠等。另外压机本身有故障也可能会引起该故障。4建议用户按照如下的变频机框图制作一套变频电路板简易测试装置：在实际测试时，为了方便许多设备可以不接而不影响测试。如室内外风机，加热器，外部环境温度传感器，外盘管温度传感器等即使不接，电路板也能正常工作，压力传感器可用短接线代替，电抗器及与其并联的电容也可以不接，将整流桥的+输出直接与电容+极连接，压机用三个100W电灯泡按三角形接法代替。开机后按正常操作，压机启动后三个电灯泡会慢慢亮起来，在这个过程中三个电灯泡应亮度均匀。注意试验后大电容会充电，应等其放电完毕再取下，注意安全。下图就是简易测试用线路图：变频机检查流程图模块板11芯连线；通信线断；压力保护头断；室内盘管温度传感器坏；压机排气温度传感器坏；模块板坏；外机板(见故障指示灯及表格)电压极低检查整流桥，电容，PTC限流器，功率模块0V有电电压正常无电有电无检查连线；PTC限流器断检查模块板PN+300V直流电压正常?外机板有电否快速检查从这里开始开机使之处于制冷状态内机板有电否检查电源连线，保险丝，变压器等
