电子设计工程师4认证培训单片机知识.ppt

预览
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10

亲，该文档总共42页，到这已经超出免费预览范围，如果喜欢就直接下载吧～

下载提示 文本预览

如果您无法下载资料，请参考说明：

1、部分资料下载需要金币，请确保您的账户上有足够的金币

2、已购买过的文档，再次下载不重复扣费

3、资料包下载后请先用软件解压，在使用对应软件打开

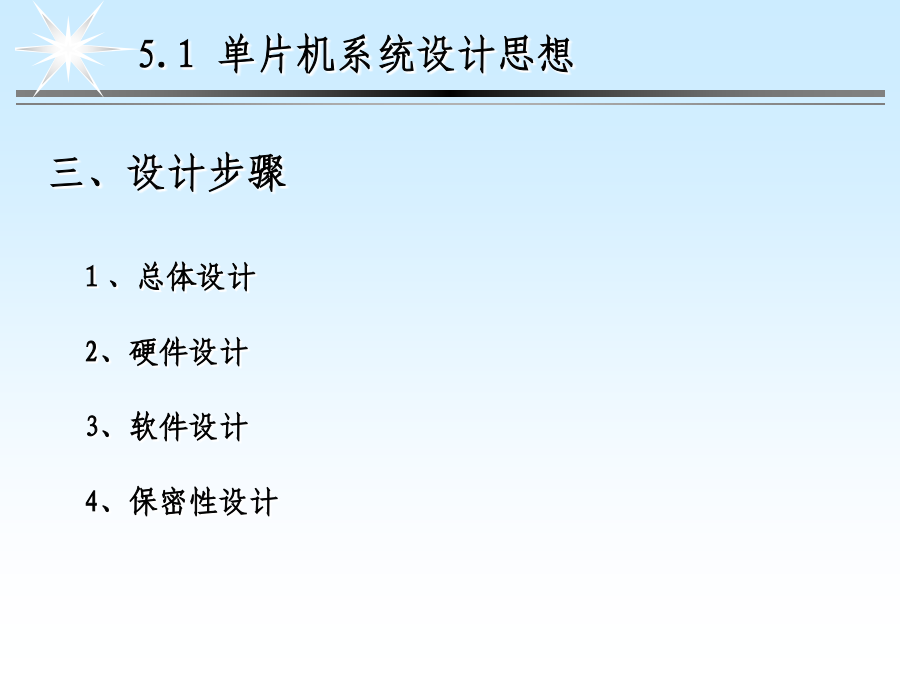

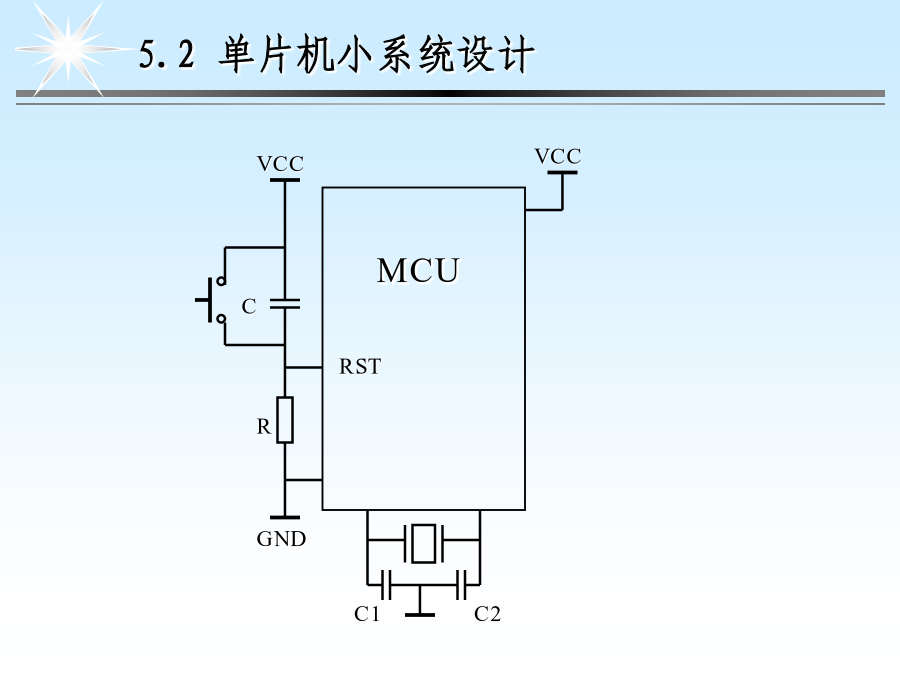

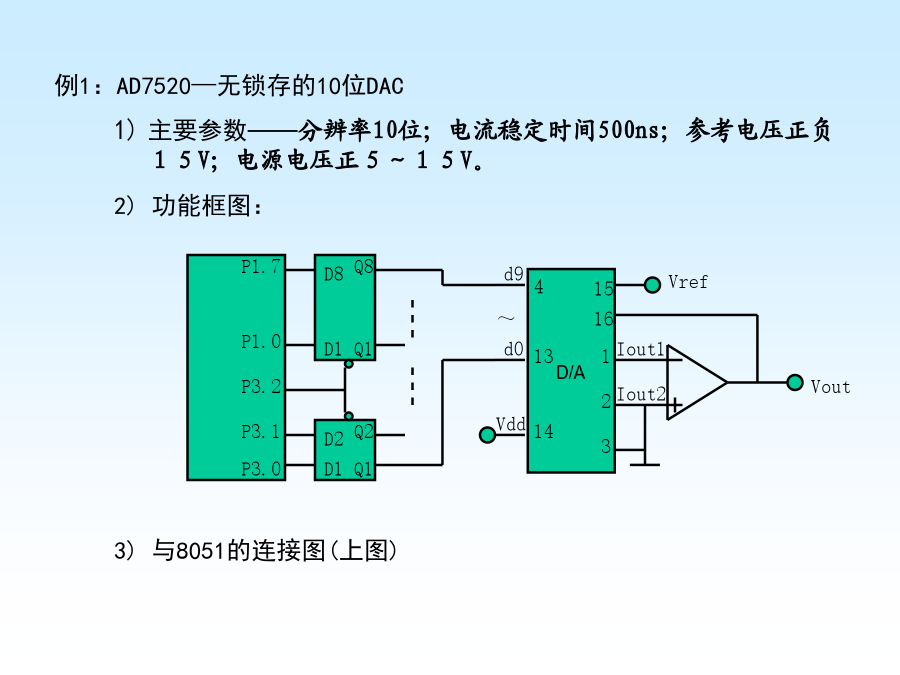

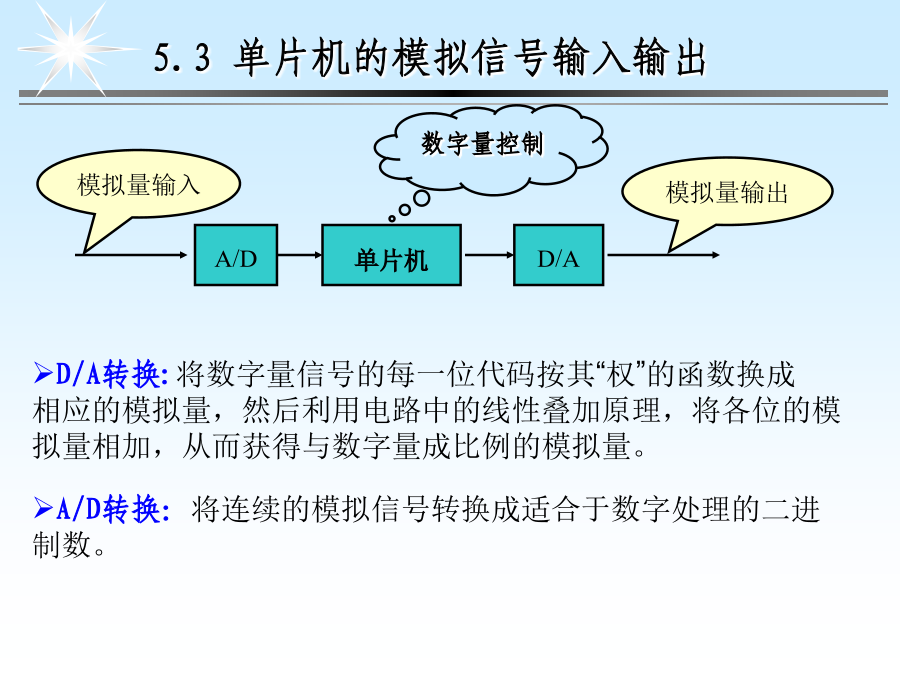

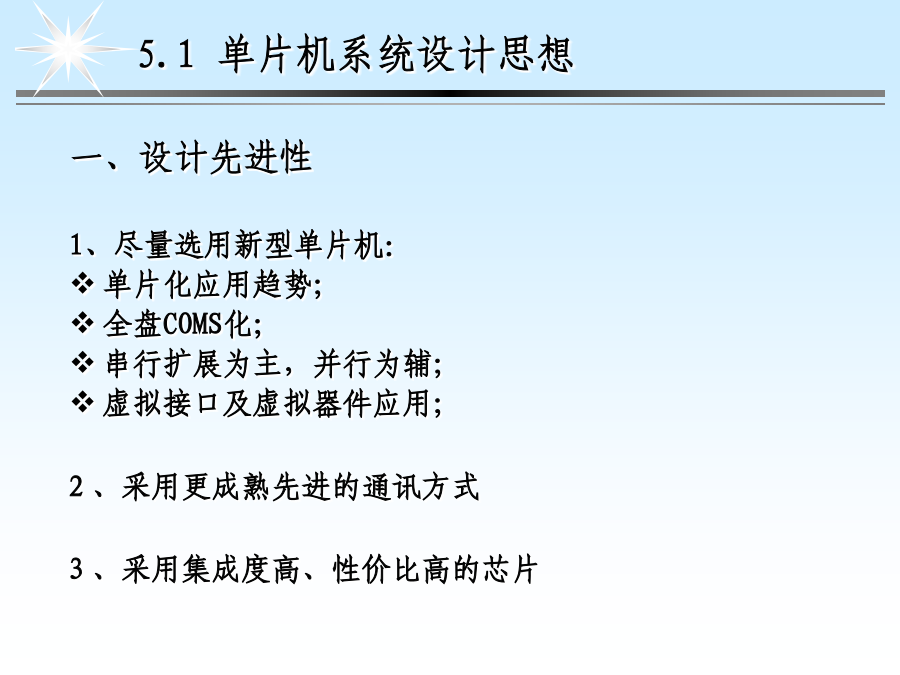

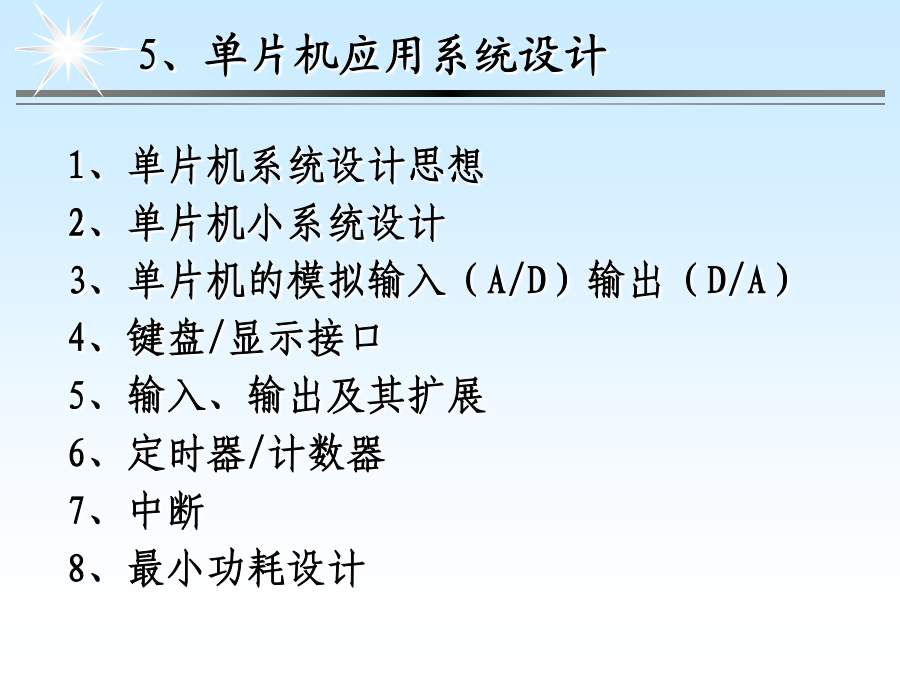

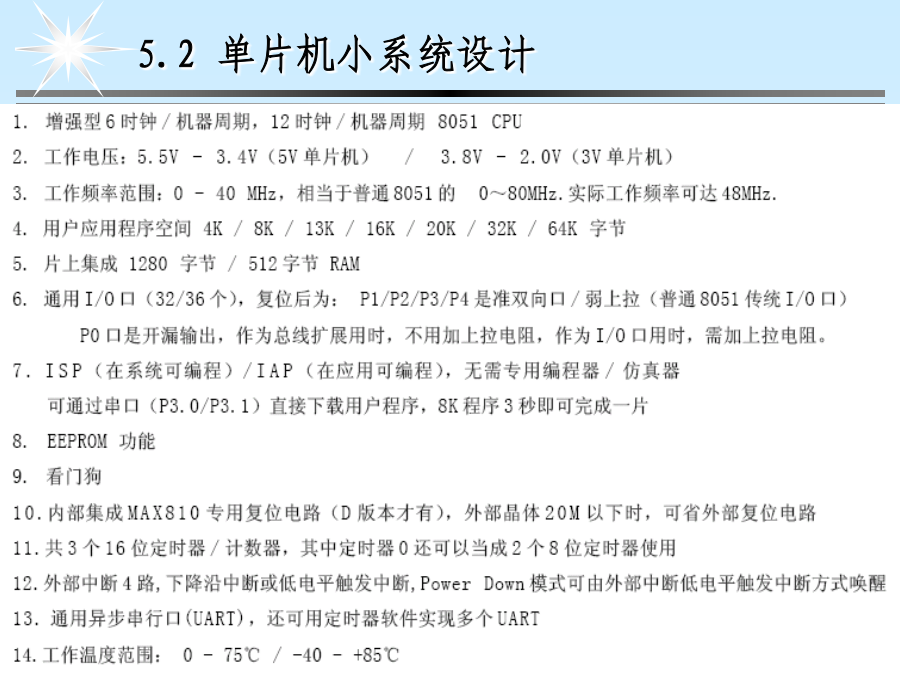

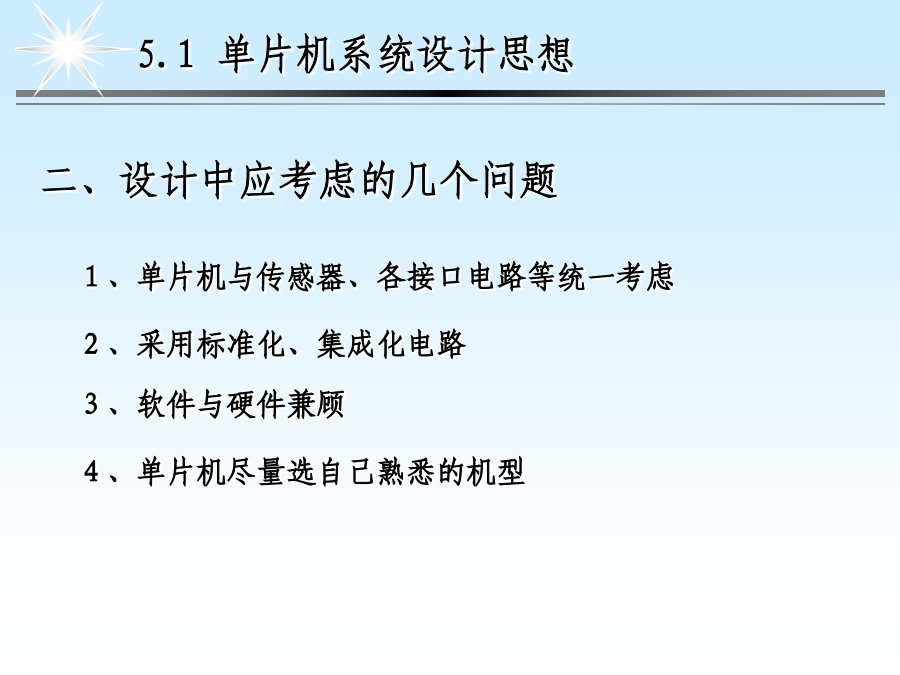

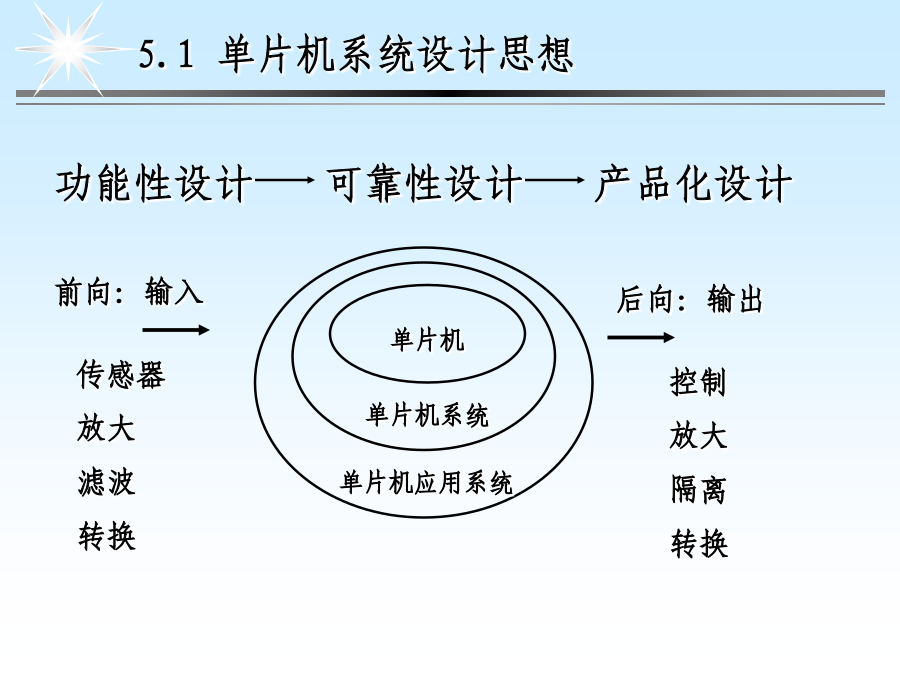

电子设计工程师认证培训5、单片机应用系统设计5.1单片机系统设计思想5.1单片机系统设计思想5.1单片机系统设计思想5.1单片机系统设计思想5.2单片机小系统设计5.2单片机小系统设计5.3单片机的模拟信号输入输出例1：AD7520—无锁存的10位DAC4)程序框图：例2：AD7542—有锁存的12位DAC3)与8051的连接图：4)编程：ADDRS:MOVA,R2;SWAPA;ORLP1,A;RET;DATA:ANLA,#0FH;ORLP1,A;CLRP3.0;SETBP3.0;RET;2)ADC0809的原理框图：3)ADC0809与80C51接口5)程序清单：ORG1000HMOVR0,#20H;设数据缓冲区首址MOVR2,#08;通道计数MOVDPTR,#7FF8H;指向０通道LOOP1:MOVX@DPTR,A;启动ADCALLDELAY;延时100usMOVXA,@DPTR;读数据，撤销中断MOV@R0,A;存数据INCR0;指向下一通道INCDPTRDJNZR2,LOOP1RETDELAY:MOVR7,#256DELAY1:MOVR6,#0DELAY2:DJNZR6,DELAY2DJNZR7,DELAY1RET5.4键盘/显示接口技术5.4键盘/显示接口技术5.4键盘/显示接口技术5.4键盘/显示接口技术5.4键盘/显示接口技术5.4键盘/显示接口技术5.4键盘/显示接口技术5.6输入、输出及其扩展5.6输入、输出及其扩展5.6输入、输出及其扩展5.6输入、输出及其扩展5.6输入、输出及其扩展5.6输入、输出及其扩展5.7定时器／计数器5.８中断系统5.9应用系统最小功耗设计6、基本技能训练6、基本技能训练6、基本技能训练6、基本技能训练谢谢大家！
