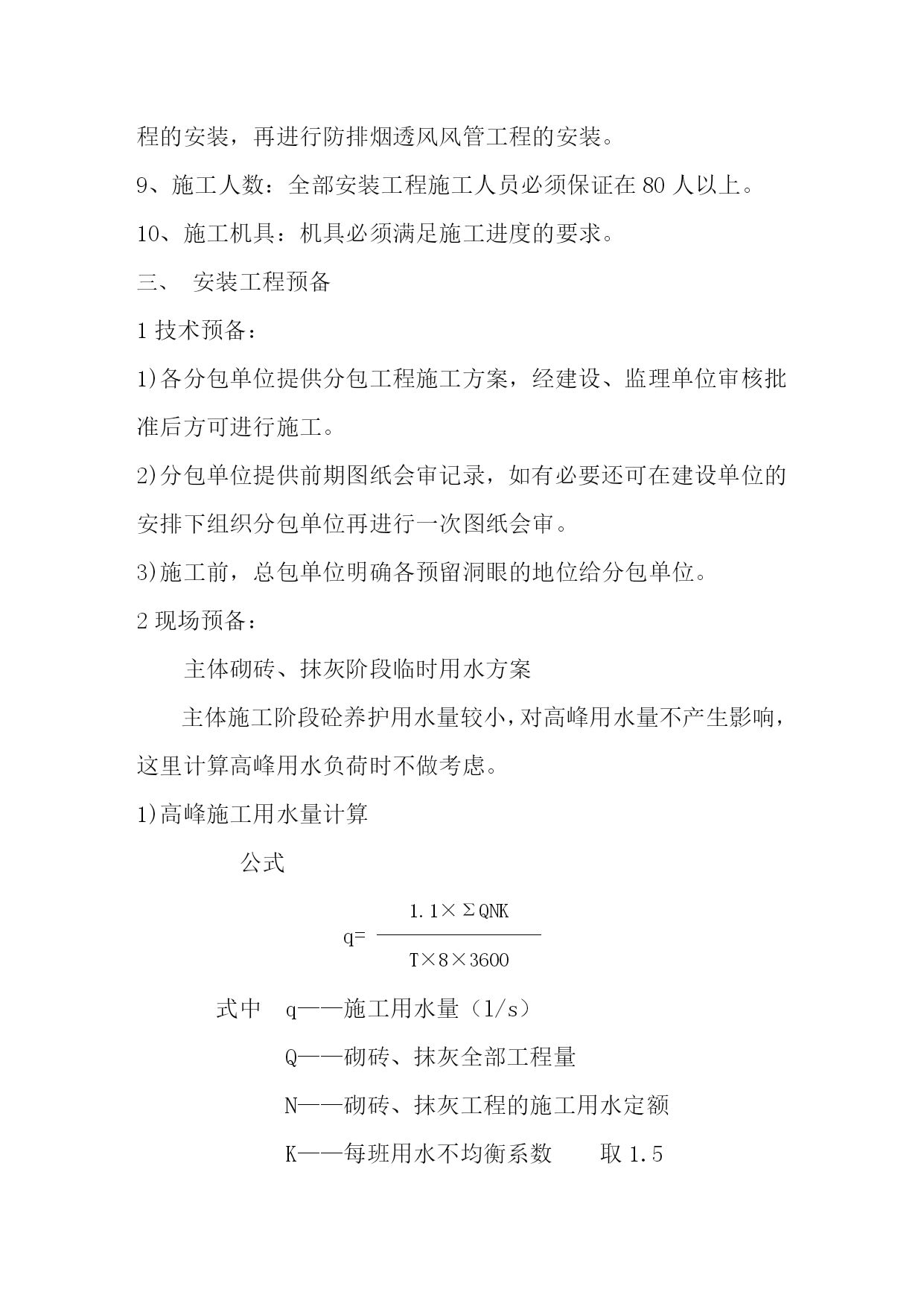

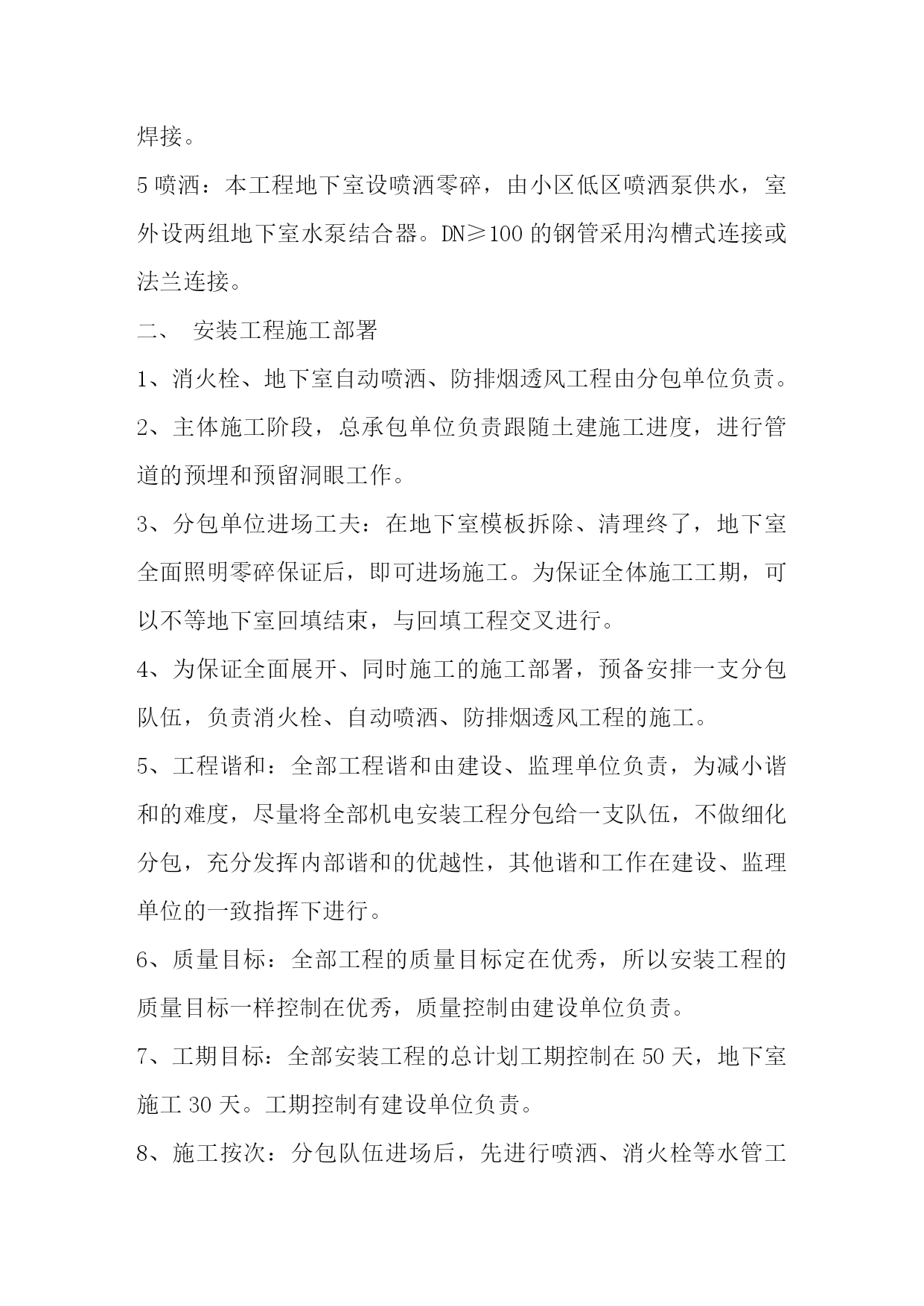

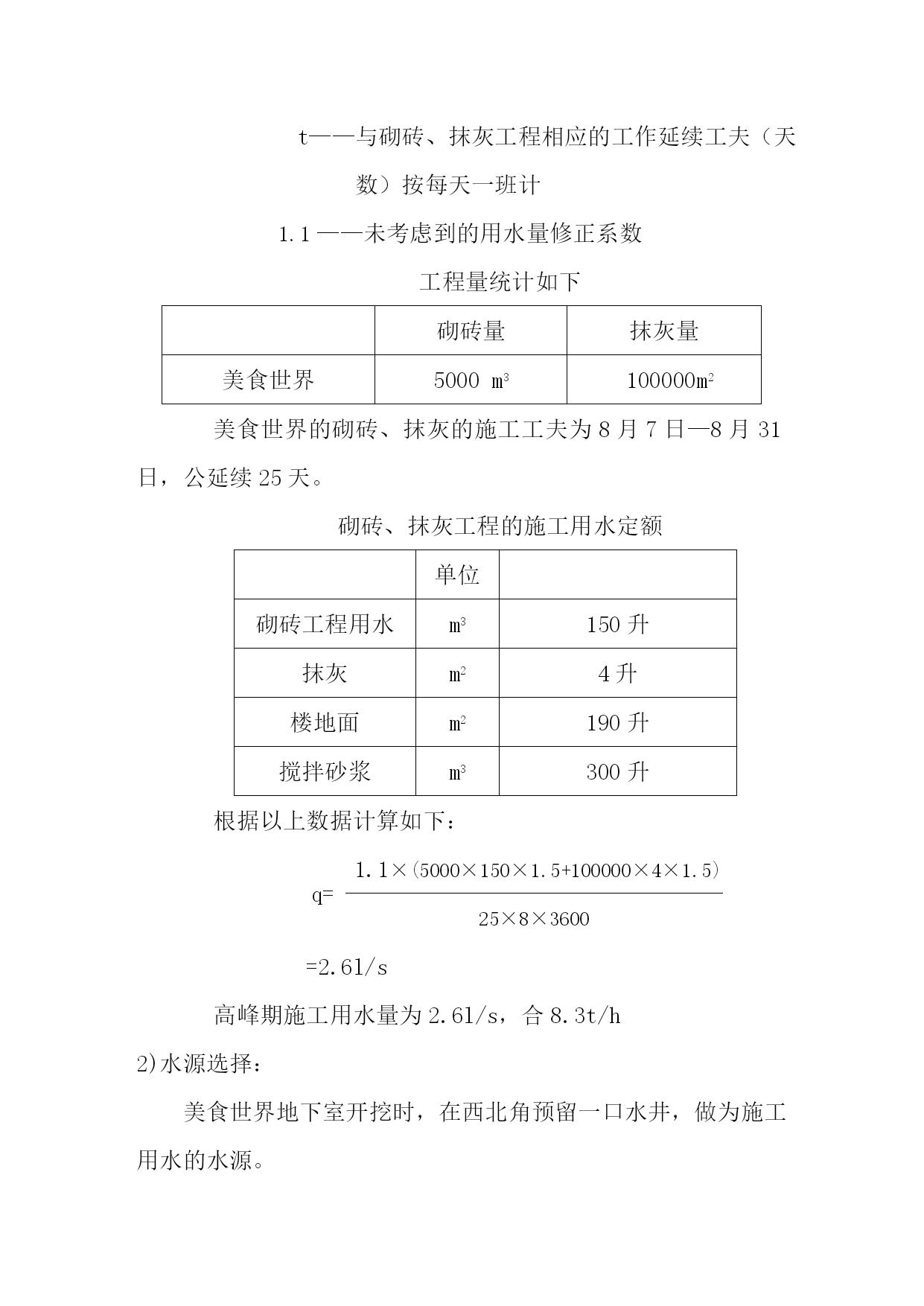

美食世界水暖施工组织设计水暖工程概况美食世界地下室建筑面积为7308平方米,地上四层，建筑面积18469平方米。1透风零碎：本工程设置排烟，送风排风零碎且排烟排风零碎和用风道及风机。1)地下车库冬季加热室外新风送至室内，热媒为80/55度低温水，以保证室内空气质量和热负荷，其余季节直接取室外新风，并开启排风零碎上的风机排出有害气体。2)火灾时开启所在防烟分区内的排风零碎，联动所在防火分区内的补风机，关闭新风机。3)地下室排烟与排风零碎和用，着火时防火阀关闭，开启所在防烟分区内排烟阀。4)风管采用不然型无机玻璃钢材料制造，风口为普通百叶风口，带调理阀。2给水：生活给水管道采用PPR管及管件，热熔连接。由市政给水管线直接引入，给水方式为下行上给式。3排水：排水管为UPVC塑料排水管，立管采用内螺旋消音塑料管。地下室废水汇集到集水坑，由泵排出。排水管采用焊接钢管，焊接。4消火拴：消火栓给水由设在高层地下室内的消防水池经过消火栓泵提供，室外设一组墙壁式水泵结合器。管道采用热镀锌钢管焊接。5喷洒：本工程地下室设喷洒零碎，由小区低区喷洒泵供水，室外设两组地下室水泵结合器。DN≥100的钢管采用沟槽式连接或法兰连接。安装工程施工部署1、消火栓、地下室自动喷洒、防排烟透风工程由分包单位负责。2、主体施工阶段，总承包单位负责跟随土建施工进度，进行管道的预埋和预留洞眼工作。3、分包单位进场工夫：在地下室模板拆除、清理终了，地下室全面照明零碎保证后，即可进场施工。为保证全体施工工期，可以不等地下室回填结束，与回填工程交叉进行。4、为保证全面展开、同时施工的施工部署，预备安排一支分包队伍，负责消火栓、自动喷洒、防排烟透风工程的施工。5、工程谐和：全部工程谐和由建设、监理单位负责，为减小谐和的难度，尽量将全部机电安装工程分包给一支队伍，不做细化分包，充分发挥内部谐和的优越性，其他谐和工作在建设、监理单位的一致指挥下进行。6、质量目标：全部工程的质量目标定在优秀，所以安装工程的质量目标一样控制在优秀，质量控制由建设单位负责。7、工期目标：全部安装工程的总计划工期控制在50天，地下室施工30天。工期控制有建设单位负责。8、施工按次：分包队伍进场后，先进行喷洒、消火栓等水管工程的安装，再进行防排烟透风风管工程的安装。9、施工人数：全部安装工程施工人员必须保证在80人以上。10、施工机具：机具必须满足施工进度的要求。安装工程预备1技术预备：1)各分包单位提供分包工程施工方案，经建设、监理单位审核批准后方可进行施工。2)分包单位提供前期图纸会审记录，如有必要还可在建设单位的安排下组织分包单位再进行一次图纸会审。3)施工前，总包单位明确各预留洞眼的地位给分包单位。2现场预备：主体砌砖、抹灰阶段临时用水方案主体施工阶段砼养护用水量较小，对高峰用水量不产生影响，这里计算高峰用水负荷时不做考虑。1)高峰施工用水量计算公式q=1.1×ΣQNKT×8×3600式中q——施工用水量（l/s）Q——砌砖、抹灰全部工程量N——砌砖、抹灰工程的施工用水定额K——每班用水不均衡系数取1.5t——与砌砖、抹灰工程相应的工作延续工夫（天数）按每天一班计——未考虑到的用水量修正系数工程量统计如下砌砖量抹灰量美食世界5000m3100000m2美食世界的砌砖、抹灰的施工工夫为8月7日—8月31日，公延续25天。砌砖、抹灰工程的施工用水定额单位砌砖工程用水m3150升抹灰m24升楼地面m2190升搅拌砂浆m3300升根据以上数据计算如下：q=1.1×(5000×150×1.5+100000×4×1.5)25×8×3600=2.6l/s高峰期施工用水量为2.6l/s，合8.3t/h2)水源选择：美食世界地下室开挖时，在西北角预留一口水井，做为施工用水的水源。3)水泵选择：考虑到工程的建筑面积大，施工用水点多，泵需求频繁启停，易破坏的特点，选用一台变频调速深井泵，无施工用水时泵低速运转，用水量增大时，泵高速运转，全部过程自动控制，避免了人工频繁启停供水泵。深井泵的流量为10m3/h，扬程40—60m。4)管路选择与布置：深井泵的总出管口径为DN80，经过钢管焊接相连，通向施工现场的各搅拌机，贮水箱。目前搅拌机等用水机具的地位尚不明确，待施工现场平面布置图，各种用水装备明确定位后，再考虑管线的走向和铺设。次要项目施工方法预留套管：1预留套管要精确定位，计算好预埋套管的标高，排水管道指管底标高，其他管道指管心标高。2刚性防水套管制造要求双面焊接，外刷防锈漆，严厉按照大样图的要求加工制造。3套管安装固定好后，要在两头塞满玻璃丝带，以防砼浇筑时灌入混凝土。4预留的钢套管要用电焊焊在钢筋上，塑料套
