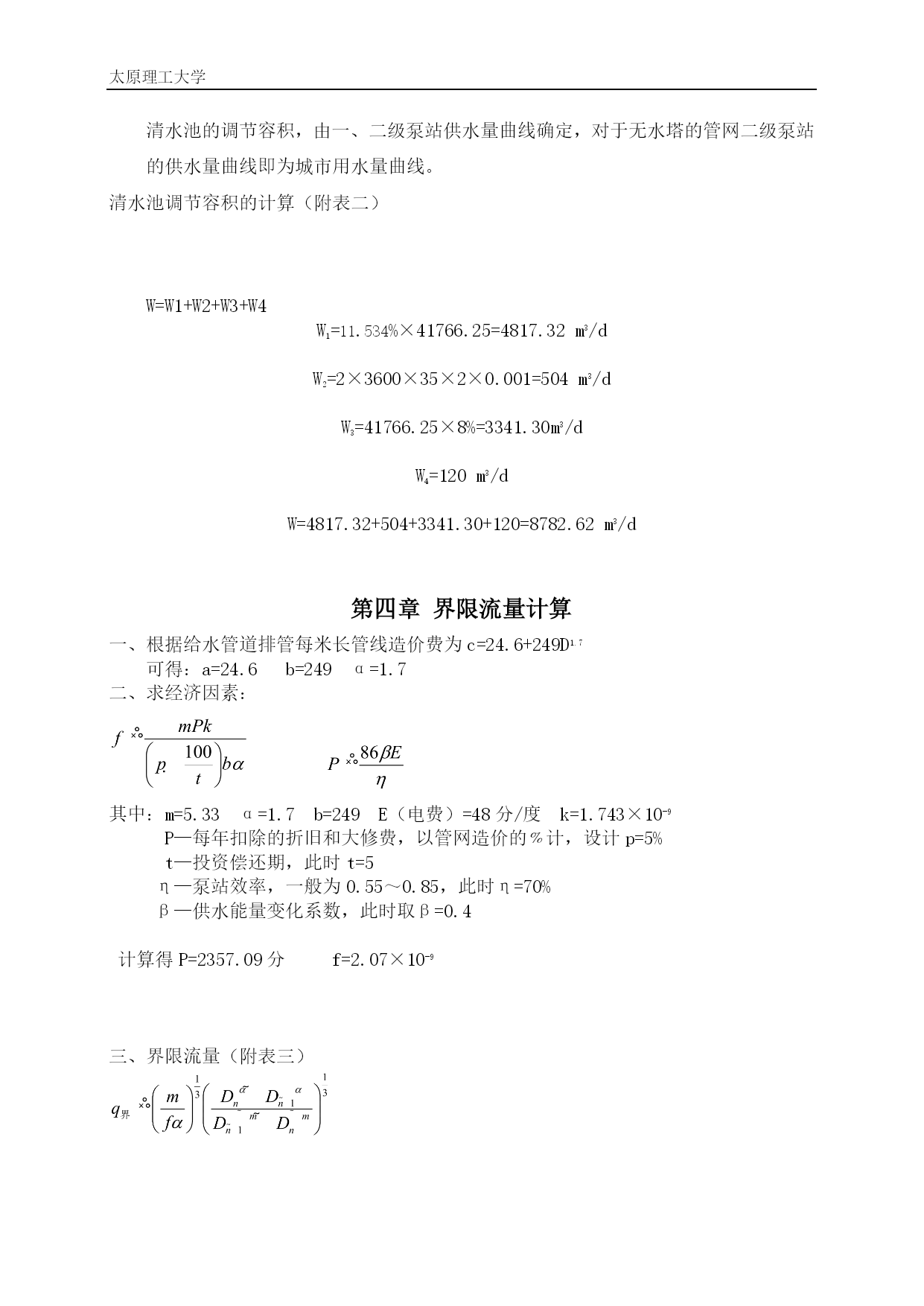

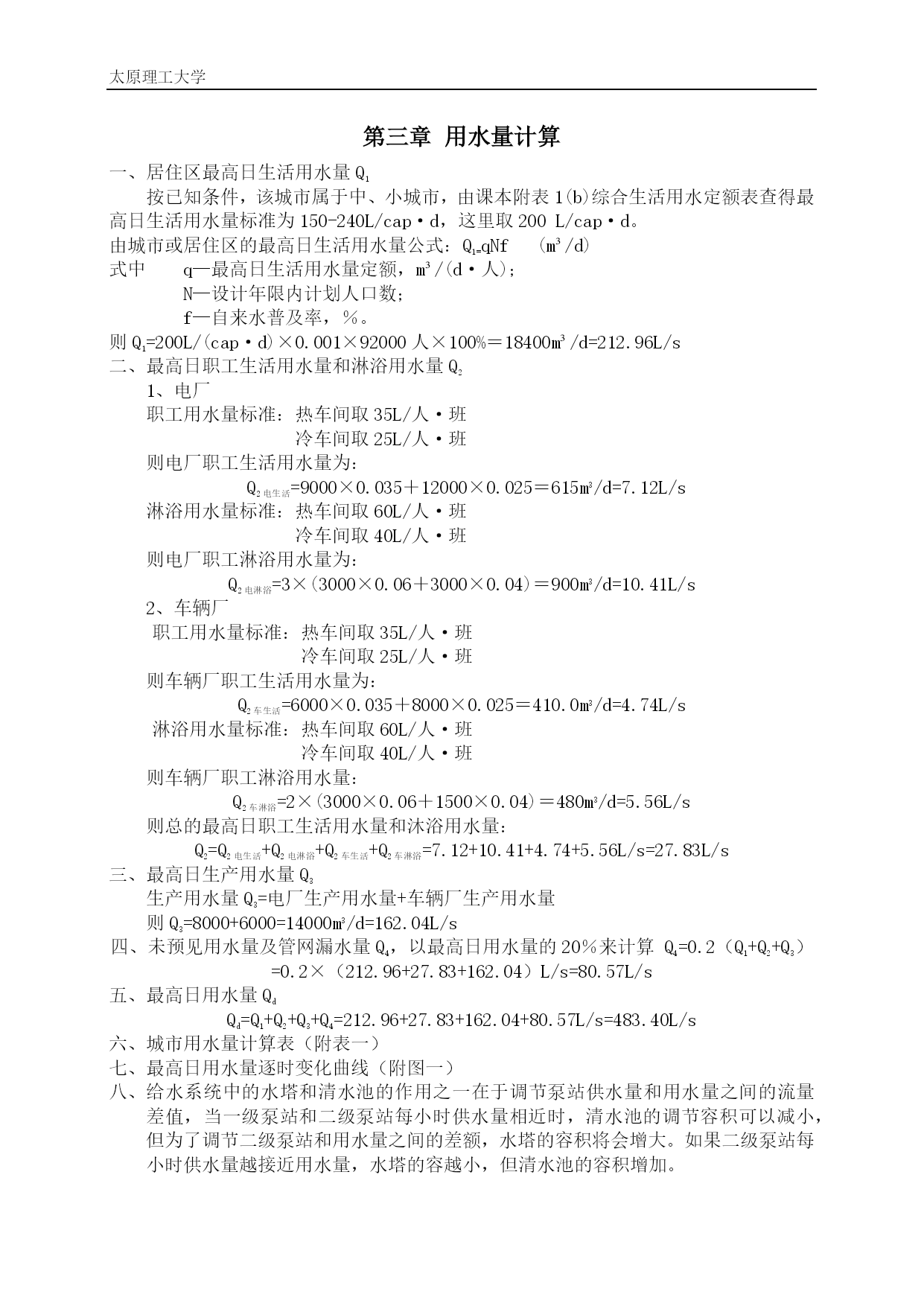

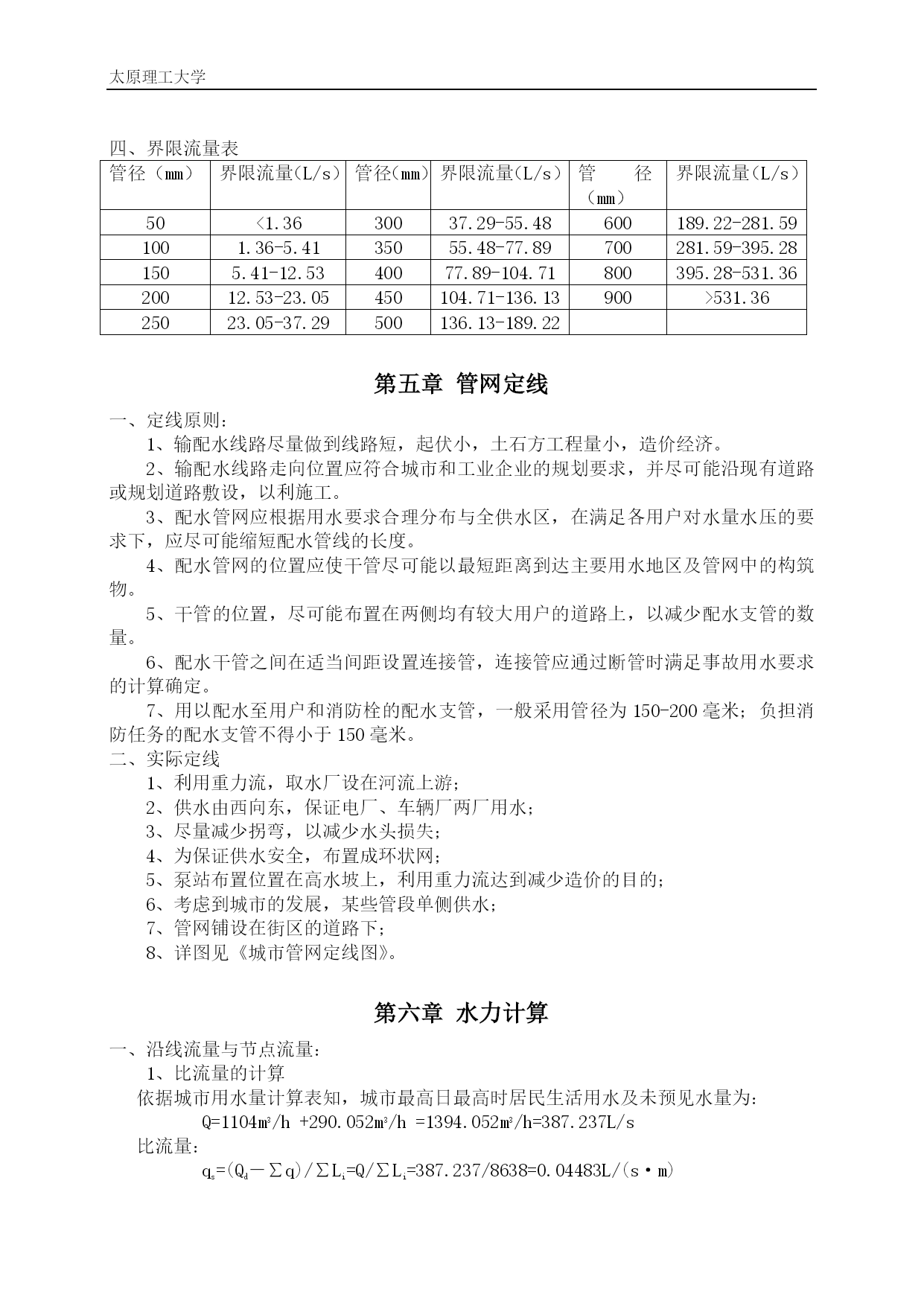

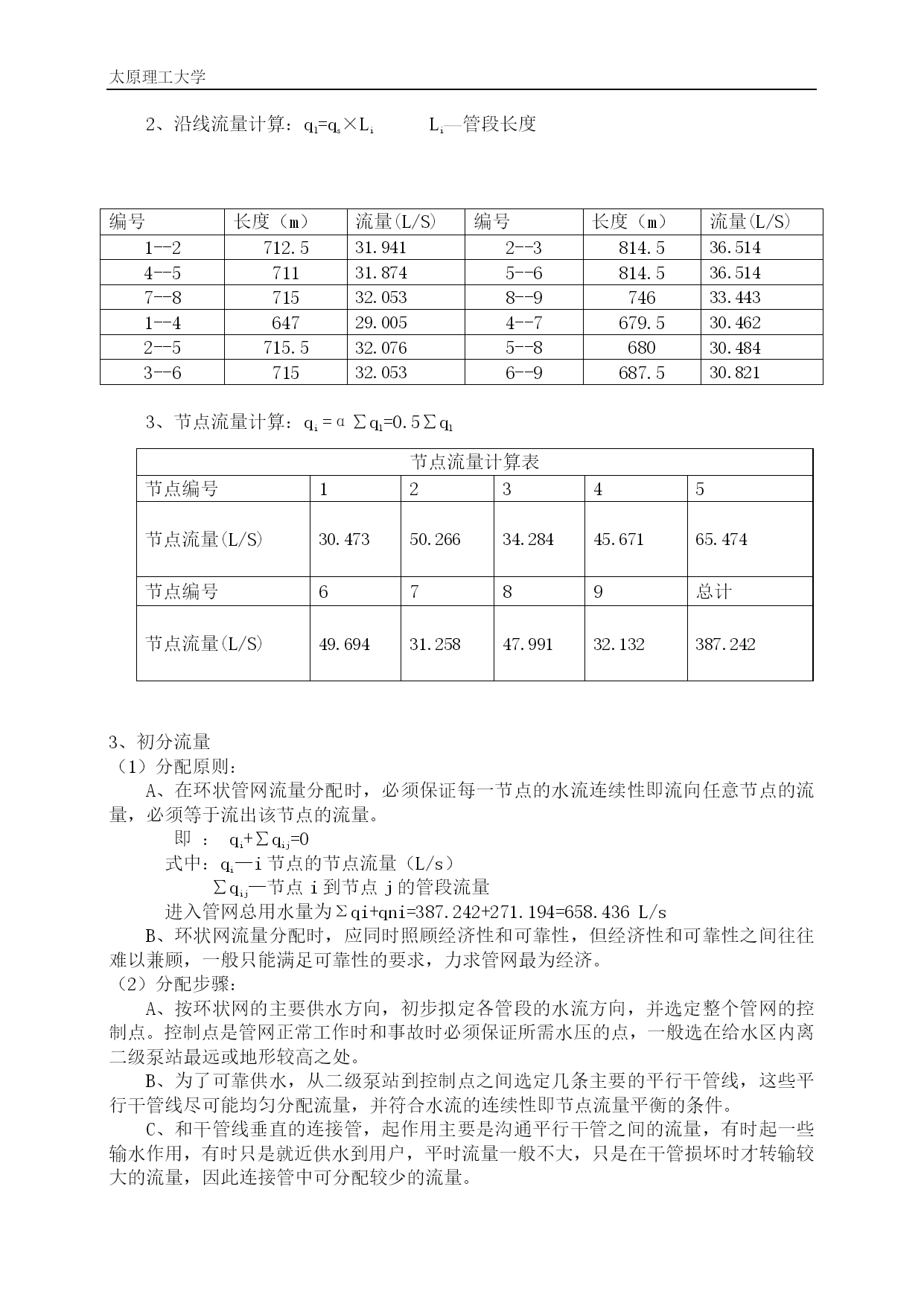

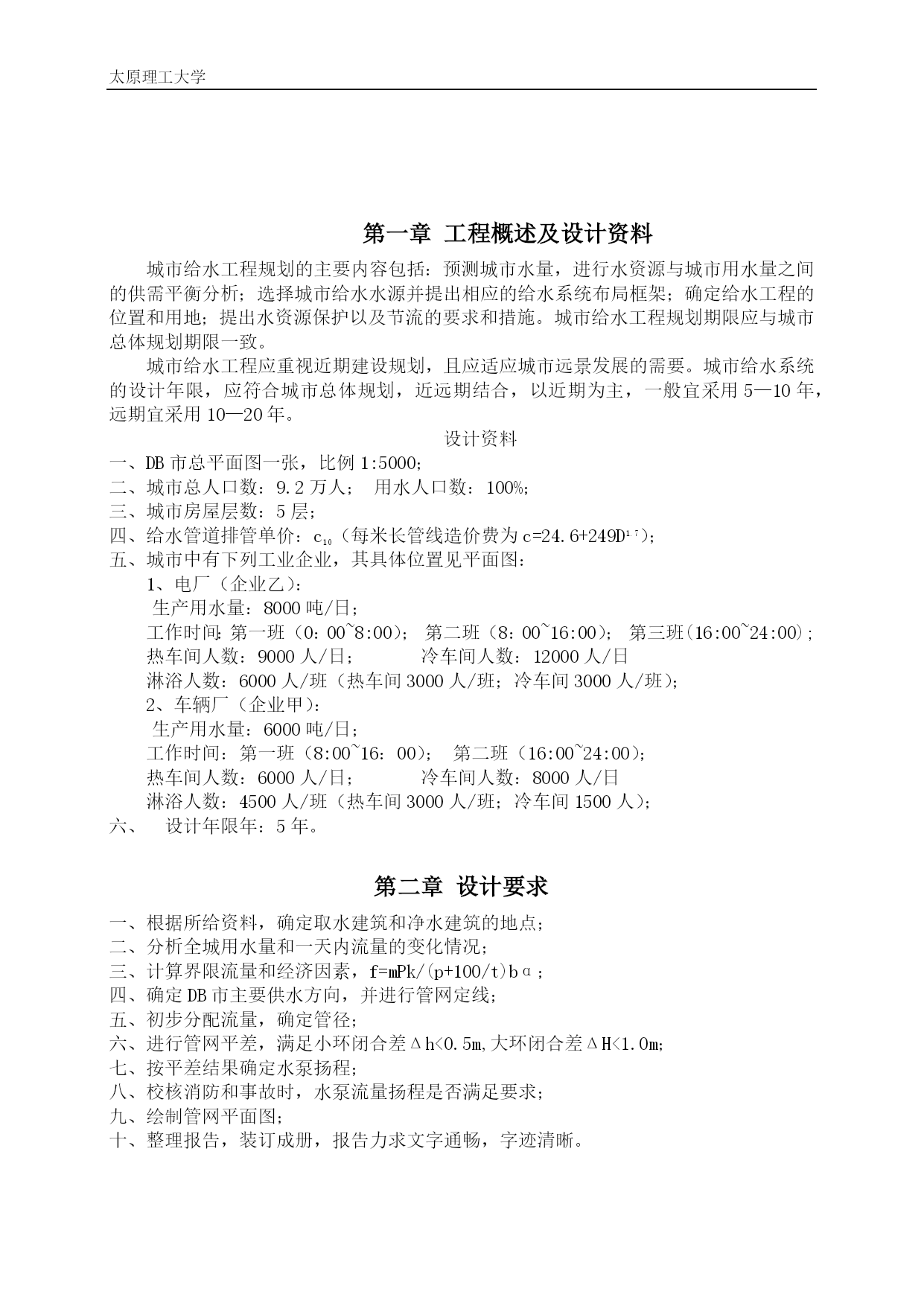

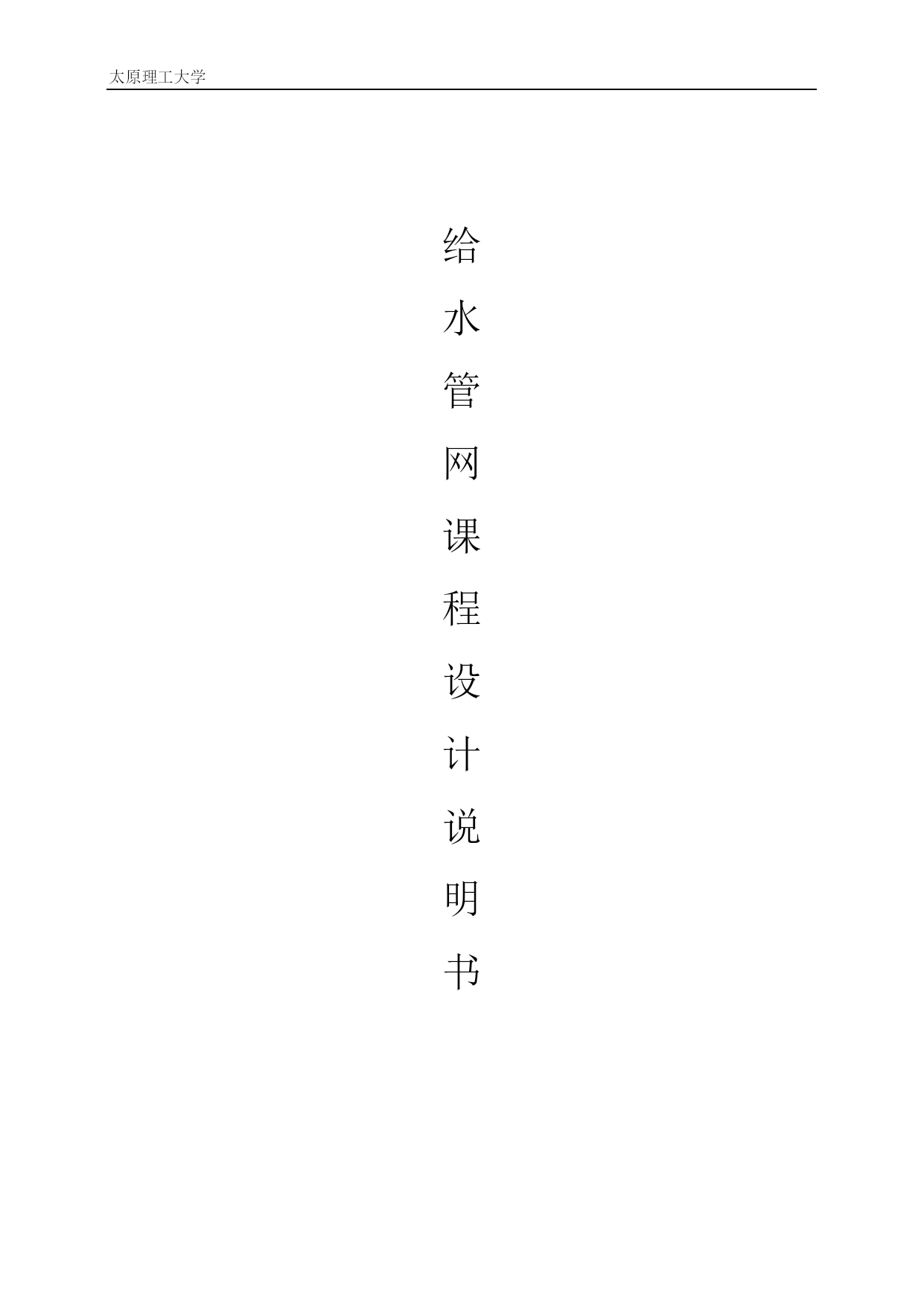

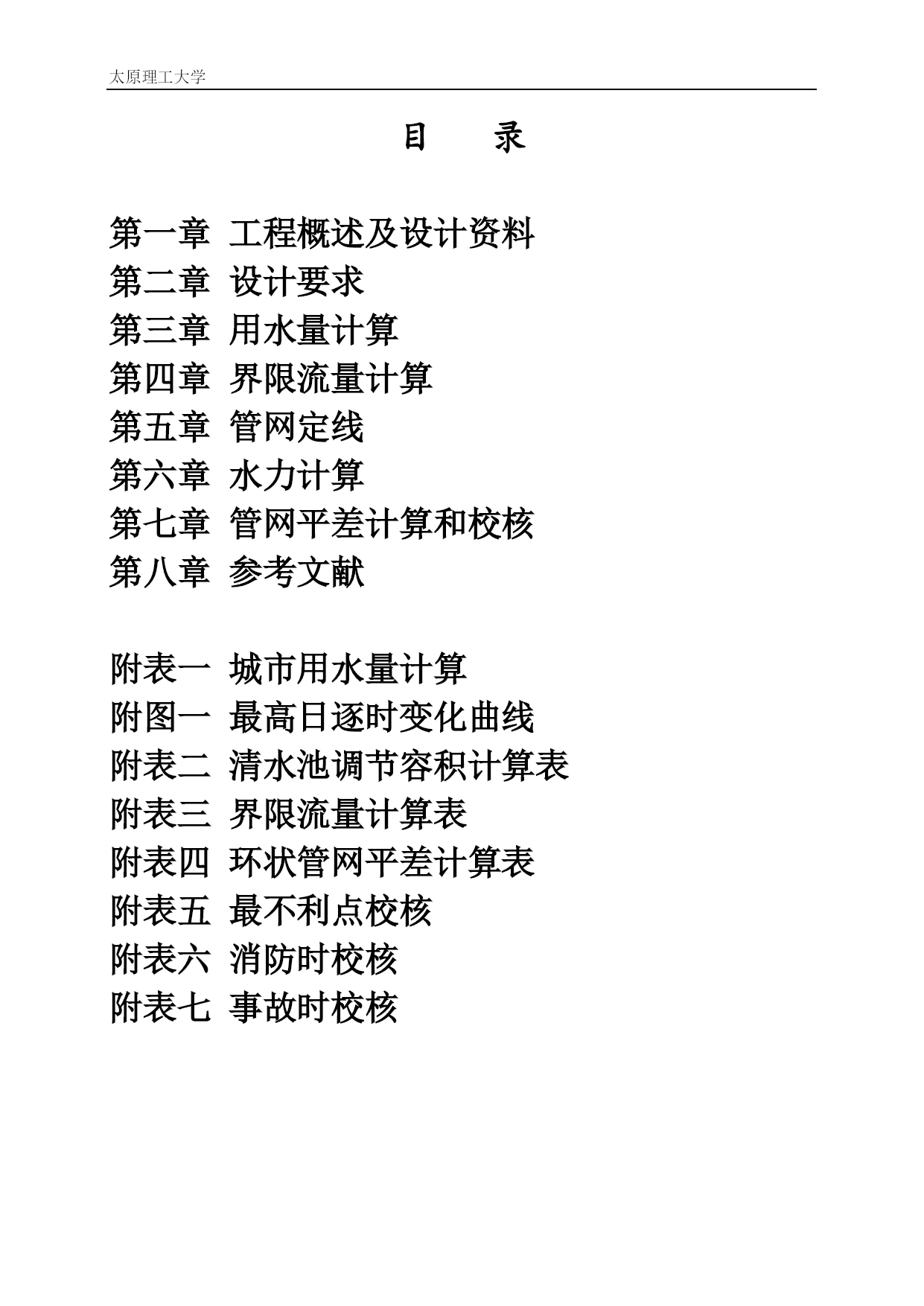

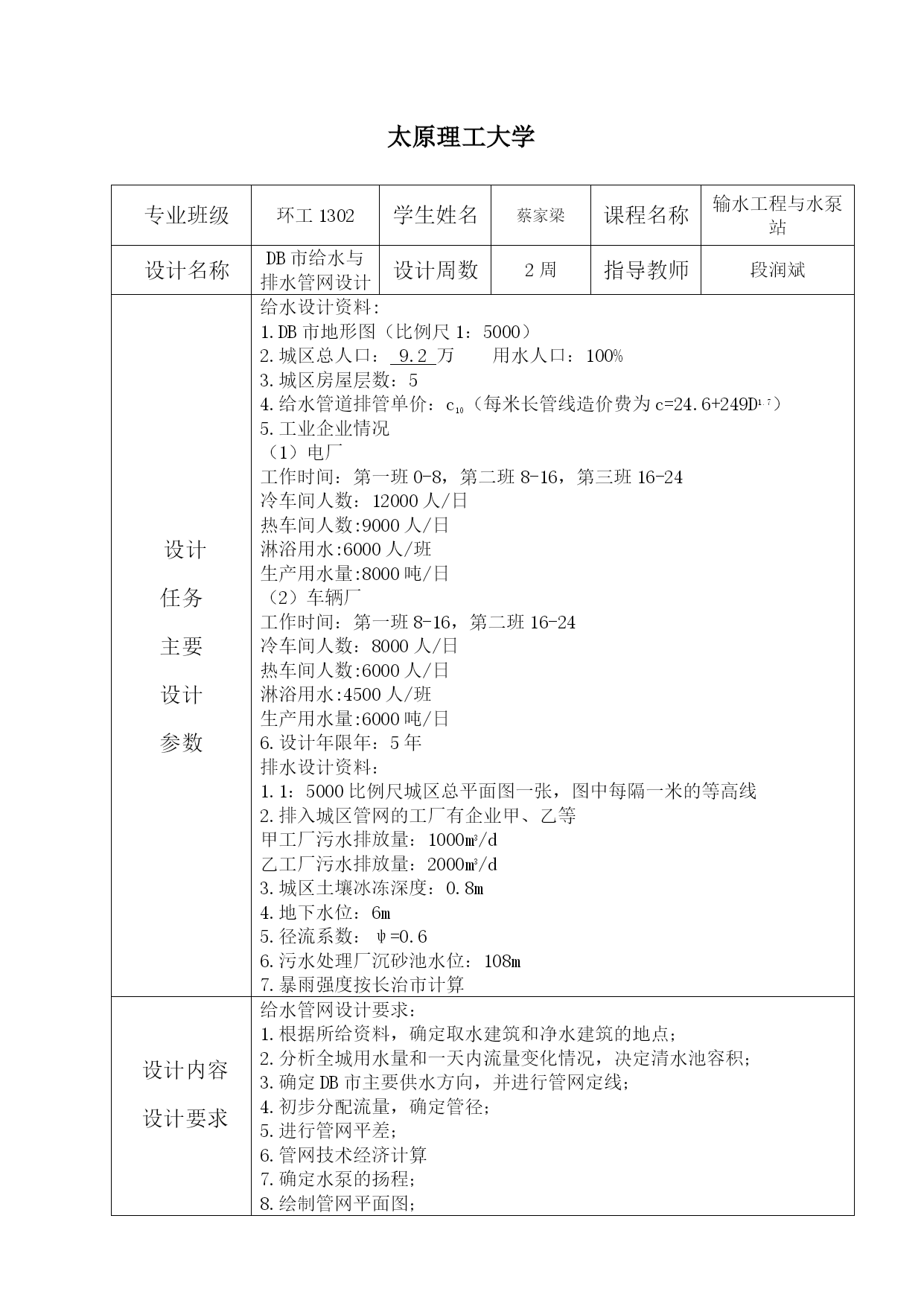

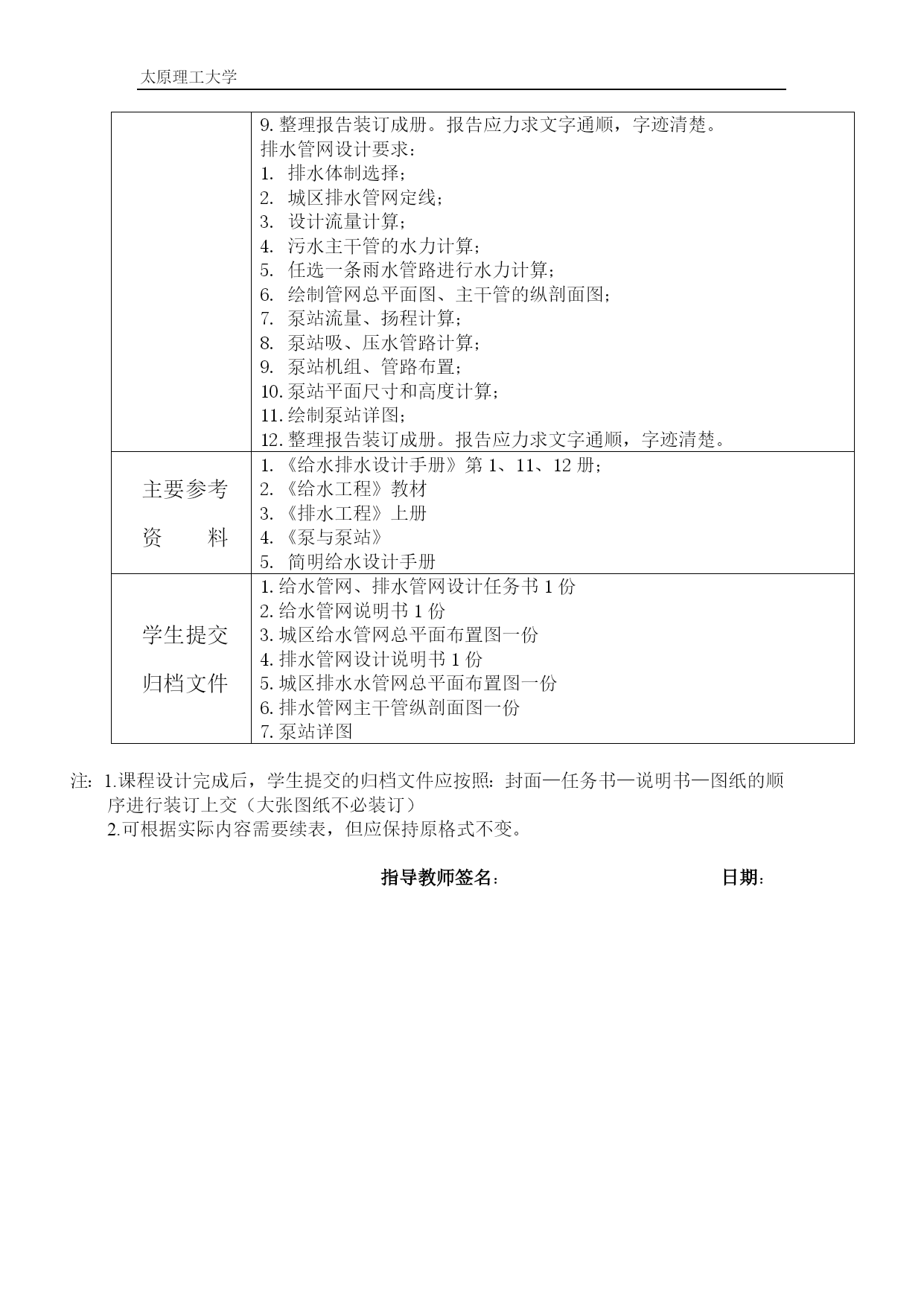

PAGE9太原理工大学现代科技学院输水工程与水泵站课程设计课题名称输水工程与水泵站专业班级环境工程1302学号2013102023姓名蔡家梁指导教师段润斌太原理工大学太原理工大学专业班级环工1302学生姓名蔡家梁课程名称输水工程与水泵站设计名称DB市给水与排水管网设计设计周数2周指导教师段润斌设计任务主要设计参数给水设计资料:1.DB市地形图（比例尺1：5000）2.城区总人口：9.2万用水人口：100%3.城区房屋层数：54.给水管道排管单价：c10（每米长管线造价费为c=24.6+249D1.7）5.工业企业情况（1）电厂工作时间：第一班0-8，第二班8-16，第三班16-24冷车间人数：12000人/日热车间人数:9000人/日淋浴用水:6000人/班生产用水量:8000吨/日（2）车辆厂工作时间：第一班8-16，第二班16-24冷车间人数：8000人/日热车间人数:6000人/日淋浴用水:4500人/班生产用水量:6000吨/日6.设计年限年：5年排水设计资料：1.1：5000比例尺城区总平面图一张，图中每隔一米的等高线2.排入城区管网的工厂有企业甲、乙等甲工厂污水排放量：1000m3/d乙工厂污水排放量：2000m3/d3.城区土壤冰冻深度：0.8m4.地下水位：6m5.径流系数：ψ=0.66.污水处理厂沉砂池水位：108m7.暴雨强度按长治市计算设计内容设计要求给水管网设计要求：1.根据所给资料，确定取水建筑和净水建筑的地点；2.分析全城用水量和一天内流量变化情况，决定清水池容积；3.确定DB市主要供水方向，并进行管网定线；4.初步分配流量，确定管径；5.进行管网平差；6.管网技术经济计算7.确定水泵的扬程；8.绘制管网平面图；9.整理报告装订成册。报告应力求文字通顺，字迹清楚。排水管网设计要求：排水体制选择；城区排水管网定线；设计流量计算；污水主干管的水力计算；任选一条雨水管路进行水力计算；绘制管网总平面图、主干管的纵剖面图；泵站流量、扬程计算；泵站吸、压水管路计算；泵站机组、管路布置；泵站平面尺寸和高度计算；绘制泵站详图；12.整理报告装订成册。报告应力求文字通顺，字迹清楚。主要参考资料1.《给水排水设计手册》第1、11、12册；2.《给水工程》教材3.《排水工程》上册4.《泵与泵站》5.简明给水设计手册学生提交归档文件1.给水管网、排水管网设计任务书1份2.给水管网说明书1份3.城区给水管网总平面布置图一份4.排水管网设计说明书1份5.城区排水水管网总平面布置图一份6.排水管网主干管纵剖面图一份7.泵站详图注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）2.可根据实际内容需要续表，但应保持原格式不变。指导教师签名：日期：给水管网课程设计说明书目录第一章工程概述及设计资料第二章设计要求第三章用水量计算第四章界限流量计算第五章管网定线第六章水力计算第七章管网平差计算和校核第八章参考文献附表一城市用水量计算附图一最高日逐时变化曲线附表二清水池调节容积计算表附表三界限流量计算表附表四环状管网平差计算表附表五最不利点校核附表六消防时校核附表七事故时校核工程概述及设计资料城市给水工程规划的主要内容包括：预测城市水量，进行水资源与城市用水量之间的供需平衡分析；选择城市给水水源并提出相应的给水系统布局框架；确定给水工程的位置和用地；提出水资源保护以及节流的要求和措施。城市给水工程规划期限应与城市总体规划期限一致。城市给水工程应重视近期建设规划，且应适应城市远景发展的需要。城市给水系统的设计年限，应符合城市总体规划，近远期结合，以近期为主，一般宜采用5—10年，远期宜采用10—20年。设计资料DB市总平面图一张，比例1:5000；城市总人口数：9.2万人；用水人口数：100%；城市房屋层数：5层；给水管道排管单价：c10（每米长管线造价费为c=24.6+249D1.7）；城市中有下列工业企业，其具体位置见平面图：电厂（企业乙）：生产用水量：8000吨/日；工作时间：第一班（0：00~8:00）；第二班（8：00~16:00）；第三班(16:00~24:00);热车间人数：9000人/日；冷车间人数：12000人/日淋浴人数：6000人/班（热车间3000人/班；冷车间3000人/班）；车辆厂（企业甲）：生产用
