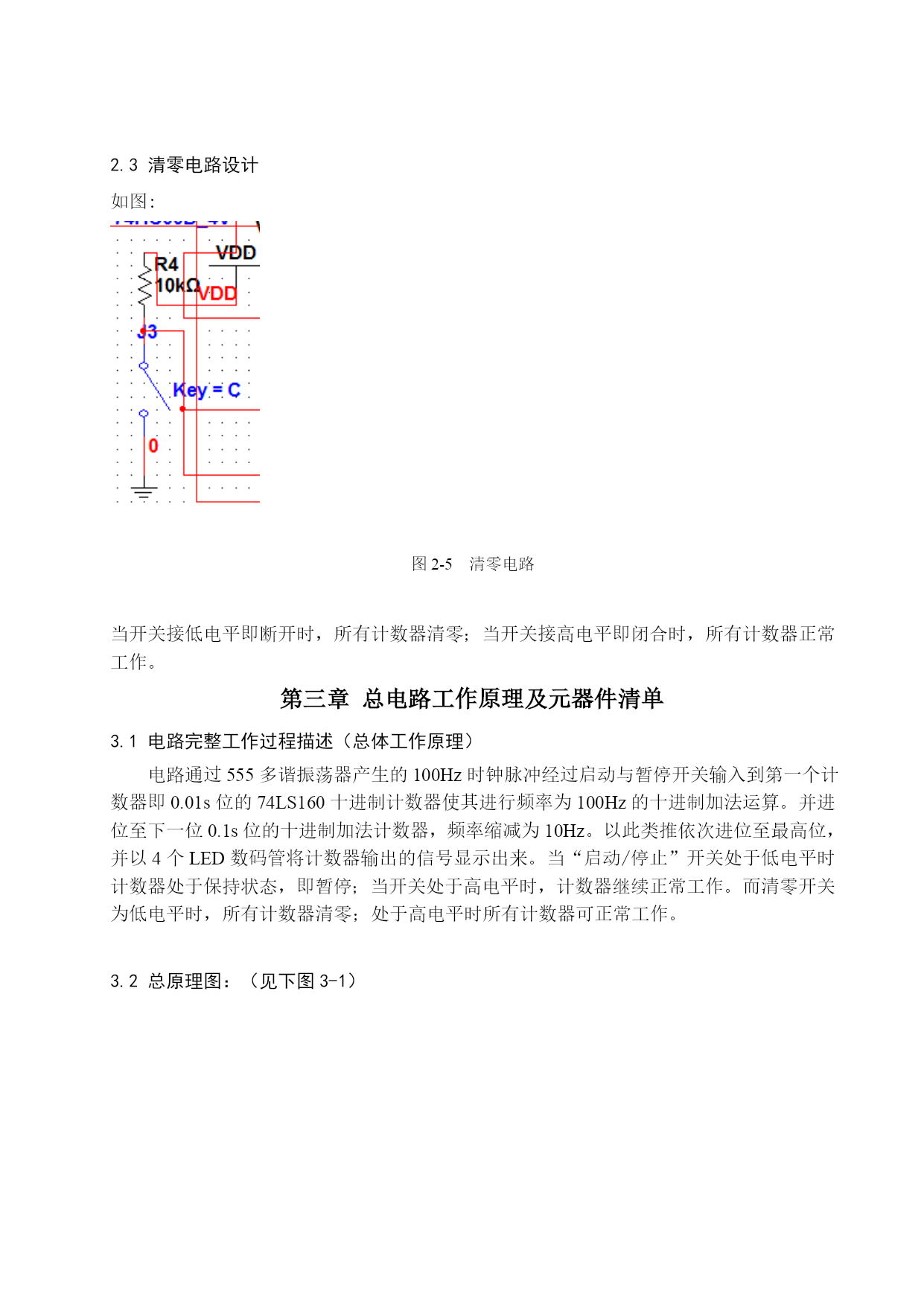

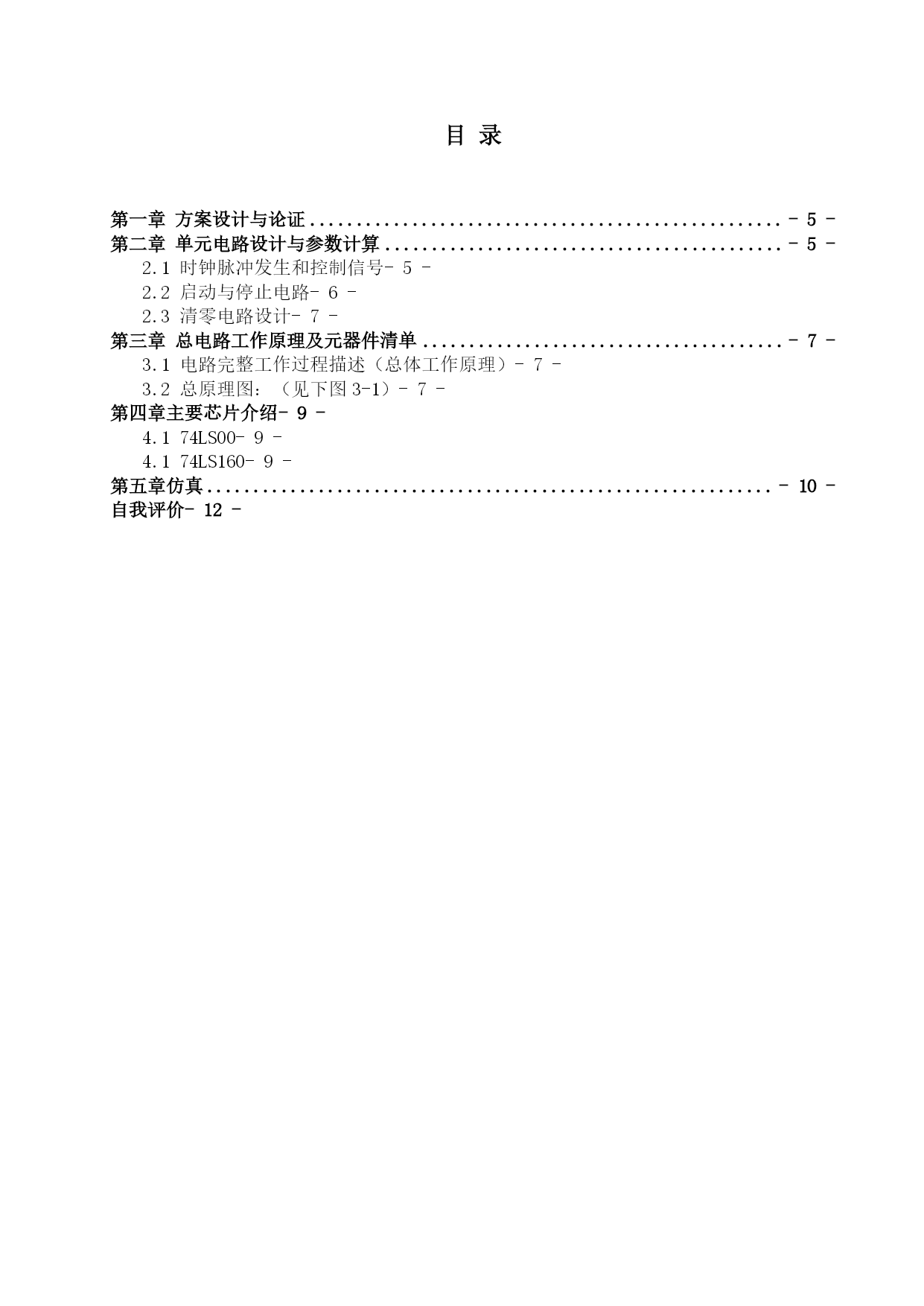

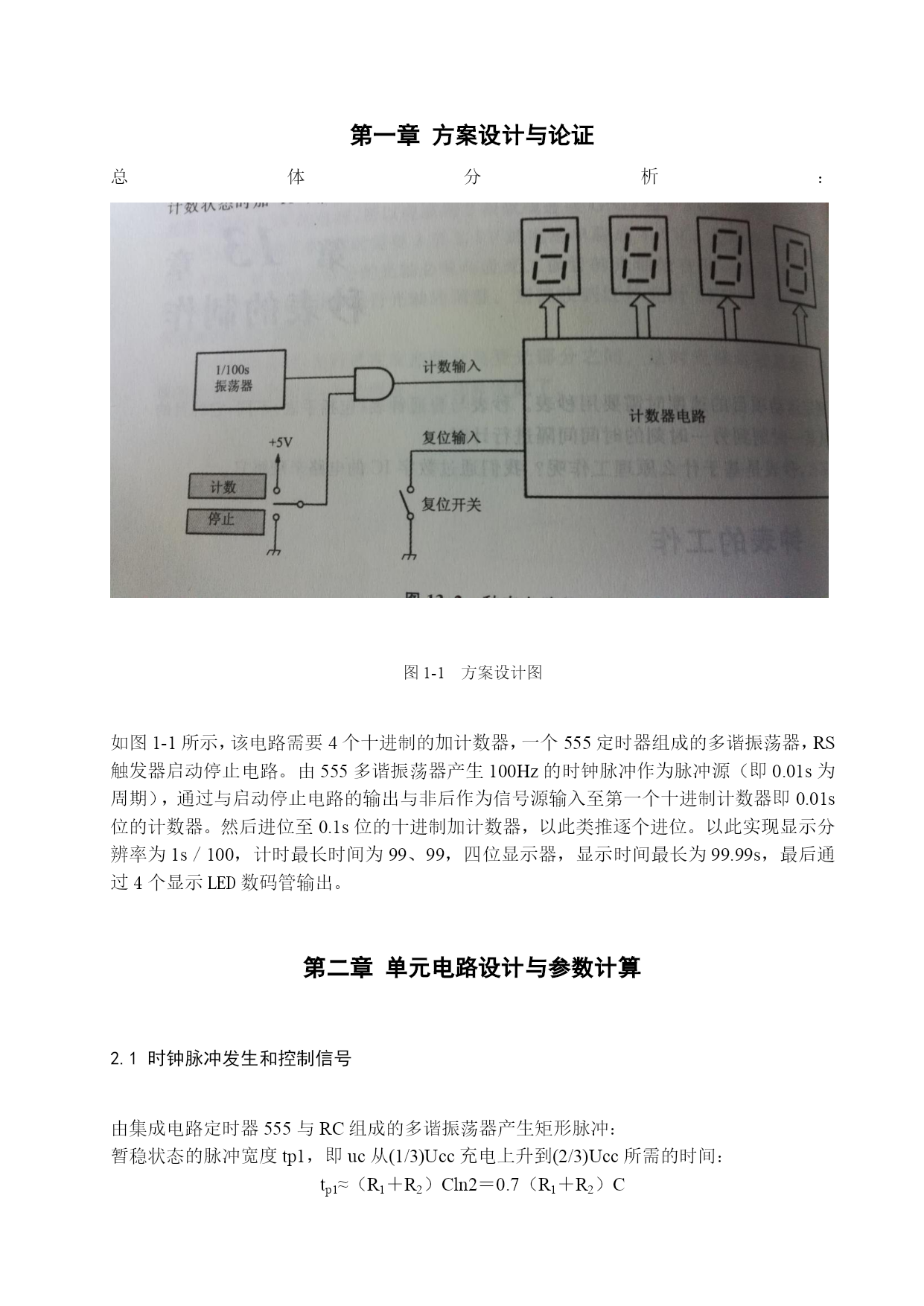

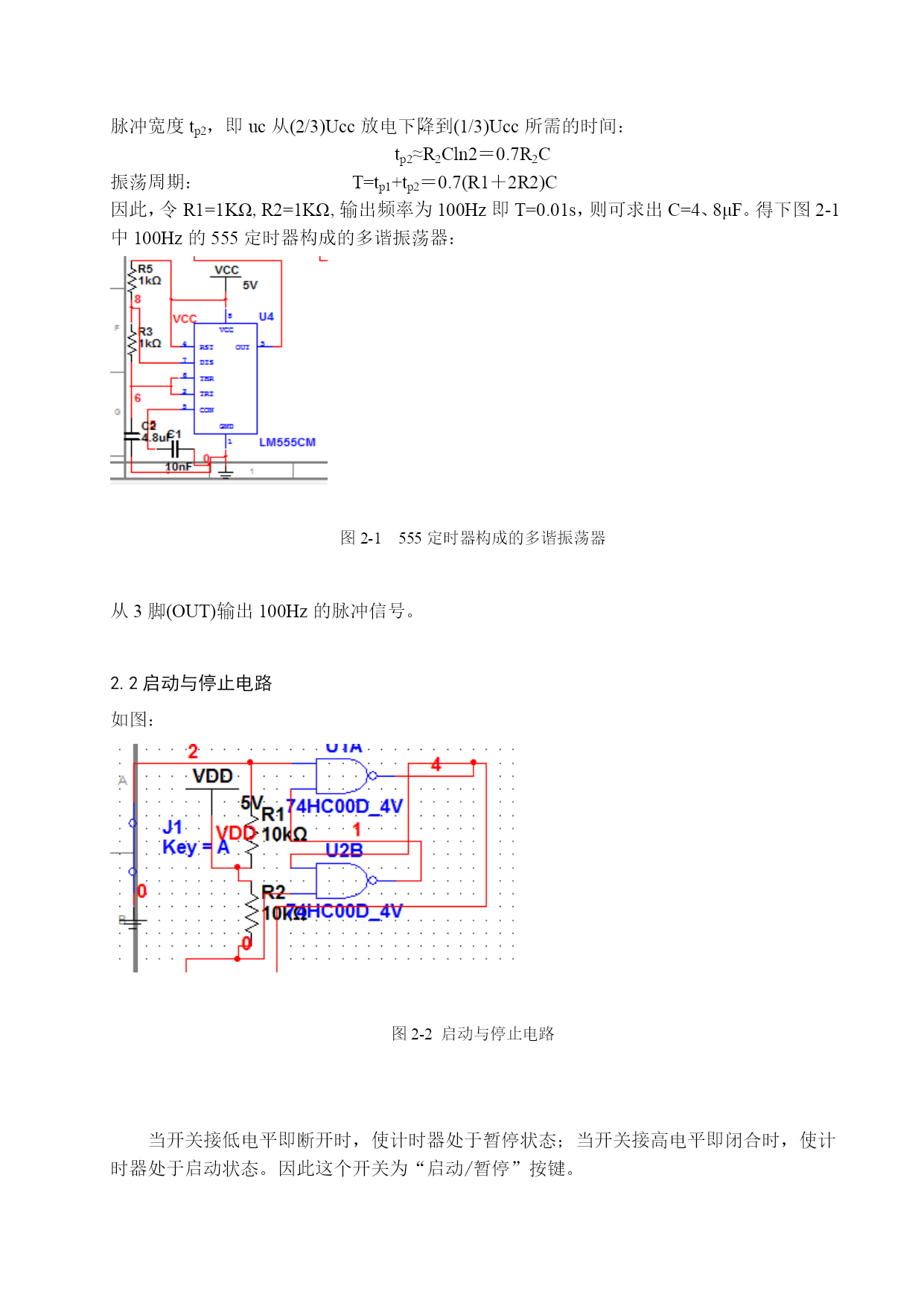

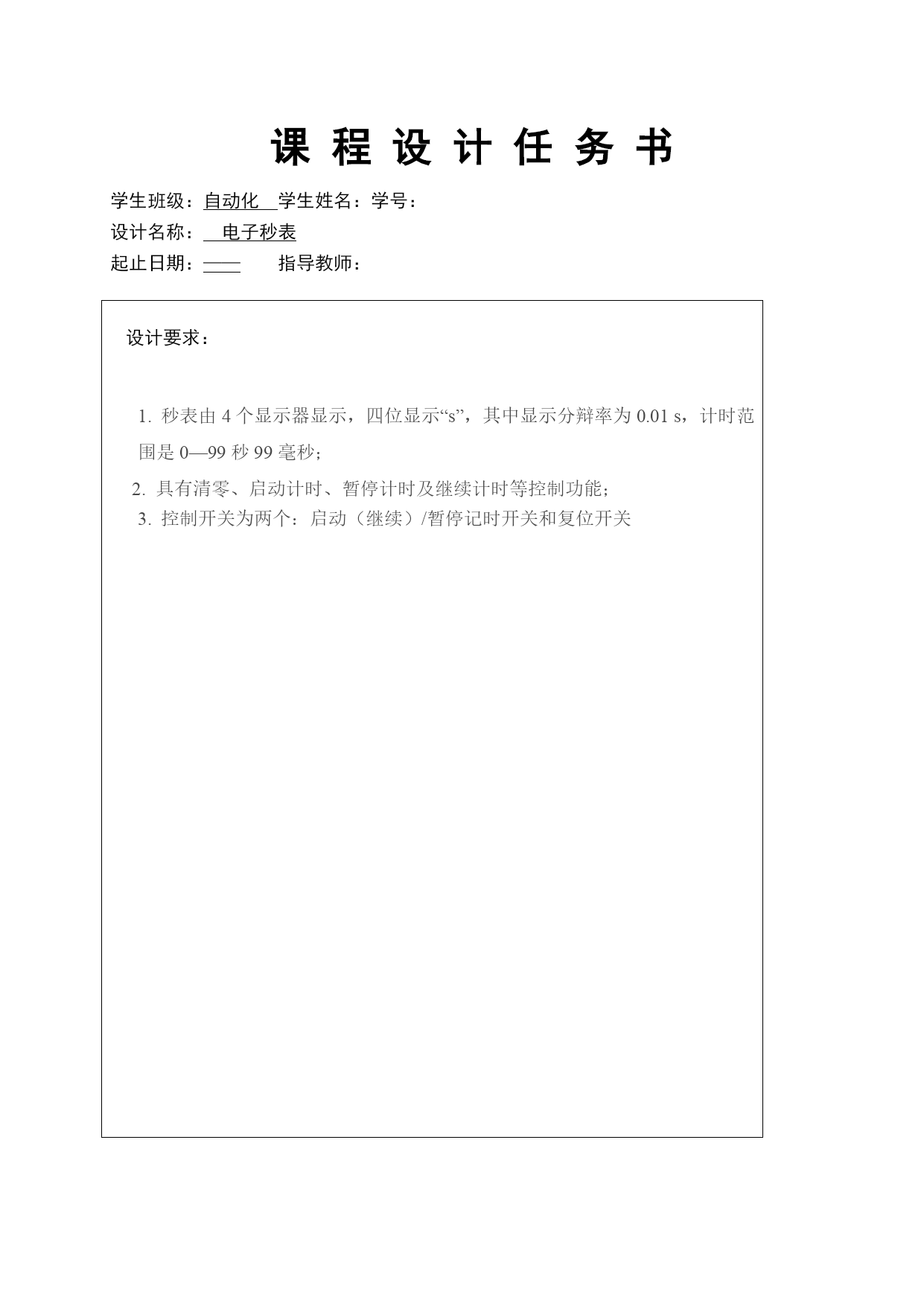

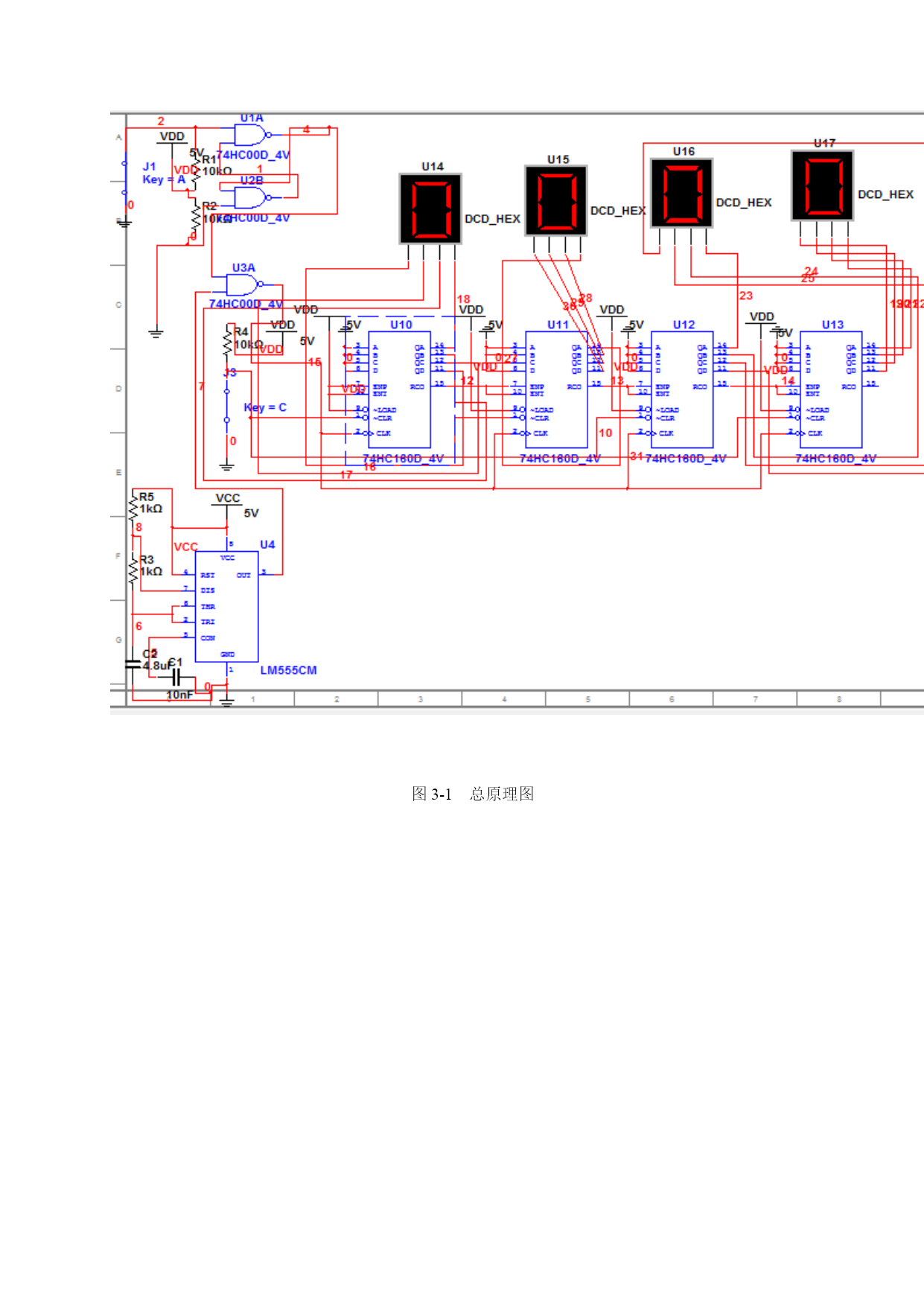

数电课程设计：电子秒表优质资料(可以直接使用，可编辑优质资料，欢迎下载）学号：2021-2021学年第1学期《数字电子技术基础》课程设计报告题目：电子秒表专业：自动化班级：自动化姓名：指导教师：成绩：2021年8月25日课程设计任务书学生班级：自动化学生姓名：学号：设计名称：电子秒表起止日期：——指导教师：设计要求：1.秒表由4个显示器显示，四位显示“s”，其中显示分辩率为0.01s，计时范围是0—99秒99毫秒；2.具有清零、启动计时、暂停计时及继续计时等控制功能；3.控制开关为两个：启动（继续）/暂停记时开关和复位开关摘要秒表应用于我们生活、工作、运动等需要精确计时的方面。它由刚开始的机械式秒表发展到今天所常用的数字式秒表。秒表的计时精度越来越高，功能越来越多，构造也日益复杂。本次数字电路课程设计的数字式秒表的要求为：显示分辨率为1s/100，外接系统时钟频率为100Hz；计时最长时间为10min，6位显示器，显示时间最长为9m59.99s；系统设置启／停键和复位键。复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键。针对上述设计要求，我们先前往校图书馆借阅了大量的数字电路设计方面的书籍，以及一本电子元件方面的工具书，以待查阅各种设计中所需要的元件。其次安装并学习了数字电路设计中所常用的Multisim仿真软件，在课程设计过程的电路图设计与电路的仿真方面帮助我们发现了设计电路方面的不足与错误之处。关键字：555定时器十进制计数器多谐振荡器目录TOC\o"1-3"\h\z\uHYPERLINK\l_Toc19642第一章方案设计与论证PAGEREF_Toc19642-5-HYPERLINK\l_Toc9557第二章单元电路设计与参数计算PAGEREF_Toc9557-5-HYPERLINK\l_Toc65252.1时钟脉冲发生和控制信号PAGEREF_Toc6525-5-HYPERLINK\l_Toc53652.2启动与停止电路PAGEREF_Toc5365-6-HYPERLINK\l_Toc73132.3清零电路设计PAGEREF_Toc7313-7-HYPERLINK\l_Toc11637第三章总电路工作原理及元器件清单PAGEREF_Toc11637-7-HYPERLINK\l_Toc215183.1电路完整工作过程描述（总体工作原理）PAGEREF_Toc21518-7-HYPERLINK\l_Toc90003.2总原理图：（见下图3-1）PAGEREF_Toc9000-7-HYPERLINK\l_Toc16668第四章主要芯片介绍PAGEREF_Toc16668-9-HYPERLINK\l_Toc24714.174LS00PAGEREF_Toc2471-9-HYPERLINK\l_Toc154284.174LS160PAGEREF_Toc15428-9-HYPERLINK\l_Toc25955第五章仿真PAGEREF_Toc25955-10-HYPERLINK\l_Toc13842自我评价PAGEREF_Toc13842-12-插图清单图HYPERLINK\l"_Toc263371347"1-1方案设计图......................................................5图HYPERLINK\l"_Toc263371347"2-1555定时器构成的多谐振荡器.......................................6图HYPERLINK\l"_Toc263371359"2-2启动与停止电路..................................................6图HYPERLINK\l"_Toc263371347"2-3清零电路.......................................................7图HYPERLINK\l"_Toc263371347"3-1总原理图.......................................................8图HYPERLINK\l"_Toc263371357"5-1电子秒表仿真结果图1..........
