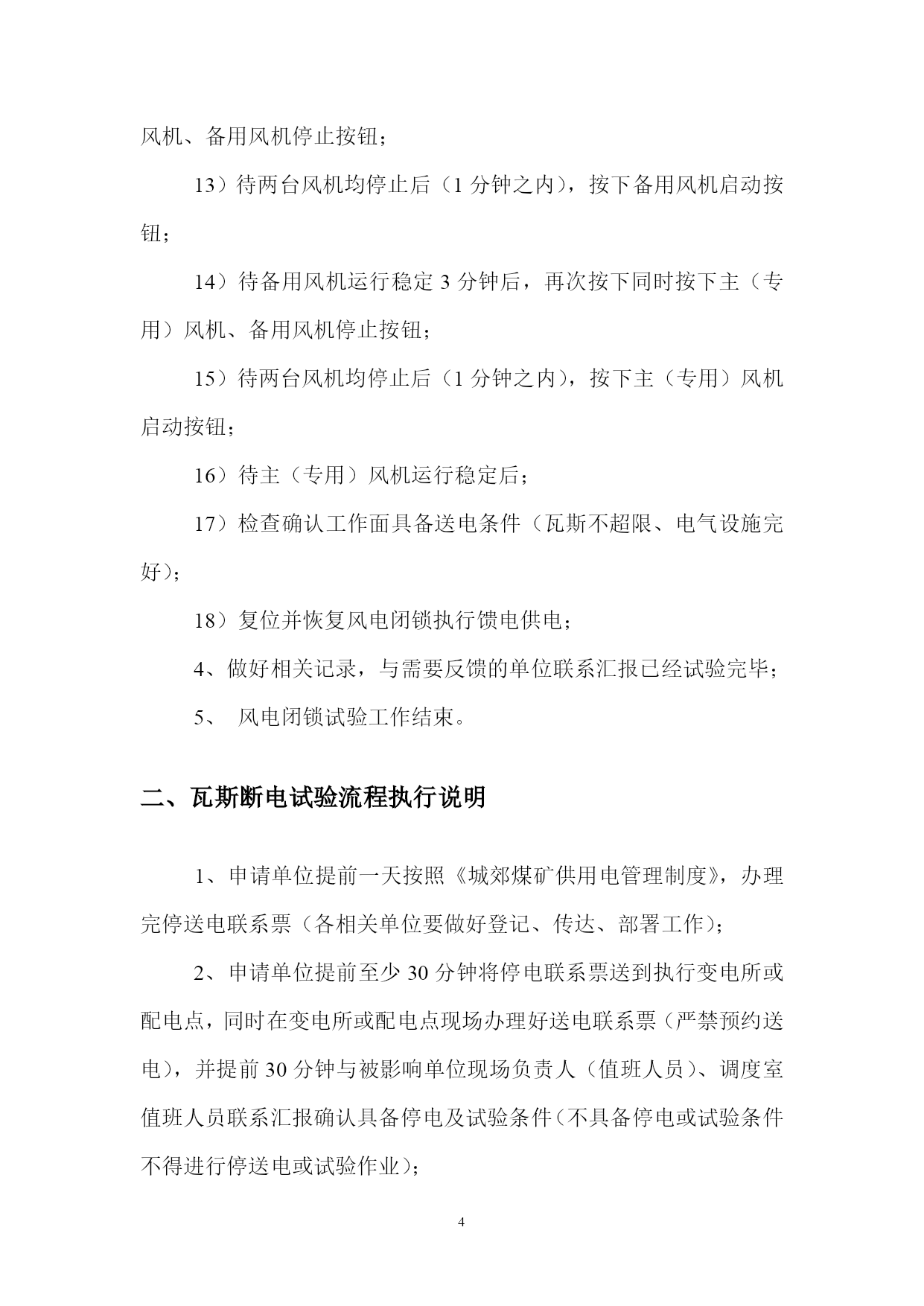

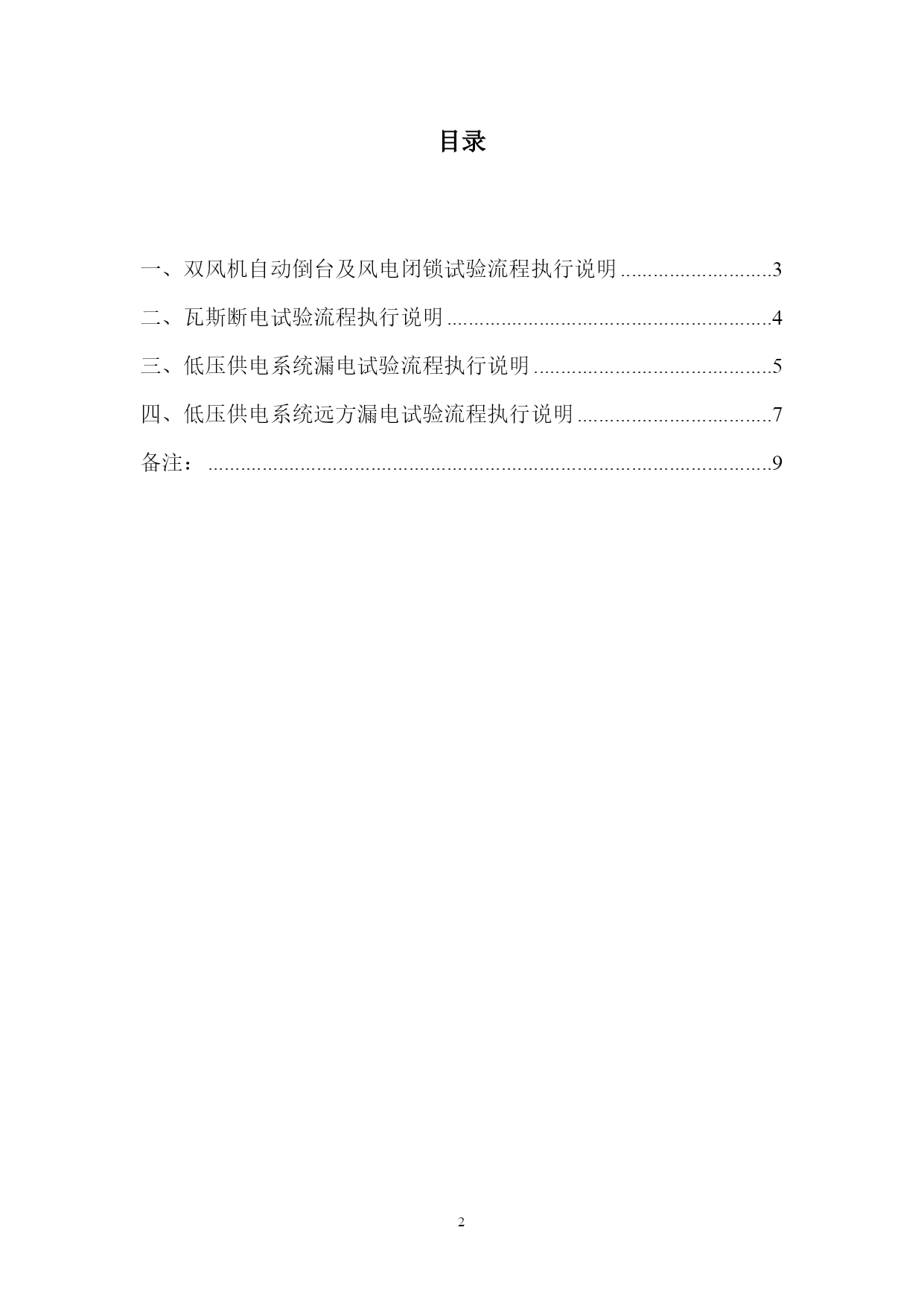

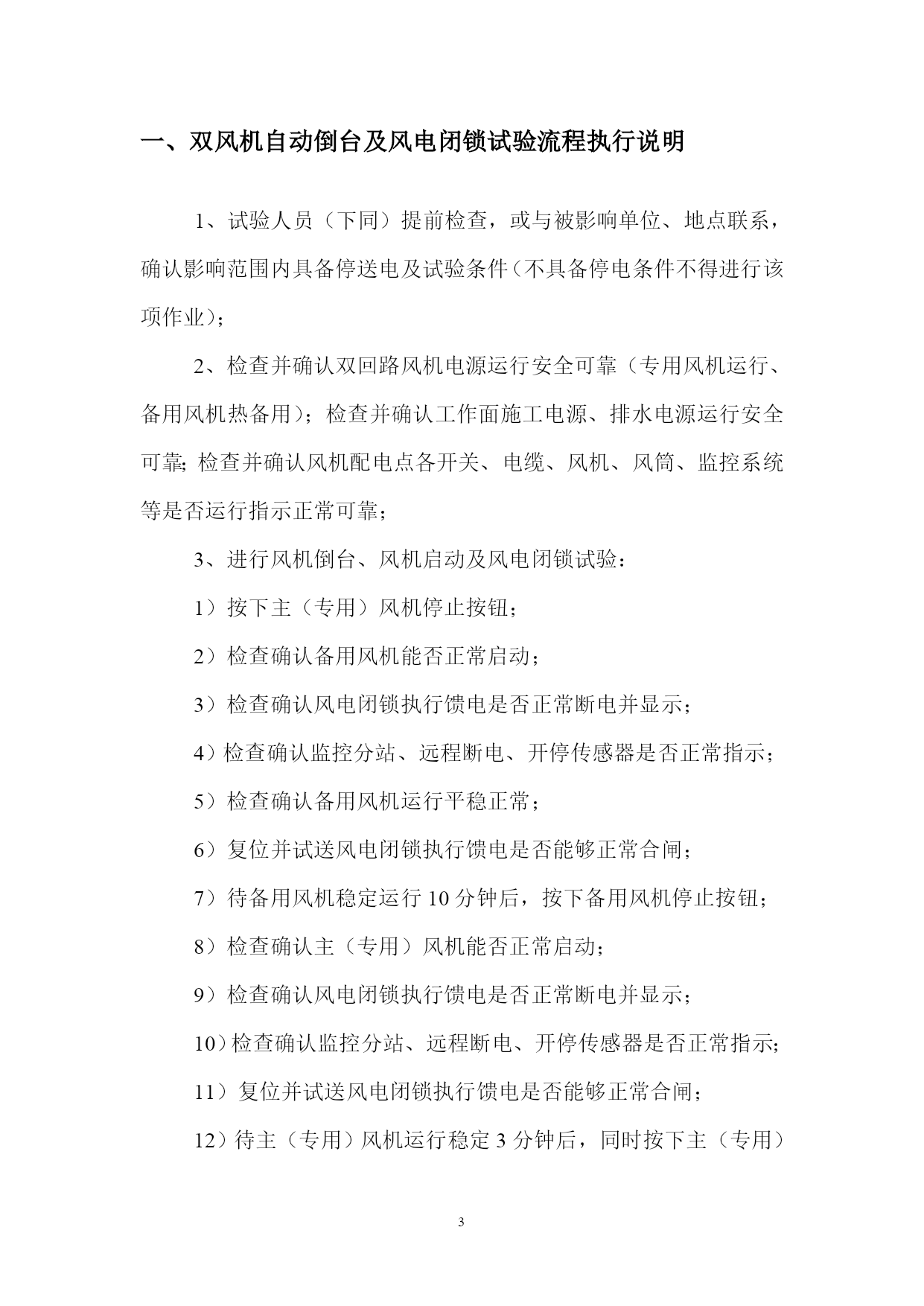

PAGEPAGE9安阳大众煤业公司井下掘进工作面供电系统各种试验流程机电运输部2012年1月4日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc313456608"一、双风机自动倒台及风电闭锁试验流程执行说明PAGEREF_Toc313456608\h3HYPERLINK\l"_Toc313456609"二、瓦斯断电试验流程执行说明PAGEREF_Toc313456609\h4HYPERLINK\l"_Toc313456610"三、低压供电系统漏电试验流程执行说明PAGEREF_Toc313456610\h5HYPERLINK\l"_Toc313456611"四、低压供电系统远方漏电试验流程执行说明PAGEREF_Toc313456611\h7HYPERLINK\l"_Toc313456612"备注：PAGEREF_Toc313456612\h9一、双风机自动倒台及风电闭锁试验流程执行说明1、试验人员（下同）提前检查，或与被影响单位、地点联系，确认影响范围内具备停送电及试验条件（不具备停电条件不得进行该项作业）；2、检查并确认双回路风机电源运行安全可靠（专用风机运行、备用风机热备用）；检查并确认工作面施工电源、排水电源运行安全可靠；检查并确认风机配电点各开关、电缆、风机、风筒、监控系统等是否运行指示正常可靠；3、进行风机倒台、风机启动及风电闭锁试验：1）按下主（专用）风机停止按钮；2）检查确认备用风机能否正常启动；3）检查确认风电闭锁执行馈电是否正常断电并显示；4）检查确认监控分站、远程断电、开停传感器是否正常指示；5）检查确认备用风机运行平稳正常；6）复位并试送风电闭锁执行馈电是否能够正常合闸；7）待备用风机稳定运行10分钟后，按下备用风机停止按钮；8）检查确认主（专用）风机能否正常启动；9）检查确认风电闭锁执行馈电是否正常断电并显示；10）检查确认监控分站、远程断电、开停传感器是否正常指示；11）复位并试送风电闭锁执行馈电是否能够正常合闸；12）待主（专用）风机运行稳定3分钟后，同时按下主（专用）风机、备用风机停止按钮；13）待两台风机均停止后（1分钟之内），按下备用风机启动按钮；14）待备用风机运行稳定3分钟后，再次按下同时按下主（专用）风机、备用风机停止按钮；15）待两台风机均停止后（1分钟之内），按下主（专用）风机启动按钮；16）待主（专用）风机运行稳定后；17）检查确认工作面具备送电条件（瓦斯不超限、电气设施完好）；18）复位并恢复风电闭锁执行馈电供电；4、做好相关记录，与需要反馈的单位联系汇报已经试验完毕；风电闭锁试验工作结束。二、瓦斯断电试验流程执行说明1、申请单位提前一天按照《城郊煤矿供用电管理制度》，办理完停送电联系票（各相关单位要做好登记、传达、部署工作）；2、申请单位提前至少30分钟将停电联系票送到执行变电所或配电点，同时在变电所或配电点现场办理好送电联系票（严禁预约送电），并提前30分钟与被影响单位现场负责人（值班人员）、调度室值班人员联系汇报确认具备停电及试验条件（不具备停电或试验条件不得进行停送电或试验作业）；3、试验人员（下同）试验每个瓦斯探头前与监控机房、调度室、被影响变电所（配电点）联系，确认具备试验条件；4、按照监控中心规定的瓦斯断电功能测试流程进行瓦斯探头试验；5、试验完毕后联系被试单位，共同检查确认现场具备送电条件；6、电话联系变电所确认被试单位具备送电条件，申请给予送电；7、变电所值班人员确认与送电联系票相符且具备送电条件后，按照规定的送电执行程序进行供电恢复工作。三、低压供电系统漏电试验流程执行说明1、试验人员（下同）提前至少30分钟与被影响单位现场负责人（或地面值班人员）、调度室值班人员联系汇报，确认具备停送电及试验条件（不具备停送电或试验条件的，不得进行漏电试验作业）；2、检查确认试验地点接地保护完好合格；检查确认试验地点无易燃易爆物品或其他危险源，具备试验条件；3、核实确认将要试验开关编号、负荷名称、责任单位与被联系单位对应无误；4、先按下照明综保试验按钮；5、检查确认照明综保正常跳闸并正常亮起各种故障指示灯；6、逐台按下该段各台低压分馈的漏电试验按钮（完好且未接线的备用开关进行漏电试验，挂有停电牌的检修线路严禁送电或漏电试验）；7、检查确认被试验低压分馈是否正常跳闸并正常显示漏电故障；8、按下该段低压总馈（或移动变电站低压侧馈电开关）漏电试验按钮；9、检查确认被试验低压总馈（或移
