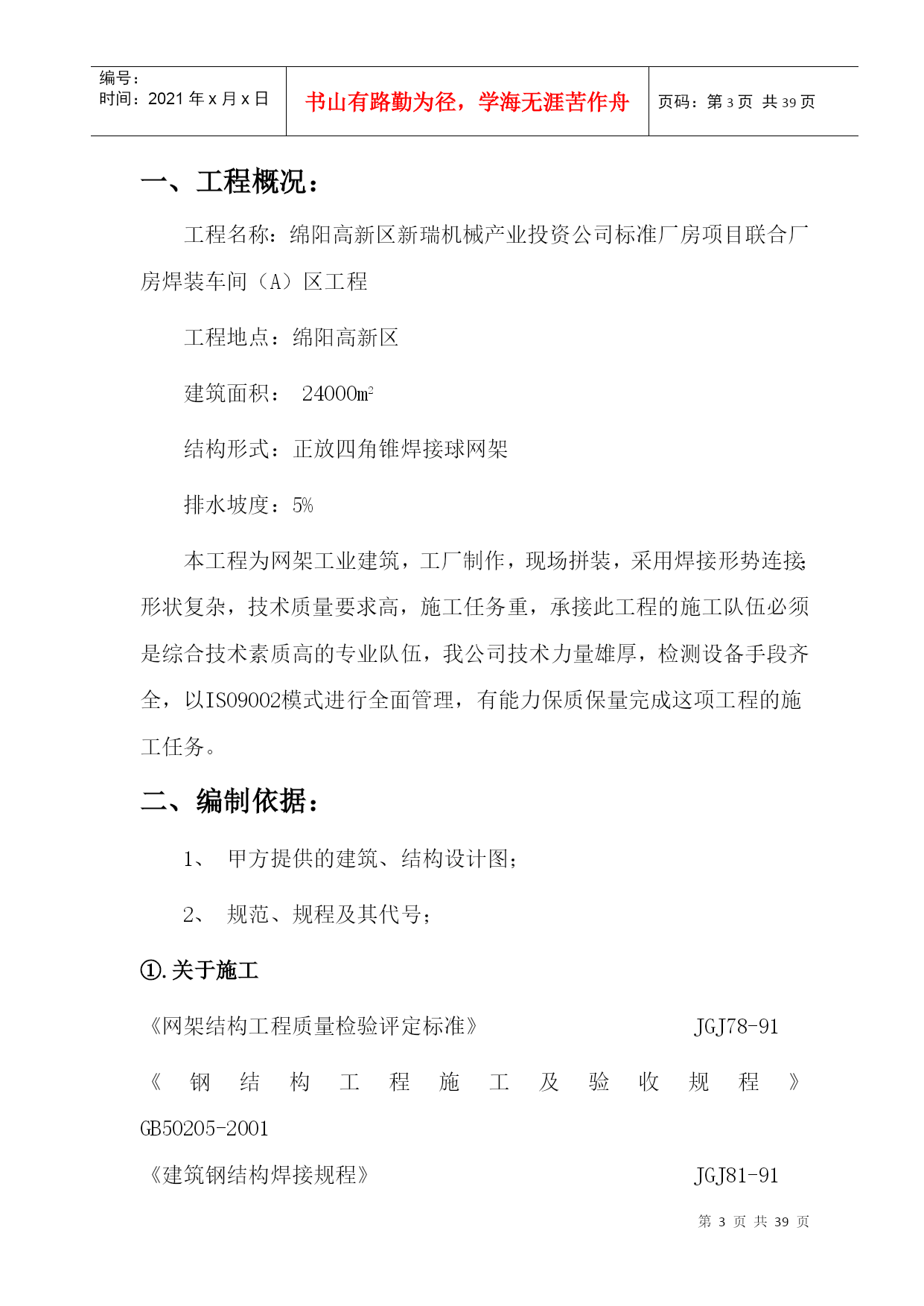

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE39页共NUMPAGES39页第PAGE\*MERGEFORMAT39页共NUMPAGES\*MERGEFORMAT39页绵阳高新区新瑞联合厂房焊装车间（A）工程焊接球网架制作及安装方案中国第五冶金建设公司二OO七年十月一、工程概况：工程名称：绵阳高新区新瑞机械产业投资公司标准厂房项目联合厂房焊装车间（A）区工程工程地点：绵阳高新区建筑面积：24000m2结构形式：正放四角锥焊接球网架排水坡度：5%本工程为网架工业建筑，工厂制作，现场拼装，采用焊接形势连接；形状复杂，技术质量要求高，施工任务重，承接此工程的施工队伍必须是综合技术素质高的专业队伍，我公司技术力量雄厚，检测设备手段齐全，以ISO9002模式进行全面管理，有能力保质保量完成这项工程的施工任务。二、编制依据：1、甲方提供的建筑、结构设计图；2、规范、规程及其代号；①.关于施工《网架结构工程质量检验评定标准》JGJ78-91《钢结构工程施工及验收规程》GB50205-2001《建筑钢结构焊接规程》JGJ81-91《冷弯簿壁型钢结构技术规程》GBJ18-87②.关于材料《碳素结构钢》GB700-88《低合金结构钢》GB1591-88《优质碳素结构钢技术条件》GB699-88《碳钢焊条》GB5117-85《低合金钢焊条》GB5118-85《焊接圆钢管及焊接镀锌钢管》YB（T）30-86《紧固件机构性能》GB3098.1-82《普通螺纹公差与配合》GB191-81三、结构施工方案1、施工准备总则1-1根据工程规模和工期要求，组织高素质的管理和技术人员，成立专项工程项目经理部，由项目经理负责成立施工管理组织机构，配备精湛的、有丰富施工经验的施工队伍。1-2由项目经理主持，组织和管理人员，对工程设计图纸进行会审，制定相应的施工方案。1-3会同建设单位、设计单位、土建和监理对施工方案进行审查和完善，依既定方案商定施工顺序与交叉作业等配合事宜。1-4根据现场情况，绘制施工平面图，落实施工现场的临建、库房材料的堆放贮存场地和机具设备的安置。1-5根据设计图纸、技术要求、工期要求编制施工组织设计。1-6按照设计图纸及工期要求，编制工程材料用量计划，由公司供应部门迅速定货送货，及时发运。1-7按照施工方案，制定工程施工所需机具和设备使用计划，由公司设备管理科按计划准备，对设备进行测试，确保机具设备以优良性能按时投入使用。1-8制定现场人员管理组织机构，由项目经理负责，落实生产岗位责任制，要求在场人员遵守规章制度，听从指挥、恪守职责、密切配合，向全体施工人员进行技术交底、安全交底、交质量、交任务、交措施。1-9对现场情况再考察，了解现场情况，落实机具、设备和人员的食宿、办公条件，以保证机具、人员按时进场。2、制造技术根据该工程规模和工期，施工任务重，技术质量要求高，承接此工程的施工队伍必须是技术素质高的专业化施工队伍。此项工程的关键是杆件下料、焊接、拼装的角度控制。我公司从79年至今一直从事钢网架的制作安装，20余年来曾多次出色地完成了类似此项工程的施工任务，积累了丰富的施工经验。我公司技术力量雄厚，检测设备齐全，有能力保质保量按时完成这项工程的施工任务。四、滑移平台施工方案1、编制依据建筑施工工具式脚手架安全技术规范建筑施工扣件式钢管脚手架安全技术规范2、概述因本工程投影面积大，如果考虑满堂脚手架，会造成工程量和经济的加大投入。为避免这种情况发生，同时在考虑经济、适用、安全三个方面因素下。我司对本工程采用滑移平台拼装网架方式。3、滑移平台工艺⑴．依据结构施工图，可知，网架下弦标高最低点为+8.65m，网架下弦标高最高点为+11.65m。⑵．具体搭设措施在1-1至1-14之间、1-4至1-7之间、1-7至1-10之间、1-10至1-13之间、1-13至1-16之间搭设5块脚手架，架子搭设12米宽，21米长，高度随网架下弦标高调整。在每排立杆之间下方铺设一条由C10#槽钢制作的轨道。当脚手架上方网架拼装焊接完毕后，将脚手架向1-N轴方向推动，给下一个工作号提供一个方便且安全的工作平台。4、安全措施⑴．必须确保脚手架的构架和防护设施达到承载可靠和使用安全要求。⑵．必须严格按照规范设计要求和有关规定进行脚手架的搭设、使用和拆除，禁止乱搭乱设乱用情况发生。⑶．搭设和拆除脚手架应由专业脚手架工来完成。⑷．在脚手架牵引过程中，脚手架上方任何易落物体应进行清除。⑸．施工用木板应用铁丝或其它柔性索具进行绑扎。⑹．在牵引过程中，应由专业人员进行指挥与操作，并
