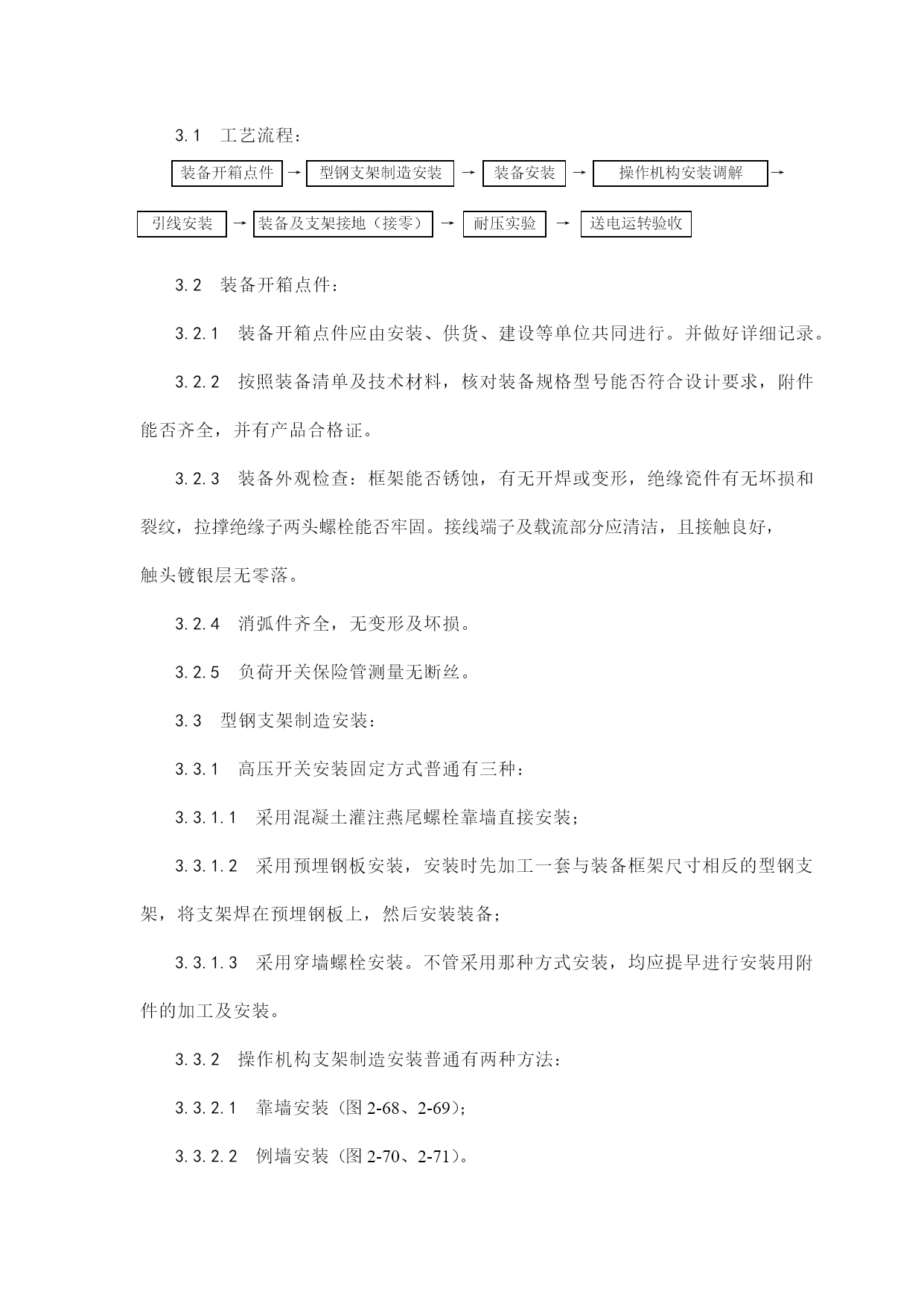

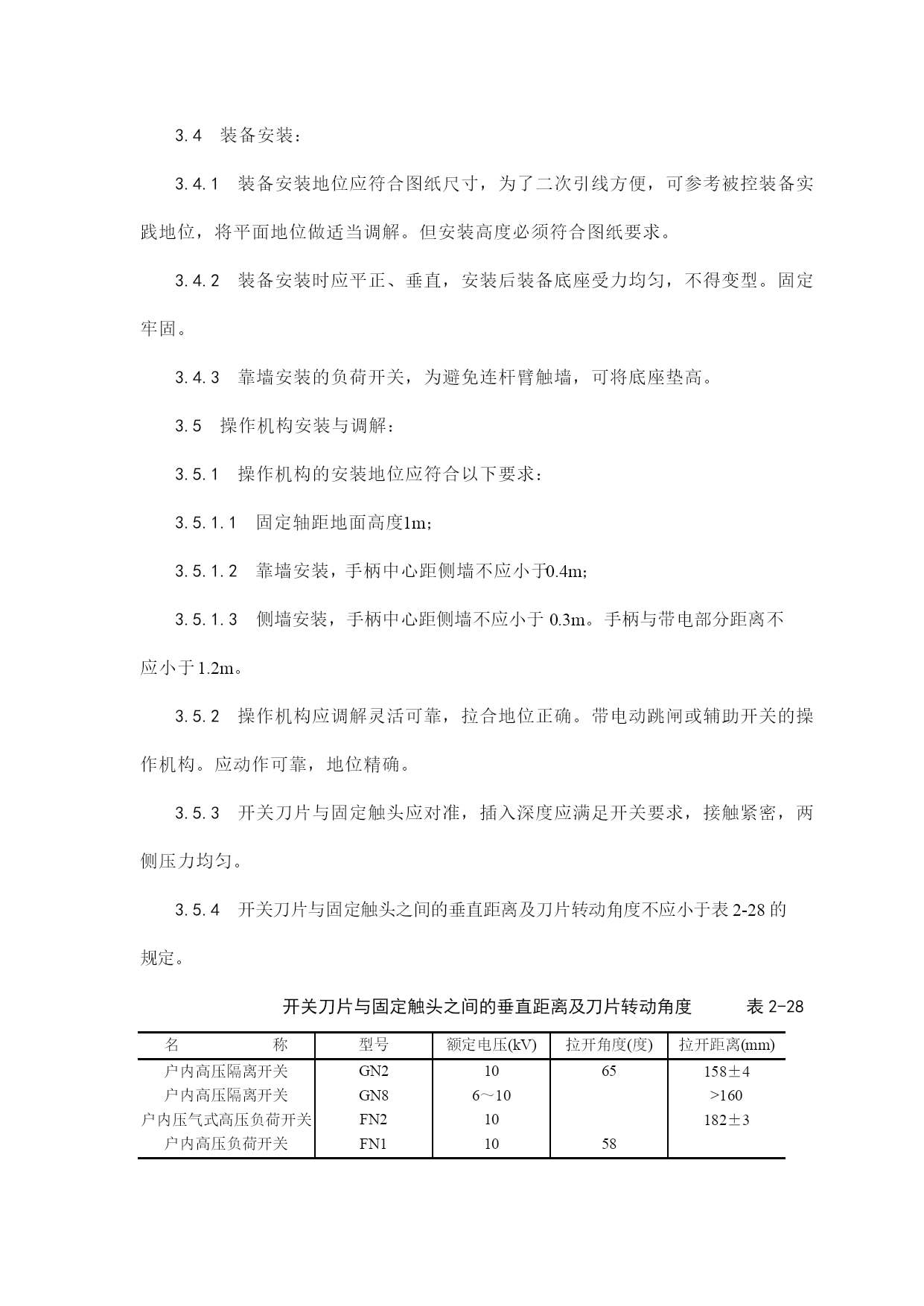

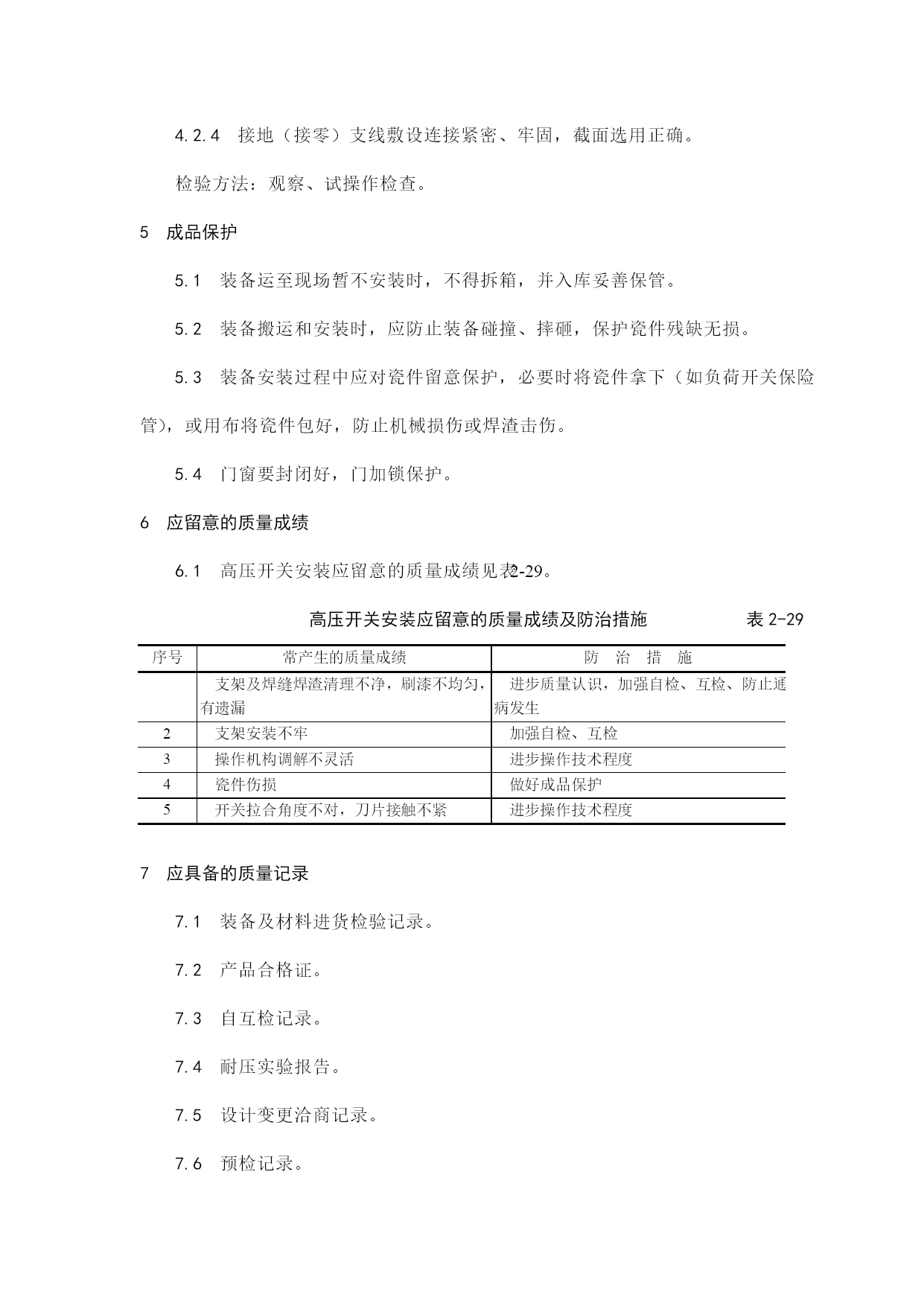

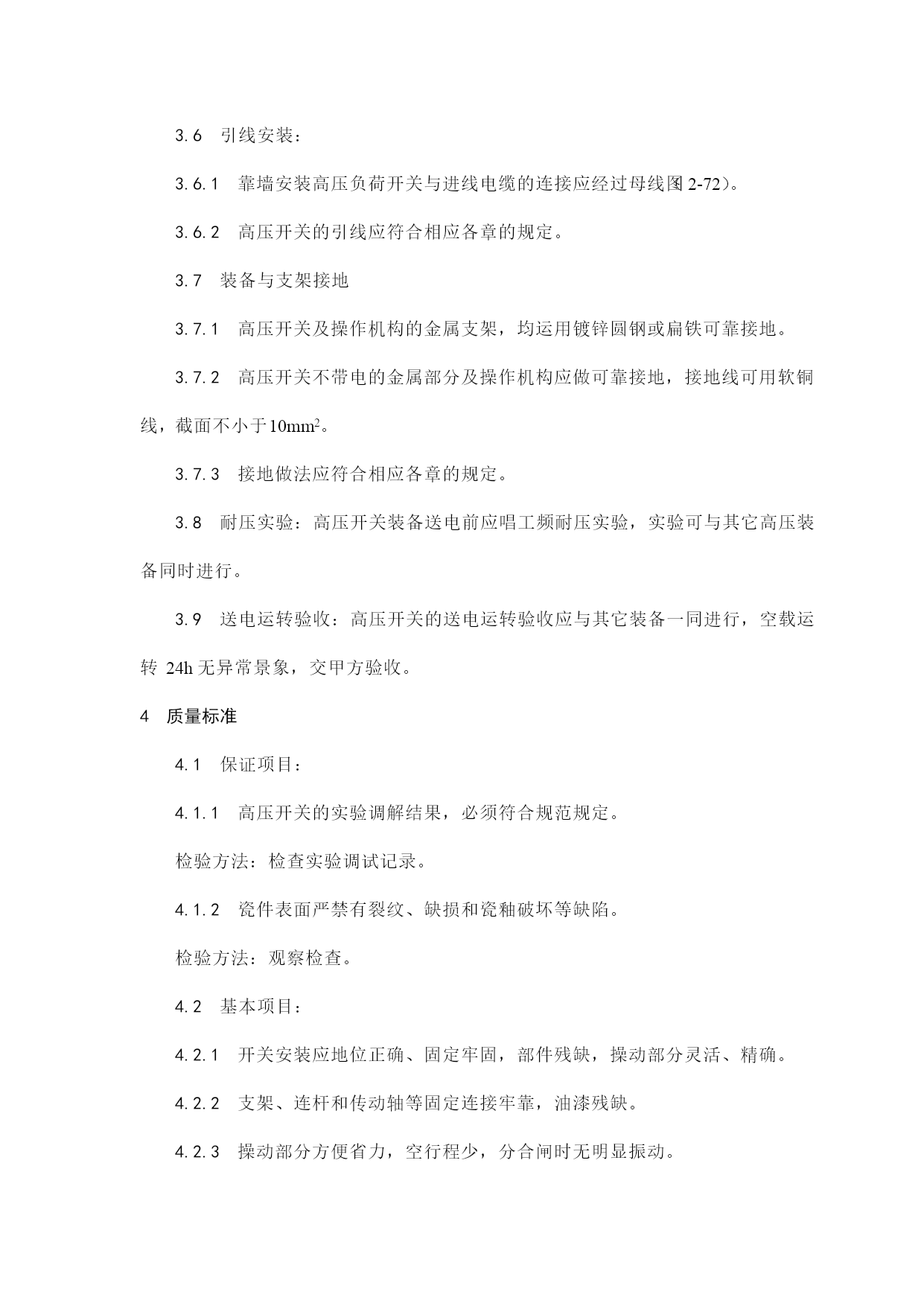

高压开关安装1范围本工艺标准适用于6～10kV普通工业与民用建筑电气安装工程的隔离开关、负荷开关安装。2施工预备2.1装备及材料要求：2.1.1高压开关装备规格、型号、电压等级应符合设计要求。2.1.2装备应装有铭牌，注明消费厂家及规格、型号，并有产品合格证及技术文件。2.1.3装备附件齐全，外观检查残缺，瓷件无破损及裂纹。2.1.4安装用的材料均应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀。除地脚螺栓外，其它紧固螺栓及垫圈均应采用镀锌件。2.2次要机具：2.2.1安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具。2.2.2普通工具：电工工具、手锤、扳手、程度尺、尺类、线坠、高凳。2.3作业条件：2.3.1土建工程基本施工终了、墙面、屋顶喷浆刷漆终了，无漏水。门窗玻璃安齐，门加锁。2.3.2预留、预埋件符合设计要求。2.3.3与高压开关有关的电气装备（如开关柜、变压器）安装终了，检验合格。2.3.4施工图纸及技术材料齐全，并有可靠的安全、消防措施。2.3.5安装场地清理干净，有过度照明，必要时脚手架搭设安全可靠。3操作工艺3.1工艺流程：装备开箱点件→型钢支架制造安装→装备安装→操作机构安装调解→引线安装→装备及支架接地（接零）→耐压实验→送电运转验收3.2装备开箱点件：3.2.1装备开箱点件应由安装、供货、建设等单位共同进行。并做好详细记录。3.2.2按照装备清单及技术材料，核对装备规格型号能否符合设计要求，附件能否齐全，并有产品合格证。3.2.3装备外观检查：框架能否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓能否牢固。接线端子及载流部分应清洁，且接触良好，触头镀银层无零落。3.2.4消弧件齐全，无变形及坏损。3.2.5负荷开关保险管测量无断丝。3.3型钢支架制造安装：3.3.1高压开关安装固定方式普通有三种：3.3.1.1采用混凝土灌注燕尾螺栓靠墙直接安装；3.3.1.2采用预埋钢板安装，安装时先加工一套与装备框架尺寸相反的型钢支架，将支架焊在预埋钢板上，然后安装装备；3.3.1.3采用穿墙螺栓安装。不管采用那种方式安装，均应提早进行安装用附件的加工及安装。3.3.2操作机构支架制造安装普通有两种方法：3.3.2.1靠墙安装（图2-68、2-69）；3.3.2.2例墙安装（图2-70、2-71）。3.4装备安装：3.4.1装备安装地位应符合图纸尺寸，为了二次引线方便，可参考被控装备实践地位，将平面地位做适当调解。但安装高度必须符合图纸要求。3.4.2装备安装时应平正、垂直，安装后装备底座受力均匀，不得变型。固定牢固。3.4.3靠墙安装的负荷开关，为避免连杆臂触墙，可将底座垫高。3.5操作机构安装与调解：3.5.1操作机构的安装地位应符合以下要求：3.5.1.1固定轴距地面高度1m；3.5.1.2靠墙安装，手柄中心距侧墙不应小于0.4m；3.5.1.3侧墙安装，手柄中心距侧墙不应小于0.3m。手柄与带电部分距离不应小于1.2m。3.5.2操作机构应调解灵活可靠，拉合地位正确。带电动跳闸或辅助开关的操作机构。应动作可靠，地位精确。3.5.3开关刀片与固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。3.5.4开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于表2-28的规定。开关刀片与固定触头之间的垂直距离及刀片转动角度表2-28名称型号额定电压(kV)拉开角度(度)拉开距离(mm)户内高压隔离开关GN21065158±4户内高压隔离开关GN86～10>160户内压气式高压负荷开关FN210182±3户内高压负荷开关FN110583.6引线安装：3.6.1靠墙安装高压负荷开关与进线电缆的连接应经过母线（图2-72）。3.6.2高压开关的引线应符合相应各章的规定。3.7装备与支架接地3.7.1高压开关及操作机构的金属支架，均运用镀锌圆钢或扁铁可靠接地。3.7.2高压开关不带电的金属部分及操作机构应做可靠接地，接地线可用软铜线，截面不小于10mm2。3.7.3接地做法应符合相应各章的规定。3.8耐压实验：高压开关装备送电前应唱工频耐压实验，实验可与其它高压装备同时进行。3.9送电运转验收：高压开关的送电运转验收应与其它装备一同进行，空载运转24h无异常景象，交甲方验收。4质量标准4.1保证项目：4.1.1高压开关的实验调解结果，必须符合规范规定。检验方法：检查实验调试记录。4.1.2瓷件表面严禁有裂纹、缺损和瓷釉破坏等缺陷。检验方法：观察检查。4.2基本项目：4.2.1开关安装应地位正确、固定牢固，部件残缺，操动部分灵活、精确。4.2.2支架、连杆和传
