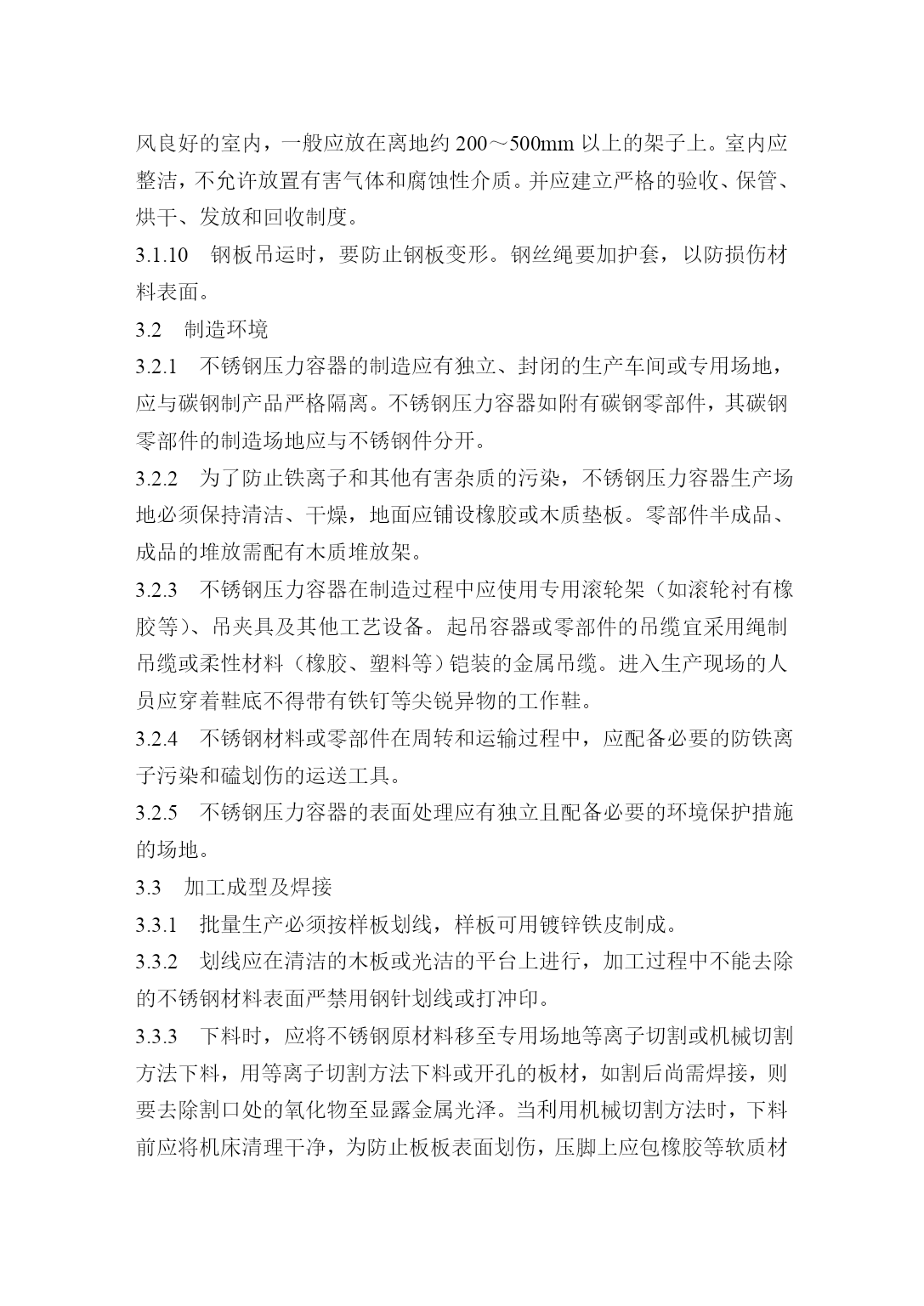

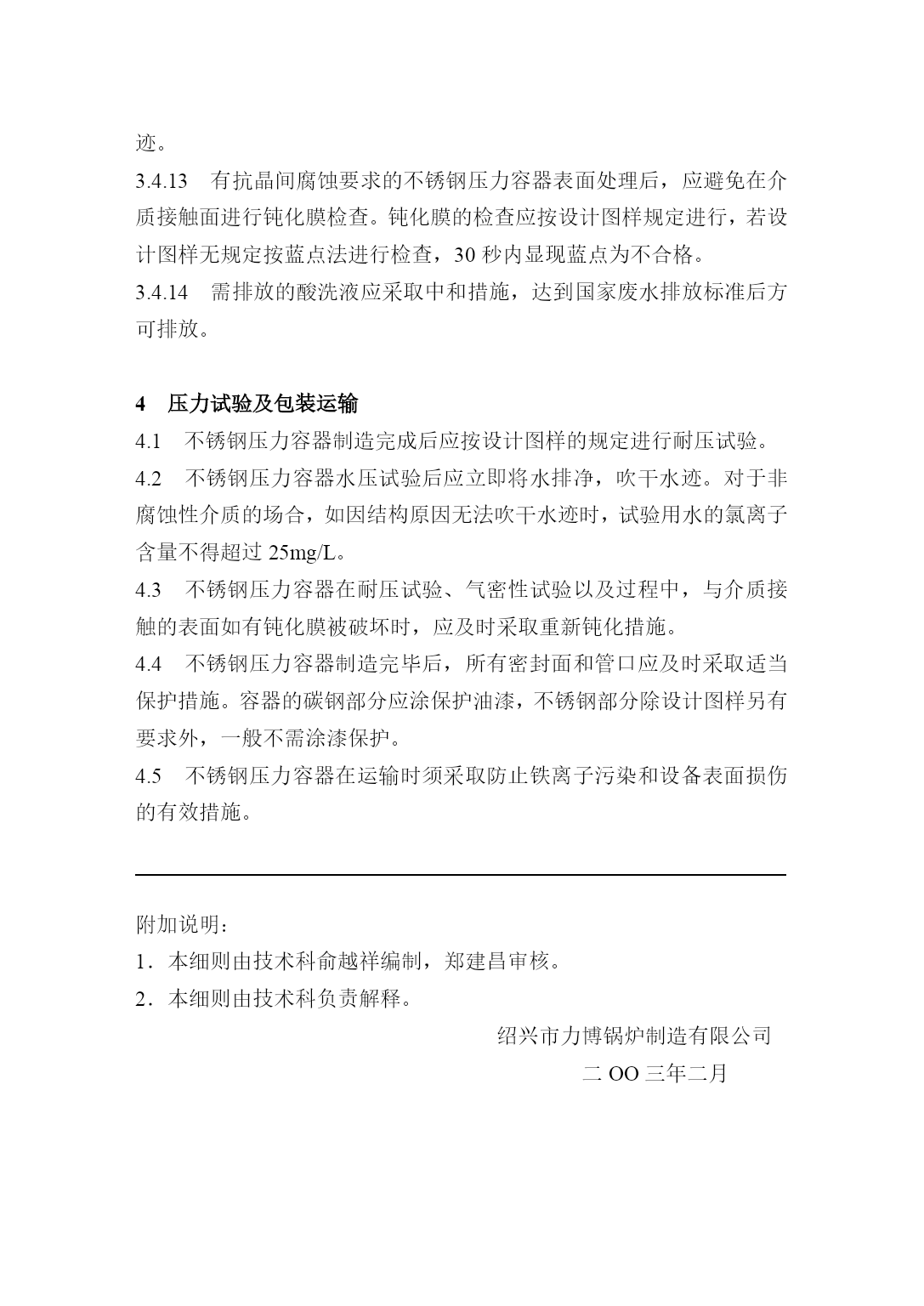

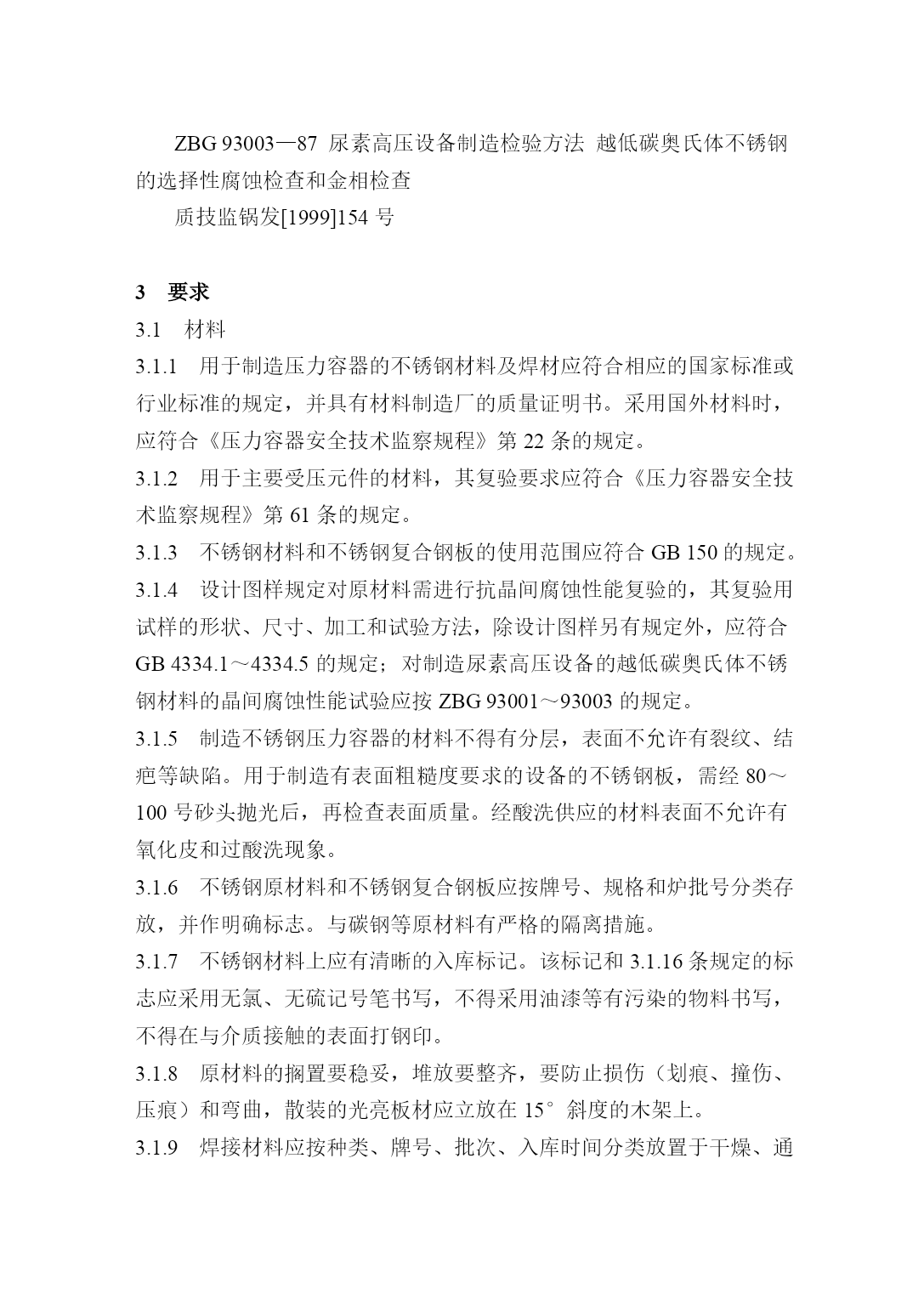

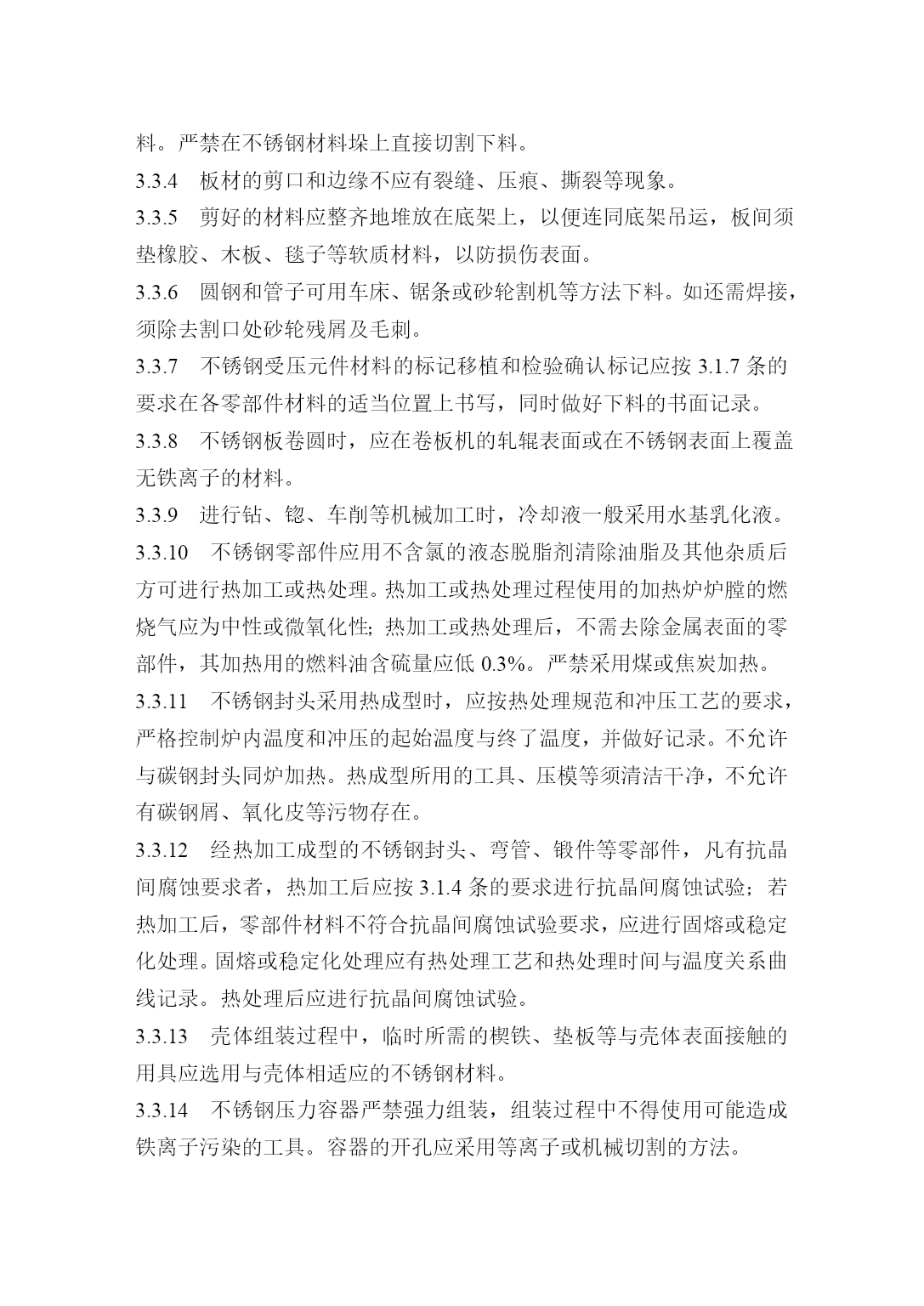

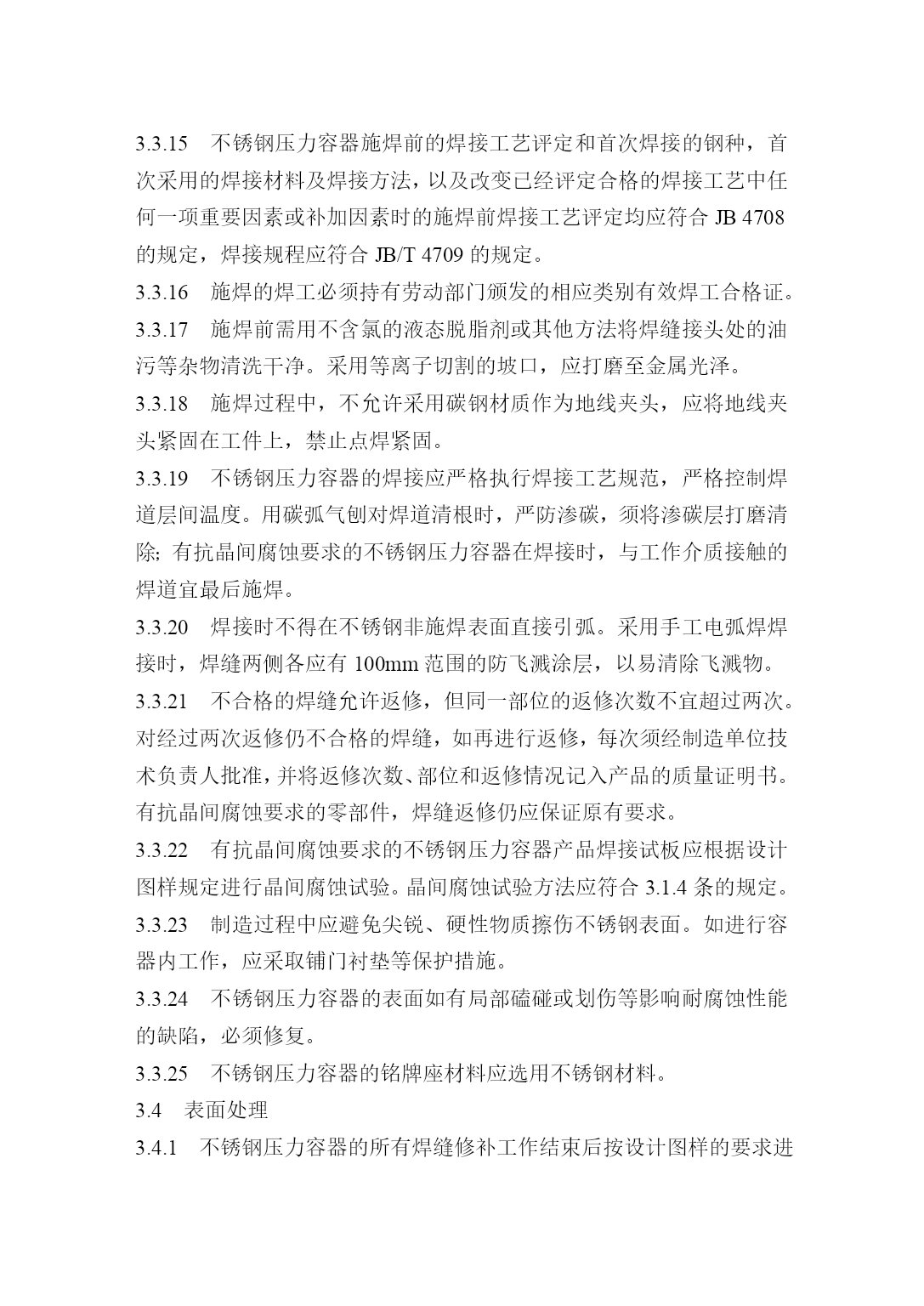

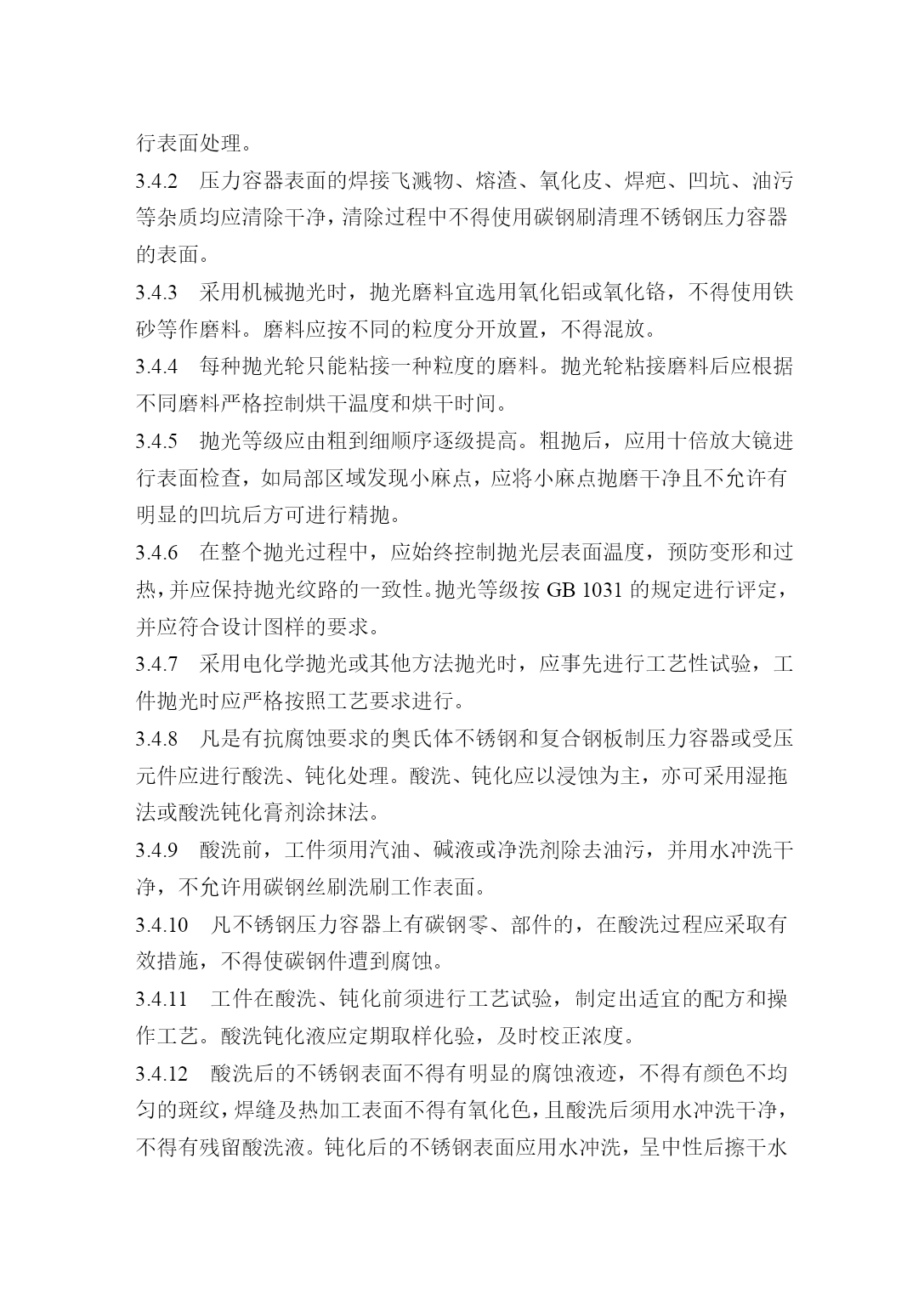

不锈钢压力容器制造细则1范围本细则规定了奥氏体不锈钢及复层为奥氏体不锈钢（以下简称不锈钢）制压力容器及零部件的制造单位在制造管理中所必须遵守的基本要求。本细则适用于不锈钢压力容器及不锈钢压力容器零部件的制造。非奥氏体或衬里为不锈钢压力容器及常压不锈钢容器的制造亦可参照采用本细则。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本细则的条文。在标准出版时，所示版本均为有效。所有标准都会补修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。GB150—1998钢制压力容器GB1031—1998表面粗糙度参数及其数值GB4334.1—84不锈钢10%草酸浸蚀试验方法GB4334.2—84不锈钢硫酸—硫酸铁腐蚀试验方法GB4334.3—84不锈钢65%硝酸腐蚀试验方法GB4334.4—84不锈钢硝酸—氢氟酸腐蚀试验方法GB4334.5—84不锈钢硫酸—硫酸铜腐蚀试验方法JB4708—2000钢制焊接压力容器焊接工艺评定JB/T4709—2000钢制焊接压力容器焊接规程ZBG93001—87尿素高压设备制造检验方法越低碳奥氏体不锈钢晶间腐蚀倾向试验的试样制取ZBG93002—87尿素高压设备制造检验方法越低碳奥氏体不锈钢晶间腐蚀倾向试验ZBG93003—87尿素高压设备制造检验方法越低碳奥氏体不锈钢的选择性腐蚀检查和金相检查质技监锅发[1999]154号3要求3.1材料3.1.1用于制造压力容器的不锈钢材料及焊材应符合相应的国家标准或行业标准的规定，并具有材料制造厂的质量证明书。采用国外材料时，应符合《压力容器安全技术监察规程》第22条的规定。3.1.2用于主要受压元件的材料，其复验要求应符合《压力容器安全技术监察规程》第61条的规定。3.1.3不锈钢材料和不锈钢复合钢板的使用范围应符合GB150的规定。3.1.4设计图样规定对原材料需进行抗晶间腐蚀性能复验的，其复验用试样的形状、尺寸、加工和试验方法，除设计图样另有规定外，应符合GB4334.1～4334.5的规定；对制造尿素高压设备的越低碳奥氏体不锈钢材料的晶间腐蚀性能试验应按ZBG93001～93003的规定。3.1.5制造不锈钢压力容器的材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造有表面粗糙度要求的设备的不锈钢板，需经80～100号砂头抛光后，再检查表面质量。经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。3.1.6不锈钢原材料和不锈钢复合钢板应按牌号、规格和炉批号分类存放，并作明确标志。与碳钢等原材料有严格的隔离措施。3.1.7不锈钢材料上应有清晰的入库标记。该标记和3.1.16条规定的标志应采用无氯、无硫记号笔书写，不得采用油漆等有污染的物料书写，不得在与介质接触的表面打钢印。3.1.8原材料的搁置要稳妥，堆放要整齐，要防止损伤（划痕、撞伤、压痕）和弯曲，散装的光亮板材应立放在15°斜度的木架上。3.1.9焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内，一般应放在离地约200～500mm以上的架子上。室内应整洁，不允许放置有害气体和腐蚀性介质。并应建立严格的验收、保管、烘干、发放和回收制度。3.1.10钢板吊运时，要防止钢板变形。钢丝绳要加护套，以防损伤材料表面。3.2制造环境3.2.1不锈钢压力容器的制造应有独立、封闭的生产车间或专用场地，应与碳钢制产品严格隔离。不锈钢压力容器如附有碳钢零部件，其碳钢零部件的制造场地应与不锈钢件分开。3.2.2为了防止铁离子和其他有害杂质的污染，不锈钢压力容器生产场地必须保持清洁、干燥，地面应铺设橡胶或木质垫板。零部件半成品、成品的堆放需配有木质堆放架。3.2.3不锈钢压力容器在制造过程中应使用专用滚轮架（如滚轮衬有橡胶等）、吊夹具及其他工艺设备。起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料（橡胶、塑料等）铠装的金属吊缆。进入生产现场的人员应穿着鞋底不得带有铁钉等尖锐异物的工作鞋。3.2.4不锈钢材料或零部件在周转和运输过程中，应配备必要的防铁离子污染和磕划伤的运送工具。3.2.5不锈钢压力容器的表面处理应有独立且配备必要的环境保护措施的场地。3.3加工成型及焊接3.3.1批量生产必须按样板划线，样板可用镀锌铁皮制成。3.3.2划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的不锈钢材料表面严禁用钢针划线或打冲印。3.3.3下料时，应将不锈钢原材料移至专用场地等离子切割或机械切割方法下料，用等离子切割方法下料或开孔的板材，如割后尚需焊接，则要去除割口处的氧化物至显露金属光泽。当利用机械切割方法时，下料前应将机床清理干净，为防止板板表面划伤，压脚上应包橡胶等软质材料。严禁在不锈钢材料垛上直接切割下料
