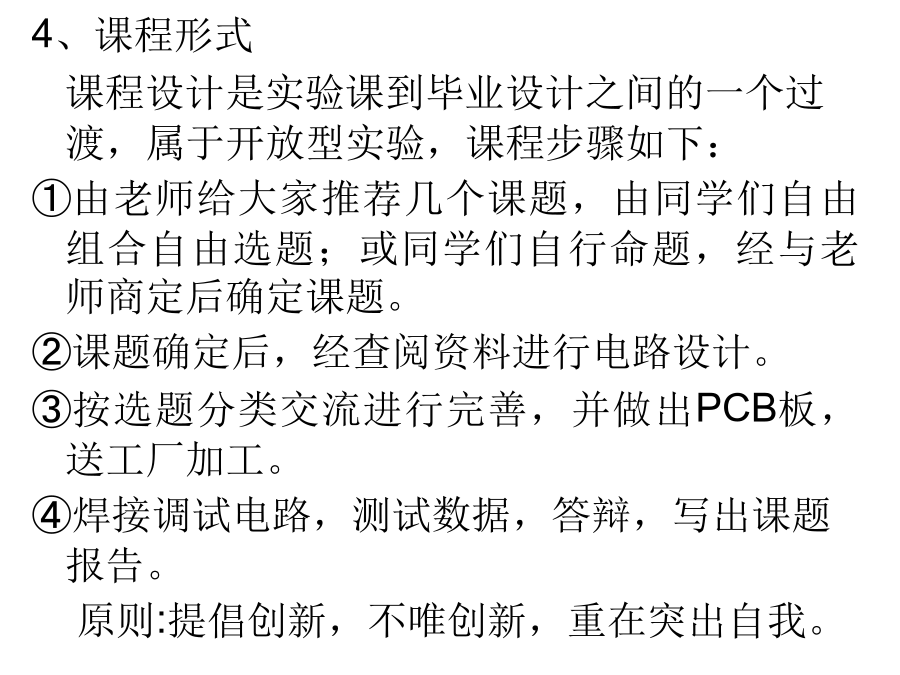

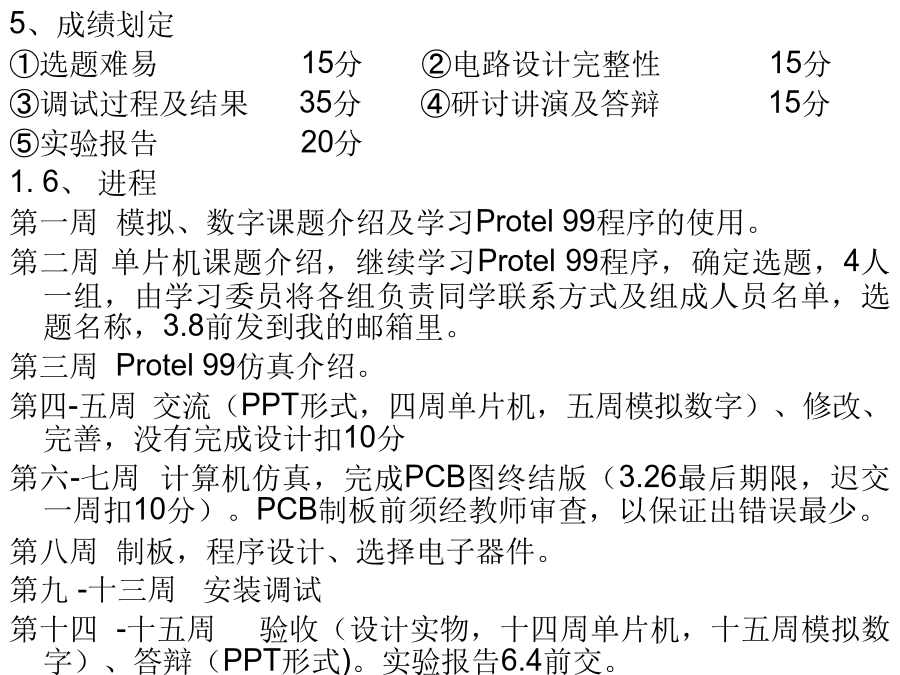

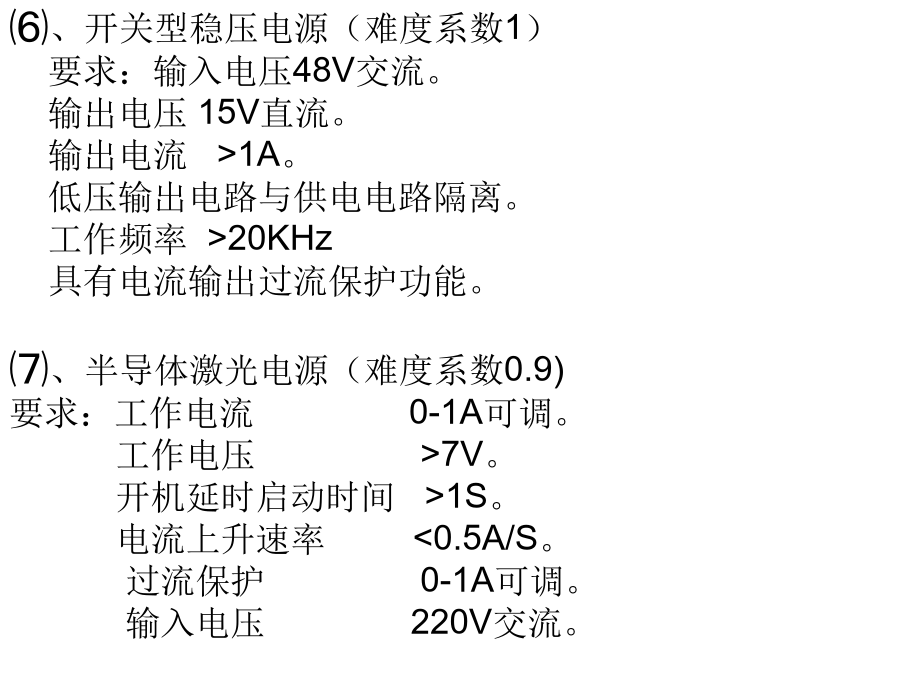

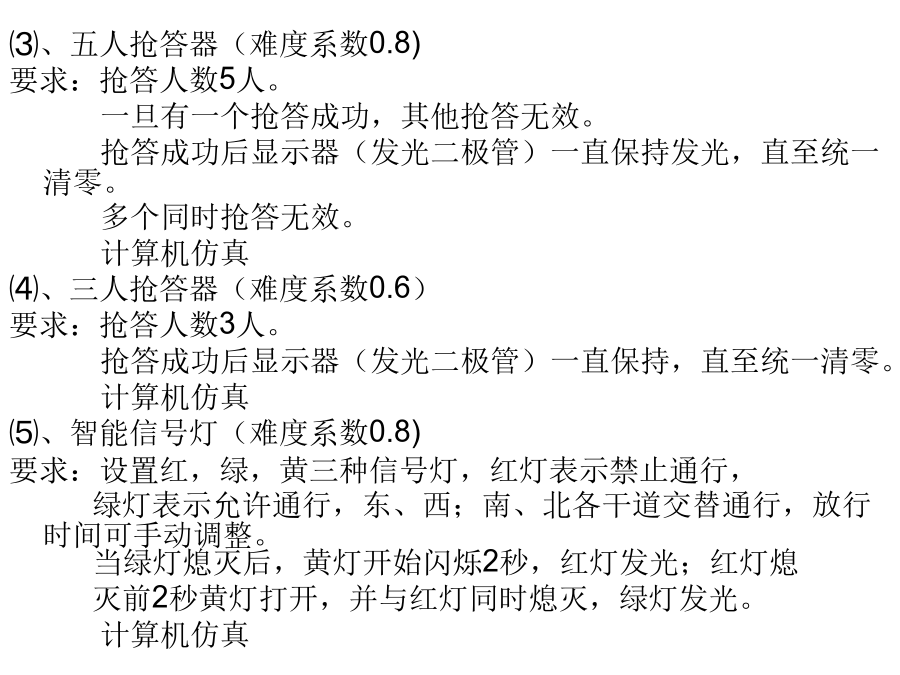

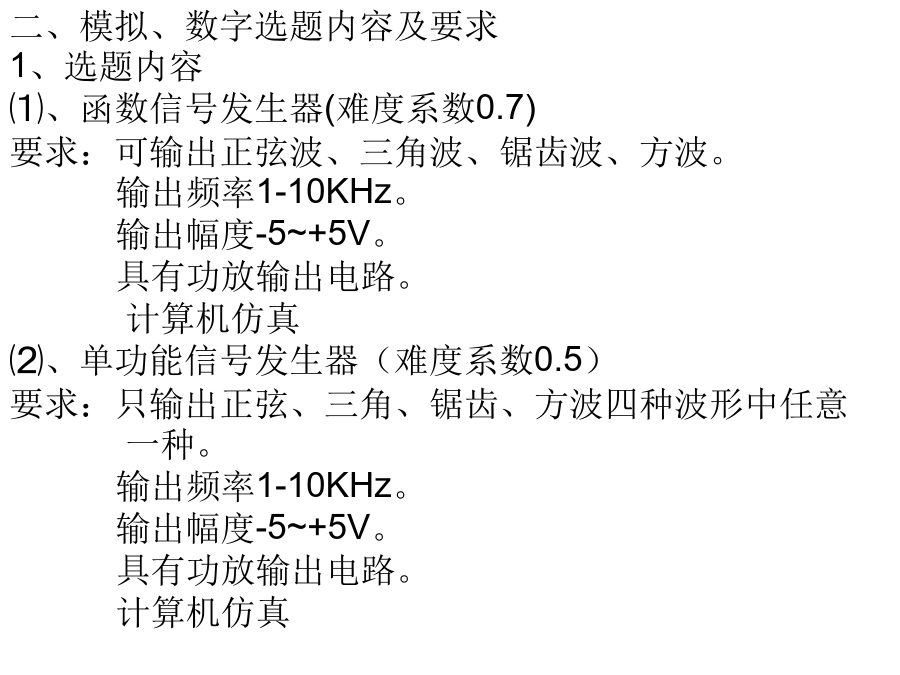

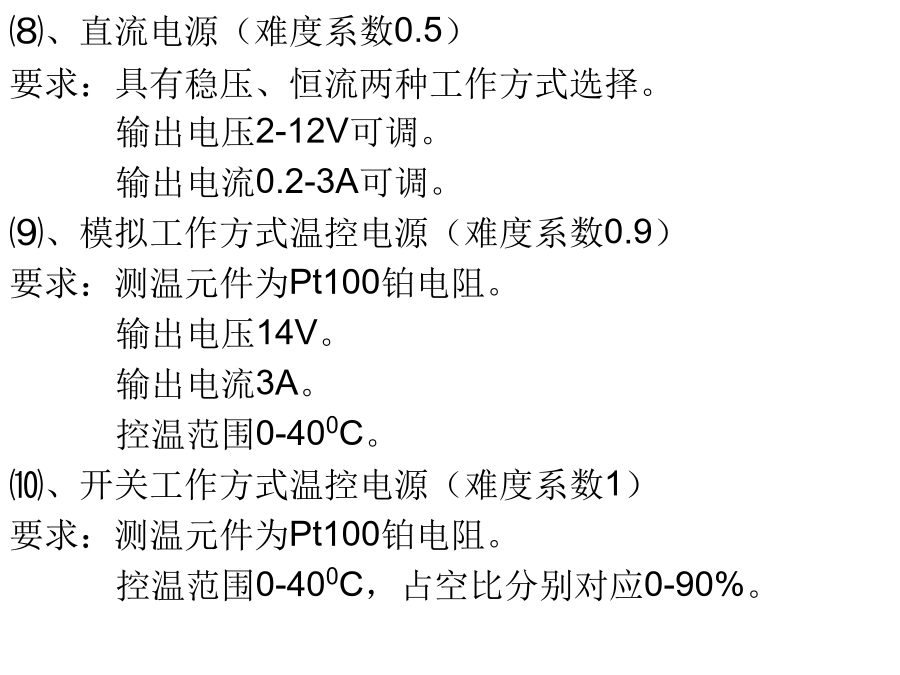

光电课程设计课程号：12209500-04、课程形式课程设计是实验课到毕业设计之间的一个过渡，属于开放型实验，课程步骤如下：①由老师给大家推荐几个课题，由同学们自由组合自由选题；或同学们自行命题，经与老师商定后确定课题。②课题确定后，经查阅资料进行电路设计。③按选题分类交流进行完善，并做出PCB板，送工厂加工。④焊接调试电路，测试数据，答辩，写出课题报告。原则:提倡创新，不唯创新，重在突出自我。5、成绩划定①选题难易15分②电路设计完整性15分③调试过程及结果35分④研讨讲演及答辩15分⑤实验报告20分1.6、进程第一周模拟、数字课题介绍及学习Protel99程序的使用。第二周单片机课题介绍，继续学习Protel99程序，确定选题，4人一组，由学习委员将各组负责同学联系方式及组成人员名单，选题名称，3.8前发到我的邮箱里。第三周Protel99仿真介绍。第四-五周交流（PPT形式，四周单片机，五周模拟数字）、修改、完善，没有完成设计扣10分第六-七周计算机仿真，完成PCB图终结版（3.26最后期限，迟交一周扣10分）。PCB制板前须经教师审查，以保证出错误最少。第八周制板，程序设计、选择电子器件。第九-十三周安装调试第十四-十五周验收（设计实物，十四周单片机，十五周模拟数字）、答辩（PPT形式)。实验报告6.4前交。⑸、被动光电报警器方框图电路图（3）放置零件重命名Sheet1.Sch并打开，根据设计的需要从元件库中去取元件放到原理图中。（4）原理图布线利用Protel99/schematic提供的工具将图纸中放置的各种元件并按设计者的思路相连构成一张完整的原理图。（5）调整线路及布局。（6）报表输出，最主要的是要生成网络表。（7）存盘、打印、输出。3-2-2添加元件库（1）原理图编辑界面上，在左侧有一个BrowseSch按钮，点击下拉选Libraries再点击Add/Remove按钮。（2）在DesignExplorer99SE\Library\Sch文件夹中选取元件库。（3）点击OK完成元件库的添加最常用的库是MiscellaneousDevices和ProtelDosSchematicLibraries。作仿真只能用Sim。3-2-3添加元件⑴通过元件编号选取使用Place/part打开ComponentLibraryReference对话框。⑵从元件列表中取元件在BrowseSch窗口中的filter框内加入元件名。在filter中加入*则会显示在已选元件库中的所有元件有些常用元件可在常用工具窗口中直接选用，如电阻电容等。3-2-4编辑元件元件跟着鼠标走时，按下Tab键会出现Part对话框，在此对话框中Attributes是最常用的。（1）LibRet是元件库中元件的名。（2）Footprint包装形式。（3）Designator流水序号。（4）PartType在电路图上显示元件注释。（5）ShutPath可默认。（6）Part如果元件是复合包装，如四运算放大器LM348等。本字段中制定复合包装中哪一元件分部。（7）Selection是否选定本元件（8）HiddenPins是否显示元件的隐藏引脚3-2-5放置电源与接地元件可通过菜单命令Place/powerport来选取或通过绘图工具栏上的图标调用（View/Toolbars）。3-2-6连接线路执行Place/wire，或选择连线工具栏WiringTools中的连线按钮。不能用绘图工具DrawingTools中的连线方式表示导线。注意：连线时一定要连到元件引脚的端点，否则不被承认。3-2-7放置接点执行Place/Junction放置接点，或选择图绘制工具栏WiringTools中的接点按钮。3-2-8元件的定位和移动元件转动元件转动：用鼠标指向需要转动的元件，先按住左键，再按空格键时元件旋转，每次旋转90°（逆时针）。X键为水平方向反转（英文输入法有效）。Y键为垂直方向反转（英文输入法有效）。元件拖动：用鼠标指向需要拖动的元件，按住左键可拖动元件到所需要的位置。Edit/Move命令，在此命令中有几种元件移动方式，其中Drag是元件与连线一起移动Move只移动元件。3-2-9元件（导线等）删除Edit菜单中有两个删除命令即Clear和DeleteClear是删除已选取的元件，首先执行Edit/Select进行区域内或区域外的选择，再执行Edit/Clear或Ctrl+Del。Delete直接删除需要删除的元件。3-2-10使用元件库编辑器当原理图元件库里没有合适的图形时，可以自
