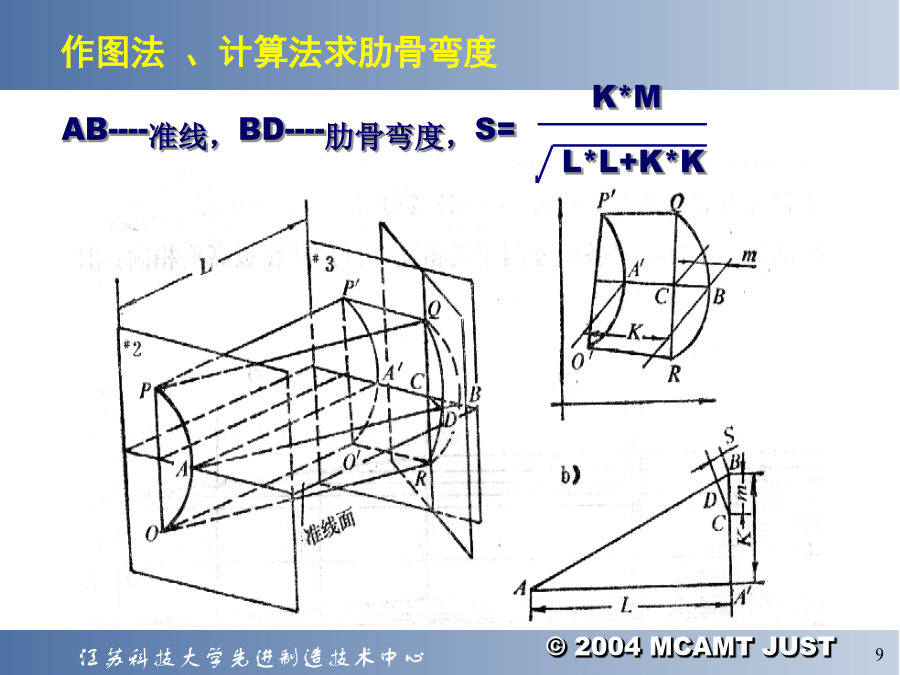

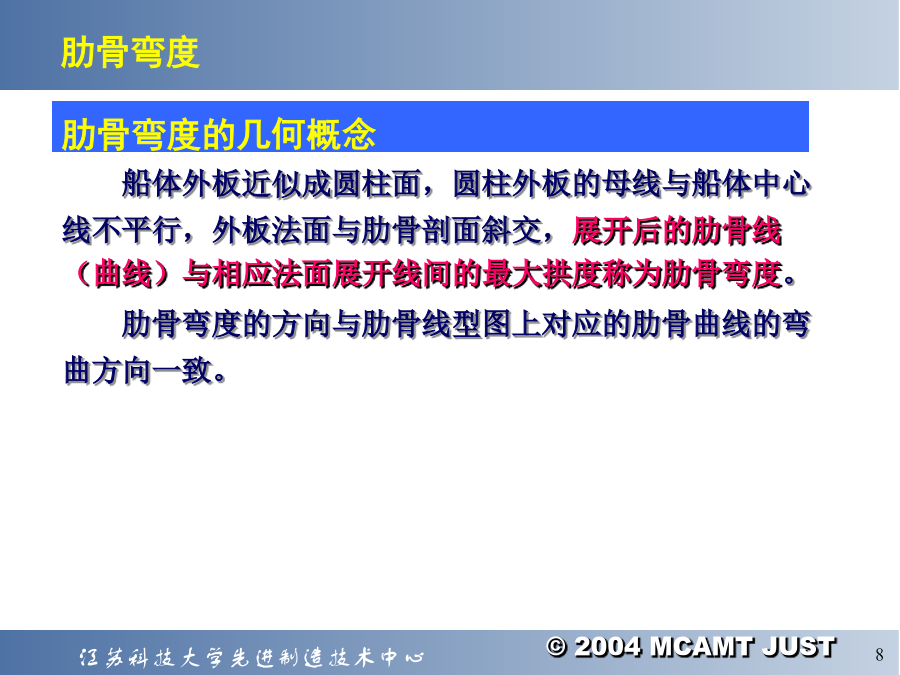

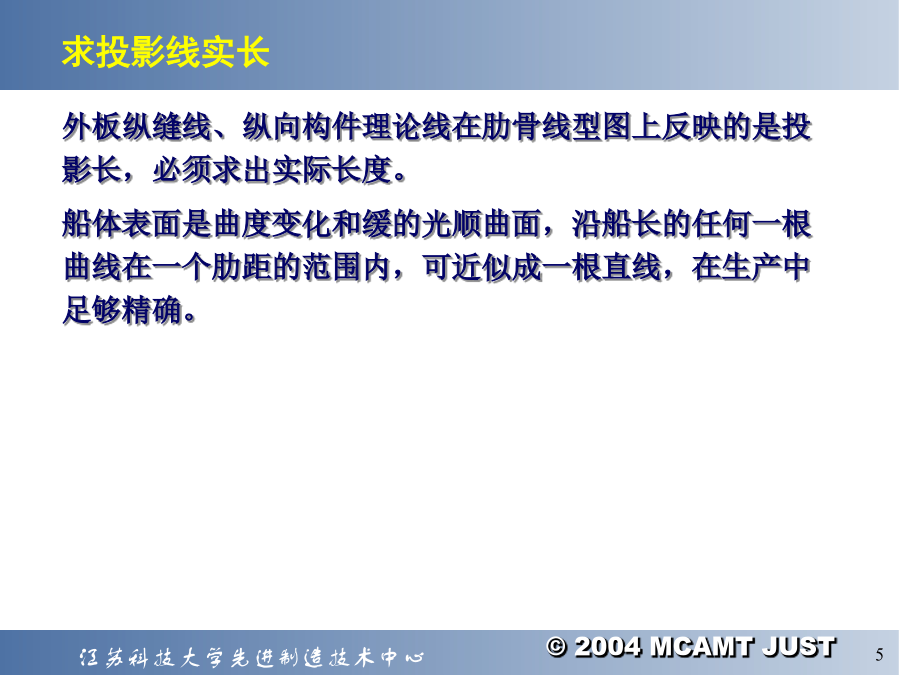

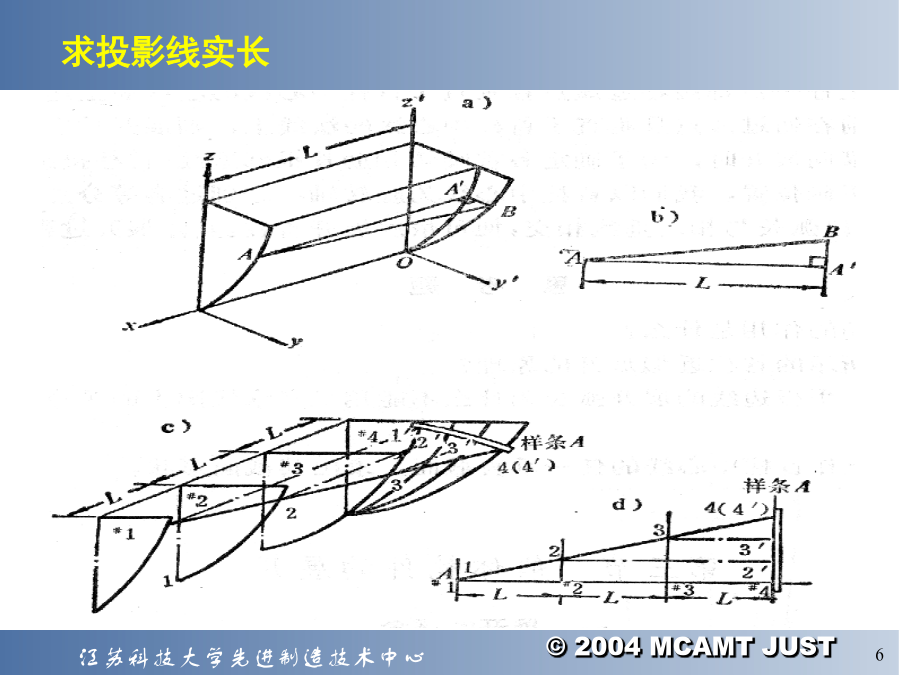

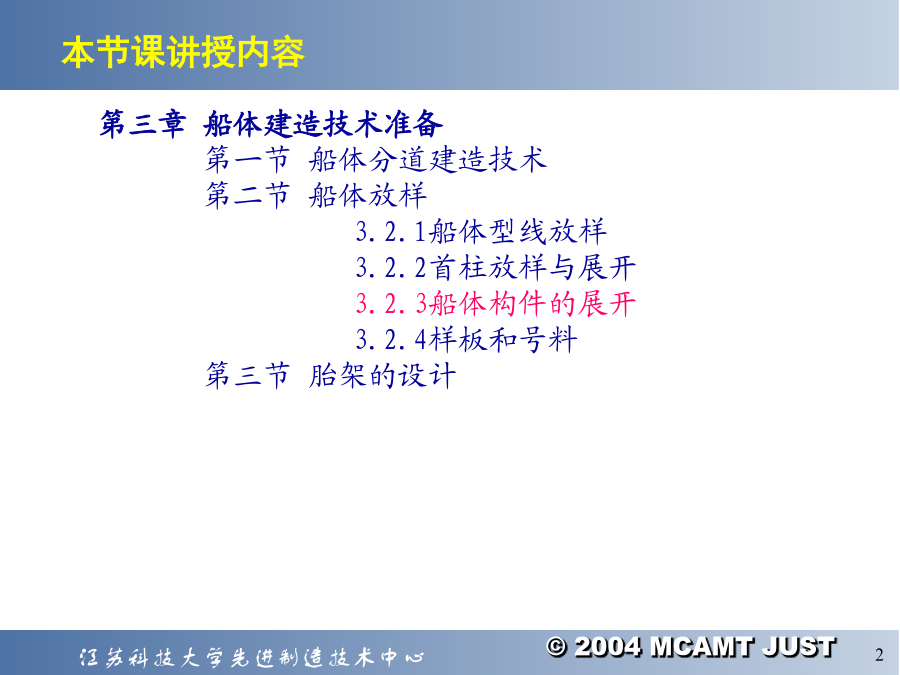

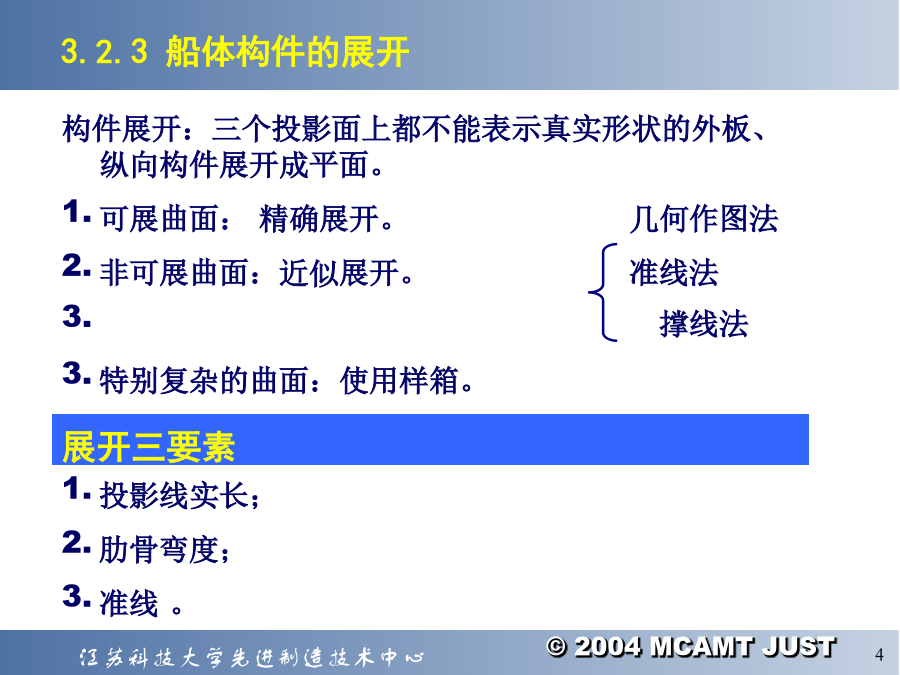

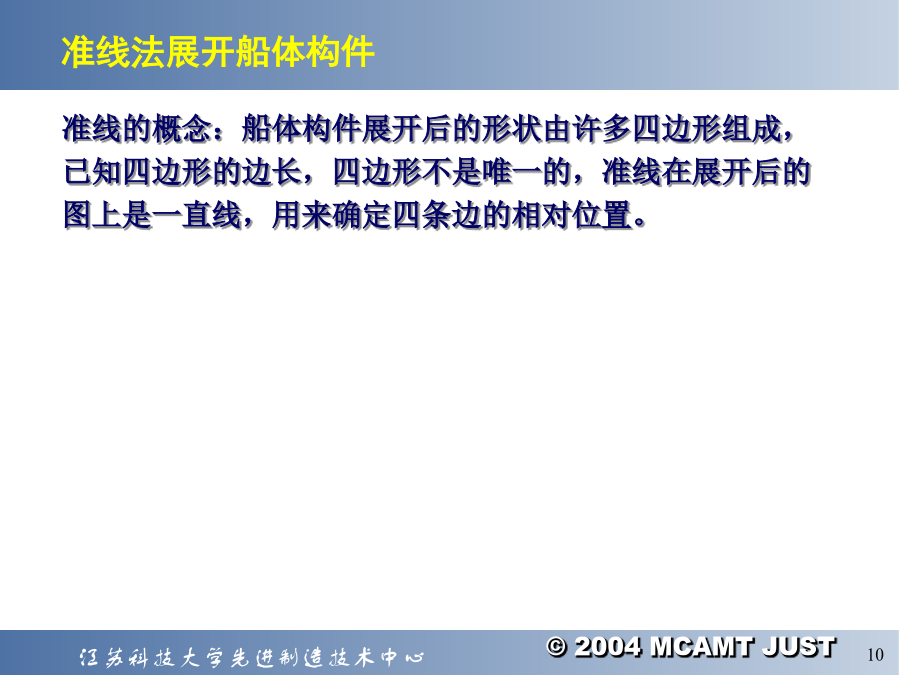

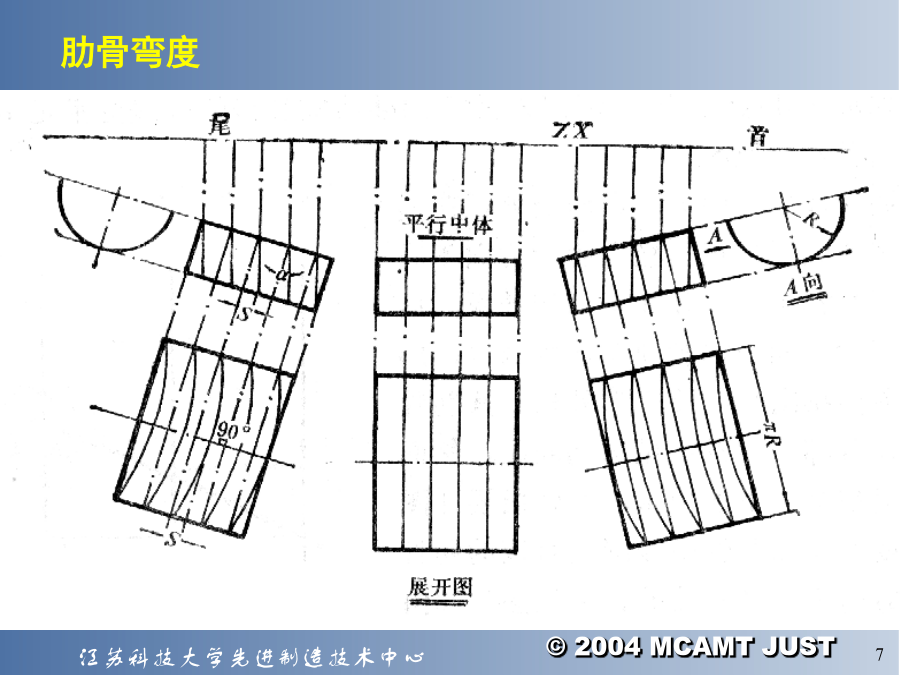

船舶与海洋结构物制造技术本节课讲授内容问题:3.2.3船体构件的展开求投影线实长求投影线实长肋骨弯度肋骨弯度作图法、计算法求肋骨弯度准线法展开船体构件例1：上下口线有斜升的旁底桁展开——垂直准线法例2：呈扭曲状的舷侧纵桁展开——分段准线法例3：测地线法b）求测地线及上下口线实长c）作展开图例4：测地线法展开菱形板b）求肋骨弯度和上下口线实长；c）作展开图《船体建造工艺学》王勇毅人民交通出版社《船体放样》上海市造船局编写组上海科学技术出版社
