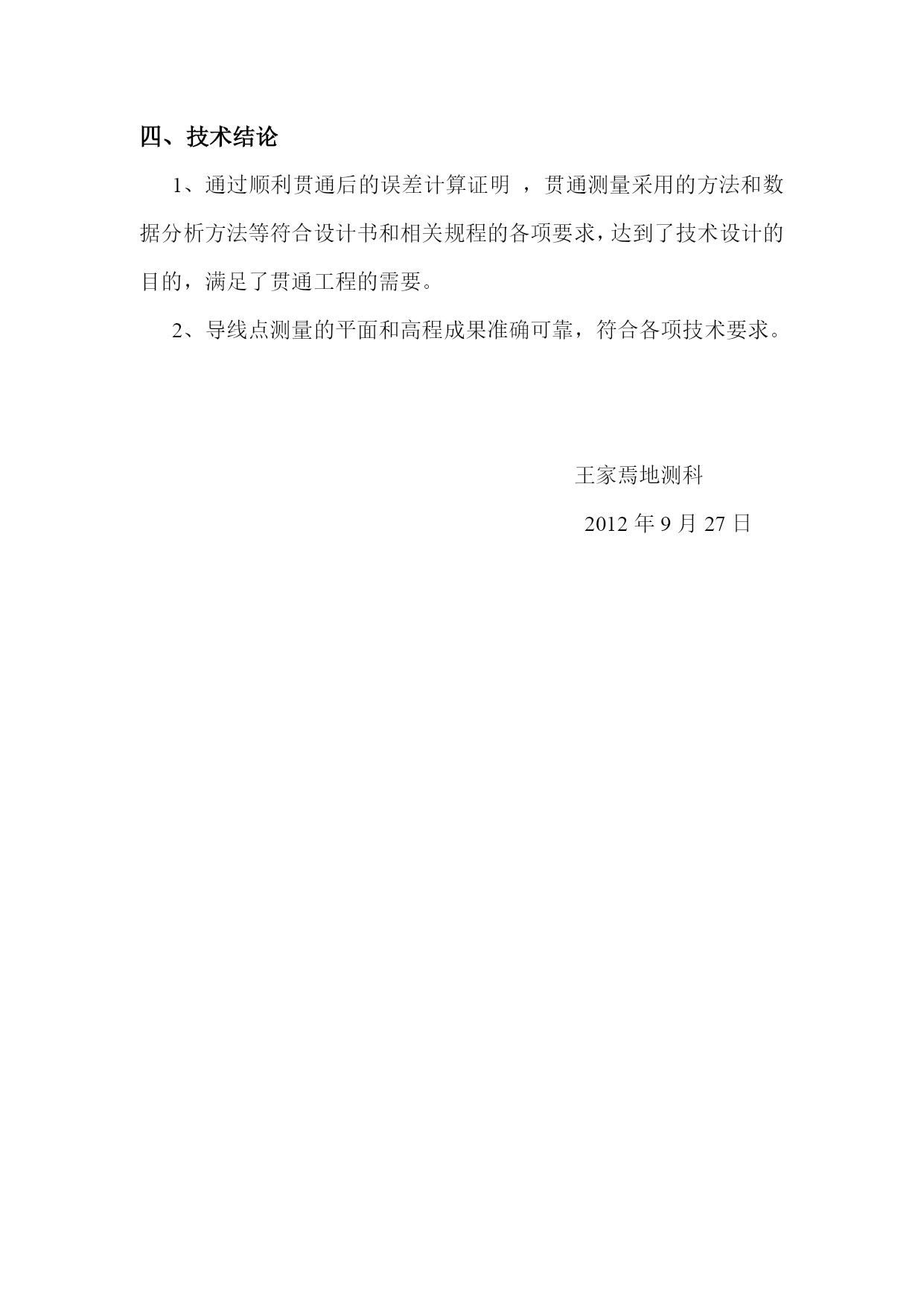

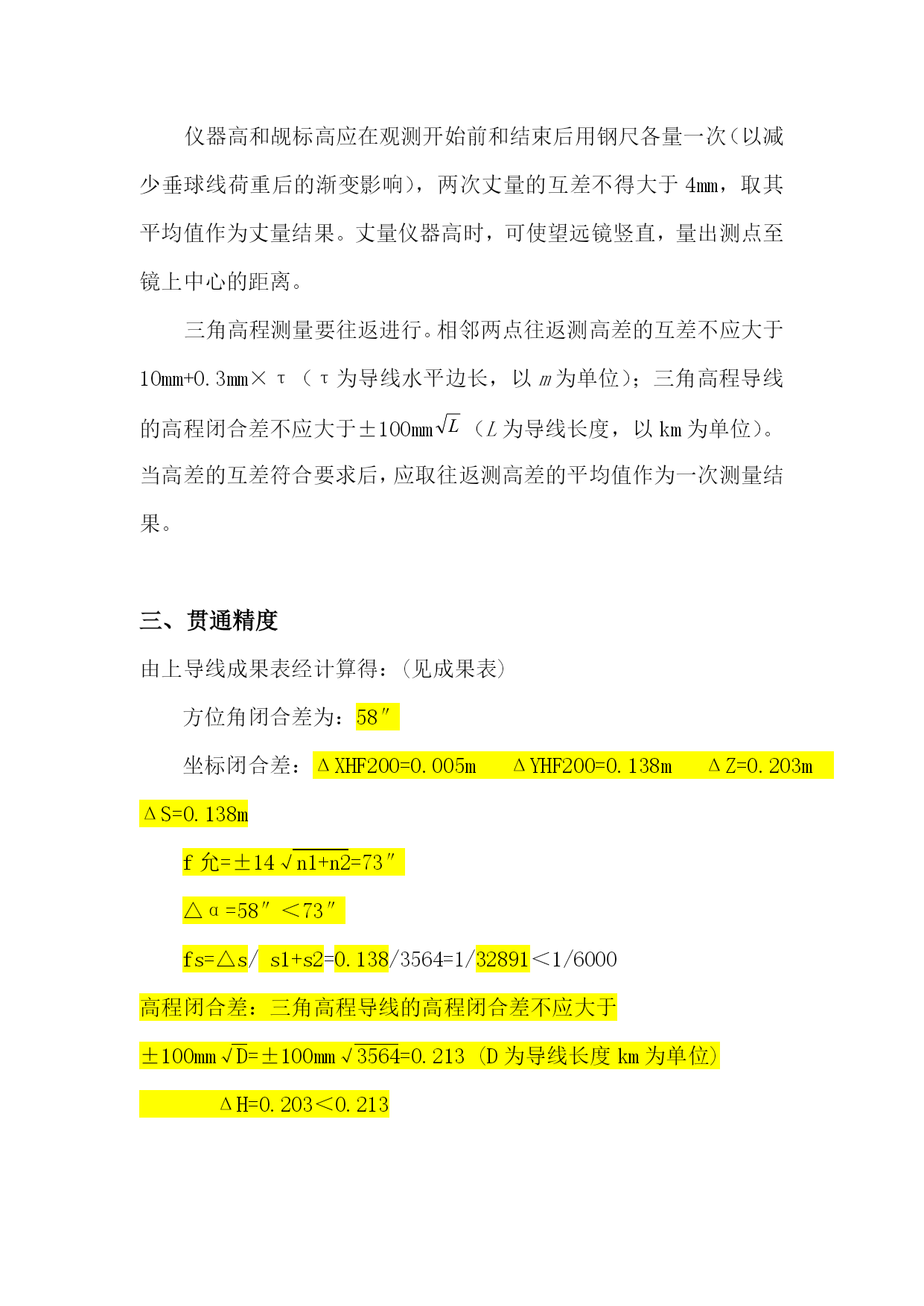

50102工作面贯通测量技术总结一、工程概况50102工作面位于刘家垣采区南部，标高为836.3~699.7m，导线全长3564m，两顺槽长均为1591m，切眼长190.9m。两巷掘进均由综掘一队使用综掘机掘进。50102运输顺槽于2011年8月开始施工，回风顺槽于2011年9月施工，2012年5月23日运输顺槽掘进至X6号点前77.15m处时停止掘进，由50102切眼方向掘进完成贯通任务。为了保证该巷道的准确贯通，地测科测量一组承担了50102工作面的贯通测量工作。2012年5月26日夜班贯通。二、测量概况1、井下导线测量测量技术要求和规范采用7"导线，KTS-442全站仪按照7"导线施测要求，一次对中，两个测回，正反高差测量。同一测回水平角互差不大于20"，测回间水平角互差不大于12"，边长采用三次精测，气压温度在测站观测前输入仪器自动改正。当水平角观测规定值时，方可进行下一个水平角测量，在观测过程中水准气泡偏离不得超过一格，否则需重新对中整平仪器进行测量，直至测量结果符合规定。2、井下高程测量50102工作面贯通测量井下高程测量采用三角高程测量方法，与导线测量同时进行。三角高程测量垂直角观测精度要求同一测回竖直角互差不大于25"，测回间竖直角互差不大于15"，仪器高和觇标高应在观测开始前和结束后用钢尺各量一次（以减少垂球线荷重后的渐变影响），两次丈量的互差不得大于4mm，取其平均值作为丈量结果。丈量仪器高时，可使望远镜竖直，量出测点至镜上中心的距离。三角高程测量要往返进行。相邻两点往返测高差的互差不应大于10mm+0.3mm×τ（τ为导线水平边长，以m为单位）；三角高程导线的高程闭合差不应大于±100mm（L为导线长度，以km为单位）。当高差的互差符合要求后，应取往返测高差的平均值作为一次测量结果。三、贯通精度由上导线成果表经计算得：(见成果表)方位角闭合差为：58″坐标闭合差：ΔXHF200=0.005mΔYHF200=0.138mΔZ=0.203mΔS=0.138mf允=±14√n1+n2=73″△α=58″＜73″fs=△s/s1+s2=0.138/3564=1/32891＜1/6000高程闭合差：三角高程导线的高程闭合差不应大于±100mm√D=±100mm√3564=0.213(D为导线长度km为单位)ΔH=0.203＜0.213四、技术结论1、通过顺利贯通后的误差计算证明，贯通测量采用的方法和数据分析方法等符合设计书和相关规程的各项要求，达到了技术设计的目的，满足了贯通工程的需要。2、导线点测量的平面和高程成果准确可靠，符合各项技术要求。王家焉地测科2012年9月27日80102轨道顺槽探水设计方案山西柳林凌志王家焉煤业有限公司二零一二年五月
