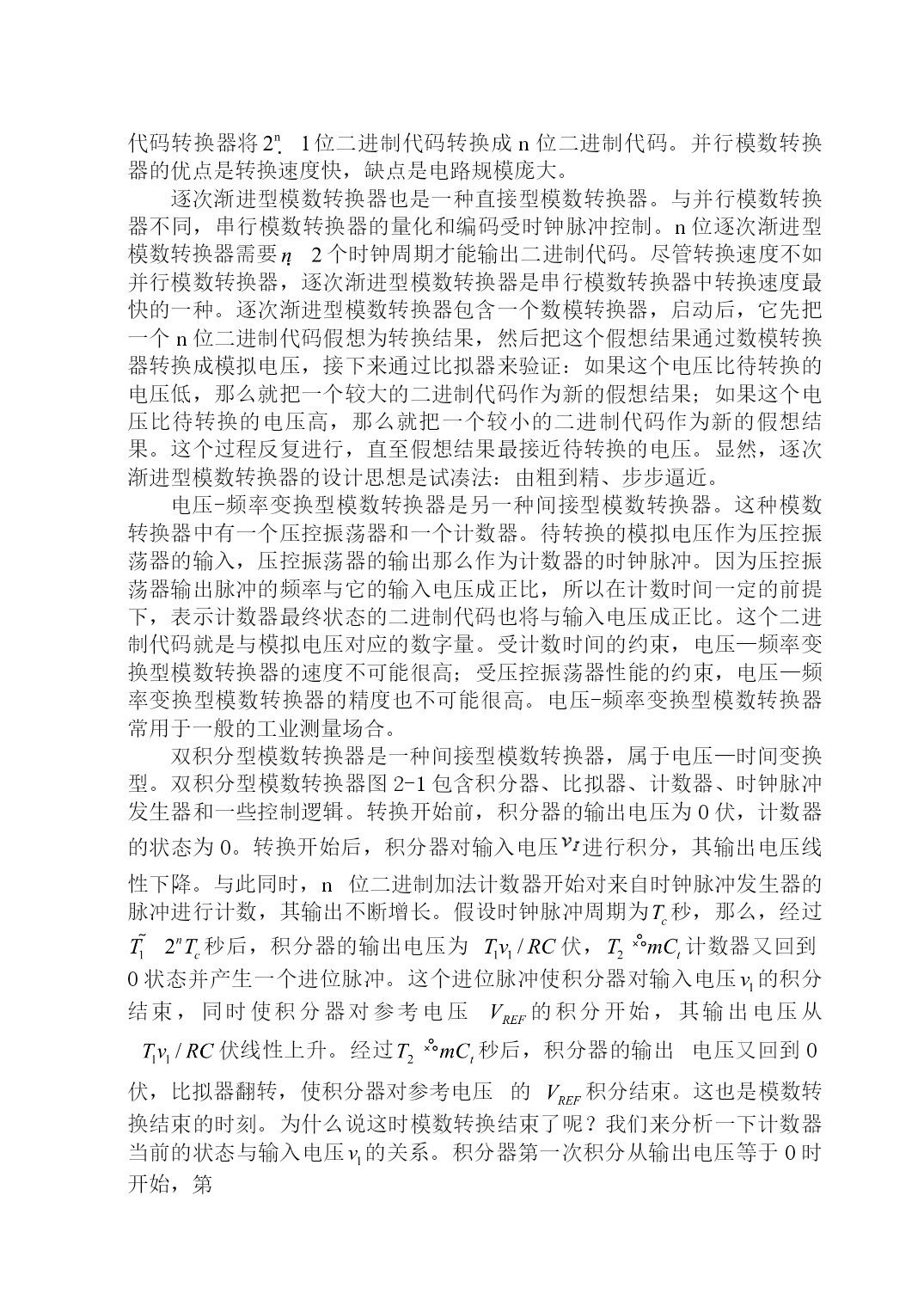

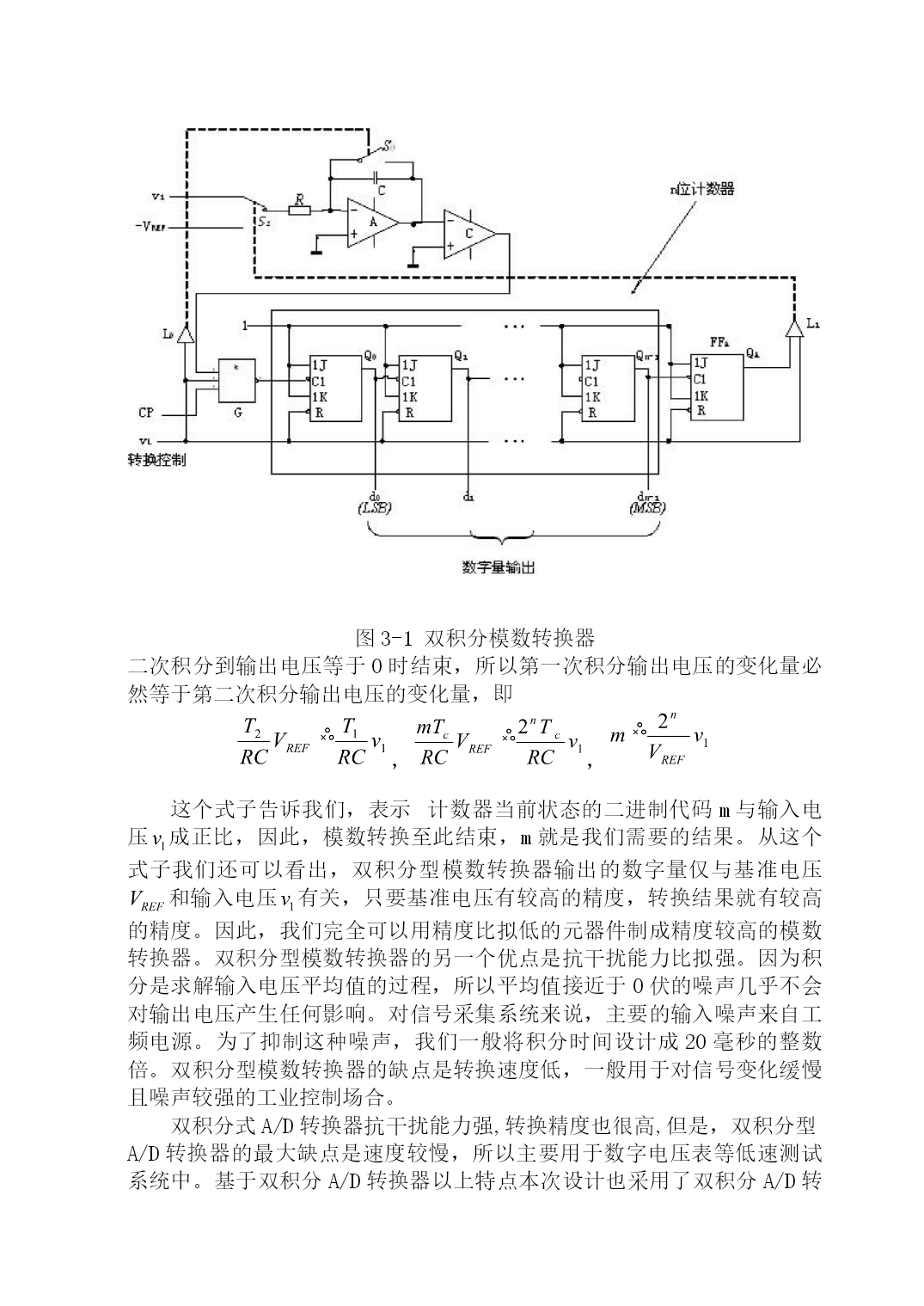

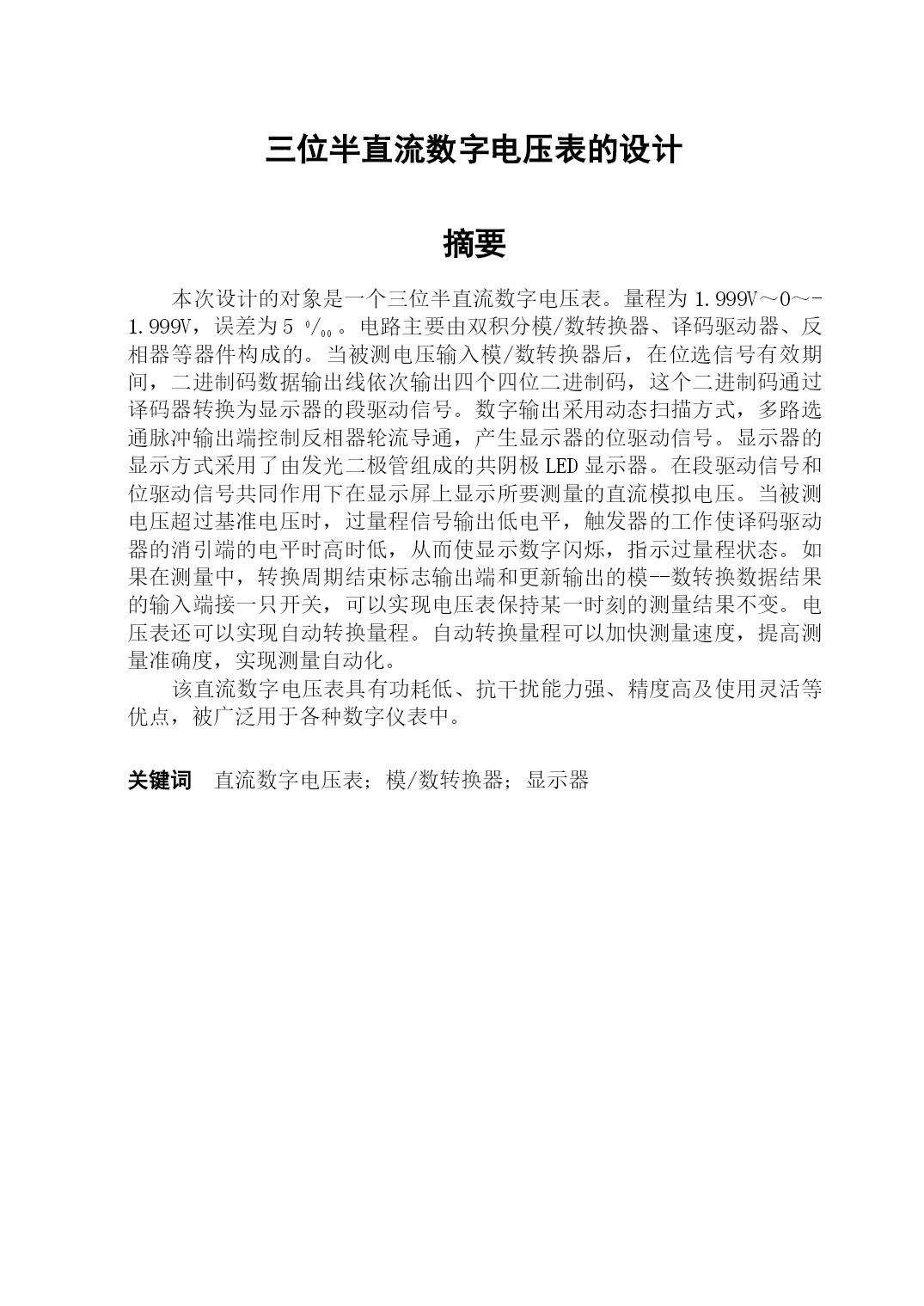

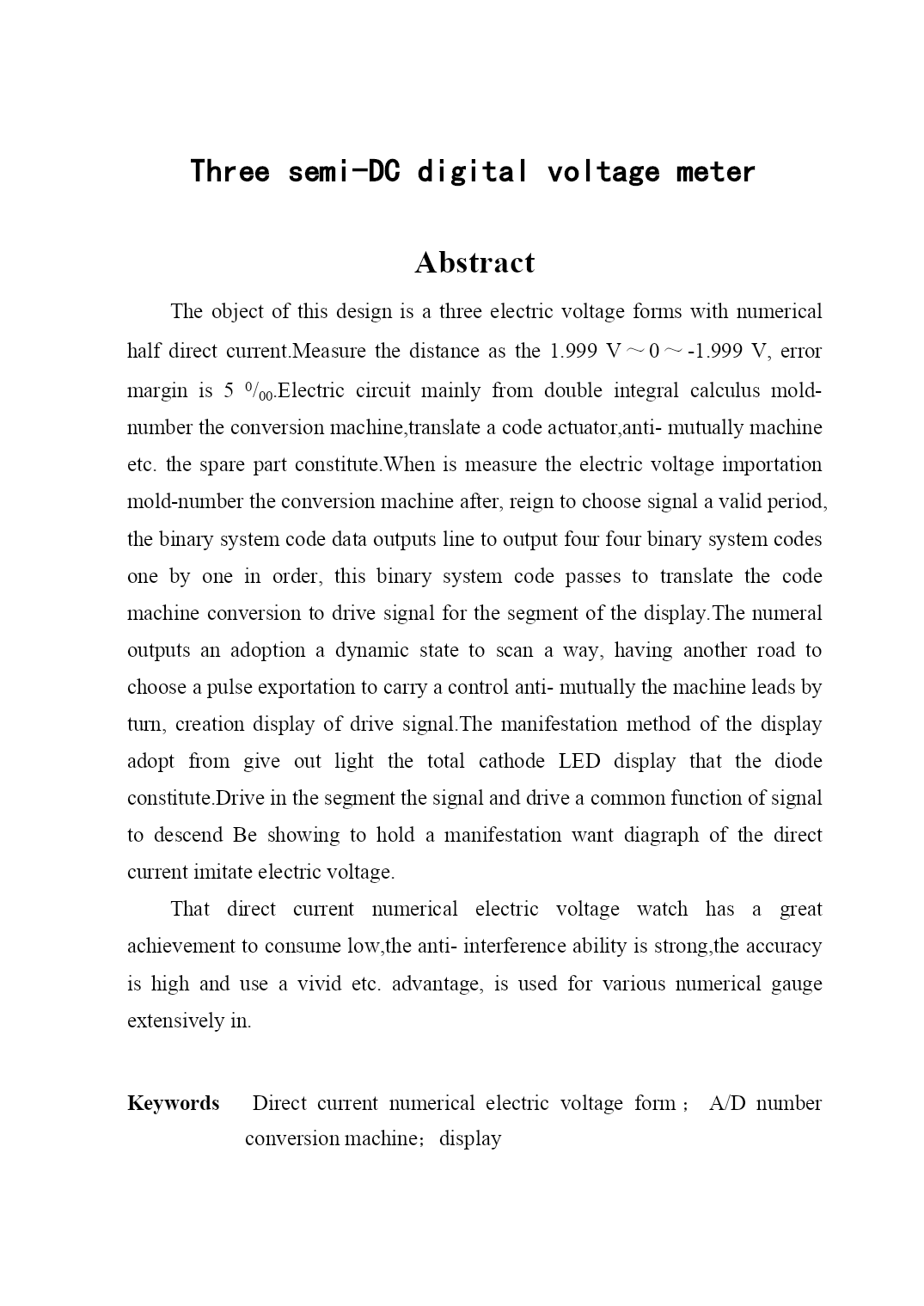

毕业设计---三位半直流数字电压表的设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）三位半直流数字电压表的设计摘要本次设计的对象是一个三位半直流数字电压表。量程为1.999V～0～-1.999V，误差为50/00。电路主要由双积分模/数转换器、译码驱动器、反相器等器件构成的。当被测电压输入模/数转换器后，在位选信号有效期间，二进制码数据输出线依次输出四个四位二进制码，这个二进制码通过译码器转换为显示器的段驱动信号。数字输出采用动态扫描方式，多路选通脉冲输出端控制反相器轮流导通，产生显示器的位驱动信号。显示器的显示方式采用了由发光二极管组成的共阴极LED显示器。在段驱动信号和位驱动信号共同作用下在显示屏上显示所要测量的直流模拟电压。当被测电压超过基准电压时，过量程信号输出低电平，触发器的工作使译码驱动器的消引端的电平时高时低，从而使显示数字闪烁，指示过量程状态。如果在测量中，转换周期结束标志输出端和更新输出的模--数转换数据结果的输入端接一只开关，可以实现电压表保持某一时刻的测量结果不变。电压表还可以实现自动转换量程。自动转换量程可以加快测量速度，提高测量准确度，实现测量自动化。该直流数字电压表具有功耗低、抗干扰能力强、精度高及使用灵活等优点，被广泛用于各种数字仪表中。关键词直流数字电压表；模/数转换器；显示器Threesemi-DCdigitalvoltagemeterAbstractTheobjectofthisdesignisathreeelectricvoltageformswithnumericalhalfdirectcurrent.Measurethedistanceasthe1.999V～0～-1.999V,errormarginis50/00.Electriccircuitmainlyfromdoubleintegralcalculusmold-numbertheconversionmachine,translateacodeactuator,anti-mutuallymachineetc.thesparepartconstitute.Whenismeasuretheelectricvoltageimportationmold-numbertheconversionmachineafter,reigntochoosesignalavalidperiod,thebinarysystemcodedataoutputslinetooutputfourfourbinarysystemcodesonebyoneinorder,thisbinarysystemcodepassestotranslatethecodemachineconversiontodrivesignalforthesegmentofthedisplay.Thenumeraloutputsanadoptionadynamicstatetoscanaway,havinganotherroadtochooseapulseexportationtocarryacontrolanti-mutuallythemachineleadsbyturn,creationdisplayofdrivesignal.ThemanifestationmethodofthedisplayadoptfromgiveoutlightthetotalcathodeLEDdisplaythatthediodeconstitute.DriveinthesegmentthesignalanddriveacommonfunctionofsignaltodescendBeshowingtoholdamanifestationwantdiagraphofthedirectcurrentimitateelectricvoltage.Thatdirectcurrentnumericalelectricvoltagewatchhasagreatachievementtoconsumelow,theanti-interferenceabilityisstrong,theaccuracyishighanduseavividetc.advantage,isusedforvariousnumericalgaugeextensivelyin.KeywordsDirectcurrentnumericalelectricvoltageform；A/Dnumberconversionmachine；display不要删除行尾的分节符，此行不会被打印目录摘要=1\*ROMANIAbstract=2\*ROMANII
