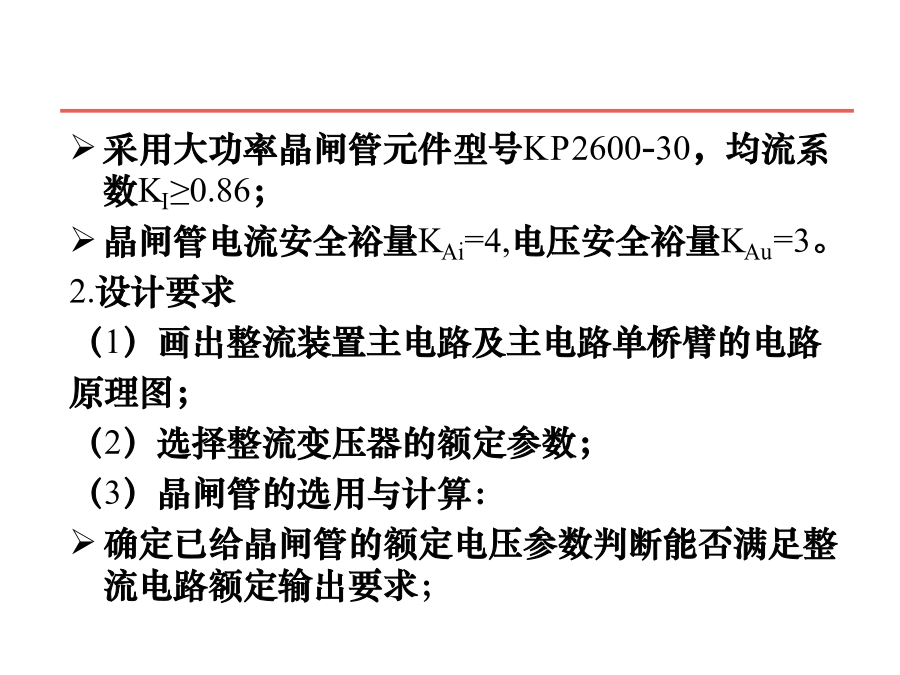

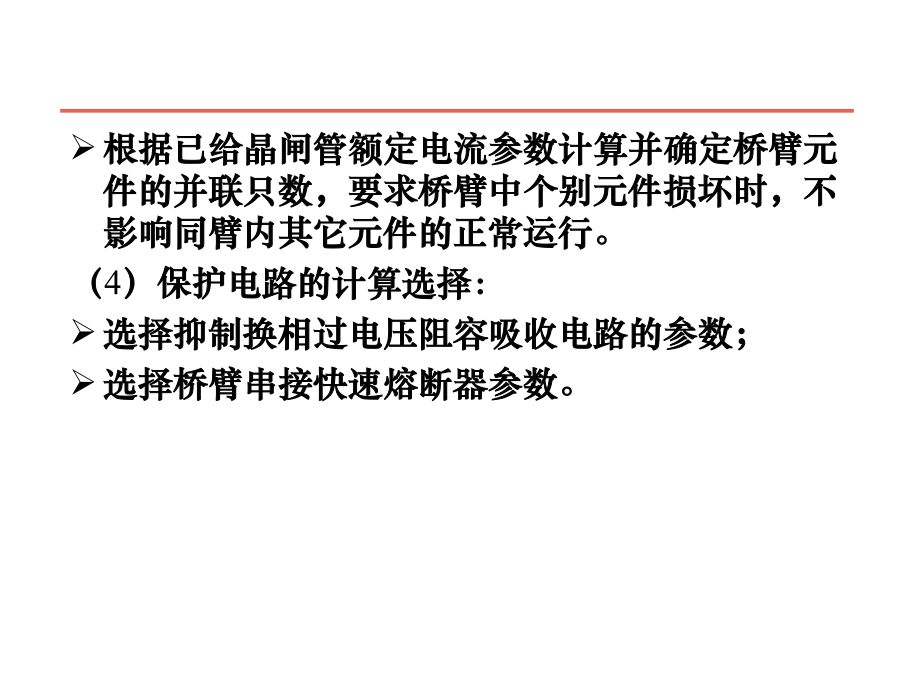

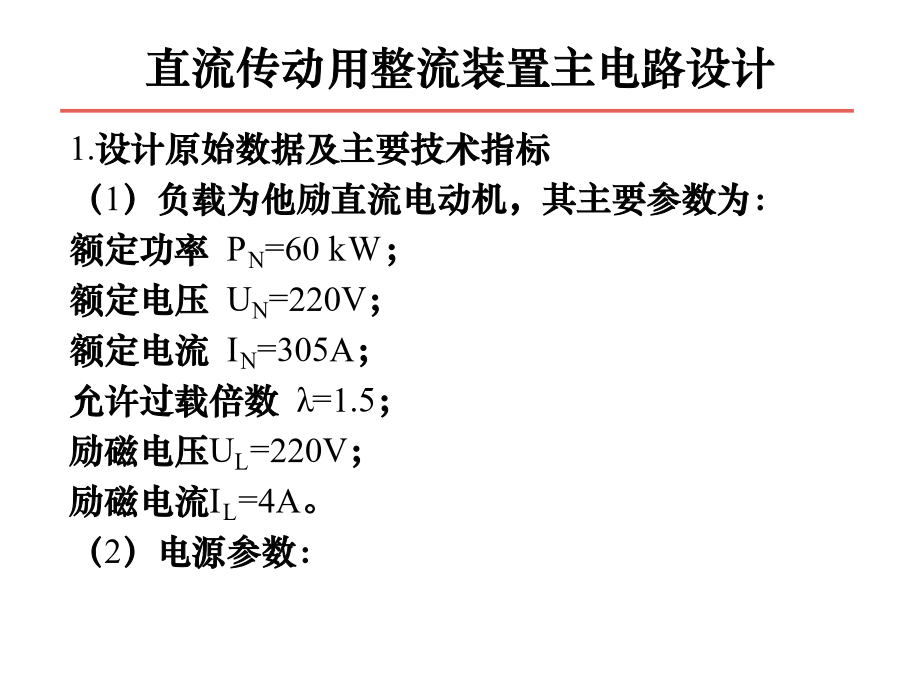

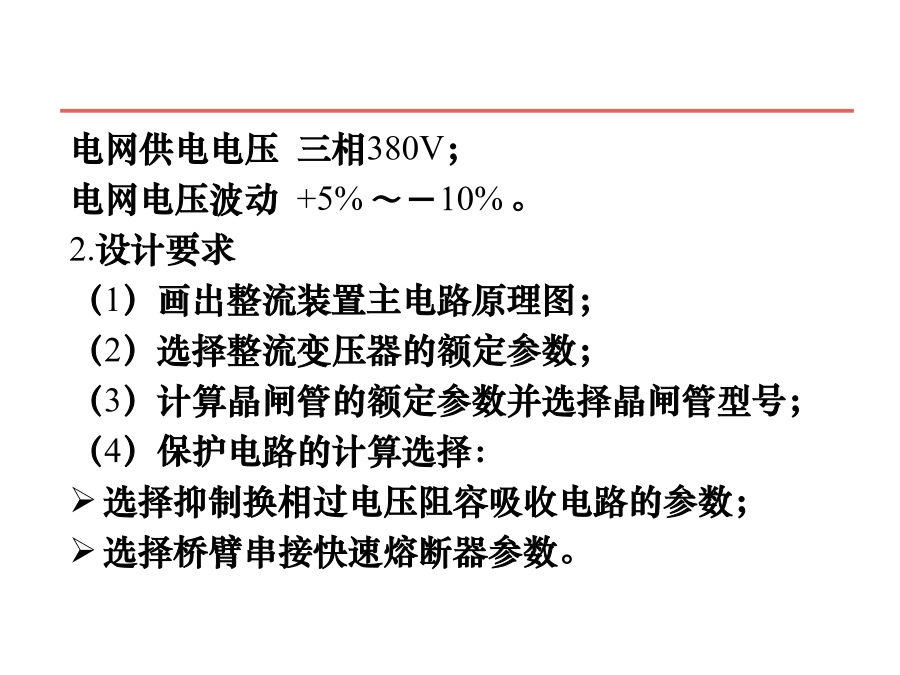

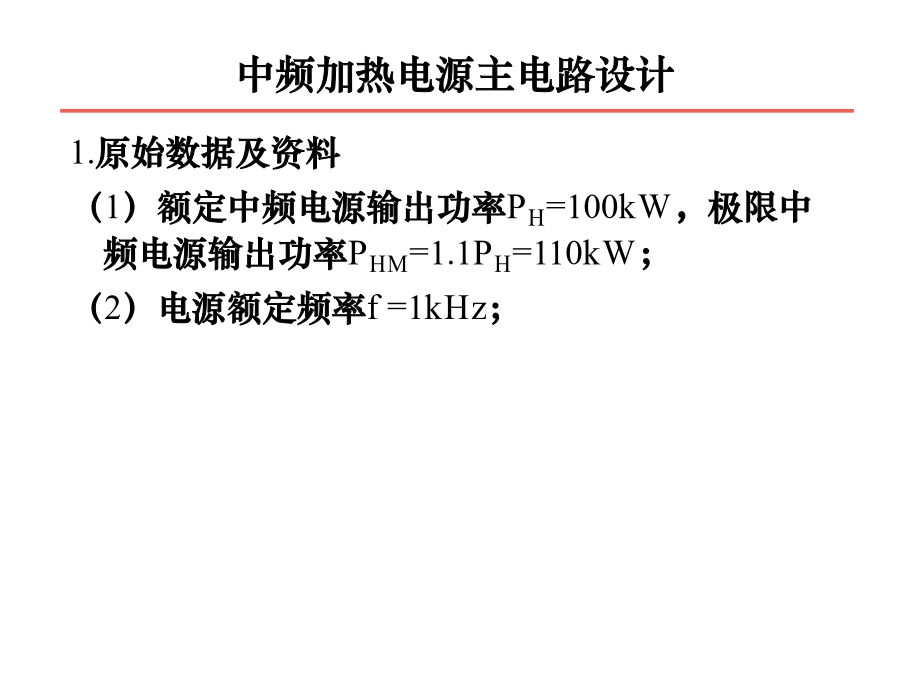

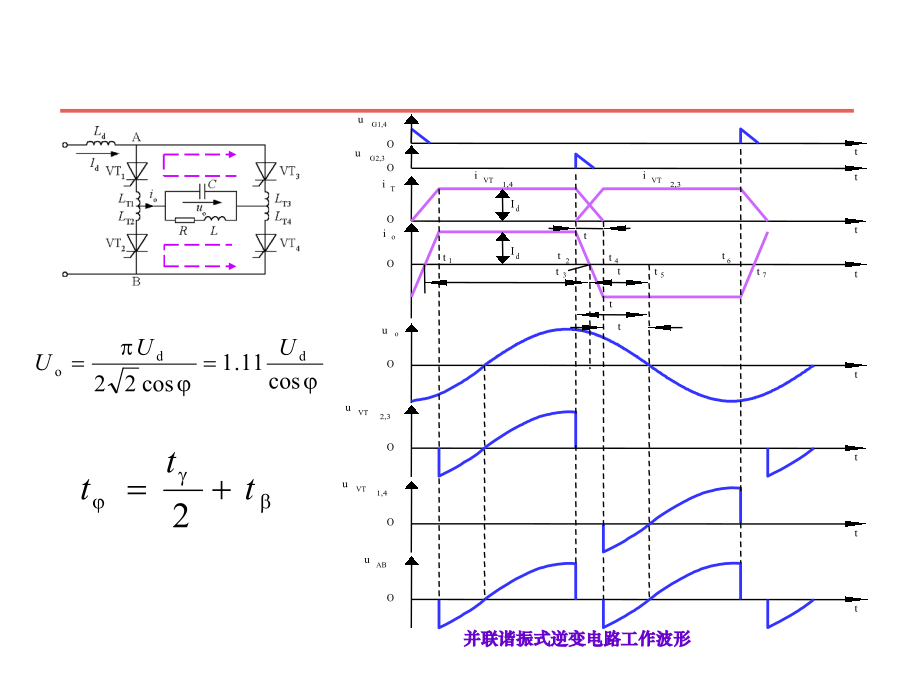

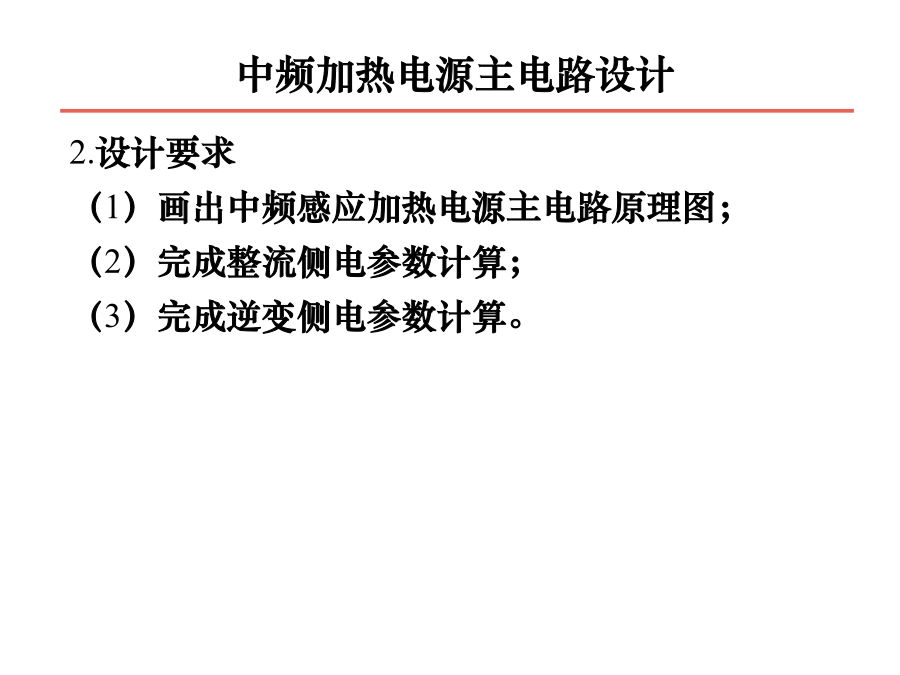

电化学用整流装置主电路设计采用大功率晶闸管元件型号KP2600-30，均流系数KI≥0.86；晶闸管电流安全裕量KAi=4,电压安全裕量KAu=3。2.设计要求（1）画出整流装置主电路及主电路单桥臂的电路原理图；（2）选择整流变压器的额定参数；（3）晶闸管的选用与计算：确定已给晶闸管的额定电压参数判断能否满足整流电路额定输出要求；根据已给晶闸管额定电流参数计算并确定桥臂元件的并联只数，要求桥臂中个别元件损坏时，不影响同臂内其它元件的正常运行。（4）保护电路的计算选择：选择抑制换相过电压阻容吸收电路的参数；选择桥臂串接快速熔断器参数。1.设计原始数据及主要技术指标（1）负载为他励直流电动机，其主要参数为：额定功率PN=60kW；额定电压UN=220V；额定电流IN=305A；允许过载倍数λ=1.5；励磁电压UL=220V；励磁电流IL=4A。（2）电源参数：1.原始数据及资料（1）额定中频电源输出功率PH=100kW，极限中频电源输出功率PHM=1.1PH=110kW；（2）电源额定频率f=1kHz；（3）逆变电路效率=95%（3）逆变电路功率因数：cos=0.866，=30º；（4）整流电路最小控制角min=15º；（5）无整流变压器，电网线电压UL=380V；（6）电网波动系数A=0.95~1.10。2.设计要求（1）画出中频感应加热电源主电路原理图；（2）完成整流侧电参数计算；（3）完成逆变侧电参数计算。并联谐振式逆变电路工作波形
