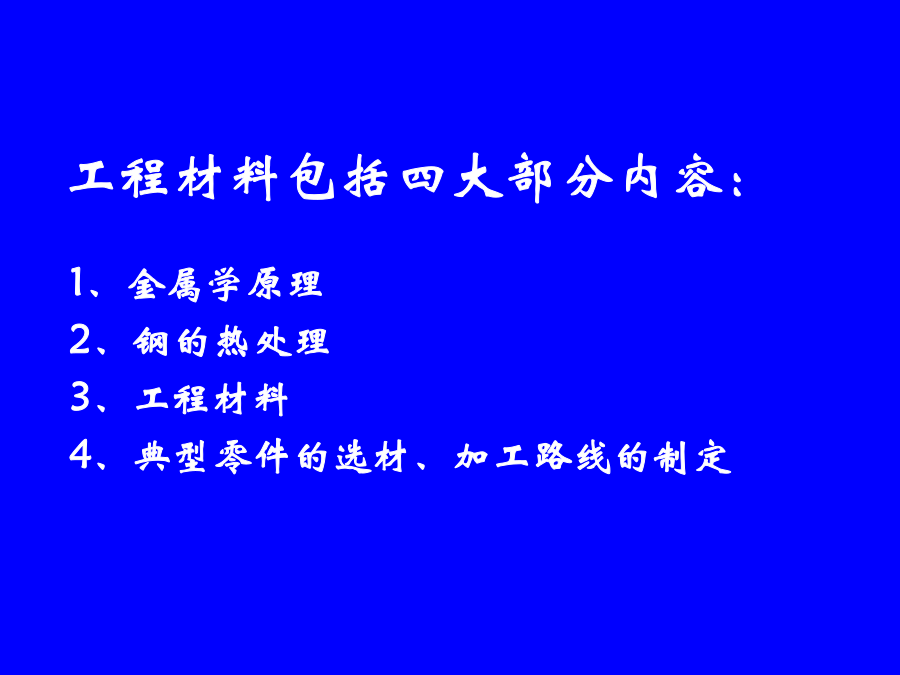

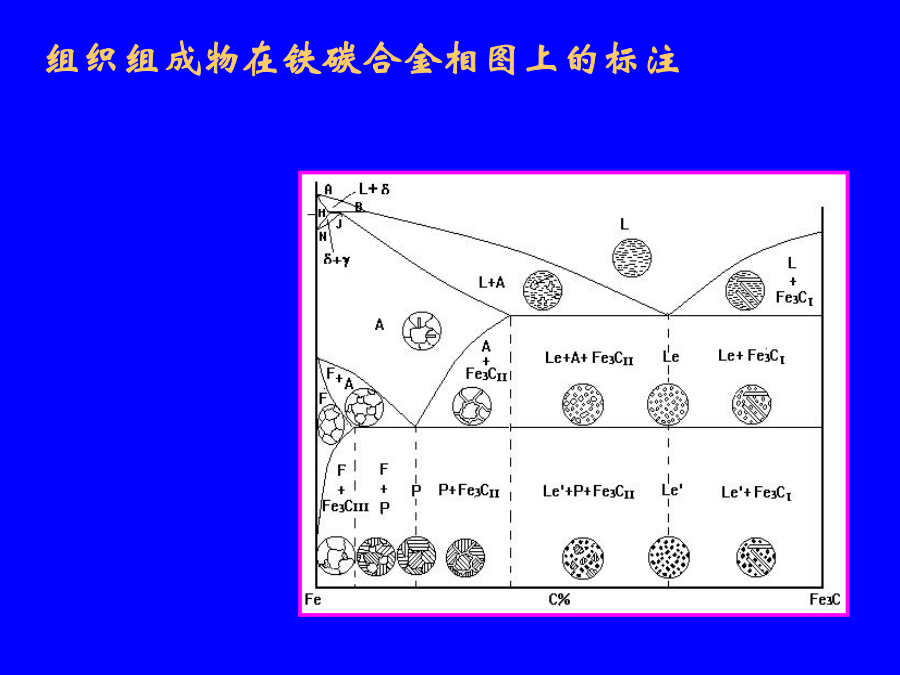

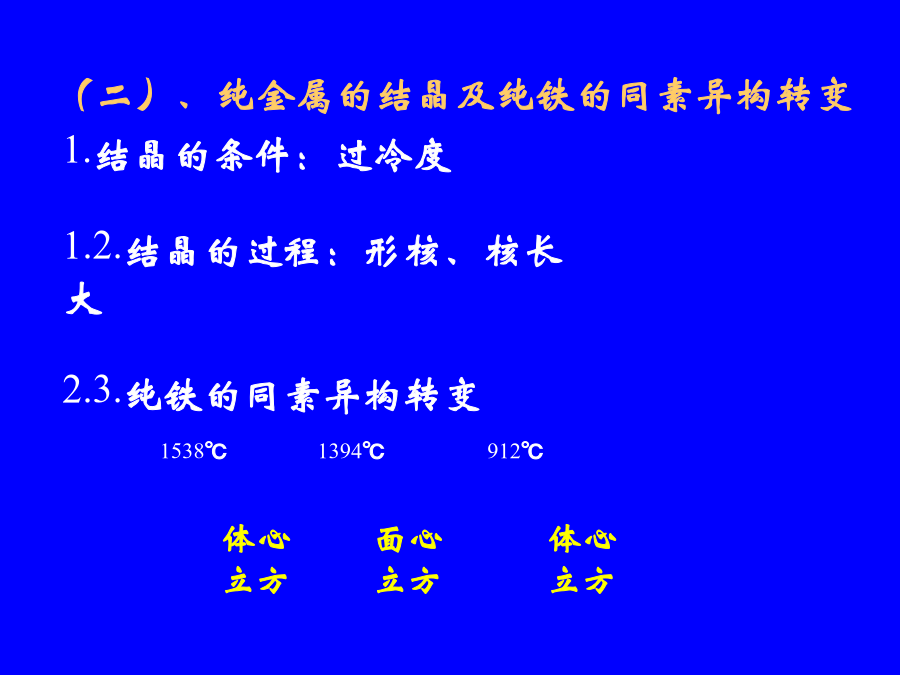

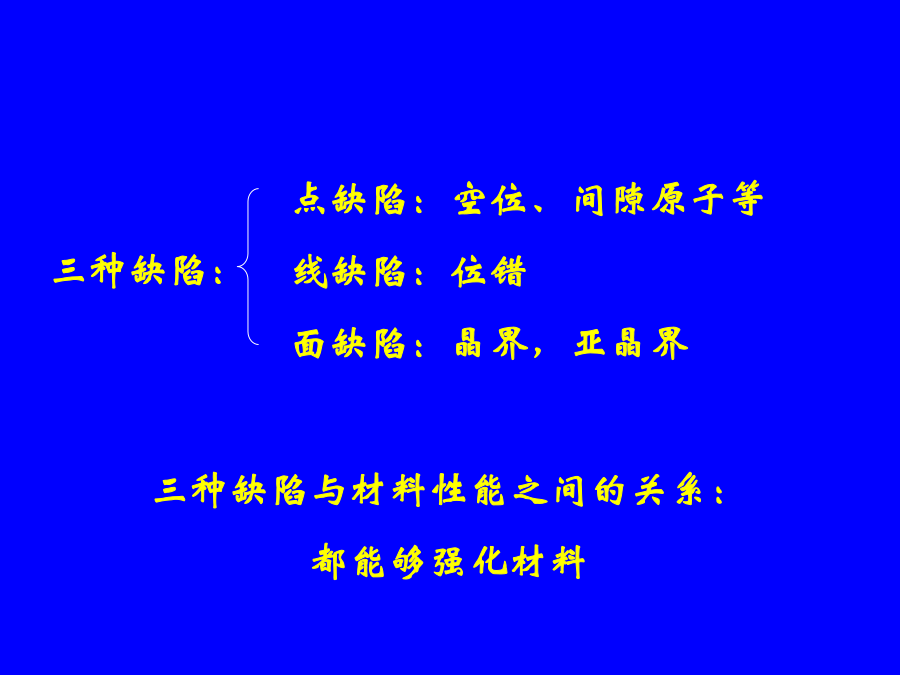

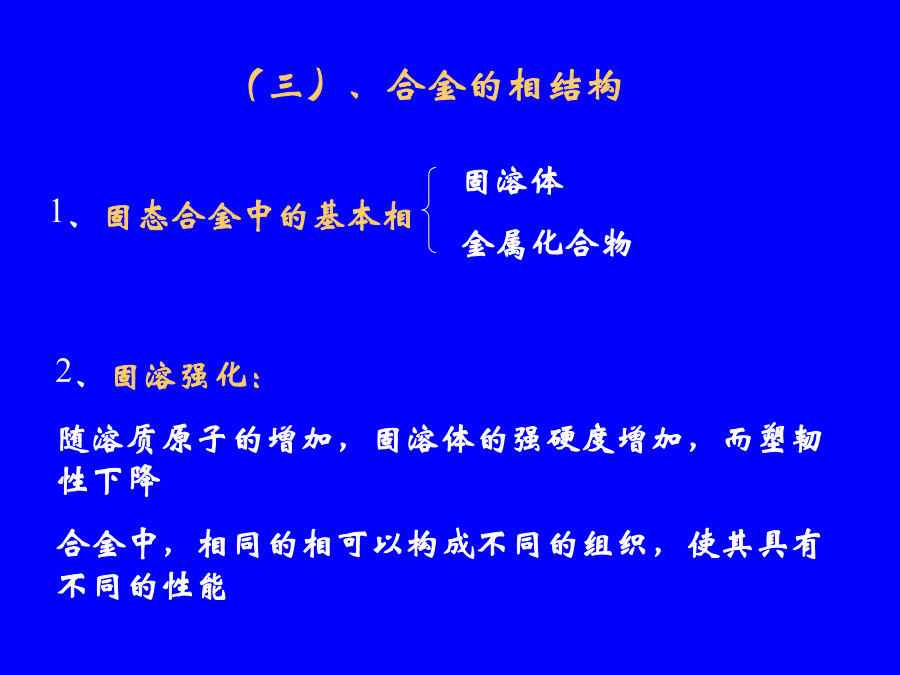

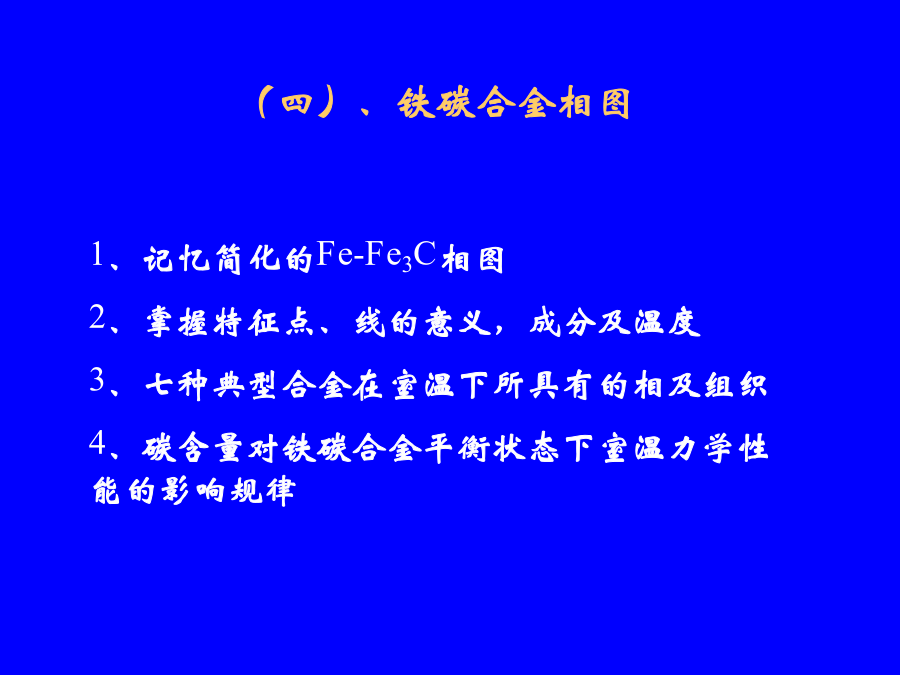

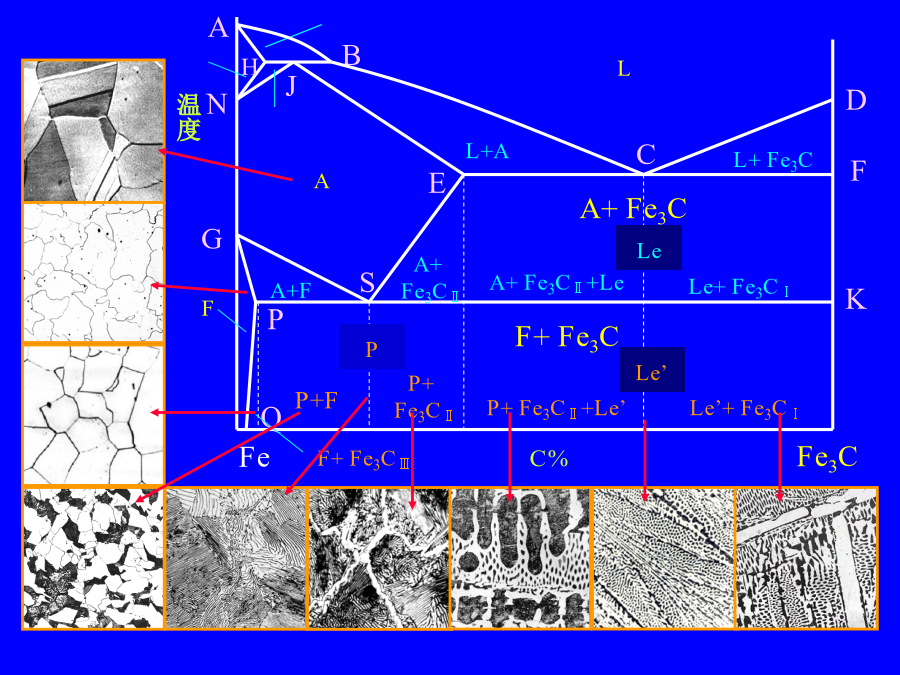

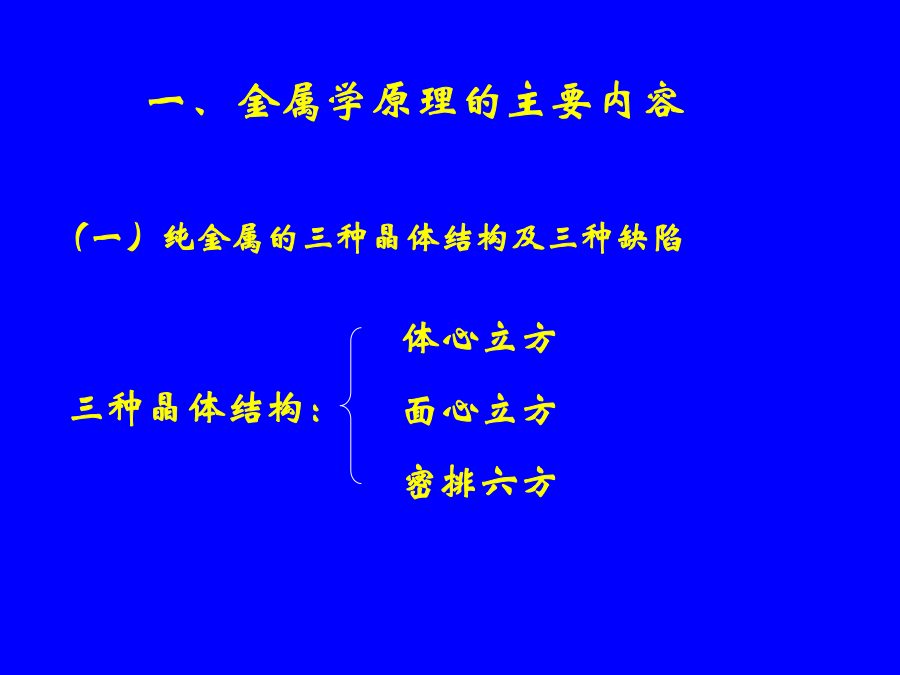

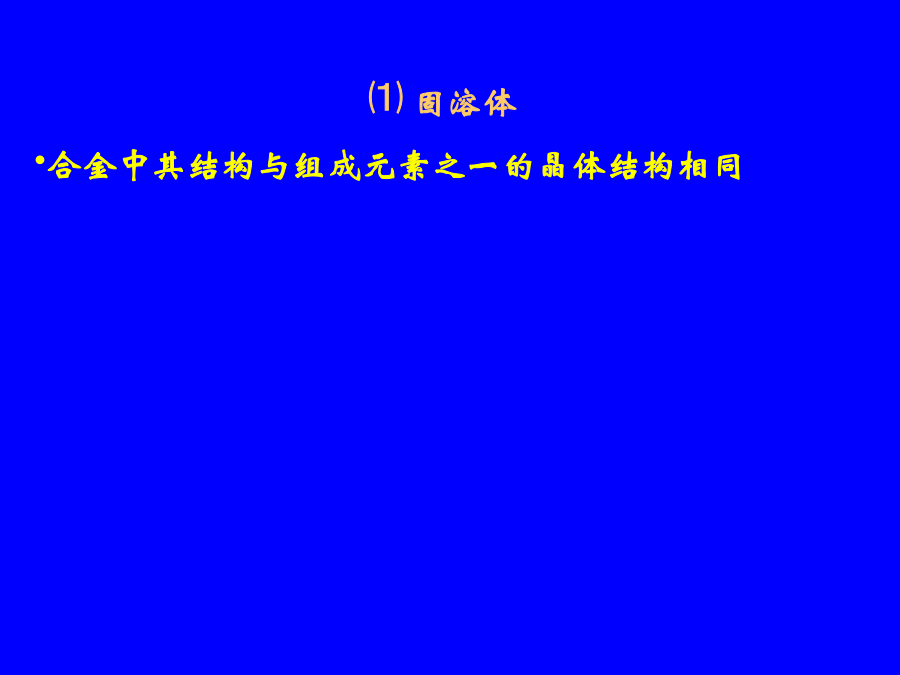

工程材料及成型技术复习1、金属学原理2、钢的热处理3、工程材料4、典型零件的选材、加工路线的制定（一）纯金属的三种晶体结构及三种缺陷点缺陷：空位、间隙原子等线缺陷：位错面缺陷：晶界，亚晶界L⇄-Fe⇄-Fe⇄-Fe固溶体金属化合物1、记忆简化的Fe-Fe3C相图2、掌握特征点、线的意义，成分及温度3、七种典型合金在室温下所具有的相及组织4、碳含量对铁碳合金平衡状态下室温力学性能的影响规律Fe钢＞0.9%C，Fe3CⅡ为晶界连续网状，强度下降,但硬度仍上升＞2.11%C，组织中有以Fe3C为基的Le’,合金太脆.1、金属塑性变形的方式:滑移与孪生。2、加工硬化概念:随着冷塑性变形量的增加，材料的强度、硬度增加，塑性、韧性下降的现象。3、再结晶：冷变形后的金属重新加热到再结晶温度以上，则金属的组织恢复成等轴状，加工硬化现象消失。4、冷热加工的区别在于加工温度是否高于再结晶温度。包括：钢的热处理原理—C曲线第一步奥氏体晶核形成第二步奥氏体晶核长大第三步残余Fe3C溶解第四步奥氏体的均匀化掌握共析钢（T8钢）的等温冷却及连续冷却曲线，清楚不同的温度下相变（或不同的冷却速度下相变）可以获得不同的组织，并认识组织的特点转变类型钢的热处理工艺：回火的总结加工路线：渗碳处理适于低碳及低碳合金钢（渗碳钢）加工路线：以碳钢、合金钢和铸铁为主要的教学内容掌握：牌号—名称—成分特点—常用热处理—性能特点—应用之间的关系碳钢C<0.25%—低碳钢C在0.25~0.6%—中碳钢C>0.6%—高碳钢牌号：Q235—A、F—普通碳素结构钢45#、20#—优质碳素结构钢（二位数字万分之几作为含碳量）T8、T10、T12—碳素工具钢（一位或两位数字千分之几作为含碳量）合金钢编号原则特点：合金结构钢：二位数字——万分之几作碳量，如20CrMnTi，60Si2Mn合金工具钢：一位数字——千分之几作碳量，如9SiCr，CrWMn（碳量大于1%不标数字）特性钢：同工具钢近似判断钢种1、看前面是几位数字判断大致钢种2、看数字的大小判断具体钢种3、看合金元素的量及种类判断具体钢种铸铁名称铸铁名称综合分析题给定工作条件及对零件的性能要求要求为其选择一种材料并制定加工路线说明每步热处理的目的使用状态下的组织例：汽车变速箱齿轮要求表面62~64HRC，心部38~42HRC,请选择材料并制定加工路线，说明使用状态的组织。1、选20CrMnTi2、加工路线：锻—正火—机加工—渗碳淬火+低温回火—精磨入库3、使用状态组织表面：M针回+Arˊ+碳化物（HRC62~64）心部：M板回+（F）（HRC38~40）铸造工艺锻压焊接
