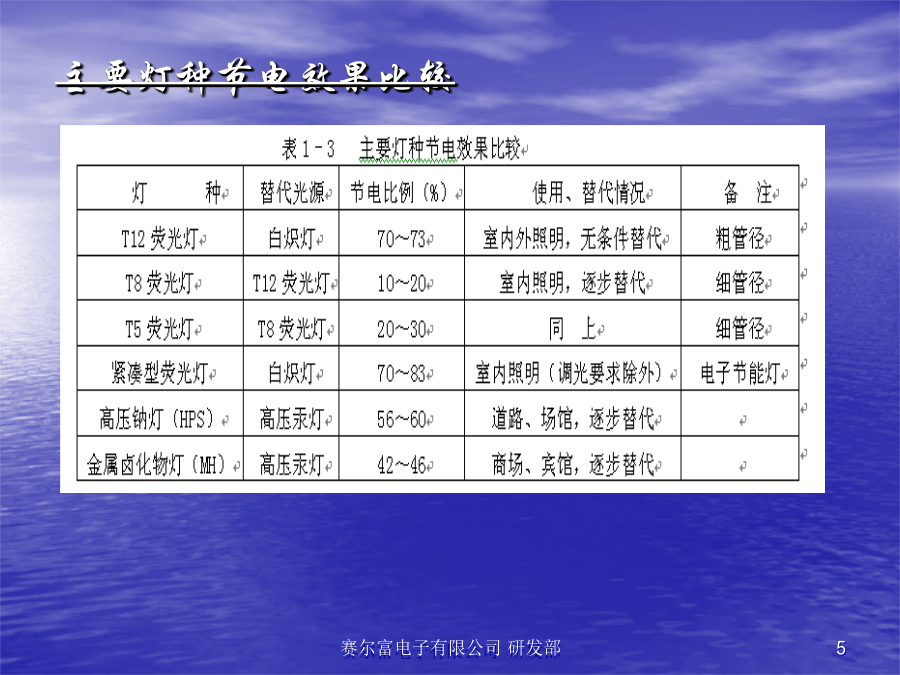

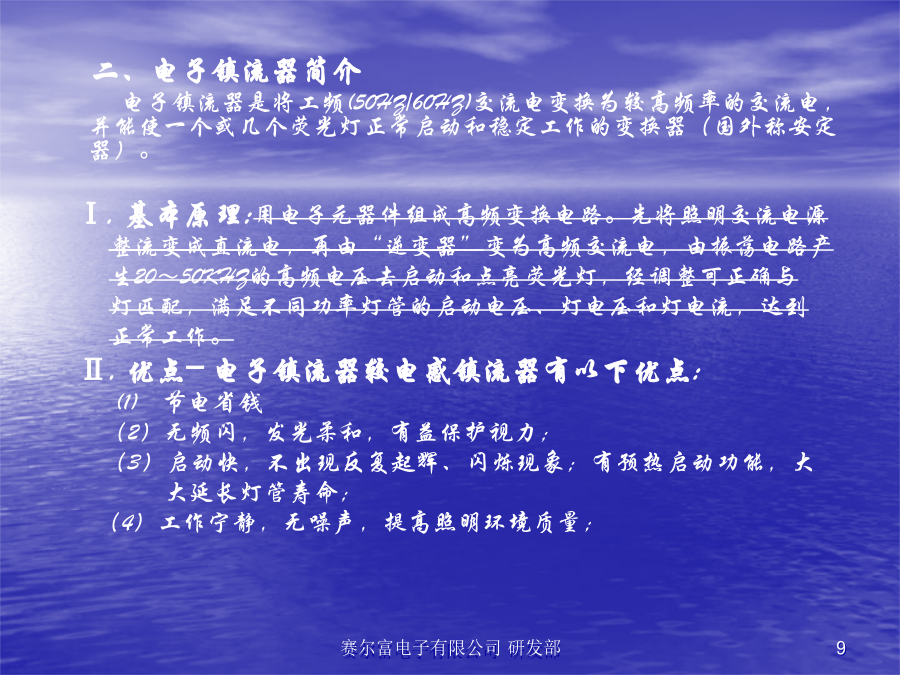

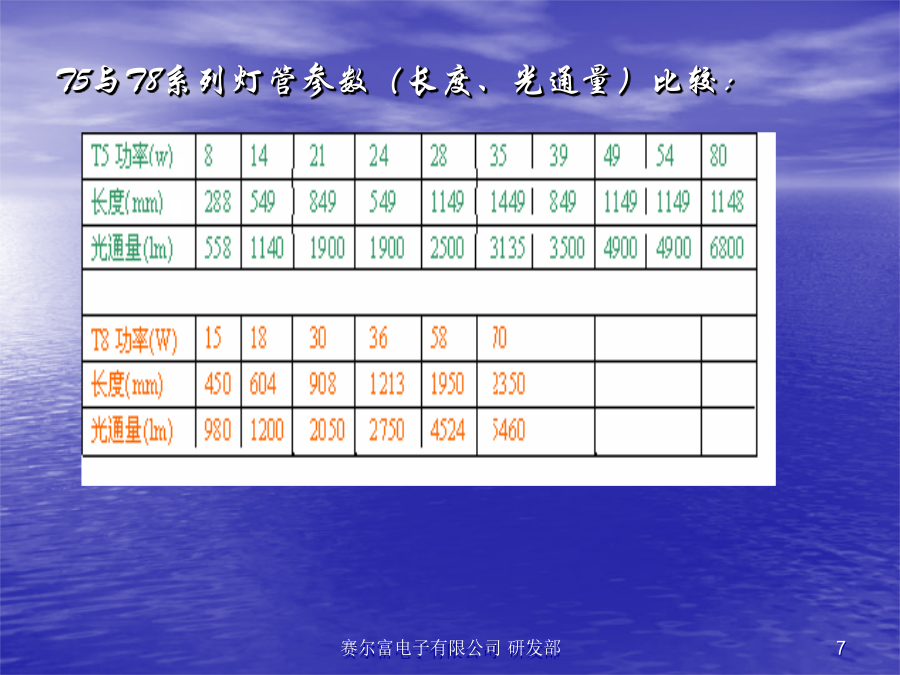

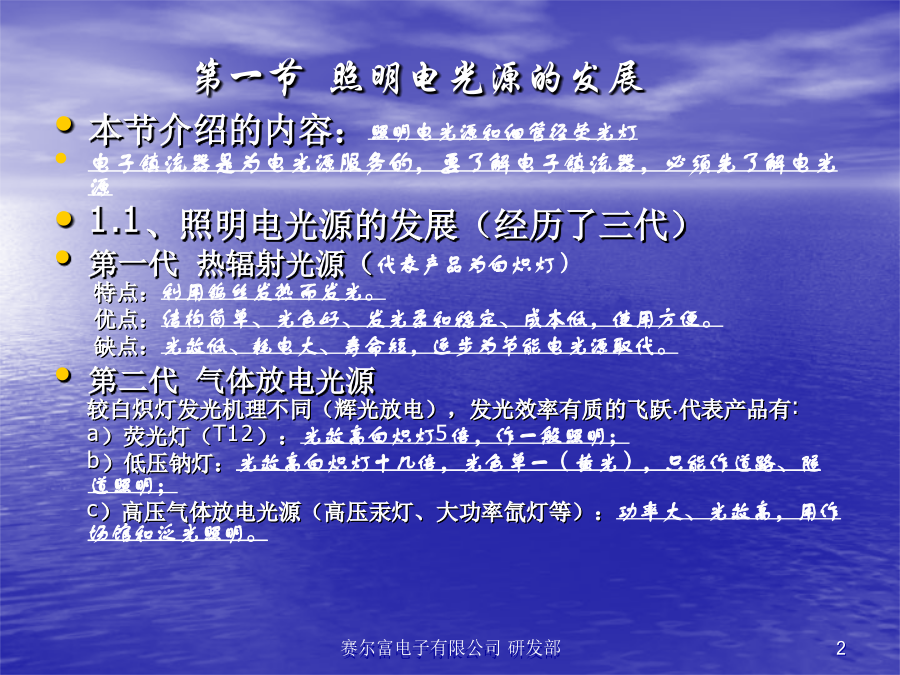

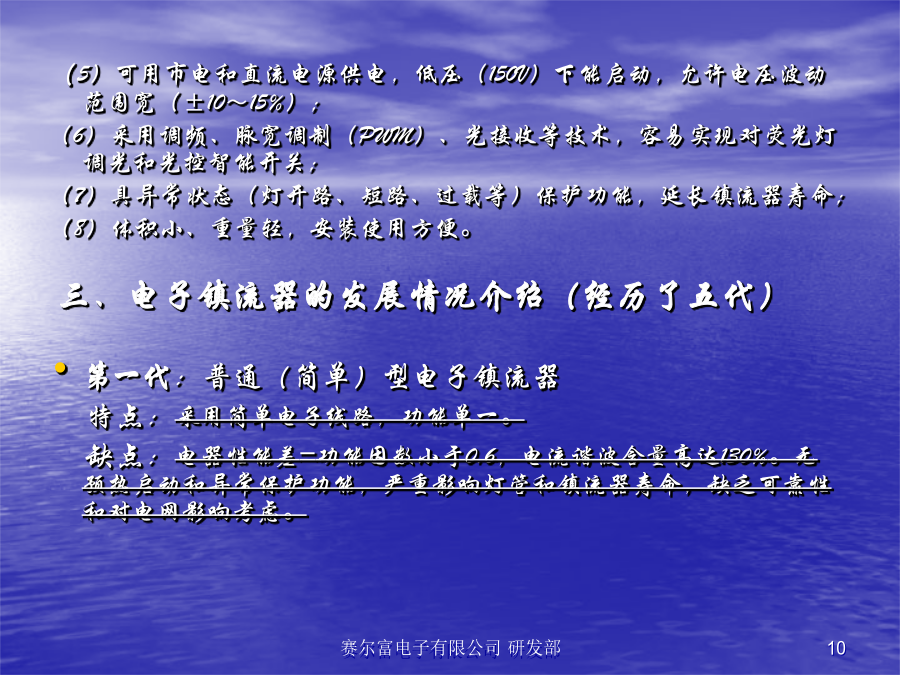

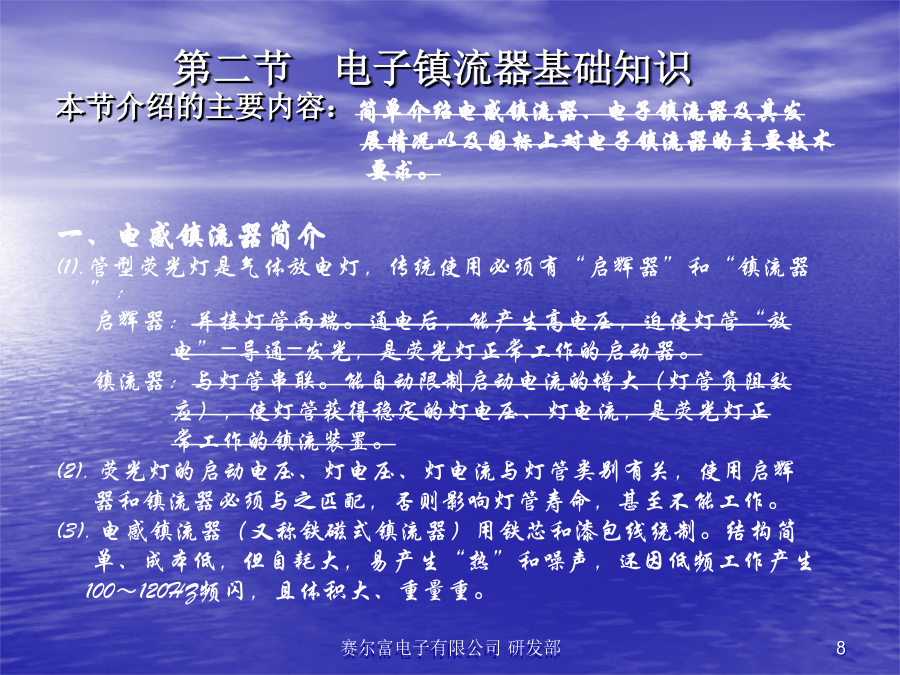

电子镇流器产品介绍第一节照明电光源的发展显色指数解释：光源的显色性是由显色指数来表明，它表示物体在光下颜色比基准光（太阳光）照明时颜色的偏离能较全面反映光源的颜色特性。主要灯种节电效果比较T5与T8系列灯管参数（长度、光通量）比较：第二节电子镇流器基础知识本节介绍的主要内容：简单介绍电感镇流器、电子镇流器及其发展情况以及国标上对电子镇流器的主要技术要求。一、电感镇流器简介(1).管型荧光灯是气体放电灯，传统使用必须有“启辉器”和“镇流器”：启辉器：并接灯管两端。通电后，能产生高电压，迫使灯管“放电”―导通―发光，是荧光灯正常工作的启动器。镇流器：与灯管串联。能自动限制启动电流的增大（灯管负阻效应），使灯管获得稳定的灯电压、灯电流，是荧光灯正常工作的镇流装置。(2).荧光灯的启动电压、灯电压、灯电流与灯管类别有关，使用启辉器和镇流器必须与之匹配，否则影响灯管寿命，甚至不能工作。(3).电感镇流器（又称铁磁式镇流器）用铁芯和漆包线绕制。结构简单、成本低，但自耗大，易产生“热”和噪声，还因低频工作产生100～120HZ频闪，且体积大、重量重。二、电子镇流器简介电子镇流器是将工频(50HZ/60HZ)交流电变换为较高频率的交流电，并能使一个或几个荧光灯正常启动和稳定工作的变换器（国外称安定器）。Ⅰ.基本原理:用电子元器件组成高频变换电路。先将照明交流电源整流变成直流电，再由“逆变器”变为高频交流电，由振荡电路产生20～50KHZ的高频电压去启动和点亮荧光灯，经调整可正确与灯匹配，满足不同功率灯管的启动电压、灯电压和灯电流，达到正常工作。Ⅱ.优点―电子镇流器较电感镇流器有以下优点:(1)节电省钱（2）无频闪，发光柔和，有益保护视力；（3）启动快，不出现反复起辉、闪烁现象；有预热启动功能，大大延长灯管寿命；（4）工作宁静，无噪声，提高照明环境质量；（5）可用市电和直流电源供电，低压（150V）下能启动，允许电压波动范围宽（±10～15%）；（6）采用调频、脉宽调制（PWM）、光接收等技术，容易实现对荧光灯调光和光控智能开关；（7）具异常状态（灯开路、短路、过载等）保护功能，延长镇流器寿命；（8）体积小、重量轻，安装使用方便。三、电子镇流器的发展情况介绍（经历了五代）第一代：普通（简单）型电子镇流器特点：采用简单电子线路，功能单一。缺点：电器性能差―功能因数小于0.6，电流谐波含量高达130%。无预热启动和异常保护功能，严重影响灯管和镇流器寿命，缺乏可靠性和对电网影响考虑。第二代：无源滤波“高功率因数电子镇流器”优点：采用无源滤波技术和功率因数校正电路（PFC），提高功率因数（﹥0.9）、抑制谐波含量（THD﹤30%），并设计预热启动、异常状态保护等功能，使镇流器性能和可靠性有较大改善，加上电路简单，成本较低，有较强市场竞争力。如产品：SBE136N1、SBE236N1缺点：是灯电流波峰系数CCF超过标准（﹥1.7），对灯管寿命不利。此外，抗电磁干扰（EMI）差，易引起线路干扰。第三代：有源滤波“高性能电子镇流器”优点：采用有源滤波单端脉宽调制（PWM）技术，抑制电流波形失真，实现了高性能：功率因素﹥0.98，电网污染小THD﹤10%，CCF﹤1.7。同时，采用预热软启动、零电压开关（谐波逆变）、电磁兼容（EMC）等新技术，使性能、可靠性进一步提高。缺点：电路较复杂，成本及生产工艺难度相对提高。但多管驱动镇流器（如2×40W以上）多半采用此技术，成本相对下降。第四代：高性价比电子镇流器特点：采用集成技术，省去振荡电路和磁环等，将部分元器件制成专用集成电路（IR2166D），并采用有源谐振电路使逆变器线路简化，同时，广泛采用表面贴装器件和技术，大大提高产品性价比和可靠性，是镇流器发展的主流。今年公司开发的T5、T5HO、PL系列产品都采用IR2166芯片技术，它们将会是公司未来的主导产品。第五代：特种电子镇流器种类：可调光、光控电子镇流器，高强度气体放电灯（HID）电子镇流器。今年我们正在和浙江大学合作开发HID产品。四、电子镇流器的质量认证要求4.1、电子镇流器认证依据(IEC标准)：IEC61347-1《管形荧光灯用交流电子镇流器一般要求和安全要求》IEC60929《管形荧光灯用交流电子镇流器的性能要求》IEC55015《荧光灯、照明灯灯具无线电干扰》IEC61000-3-2/3《电磁兼容》IEC61347-2-3《管形荧光灯用交流电子镇流器特殊要求》4.2、国标对电子镇流器的主要技术要求（主要是安全方面）：条款8.1～8.3----接地装置：分保护、功能、及外壳（或底版）接地条款12----防湿及绝缘：
