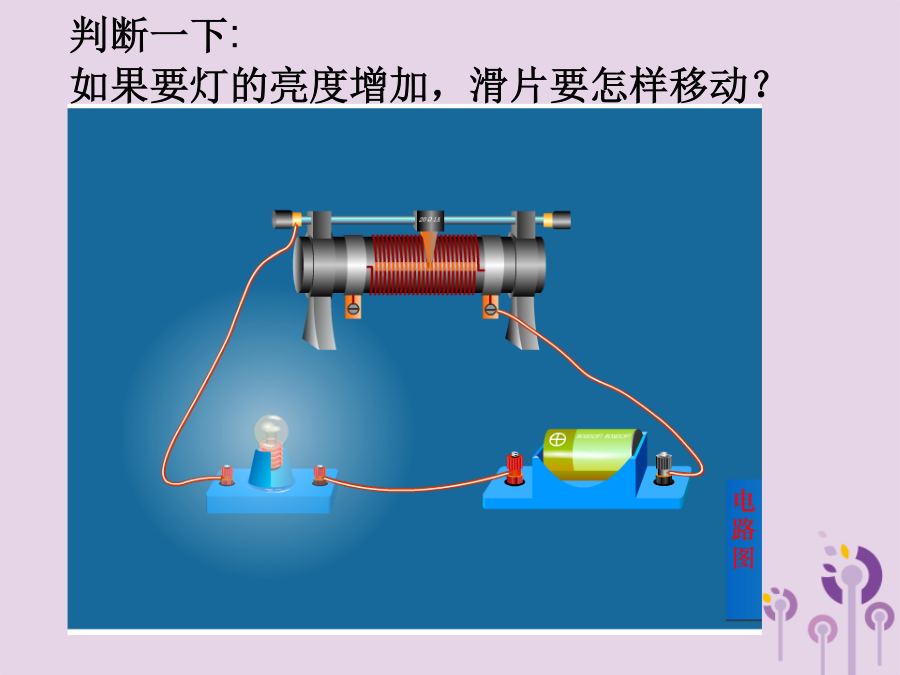

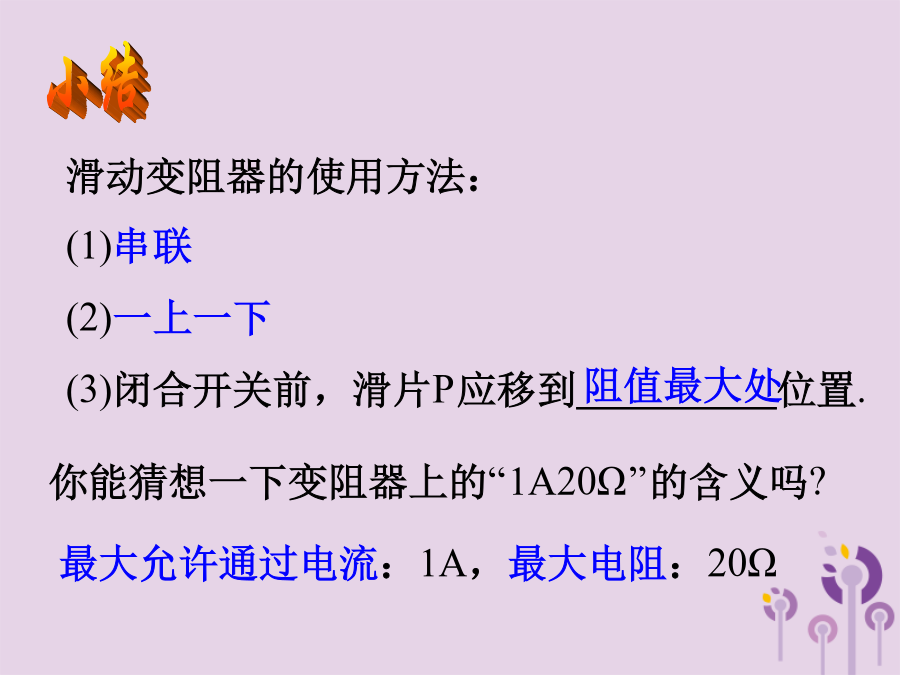

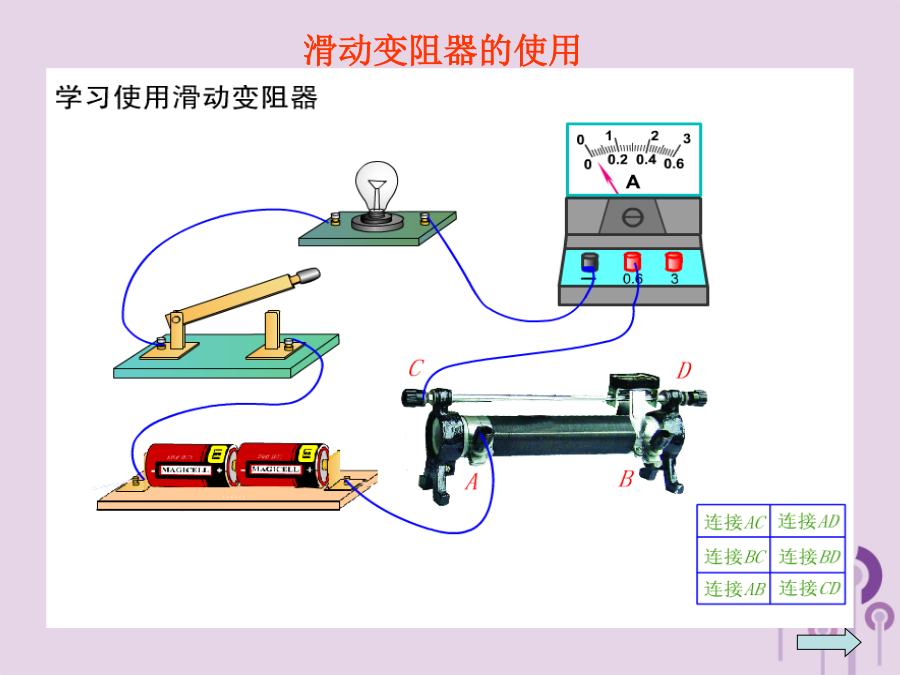

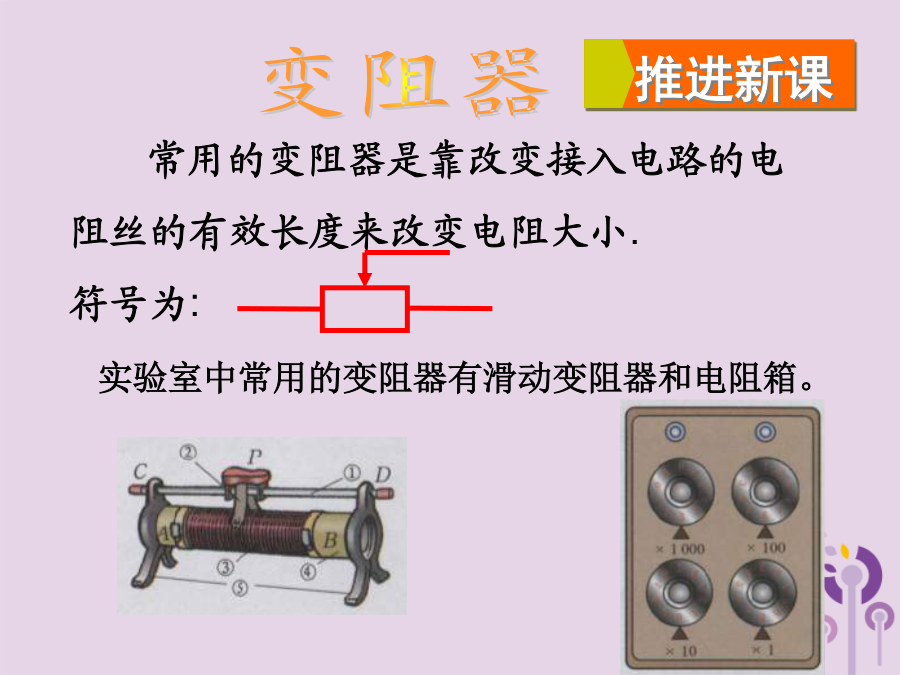

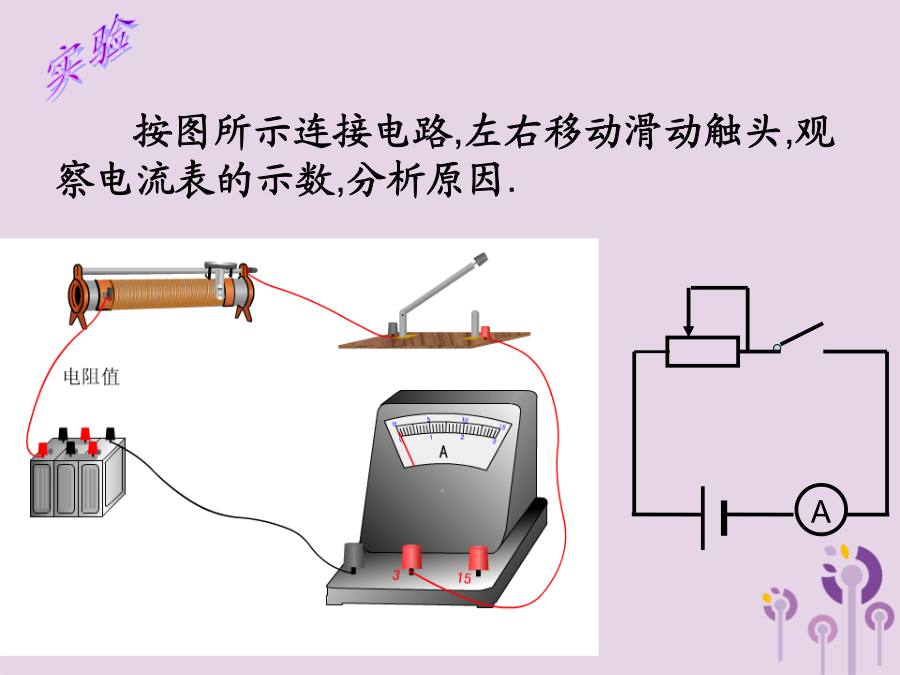

第十五章探究电路方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿＿。变阻器滑动变阻器的使用实验滑动变阻器的使用方法：(1)串联(2)一上一下(3)闭合开关前，滑片P应移到＿＿＿＿＿位置.练习判断一下:如果要灯的亮度增加，滑片要怎样移动？2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.1.一个滑动变阻器铭牌上标有“20Ω1A”的字样，它的意思是指变阻器的()5.如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将：A.逐渐变大B.逐渐变小C.保持不变D.无法判断6.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。通过这节课的学习活动，你有什么收获？
