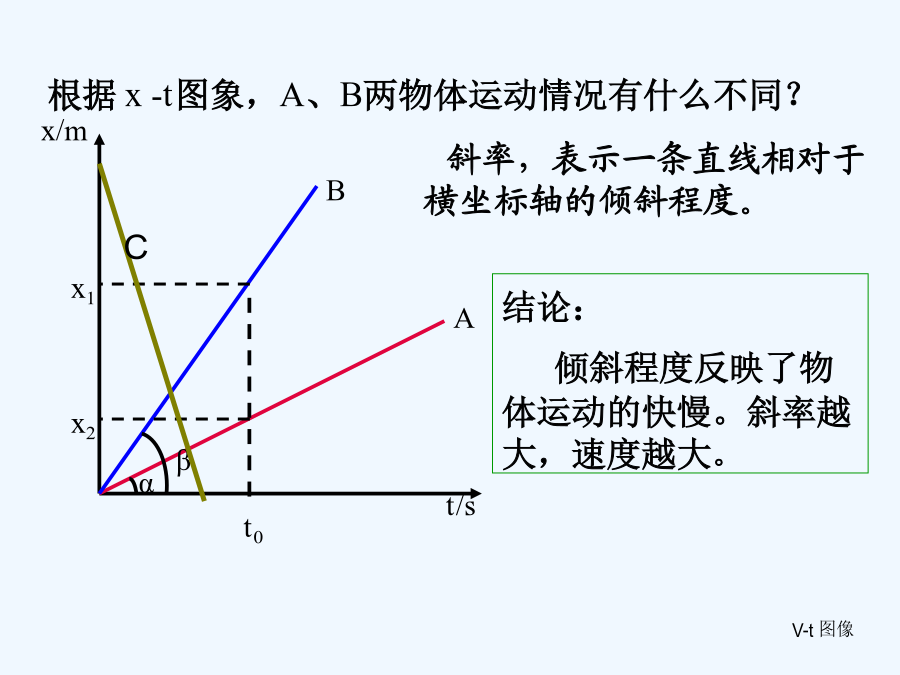

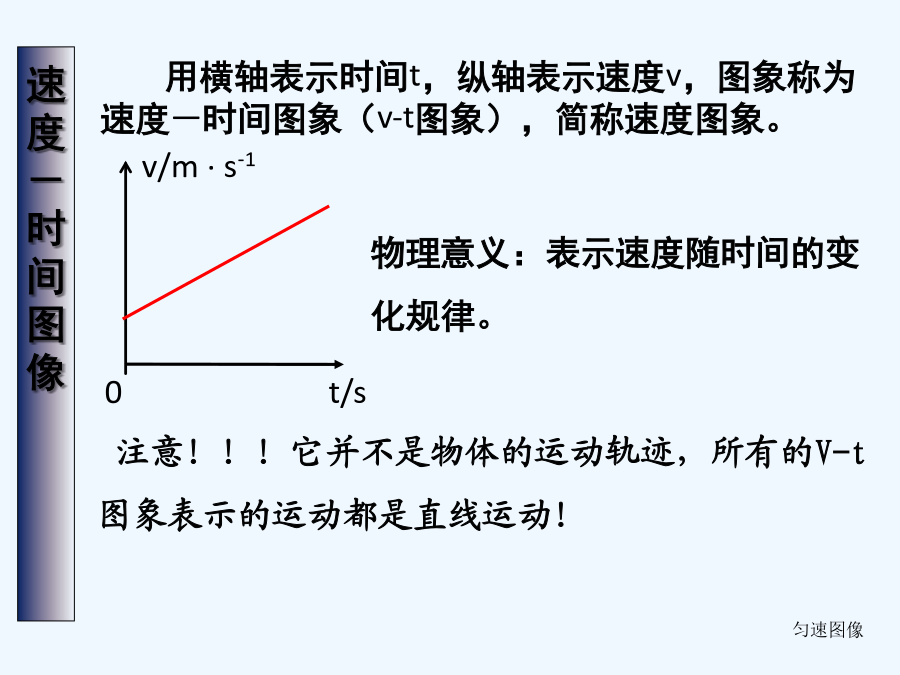

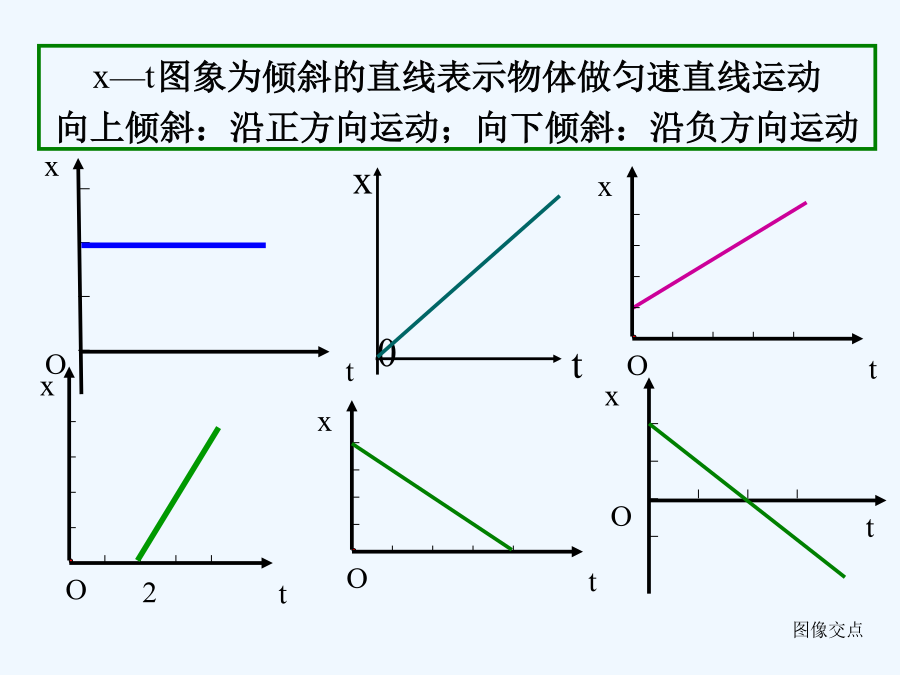

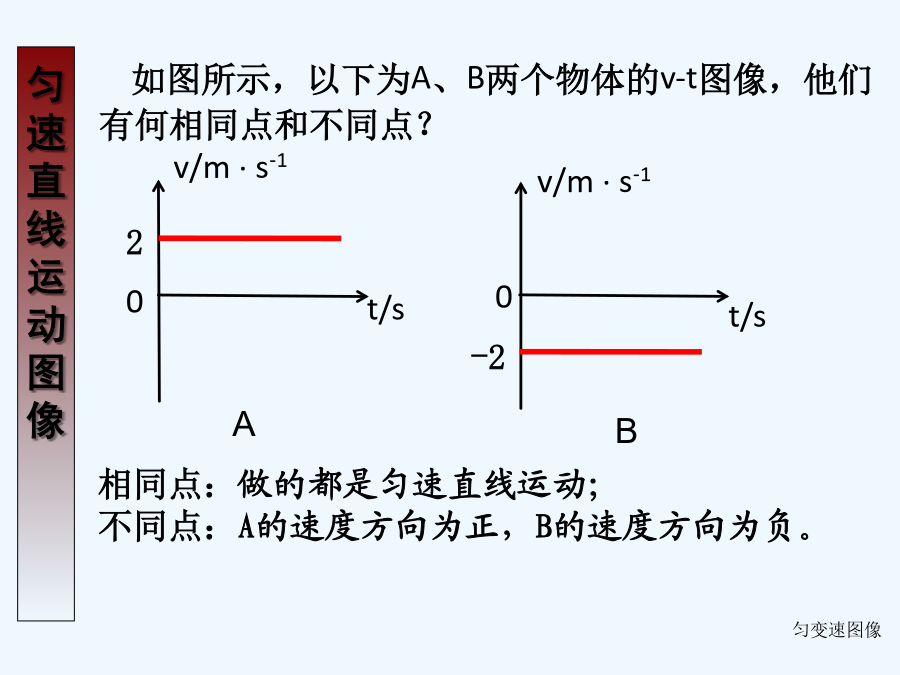

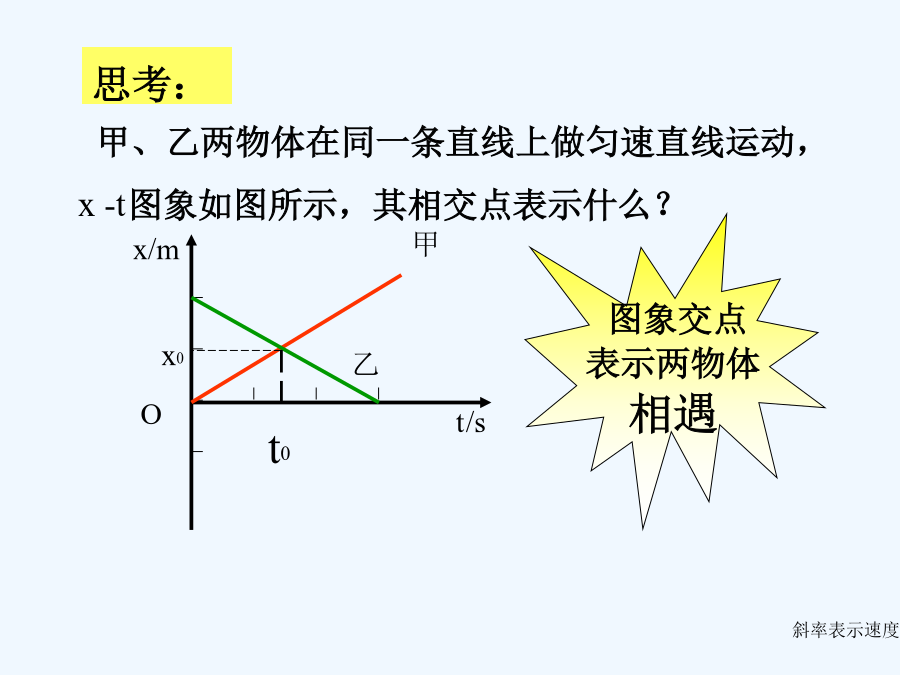

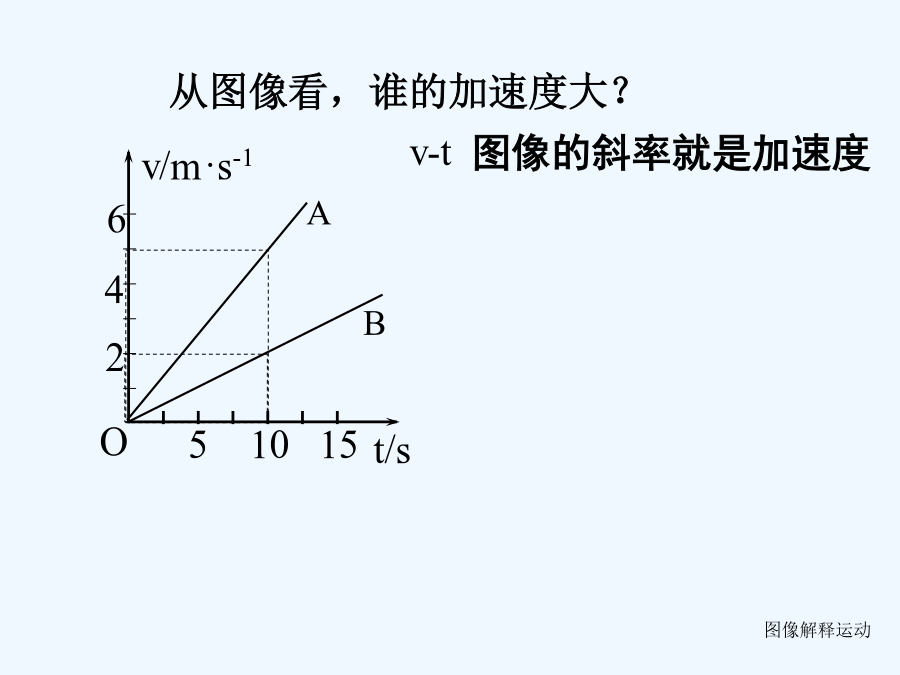

位移速度-时间图像要掌握图像物理意义0甲、乙两物体在同一条直线上做匀速直线运动，x-t图象如图所示，其相交点表示什么？根据x-t图象，A、B两物体运动情况有什么不同？速度－时间图像匀速直线运动图像大家应该也有点累了，稍作休息匀变速运动的图像t/s头脑风暴头脑风暴对比头脑风暴练习从图像上可以得到的信息：1、任何时刻位置的大小、方向2、得出速度大小、方向匀速直线运动：x-t图像是一条倾斜的直线匀变速直线运动的：x-t图像是一条曲线的直线。v—t图像：纵轴表示初速度，横轴表示时刻图像对比分析S/mS/mS/mS/mS/mS/m图中直线A表示物体以速度V0从原点开始做们速直线运动，t0段时间内的位移等于图像与坐标轴围成的面积S=V0t0V/（ms-1)F课堂问答题
